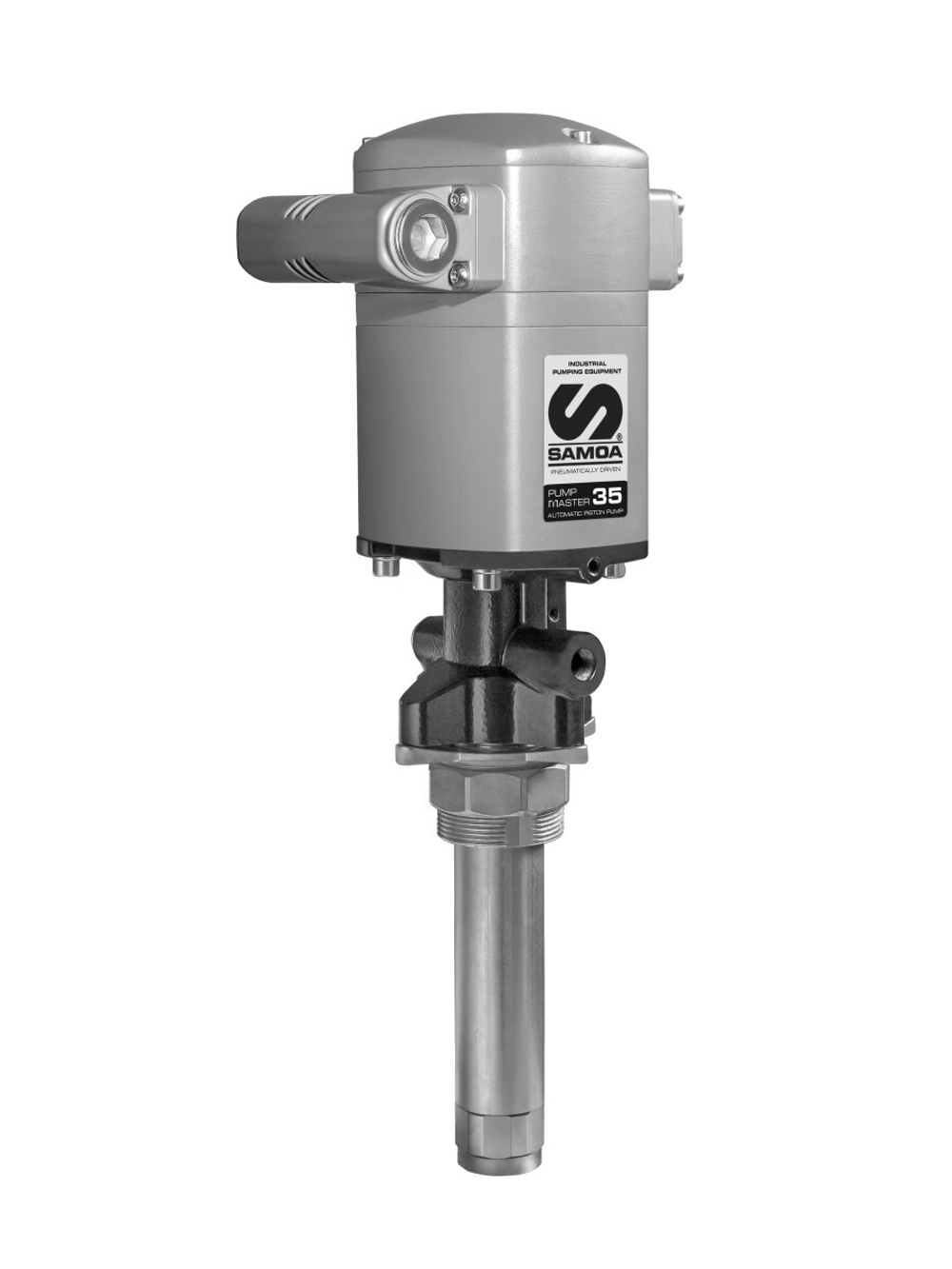

SAMOA PumpMaster 35 (535830) — короткий пневматический насос двойного действия для раздачи масла. Исполнение 8:1 рассчитано на маслопосты с заметным сопротивлением линии и снабжено регулируемым по высоте адаптером 2″ BSP для установки.
Труба длиной 200 мм позволяет использовать насос с отдельным узлом забора из ёмкости. Максимальная свободная подача составляет 17 л/мин, давление масла — до 96 бар. Для работы требуется воздух давлением 2–12 бар; общая высота насоса — 487 мм.
Особенности конструкции
- Пневмодвигатель 80 мм с ходом 80 мм. Работает от компрессора или подготовленной воздушной магистрали.
- Подача в обе стороны хода. Поршневая насосная часть двойного действия перекачивает масло при движении поршня в обоих направлениях.
- Два шариковых обратных клапана. Обеспечивают работу насосной части при заборе и нагнетании масла.
- Регулируемый адаптер 2″ BSP. Позволяет выбрать положение насоса в подходящем креплении.
- Порт для клапана сброса давления. Для дополнительного клапана SAMOA 609008.
В проточной части используются чугун, сталь, сталь с твёрдым хромированием, полиуретан и NBR. Пневматический распределитель выполнен без пружин и имеет три движущиеся детали. Это промышленный насос для смазочных масел, устанавливаемый в составе раздаточной системы.
Как работает насос 8:1
Сжатый воздух перемещает поршень пневмодвигателя и связанный с ним насосный механизм. Через вход насос забирает масло из всасывающей линии, а через выход направляет его к рукаву, катушке или раздаточному посту.
Отношение 8:1 характеризует повышение давления масла относительно воздуха в расчётных условиях. Оно важно при выборе для линии, в которой есть фильтр, счётчик, длинный рукав или другое оборудование с заметным сопротивлением.
Пневматическому приводу не нужна электросеть. Однако запас воздуха должен соответствовать расходу насоса, иначе при работе давление в пневмосети будет падать и выдача масла замедлится.
Подача и давление
При 80 циклах в минуту каталог указывает подачу 7 л/мин. Максимальные 17 л/мин относятся к свободному выходу. Для оценки времени заправки используют характеристику насоса и условия установленной линии.
График SAMOA получен на масле SAE 10 при 21 °C. Холодное вязкое масло, длинное всасывание, катушка и раздаточная арматура влияют на расход. Для нескольких постов сначала определяют необходимый общий поток при их одновременной работе.
Максимальное давление масла — 96 бар. Регулятор воздуха выбирают и настраивают с учётом давления рукава, пистолета и других устройств. Насосный предел не означает, что любое подключённое оборудование допускает 96 бар.
Подготовка пневмосети
Рабочий диапазон воздуха — 2–12 бар. При 5 бар и 80 циклах в минуту расход составляет 350 нормальных л/мин. Для проверки компрессора нужна его отдача при требуемом давлении; дополнительно учитывают работающие рядом пневматические инструменты.
Для стационарного поста предусматривают подходящее оборудование подготовки воздуха и удобное управление его подачей. Схему подключения и обслуживание выполняют по руководству насоса. Фильтр-регулятор и соединительные принадлежности подбирают к пневмосети и присоединению насоса.
Масла и материалы
В назначении указаны синтетические и минеральные смазочные масла, гидравлические и трансмиссионные масла и жидкости. Производитель также перечисляет жидкости для антикоррозионной защиты. Конкретный состав должен быть совместим с материалами проточной части.
При выборе учитывают вязкость в месте хранения и при запуске. Если масло зимой хранится в неотапливаемой ёмкости, значение вязкости при этой температуре полезнее одного обозначения класса SAE или ISO VG.
535830 используют для жидких продуктов. Для подачи консистентной смазки к пресс-маслёнкам выбирают специальный смазочный насос.
Монтаж и подключения
- Вход воздуха — 3/8″ BSP, внутренняя резьба.
- Вход масла — 1″ BSP, внутренняя резьба.
- Выход масла — 1/2″ BSP, внутренняя резьба.
Исполнение 535830 имеет короткую трубу 200 мм. Для забора со дна бочки требуется отдельный всасывающий узел; длина трубы не предназначена для непосредственного погружения до дна полной бочки 205 л.
Насос фиксируют через предусмотренный адаптер или подходящее крепление. Всасывающую линию размещают с учётом расстояния до ёмкости и вязкости масла. Соединения должны исключать подсос воздуха, а рукав забора — подходить для работы под разрежением.
Дополнительный клапан сброса давления 609008 подключают к предусмотренному порту и заказывают отдельно. Его подбор особенно важен для закрытых участков масляной линии, где нагрев может увеличивать давление.
Где используется
- Ремонтный пост. Раздача масла из отдельной ёмкости к обслуживаемым агрегатам.
- Автопарк. Организация стационарного маслопоста с катушкой или рукавом и пистолетом.
- Производственный участок. Подача совместимого масла или защитной жидкости к рабочему месту.
- Мобильная сервисная установка. Работа при наличии подходящего источника воздуха и закреплённой расходной ёмкости.
Отличие от 535880 и 535810
535880 имеет ту же короткую трубу 200 мм и высоту 487 мм, но поставляется без установочного адаптера. Если крепление уже есть, это отличие может быть важнее остальных одинаковых параметров.
535810 — бочковая версия для ёмкости 205 л с трубой 925 мм и общей высотой 1212 мм. Её выбирают при непосредственном заборе из бочки. Для 535830 с короткой трубой подбирают отдельное всасывание, а рукава, счётчик и пистолет комплектуют под будущую линию.
Частые вопросы
Можно ли опустить 535830 до дна бочки 205 л?
У него труба 200 мм. Для забора со дна нужен отдельный всасывающий узел или длинное бочковое исполнение 535810.
Чем версия 535880 отличается от 535830?
535880 — короткий насос без установочного адаптера; у 535830 регулируемый адаптер входит в конструкцию исполнения.
Какая подача у насоса при работе?
При 80 циклах в минуту указаны 7 л/мин. Свободный максимум — 17 л/мин; через реальную линию расход проверяют по характеристике.
Сколько воздуха нужно для насоса?
350 нормальных л/мин при 5 бар и 80 циклах в минуту. Учитывайте также остальные потребители в пневмосети.
Подойдёт ли насос для гидравлического масла?
Гидравлическое масло входит в назначение. Проверьте вязкость при запуске и совместимость состава с уплотнениями.
Можно ли использовать пистолет с пределом давления ниже 96 бар?
Только если давление собранной линии ограничено допустимым для пистолета и рукава значением.
Входит ли клапан 609008 в поставку?
Он предусмотрен как дополнительная принадлежность для отдельного подключения к насосу.
