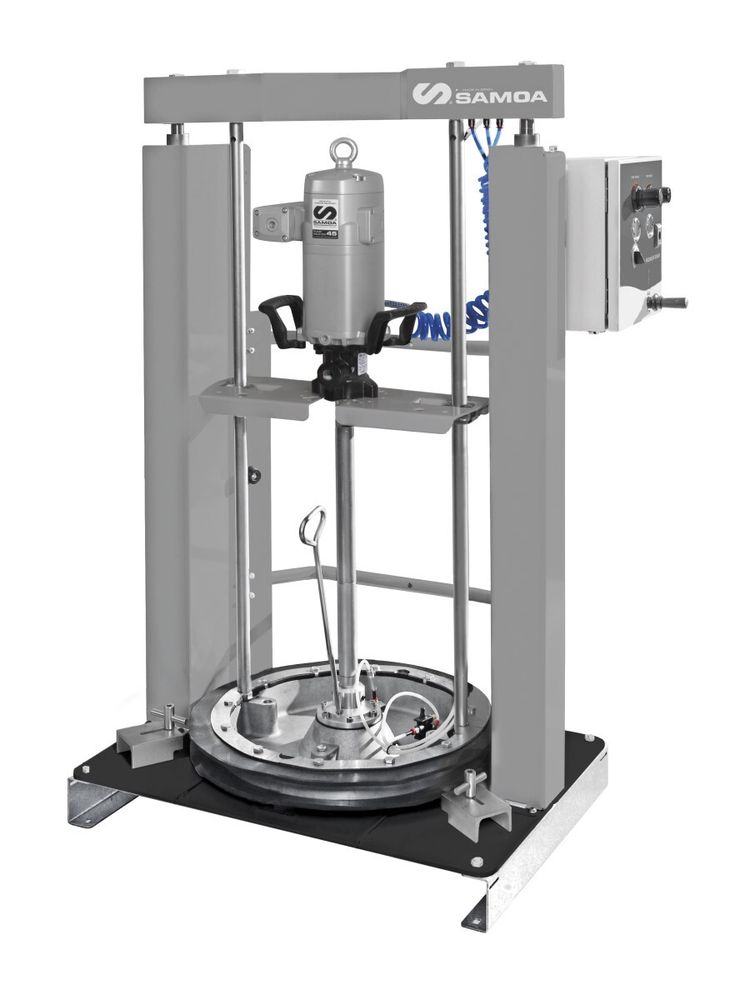

SAMOA 534421 Automatic Power Ram — насосная установка для подачи консистентной смазки из бочек 185 кг. Включает поршневой насос PumpMaster 45 40:1, двухстоечный пневматический подъёмник и прижимную плиту. Предназначена для вязких материалов, которым трудно поступать к заборной части обычного бочкового насоса.
В этой схеме насос создаёт напор, а плита помогает подводить материал к его входу. Автоматическое исполнение имеет отдельное управление насосом и подъёмником, два регулятора давления воздуха и защитную остановку насоса при опустошении бочки.
Насос и двухстоечный Power Ram
- Насос 531420 PM45 40:1. Подаёт консистентную смазку в напорную линию.
- Двухстоечный подъёмник 391000. Перемещает насосно-прижимной узел для работы и замены бочки.
- Плита с двойным уплотнительным краем. Следует за материалом и прижимает его к забору.
- Раздельное регулирование воздуха. Для насоса и цилиндров прижима предусмотрены свои настройки и манометры.
- Автоматическое снятие вакуума. Помогает вывести плиту при замене пустой тары.
- Соединительный комплект 534413. Связывает насос с двухстоечным индуктором.
Как плита помогает подаче густой смазки
Прижимная плита опускается в открытую бочку. Пневматическое усилие, масса узла и атмосферное давление помогают перемещать вязкую смазку к входу насоса. Поршневой PumpMaster 45 затем нагнетает материал в раздаточную систему.
Плита уменьшает вероятность образования воздушных полостей и помогает использовать остаток материала. Это особенно важно для трудно перекачиваемой смазки: высокое напорное давление самого насоса не устраняет проблему, если к его входу не поступает материал.
Отдельные настройки насоса и прижима
Два независимых регулятора позволяют задавать воздух насосной части и пневмоцилиндров отдельно. Усилие прижима нужно для поступления смазки, а давление воздуха насоса определяет возможный напор в линии. Повышать обе настройки одновременно без оценки задачи не требуется.
Манометры помогают контролировать эти разные воздушные участки. Перед подключением проверяют допустимые параметры всех компонентов, включая подъёмник, соединительный комплект и раздаточную линию.
Характеристики насоса 531420
Для установленного PM45 40:1 производитель указывает непрерывную подачу 3,5 кг/мин и максимальную свободную 11 кг/мин. Нагруженная линия не выдаёт 11 кг/мин только потому, что такой свободный расход указан у насоса.
Насос рассчитан на смазки до NLGI2. Для него указан диапазон воздуха 1,5–14 бар и максимальное выходное давление 560 бар. Эти цифры относятся к насосному агрегату, а не являются автоматически разрешённым давлением всей установки 534421.
Расход воздуха насоса 750 нл/мин приведён при 5 бар, смазке NLGI2 при 20 °C и 80 циклах/мин. Для предприятия это исходная точка при подборе пневмопитания; одновременно работающие потребители воздуха учитываются дополнительно.
Бочка 185 кг и замена тары
Установка 534421 предназначена для соответствующей открытой бочки 185 кг. Размеры и состояние бочки важны для прижимной плиты и её уплотнений. Масса материала на этикетке сама по себе не гарантирует совпадение геометрии любой тары.
При замене используются управление подъёмом и опусканием и предусмотренное снятие вакуума. Пневматический подъёмник помогает вывести узел из пустой бочки; порядок действий и разгрузки выполняют по инструкции установки.
Состав комплектного насоса не нужно заменять «бочковым 185 кг» вариантом по отдельному названию насосного узла. В534421 установлен 531420: его геометрия работает вместе с прижимным подъёмником. Для самостоятельной крышечной установки эта же геометрия может означать другую тару.
Остановка при пустой бочке
Automatic Power Ram имеет функцию автоматической остановки насоса при опустошении бочки. Она защищает систему от продолжения работы насоса без поступающего материала и отличается от обычного ручного выключения.
Автоматическая остановка не измеряет литры или граммы и не задаёт отдельную порцию смазки. Если нужен количественный учёт, выбирают подходящий измерительный узел или систему управления раздачей.
Подключение к распределительной линии
Воздушный вход и выход смазки насоса 531420 имеют внутреннюю резьбу 1/2″ BSP. Соединительный комплект 534413 относится к монтажу с двухстоечным индуктором; длинную напорную линию и рабочие раздаточные устройства определяют для объекта.
Давление в распределительной системе ограничивается допустимыми параметрами самого слабого компонента. До обслуживания перекрывают воздух и снимают давление смазки по руководству. Прижимной узел и напорную линию нельзя считать разгруженными только потому, что насос не двигается.
Для каких задач выбирают Power Ram
- Промышленная раздача смазки. Подача вязкого материала из большой бочки к оборудованию предприятия.
- Пост обслуживания тяжёлой техники. Работа с исходной тарой 185 кг без частой заправки малого бачка.
- Трудно перекачиваемая смазка. Прижимная система помогает там, где обычный забор образует полости в материале.
- Регулярная смена бочек. Подъёмное устройство и снятие вакуума упрощают предусмотренную процедуру замены.
Automatic и Basic: разные исполнения
534421 —Automatic Power Ram с подъёмником 391000. Базовый 534421.001 использует 391004 и имеет другую степень оснащения. У Automatic предусмотрены раздельные настройки насоса/цилиндров, автоматическая остановка при пустой бочке и автоматическое снятие вакуума.
Эти функции нельзя автоматически приписывать Basic только из-за похожего артикула. Если нужны именно автоматические операции, в заказе указывают 534421 без суффикса. Устройства раздачи на рабочих местах и магистраль подбираются по конкретной схеме предприятия.
Точный состав 534421
- Насос 531420 PumpMaster 45 40:1.
- Двухстоечный пневматический подъёмник с индуктором 391000.
- Соединительный комплект 534413 для PM45/PM60 и двухстоечного индуктора.
Частые вопросы о SAMOA 534421
Зачем нужна прижимная плита?
Она помогает вязкой смазке поступать к забору насоса и уменьшает образование воздушных полостей.
Подходит ли к бочке 185 кг?
Да, установка рассчитана на такую открытую тару. Диаметр и состояние бочки проверяют для плиты.
Насос отключится, когда смазка закончится?
У Automatic предусмотрена защитная автоматическая остановка при пустой бочке.
Зачем два регулятора воздуха?
Для раздельной настройки насоса и цилиндров прижима. Это разные функции установки.
Можно ли считать 560 бар давлением всей станции?
Нет.560 бар —предел насоса 531420. Допустимые параметры всей установки определяют по её компонентам и рабочей схеме.
Будет ли 11 кг/мин на раздаточном посту?
11 кг/мин —максимальный свободный расход насоса. Рабочую подачу оценивают под нагрузкой; каталожная непрерывная подача —3,5 кг/мин.
Чем отличается от 534421.001?
534421 —Automatic с 391000; вариант.001 —Basic с 391004. Оснащение управления и автоматические функции различаются.
Входит ли длинный рукав с пистолетом?
Точный комплект —531420,391000,534413. Раздаточную магистраль и рабочие инструменты подбирают для объекта.
