Насос для смазки SAMOA PM60 532130, 12:1

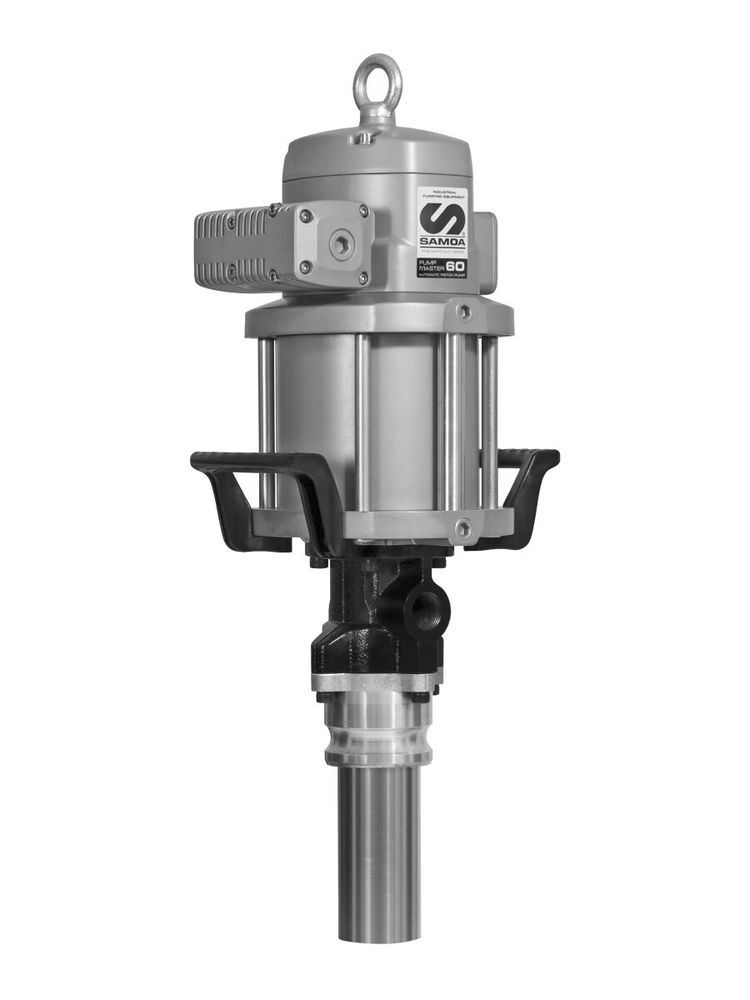

SAMOA Pumpmaster 60 12:1 (532130) — пневматический поршневой насос для подачи смазочных материалов из крупной расходной ёмкости. Это короткое исполнение Bulk Tote с трубой 226 мм; оно предназначено для подключения к контейнеру со смазкой, а не для погружения со стандартной крышкой в высокую бочку.

Насос рассчитан на непрерывную подачу до 15 кг/мин при условиях производителя и имеет максимальную свободную подачу 40 кг/мин. Давление воздуха —1,5–7 бар, максимальное давление на выходе —84 бар. В поставку включён адаптер 753110 для присоединения 3″ Camlock.

Подача из контейнера со смазкой

532130 выбирают для систем, в которых насос получает продукт из крупной ёмкости через отдельное соединение. Короткая насосная труба и адаптер под Camlock отличаются от длинных бочковых исполнений PM60, рассчитанных на погружение в тару.

Такой вариант удобен при больших объёмах потребления: насосный узел включают в линию подачи к распределительной системе. Геометрию ёмкости, подвод смазки и способ крепления учитывают при проектировании установки.

Поршневой привод и отношение 12:1

Сжатый воздух приводит в действие пневматический двигатель, который перемещает насосный поршень. Энергия воздуха используется для подачи вязкого продукта под давлением без электрического двигателя.

Передаточное отношение 12:1 означает повышение давления продукта относительно воздуха. При 7 бар на входе расчётный предел соответствует 84 бар на выходе. Это не означает, что насос всегда работает на максимальном давлении: при выдаче оно зависит от нагрузки линии.

Насосы PM60 с более высоким отношением решают другую задачу. Сравнивая исполнения, нужно учитывать одновременно расход, давление и способ подачи из ёмкости, а не только название семейства.

Непрерывная и свободная подача

SAMOA разделяет две характеристики:15 кг/мин для непрерывного режима и 40 кг/мин при свободном выходе. Второе значение нельзя использовать как гарантированный расход через рабочую распределительную сеть.

Фактическая выдача определяется смазочным материалом, его температурой, условиями подвода к насосу и сопротивлением напорной линии. В расчёте учитывают не только насос, но и соединение с контейнером, трубопровод и раздаточное оборудование.

При выборе поддона или контейнера важно обеспечить устойчивое поступление продукта к заборному узлу. Высокая паспортная подача не устраняет проблему отсутствия смазки на входе.

Требования к пневмосети

Пневмодвигатель работает при давлении воздуха 1,5–7 бар. В каталоге указан расход 1100 Нл/мин при 5 бар воздуха, смазке NLGI2 при 20 °C и 60 циклах в минуту. Это значение относится к определённой рабочей точке и не является постоянным расходом во всех режимах.

Компрессор и подводящую линию подбирают по требуемому расходу и давлению с учётом одновременной работы других потребителей. Пневмодвигатель имеет эффективный диаметр 150 мм и ход 100 мм.

На входе воздуха предусматривают фильтрацию и регулирование давления по схеме SAMOA. Электросеть для привода не требуется.

Соединения и установка

• Вход воздуха —1/2″ BSP, внутренняя резьба.
• Выход продукта —1″ BSP, внутренняя резьба.
• Адаптер 753110 — для соединения с 3″ Camlock.
• Высота насосной трубы —226 мм, общая высота насоса —742 мм.

Рукава и арматура должны подходить к смазочному материалу и рабочему давлению установки. Если один элемент рассчитан на давление меньше 84 бар, настройку системы ограничивают его допуском.

Перед обслуживанием или отсоединением Camlock насос изолируют от подачи воздуха и продукта и сбрасывают давление по инструкции. Быстросъёмное соединение не означает, что его можно размыкать под рабочим давлением.

Материалы проточной части

В конструкции используются чугун, сталь, хромированная сталь, UHMWPE, NBR, PTFE и полиуретан. Перечень важен при выборе конкретного смазочного материала и температуры.

Насос предназначен для смазочных материалов; он не является универсальным химическим насосом. При работе с маслами и вязкими смазками учитывают совместимость состава и возможность устойчивого подвода продукта из выбранной ёмкости.

Насос и оснастка для монтажа

Артикул 532130 включает насос PM60 12:1 и адаптер 753110. Контейнер со смазкой, монтажная конструкция, воздушная арматура и напорная сеть относятся к комплектованию установки.

Для горизонтального размещения насосного узла SAMOA отдельно предлагает монтажный комплект 534141, в котором применяется 532130. Это самостоятельная позиция, а не второе обозначение того же насоса.

Частые вопросы

Это насос для бочки 185 кг?
532130 — короткое BulkTote-исполнение с трубой 226 мм. Бочковые версии PM60 отличаются длиной и оснасткой.

Почему указаны 15 и 40 кг/мин?
15 кг/мин — подача для непрерывного режима по каталогу, 40 кг/мин — максимальная свободная подача. Для рабочей линии это разные условия.

Какое давление смазки получается при 7 бар воздуха?
Отношение 12:1 соответствует пределу 84 бар. Реальный режим зависит от нагрузки, а допустимое давление всей системы — от каждого её элемента.

Нужен ли мощный компрессор?
Для оценки используют требуемую рабочую точку. В каталоге приведён пример 1100 Нл/мин при 5 бар, NLGI2,20 °C и 60 циклах в минуту; его следует учитывать при расчёте пневмоснабжения.

Адаптер Camlock входит в комплект?
Да. Для 532130 указан адаптер 753110 под 3″ Camlock.
