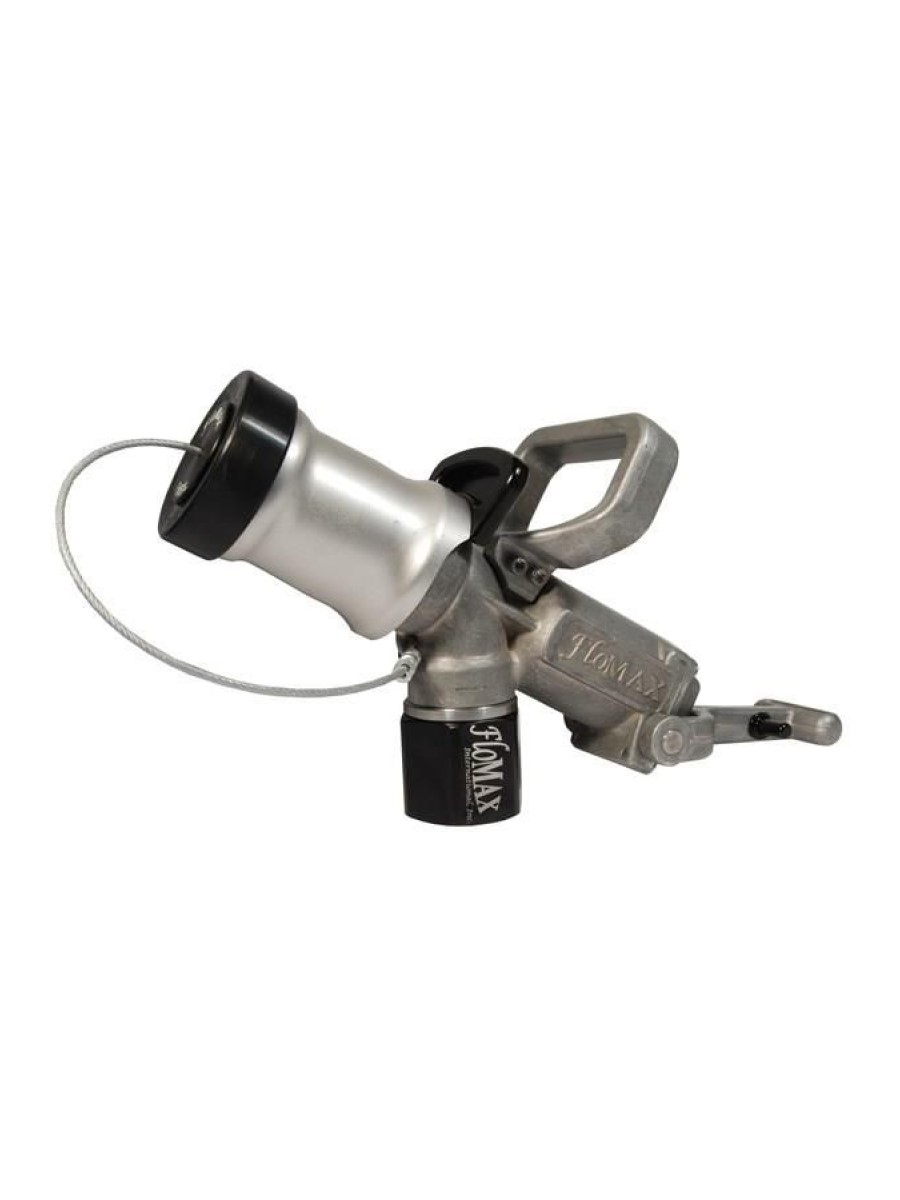

Пистолет быстрой заправки FloMAX FNBL-P, 1½″, с шариковым фиксатором

FloMAX International FNBL-P — автоматический заправочный пистолет для высокоскоростной подачи дизельного топлива в строительную, карьерную, лесозаготовительную и сельскохозяйственную технику. Пистолет относится к системам быстрой заправки под давлением и подключается к совместимому приёмному клапану (fuel receiver), установленному на топливном баке машины.

Модель FNBL-P оснащена шариковым фиксатором Ball Lock, поворотной входной муфтой 1½″ NPT и защитной заглушкой. Автоматическое прекращение подачи осуществляется с помощью механизма, реагирующего на противодавление в системе. По данным FloMAX, пропускная способность пистолета превышает 682 л/мин при использовании рукава 1½″ в соответствующих условиях испытаний.

Принцип быстрой заправки FloMAX

В отличие от обычного топливораздаточного пистолета, FNBL-P не вставляется непосредственно в открытую заливную горловину. Для работы необходимо установить на бак машины совместимый заправочный ресивер.

Оператор соединяет пистолет с ресивером, после чего шариковый механизм фиксирует соединение. Конструкция пистолета предотвращает подачу топлива без правильного подключения к приёмному клапану.

По мере наполнения бака условия давления в заправочной системе изменяются. Встроенный механизм FloMAX реагирует на противодавление и автоматически прекращает подачу при достижении настроенных условий отключения.

Для корректного срабатывания необходима правильно спроектированная система заправки, включая приёмный клапан, вентиляцию топливного бака и насосную станцию с подходящими характеристиками.

Особенности конструкции

• Шариковый фиксатор Ball Lock. Обеспечивает механическое соединение пистолета с совместимым заправочным ресивером.
• Автоматическая отсечка по противодавлению. Прекращает выдачу при достижении предусмотренных производителем условий давления.
• Высокая пропускная способность. Позволяет использовать пистолет в системах ускоренной заправки техники с большими топливными баками.
• Поворотная муфта. Уменьшает перекручивание подводящего топливного рукава во время работы.
• Металлическая конструкция. Корпус выполнен из металла, носик — из нержавеющей стали.
• Съёмный обслуживаемый узел. Конструкция позволяет выполнять очистку и обслуживание предусмотренных производителем компонентов.
• Защитная заглушка. Предназначена для закрытия соединительной части пистолета при хранении и между заправками.

Производительность и давление

FloMAX заявляет пропускную способность FNBL более 180 галлонов в минуту (682 л/мин) с подводящим рукавом 1½″. При использовании рукава 2″ и соответствующей системы подачи производитель приводит значение более 211 галлонов в минуту (799 л/мин).

Эти показатели относятся к условиям испытаний производителя. Фактическая скорость заправки зависит от подачи насоса, рабочего давления, длины и диаметра рукавов, соединительной арматуры, конструкции ресивера и вентиляции бака.

Для семейства FNBL приводится максимальное рабочее давление около 8,6 бар (125 psi). При подборе системы необходимо сверить допустимые параметры конкретного исполнения и убедиться, что давление насоса не превышает ограничений всех компонентов.

Давление автоматического отключения настраивается производителем. Его нельзя произвольно изменять без проверки требований к заправочной системе и топливному баку техники.

Совместимость с заправочными ресиверами

Пистолет FNBL-P предназначен для подключения к совместимым приёмным клапанам систем быстрой заправки топлива. Наличие шарикового фиксатора не означает совместимость с любым ресивером независимо от производителя и исполнения.

При подборе необходимо проверить тип механического соединения, размеры, допустимое давление, требования к расходу и условия отключения. Для системы FloMAX используются соответствующие приёмные клапаны, устанавливаемые на бак техники.

Монтаж ресивера может требовать изменения заправочного узла топливного бака. Способ установки выбирается с учётом конструкции бака, расположения горловины и требований производителя машины.

Подключение к насосной станции

FNBL-P имеет входную поворотную муфту с внутренней резьбой 1½″ NPT. При подключении необходимо использовать совместимые резьбовые фитинги и топливные рукава, рассчитанные на рабочее давление и требуемый расход.

Для организации быстрой заправки недостаточно приобрести только пистолет. Насосная станция должна обеспечивать необходимую подачу и давление, а топливный бак — безопасное вытеснение воздуха во время заполнения.

При проектировании следует учитывать:

• производительность и напорную характеристику насосной станции;
• диаметр и длину подводящих топливных рукавов;
• совместимость пистолета с ресивером на технике;
• пропускную способность вентиляции топливного бака;
• настройки давления автоматического отключения;
• требования к фильтрации и безопасной остановке подачи топлива.

Неправильно подобранные компоненты могут ограничивать скорость заправки или приводить к некорректной работе автоматического отключения.

Где используется

• Горнодобывающая промышленность. Быстрая заправка карьерных самосвалов, экскаваторов, погрузчиков и другой тяжёлой техники.
• Строительные предприятия. Комплектация заправочных станций для техники с большими топливными баками.
• Лесозаготовительная техника. Заправка машин непосредственно на производственных площадках.
• Сельскохозяйственные предприятия. Организация высокопроизводительной заправки совместимой техники.
• Мобильные топливозаправщики. Подача дизельного топлива через соответствующие системы быстрой заправки.

Отличие от других исполнений FloMAX FNBL

Пистолеты семейства FNBL различаются наличием поворотной муфты и защитной заглушки:

• FNBL-P. Шариковый фиксатор Ball Lock, поворотная муфта и защитная заглушка.
• FNBL. Шариковый фиксатор и поворотная муфта, без заглушки.
• FNBL-P-NS. Шариковый фиксатор и заглушка, без поворотной муфты.
• FNBL-NS. Шариковый фиксатор, без поворотной муфты и заглушки.

Исполнение FNBL-P удобно при регулярном подключении к технике: поворотная муфта облегчает работу с тяжёлым подводящим рукавом, а заглушка защищает соединение от загрязнения между заправками.

Комплектация

• Заправочный пистолет FloMAX International FNBL-P — 1 шт.
• Поворотная соединительная муфта 1½″ NPT.
• Защитная заглушка.

Заправочный ресивер для топливного бака, насосная станция, топливный рукав и монтажные соединения подбираются отдельно.

Частые вопросы

Можно ли заправлять технику обычным способом через горловину бака?
Нет. FNBL-P предназначен для соединения с совместимым приёмным клапаном быстрой заправки, установленным на топливном баке.

Но, при использовании специального адаптера FloMAX GFR-90 (90°) пистолет FNBL-P можно применять для заправки через обычную горловину топливного бака. Адаптер приобретается отдельно. При такой заправке необходимо контролировать уровень топлива, поскольку штатная система автоматического отключения по заполнению бака не работает в обычном режиме.

Есть ли автоматическое отключение подачи топлива?
Да. Механизм FloMAX прекращает подачу по противодавлению при соблюдении условий работы и правильной конфигурации системы.

Какая производительность FNBL-P?
Производитель заявляет более 682 л/мин с рукавом 1½″ и более 799 л/мин при соответствующей конфигурации с рукавом 2″. Реальная подача определяется параметрами всей установки.

Что входит в комплект FNBL-P?
Пистолет с шариковым фиксатором, поворотная муфта и защитная заглушка. Заправочный ресивер приобретается отдельно.

Можно ли подключить пистолет к существующей насосной станции?
Возможно, если насос и магистраль соответствуют требованиям FloMAX по давлению и расходу, а на технике установлен совместимый ресивер с правильно организованной вентиляцией бака.

Чем FNBL-P отличается от FNBL-P-NS?
У FNBL-P предусмотрена поворотная муфта, а у FNBL-P-NS её нет. Оба исполнения комплектуются защитной заглушкой.

Подходит ли пистолет для карьерной техники?
Да. Система предназначена для высокопроизводительной заправки карьерной, строительной и другой тяжёлой дизельной техники при наличии совместимого приёмного клапана.

Чем отличается шариковый механизм Ball Lock от кулачкового Dog Lock?

Разница заключается в способе фиксации заправочного пистолета на приёмном клапане топливного бака.

• Ball Lock (FNBL-P) — фиксация осуществляется стальными шариками, которые входят в проточку приёмного клапана.

• Dog Lock (FN600) — используются механические зацепы (кулачки), удерживающие пистолет на клапане.

Оба механизма обеспечивают надёжное соединение и позволяют использовать автоматическое отключение подачи топлива при наличии совместимой системы. Существенных подтверждённых преимуществ одного механизма по производительности или долговечности нет.

Как выбрать заправочный пистолет FloMAX?

Основные отличия кранов быстрой заправки — механизм фиксации, наличие поворотной муфты, защитной заглушки и размер входного соединения.

Рекомендации по выбору

• FNBL-P — универсальный вариант для большинства задач. Поворотная муфта уменьшает перекручивание рукава, заглушка защищает соединение от загрязнений.

• FNBL — если заглушка не требуется, но нужна поворотная муфта.

• FNBL-P-NS — если необходима защита от загрязнений, но поворотная муфта не требуется.

• FNBL-NS — базовая комплектация без муфты и заглушки.

• FN600 — если предпочтителен кулачковый механизм фиксации Dog Lock вместо шарикового Ball Lock.

• FN800-P — для высокопроизводительных заправочных систем с подводящим рукавом 2″. Заявленный расход — более 800 л/мин при соответствующих условиях.

Важно: модели FNBL и FN600 также способны обеспечивать расход более 800 л/мин с рукавом 2″ и подходящими настройками давления.
