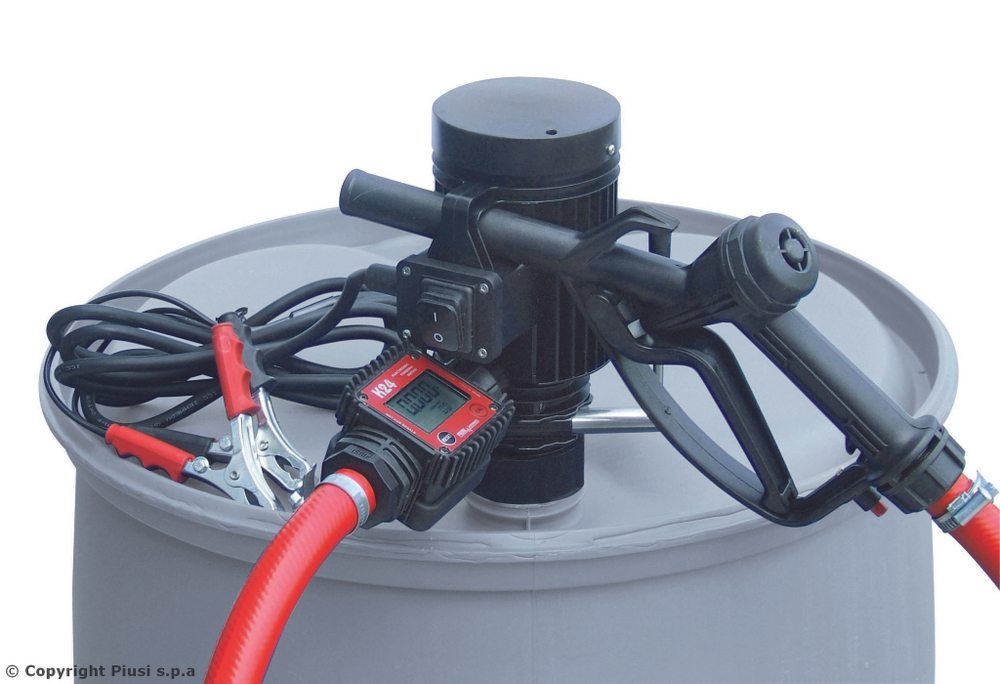

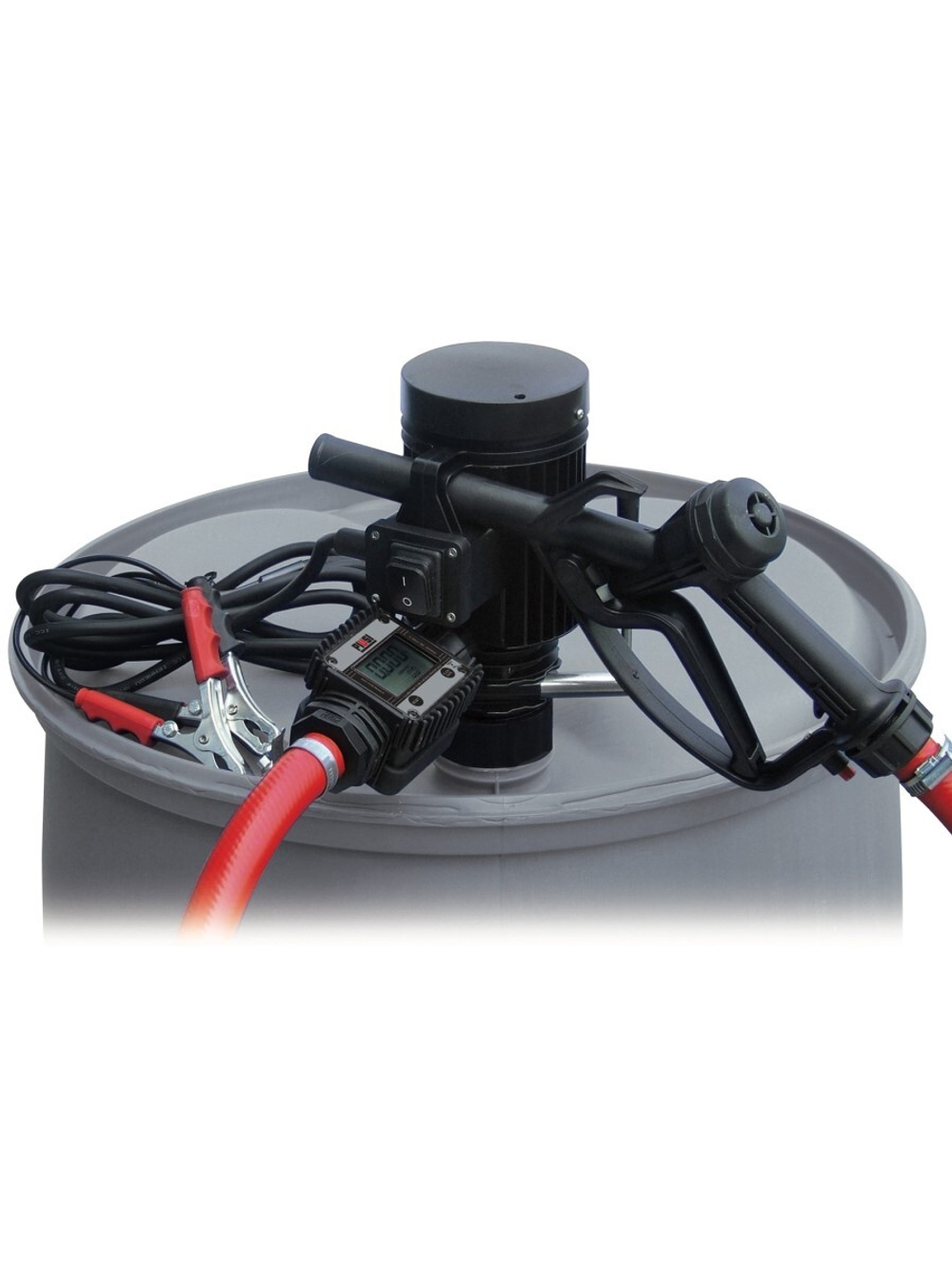

PIUSI PICO 230 K24 M, артикул F00202020 — бочковой раздаточный комплект с центробежным электрическим насосом 230 В, электронным счётчиком K24 и ручным пистолетом. Максимальная подача с ручным пистолетом — 35 л/мин на дизельном топливе.

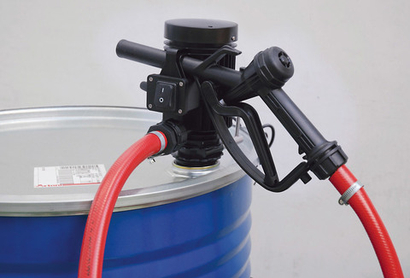

PICO позволяет организовать выдачу из бочки рядом с обслуживаемой техникой или приёмной ёмкостью. Насос размещают у горловины, жидкость забирается по всасывающей трубке и направляется к пистолету, а счётчик показывает прошедший объём.
Насос, фильтр и измеритель в одном комплекте
- Насос PICO. Центробежный электрический механизм для совместимых маловязких жидкостей.
- Сетевое питание. F00202020 рассчитан на 230 В.
- Всасывающая трубка с донным фильтром. Забирает жидкость из ёмкости и задерживает загрязнения.
- Раздаточный рукав. Подводит жидкость к точке выдачи.
- Ручной пистолет. Позволяет открывать и прекращать поток.
- Турбинный K24. Показывает объём на электронном дисплее.
- Крепление к горловине. Предусмотрены соединения 2″ BSP и M64×4.
- Встроенный выключатель. Используется для управления насосом.
Как PICO подаёт жидкость
Электродвигатель приводит центробежную насосную часть. Она забирает жидкость из бочки и создаёт поток к раздаточному рукаву. Оператор открывает пистолет и направляет жидкость в нужную горловину.
Счётчик K24 регистрирует количество, прошедшее через его турбину. Это позволяет видеть объём текущей операции без отдельного перелива в мерную тару при каждой выдаче.
После достижения нужного объёма оператор закрывает ручной пистолет. Исполнение M не предусматривает автоматическую отсечку по заполнению бака. Электронный счётчик показывает результат, но не превращает ручную выдачу в автоматическую дозирующую систему.
Сетевое питание 230 В
F00202020 относится к сетевому исполнению. Подключение выполняют к источнику, соответствующему табличке насоса. Кабель с вилкой удобен на рабочем месте, где есть подходящая розетка рядом с бочкой.
Электрическое подключение размещают отдельно от пути возможного пролива. Перед обслуживанием насос отключают от питания. Для работы на открытой площадке условия размещения выбирают по инструкции поставленного исполнения.
Версии PICO с питанием 12 В имеют другой артикул и электрическую часть. Сетевой PICO не подключают к аккумулятору только потому, что в серии представлены обе схемы питания.
Подача 35 л/мин
Для ручного пистолета производитель приводит до 35 л/мин на дизельном топливе при 20 °C. Это характеризует комплект в определённых условиях, а не одинаковую скорость на воде и каждом антифризе.
При расчёте времени нужно учитывать свойства жидкости, положение её уровня и сопротивление линии. По мере изменения уровня в исходной таре условия забора могут меняться.
Если выдача замедлилась, проверяют остаток жидкости, состояние донного фильтра и соединения. Загрязнённый фильтр и поступление воздуха требуют устранения причины, а не выбора большего числа литров в минуту в каталоге.
Показания и калибровка K24
K24 имеет показания отдельной выдачи и накопленного объёма. Перед новой операцией сбрасывают текущий результат, чтобы не прибавить остаток предыдущего налива к порции для следующего агрегата.
Предусмотрена калибровка по контрольному объёму. Её выполняют на той жидкости и в тех условиях, с которыми будет работать комплект. Для сравнения используют подходящую мерную ёмкость; приблизительная отметка на случайной канистре не заменяет контрольную меру.
На точность турбинного измерения влияет нормальное заполнение линии жидкостью. Воздух во всасывающей части способен нарушить устойчивую выдачу. После сборки и смены ёмкости следят за восстановлением нормального потока.
Дизель, техническая вода и готовый антифриз
В назначении PICO указаны дизельное топливо, вода и готовые охлаждающие жидкости. Для антифриза инструкция ограничивает содержание этиленгликоля значением менее 60%. Чистый концентрат выбирают только для оборудования, допускающего именно такую среду.
Для технической воды PICO используют как перекачивающий комплект. Пищевое применение и питьевая вода в его назначение не входят.
Бензин, растворители и коррозионно-активные продукты недопустимы. Также PICO не следует выбирать вместо насоса для густого масла: его центробежное исполнение рассчитано на другой характер жидкости.
Если на рабочем месте планируют несколько продуктов, учитывают остатки во всасывающей части, насосе, счётчике и рукаве. Для несовместимых жидкостей организуют отдельную выдачу или применяют согласованный порядок смены.
Установка на бочку
Для крепления предусмотрены 2″ BSP и M64×4. Перед заказом сверяют горловину имеющейся тары. Даже одинаковые по объёму бочки могут иметь разное соединение и высоту.
Всасывающую трубку выбирают по глубине тары, а насос размещают так, чтобы был доступ к выключателю и электрическому подключению. Оператору нужно видеть исходную ёмкость и иметь возможность свободно пользоваться пистолетом.
При планировании поста учитывают также положение техники и длину фактически поставляемого рукава. Он должен доходить до горловины без натяжения и чрезмерных перегибов. Пистолетом не тянут за собой бочку или насосный узел.
Где используется
- Ремонтный пост. Выдача готового совместимого антифриза из бочки при обслуживании техники.
- Мастерская хозяйства. Подача дизеля к технике возле места хранения топлива.
- Промышленный участок. Перелив технической воды или совместимой готовой жидкости из бочковой тары.
- Сервисная зона предприятия. Отдельное место выдачи с показаниями объёма на K24.
Выбор исполнения PICO
F00202020 сочетает сетевое питание, K24 и ручной пистолет. В семье PICO существуют комплекты без измерителя и версии с автоматическим пистолетом. При сравнении проверяют сразу три признака: питание, наличие счётчика и управление наливом.
Например, F00202000 — PICO 230 M без счётчика, а F00202010 — PICO 230 A с автоматическим пистолетом. Для ручной выдачи с электронными показаниями нужен именно состав F00202020.
Комплектация
Подтверждённый состав включает PICO, всасывающую трубку с донным фильтром, раздаточный рукав, ручной пистолет, электронный K24 и электрическое подключение. Источник жидкости — отдельная бочка или совместимая ёмкость.
Для закупки укажите F00202020, жидкость и тип горловины. Это позволяет сохранить выбранное исполнение и отличить его от внешне похожего PICO без счётчика или с другим пистолетом.
Частые вопросы о PICO 230 K24 M
Можно ли подавать бензин?
Нет. Бензин входит в перечень недопустимых жидкостей PICO.
Подойдёт ли концентрат антифриза?
Инструкция указывает готовый антифриз с содержанием этиленгликоля менее 60%. Для концентрата подбирают другое подтверждённое исполнение.
Пистолет сам остановит налив полного бака?
В F00202020 пистолет ручной. За заполнением следит оператор.
Можно ли заранее задать количество литров?
K24 показывает прошедший объём. Выдачу заданной порции оператор завершает вручную.
Подойдёт ли аккумулятор 12 В?
Эта версия работает от сети 230 В. Аккумуляторное исполнение заказывают отдельно.
Нужна ли калибровка после смены жидкости?
Измеритель проверяют в новых условиях работы и при необходимости калибруют по инструкции K24.
Можно ли перекачивать питьевую воду?
Пищевое применение для PICO не предусмотрено. Вода относится к технической перекачке.
Почему комплект стал подавать медленнее?
Проверьте уровень жидкости, донный фильтр, перегибы рукава и возможность поступления воздуха в соединениях.
