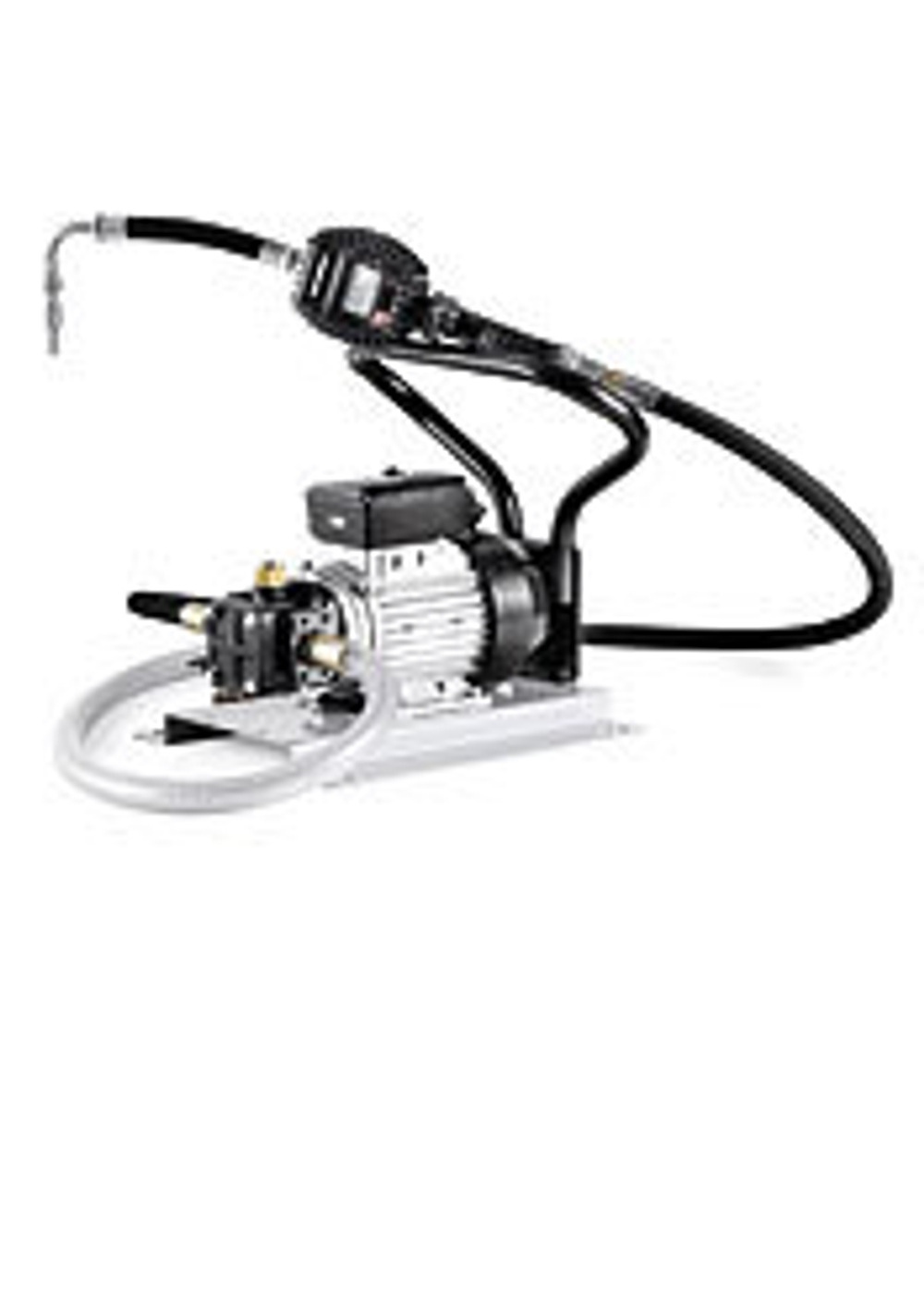

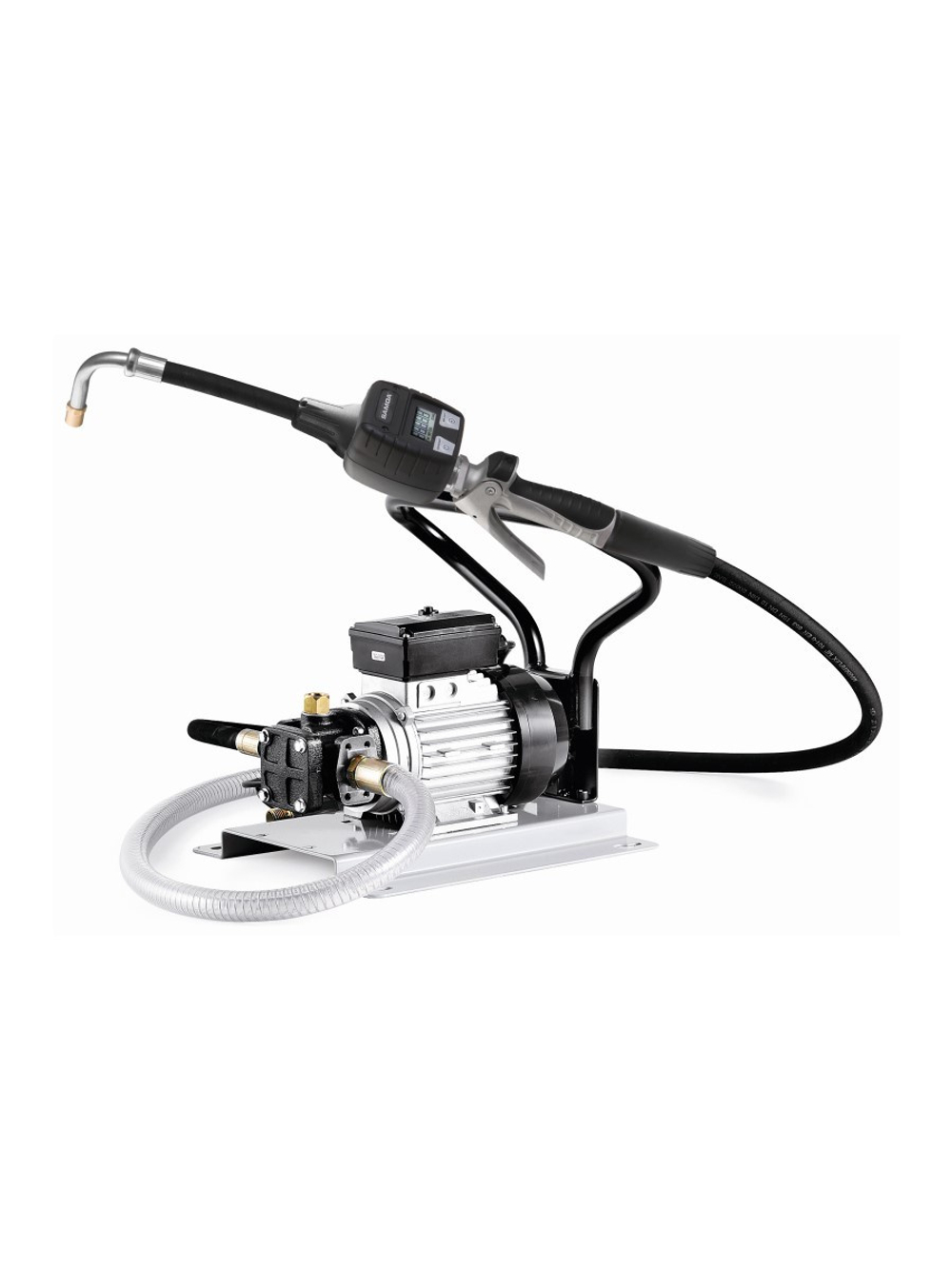

SAMOA 562000 — переносной маслораздаточный комплект Flowstar с электрическим насосом и пистолетом с электронным счётчиком. Питание — однофазная сеть 230 В, 50 Гц. Насос 561100 имеет максимальную подачу 10 л/мин.
Комплект установлен на опоре с ручкой для переноски и снабжён отдельными рукавами забора и выдачи длиной по 3 м. Его используют для обслуживания агрегатов из расходной бочки или IBC, когда нужно видеть количество отпускаемого масла и перемещать оборудование между рабочими местами.
Что входит в комплект
- 561100 — масляный электронасос Flowstar. Исполнение на 230 В, 50 Гц.
- 362103 — раздаточный рукав. Длина 3 м, внутренний диаметр 1/2″.
- 365535 — пистолет EC30 с электронным счётчиком. Гибкий выход с трубкой 90° и автоматическим каплеотсекателем.
- 367012 — всасывающий узел. Рукав 3 м с донным клапаном.
- 756200 — монтажная опора. С ручкой для переноски насосного узла.
Всасывающий узел предназначен для бочек 205 л и IBC 1000 л. Тару выбирают отдельно. Рукава выполняют разные задачи: один забирает масло из исходной ёмкости, другой подводит его к обслуживаемому агрегату.
Шестерёнчатый насос Flowstar
561100 — насос с внутренним шестерёнчатым механизмом для смазочных масел. Электродвигатель вращает насосную часть; масло проходит от всасывающего рукава к нагнетательному и далее к пистолету.
Чугунный корпус, шестерни из спечённой стали и встроенный байпас составляют основные элементы насосного агрегата. Мощность двигателя — 600 Вт, максимальное давление самого насоса — 10 бар.
У 561100 нет электронного реле давления. Выдача через пистолет и включение насоса — отдельные действия: для управления двигателем предусмотрен выключатель. При выборе для постоянного маслопоста эту особенность учитывают заранее.
Счётчик на раздаточном пистолете
Пистолет 365535 объединяет клапан выдачи и цифровой расходомер EC30 на овальных шестернях. Объём отображается рядом с рукой оператора, поэтому количество масла можно контролировать непосредственно при заполнении агрегата.
Предусмотрены показания текущей выдачи, сбрасываемое накопление и общий итог. Счётчик позволяет видеть отдельную операцию и учитывать расход за выбранный период. Электронный регистр питается от сменных батареек AAA.
Для EC30 указана погрешность ±0,5%. Гибкий выход с трубкой 90° помогает подвести наконечник к горловине. Автоматический каплеотсекатель уменьшает стекание с конца после прекращения подачи; количество отпускаемого масла контролирует оператор.
Подача масла и вязкость
Максимальная подача насоса — 10 л/мин. В установленном комплекте масло проходит через всасывающий узел, насос, рукав и пистолет со счётчиком. Эти элементы и вязкость продукта определяют фактическую скорость заполнения.
На холоде масло становится гуще. Для работы в неотапливаемой зоне учитывают вязкость при температуре запуска, а насос размещают рядом с ёмкостью. Увеличение высоты забора и длины всасывающего рукава может затруднить подачу.
Комплект предназначен для подходящих смазочных масел. При смене продукта учитывают остатки в насосе и обоих рукавах. Если разные масла нельзя смешивать, предусматривают отдельное оборудование или согласованную процедуру смены продукта.
Подключение к ёмкости и электросети
Для забора используют рукав 367012 с донным клапаном. Его размещают в исходной ёмкости, а рукав выдачи направляют к агрегату или принимающей таре. Оборудование ставят устойчиво, оставляя доступ к выключателю и соединениям.
Насос питается от 230 В, 50 Гц. Электрическое подключение и защиту выбирают под его мощность и условия сервисного участка. Перед работой проверяют, что рукава и кабель не мешают проходу и не натянуты между комплектом и машиной.
Длина каждого рукава — 3 м. Она позволяет организовать раздачу рядом с расходной ёмкостью. Если рабочих мест много или они далеко друг от друга, сравнивают переносной комплект со стационарной магистралью и катушками.
Как организовать выдачу
Сначала подготавливают исходную ёмкость и соединения, затем выполняют запуск по руководству Flowstar. Перед новой выдачей сбрасывают показание разового объёма на пистолете. Во время заполнения следят за дисплеем и прекращают подачу при достижении нужного количества.
Счётчик служит для измерения. Для автоматической выдачи заранее заданной дозы выбирают оборудование с соответствующей функцией управления. Гибкий наконечник и противокапельный клапан решают задачу доступа и уменьшения остаточного стекания.
При перемещении к другой ёмкости учитывают оставшееся в рукавах масло и защищают концы от загрязнения. Перед обслуживанием останавливают оборудование и выполняют отключение по инструкции.
Где используется
- Ремонтная мастерская. Контролируемая выдача масла при заполнении обслуживаемого агрегата.
- Автопарк. Работа у расходной бочки с переносом оборудования между близкими постами.
- Производственный участок. Периодическая раздача совместимого масла из общей сервисной ёмкости.
Комплект удобен, когда нет пневмосети, но доступна однофазная розетка и не нужна стационарная разводка до каждого поста. Контроль литров на пистолете помогает выдавать нужный объём непосредственно у машины.
Отличие от 562010 и 562100
562010 имеет те же рукава, пистолет и опору, но насос 561300. Для него указаны максимальные 11 л/мин и 24 бар вместо 10 л/мин и 10 бар у 561100. Версию выбирают по требуемым расходу и сопротивлению установки.
562100 — передвижной вариант с тележкой для бочки 205 л. Если требуется перемещать оборудование вместе с запасом масла, рассматривают эту компоновку. 562000 — переносной насосный комплект на опоре с ручкой.
Частые вопросы
Нужен ли компрессор?
Нет. Насос работает от однофазной сети 230 В, 50 Гц.
Включится ли насос при нажатии на пистолет?
У насоса 561100 нет электронного реле давления. Двигателем управляют выключателем.
Какой длины комплектные рукава?
Всасывающий и раздаточный рукава имеют длину по 3 м.
Можно ли забирать масло из IBC 1000 л?
Всасывающий узел 367012 указан для IBC 1000 л и бочек 205 л. Проверьте размещение рукава и условия забора.
Как видеть количество выданного масла?
В комплекте пистолет 365535 с цифровым счётчиком. Он показывает текущую выдачу и накопительные итоги.
Нужна ли розетка для дисплея пистолета?
Нет. Электронный регистр EC30 питается от сменных батареек AAA; розетка нужна насосному агрегату.
Есть ли тележка для бочки в 562000?
У 562000 монтажная опора с ручкой. Для перемещения бочки 205 л вместе с оборудованием рассматривают 562100.
Подойдёт ли комплект для нескольких разных масел?
Учитывайте остатки и совместимость продуктов. Для масел, смешивание которых недопустимо, удобнее отдельные линии раздачи.
