PIUSI CLEAR CAPTOR STRAINER (F00611B60) — фильтр грубой очистки дизельного топлива и биодизеля с прозрачной колбой и сменным элементом. Максимальная пропускная способность — 100 л/мин, допустимое давление — 5 бар. Присоединение к линии — 1″ BSP.
STRAINER выбирают для задержания механических загрязнений в топливной линии. Прозрачная колба позволяет осматривать накопленные примеси, а нижний сливной клапан — удалять содержимое колбы при обслуживании. Водопоглощающего элемента у F00611B60 нет.

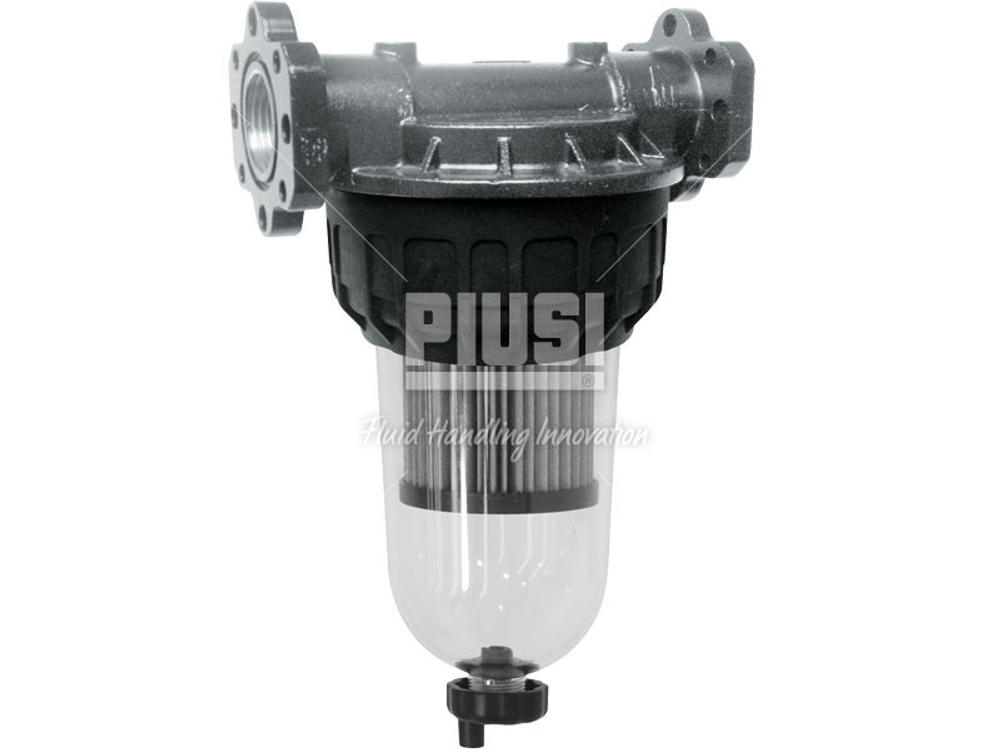

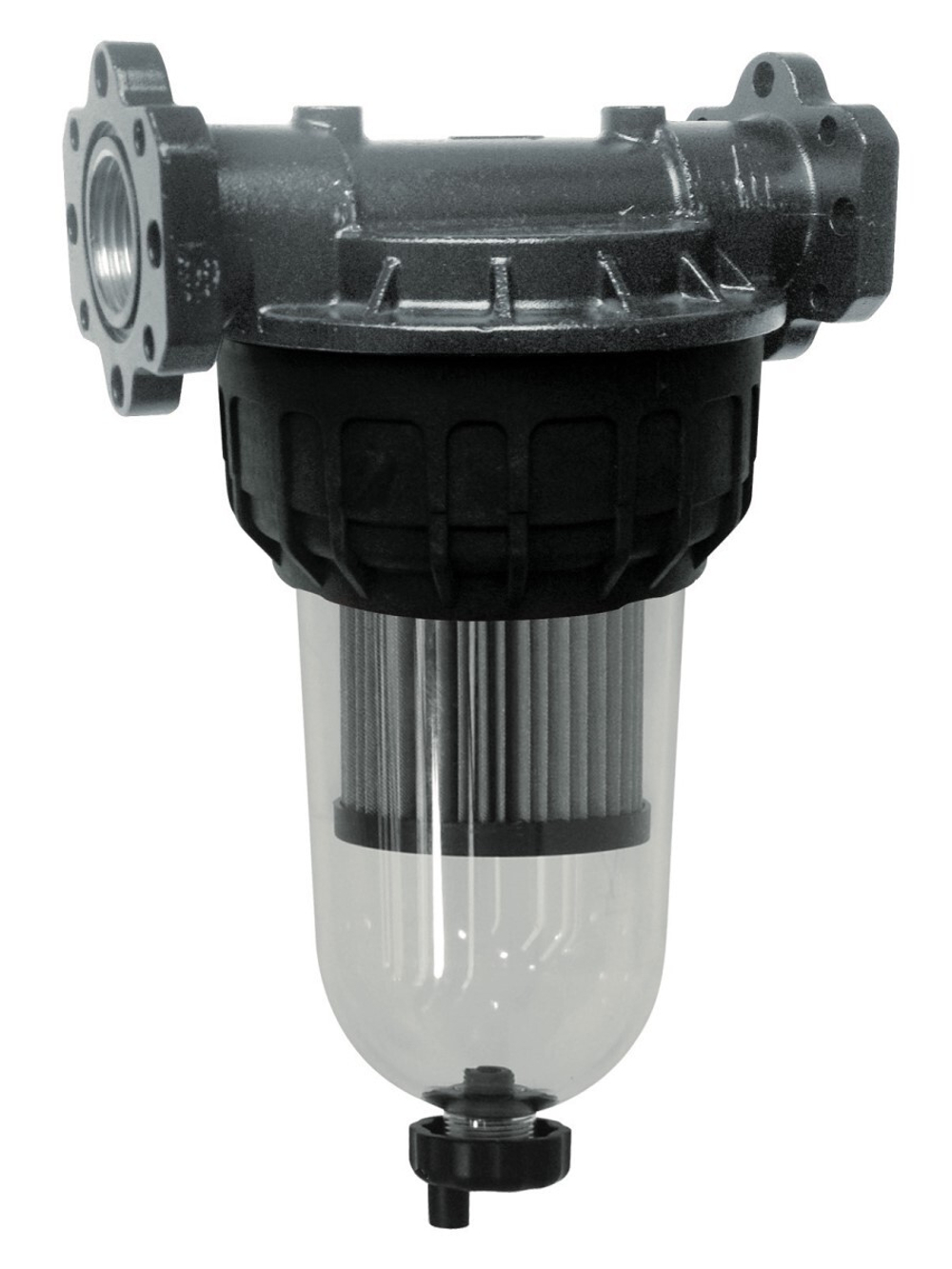

Устройство фильтра
Фильтр состоит из головки, прозрачной пластиковой колбы и съёмного картриджа. Топливо проходит через фильтрующий элемент; загрязнения можно наблюдать снаружи, не разбирая узел для каждого осмотра.
Нижний клапан предусмотрен для слива накопленных загрязнений. При установке оставьте к нему доступ, а под колбой — место для обслуживания и извлечения сменного элемента.
Место в топливной линии
Серия CLEAR CAPTOR предусматривает установку на всасывании или напорной стороне. Конкретное размещение выбирают по схеме установки и руководству фильтра. В обоих случаях соединения должны соответствовать размеру 1″ BSP и допустимым параметрам линии.
100 л/мин — максимальная пропускная способность этого исполнения. При подборе учитывайте расход через насос, рукав и пистолет. Засорённый элемент повышает сопротивление, поэтому скорость выдачи может уменьшаться по мере накопления примесей.
Рабочее давление фильтра ограничено 5 бар. Если насос способен создавать большее давление, режим подачи должен соответствовать фильтру и другим подключённым деталям.
Осмотр и сменный картридж
Прозрачная колба помогает замечать загрязнения в топливе. Если подача ухудшилась, проверьте состояние элемента и линии: замена насоса не устранит сопротивление забитого фильтра.
Для F00611B60 предусмотрен сменный картридж F00611060 CLEAR CAPTOR STRAINER. Это отдельный элемент для уже установленного фильтра. При заказе указывайте исполнение STRAINER, чтобы не получить картридж другого назначения.
Обслуживание сливного клапана и смену элемента выполняют по руководству узла. Периодичность определяется условиями работы и загрязнённостью топлива; единого интервала для любой установки здесь нет.
Другие исполнения CLEAR CAPTOR
F00611B60 предназначен для грубой очистки от механических примесей. Для более тонкой механической очистки в серии есть F00611B00 CLEAR CAPTOR FILTER: в его таблице указано 5 мкм и пропускная способность до 100 л/мин.
Для удаления воды предусмотрен F00611B10 CLEAR CAPTOR WATER FILTER с водопоглощающим элементом. Его пропускная способность — до 70 л/мин. Это другое исполнение, которое нужно учитывать при выборе расхода всей установки.
Где используется
- Перекачка из топливной ёмкости. Задержание механических примесей перед дальнейшей выдачей дизельного топлива.
- Ведомственный заправочный пост. Осмотр загрязнений в прозрачной колбе при обслуживании фильтра линии.
- Установка для биодизеля. Грубая очистка совместимого топлива в пределах расхода и давления фильтра.
Комплектация
Артикул F00611B60 обозначает фильтрующий узел: в таблице поставки указаны одна головка и один картридж. Запасной картридж F00611060 заказывают для замены элемента.
Фитинги и место установки подбирают к существующей линии. При заказе нескольких фильтров нужно различать полный узел и отдельно сменные элементы.
Частые вопросы
Этот фильтр удаляет воду?
Нет, у STRAINER F00611B60 не предусмотрено водопоглощение. Для этой задачи есть отдельное исполнение F00611B10 WATER FILTER.
Какой картридж нужен на замену?
F00611060 CLEAR CAPTOR STRAINER. При заказе сверяйте код установленного узла.
В комплекте весь фильтр или только элемент?
F00611B60 включает головку и картридж. Код F00611060 относится к отдельно сменному элементу.
Можно ли установить фильтр перед насосом?
Серия предусматривает применение на всасывании и на выдаче. Место и порядок монтажа выбирают по руководству и схеме конкретной линии.
Почему расход снизился после некоторого времени работы?
Одной из причин может быть накопление загрязнений в картридже. Проверьте элемент и состояние линии, прежде чем менять исправный насос.
