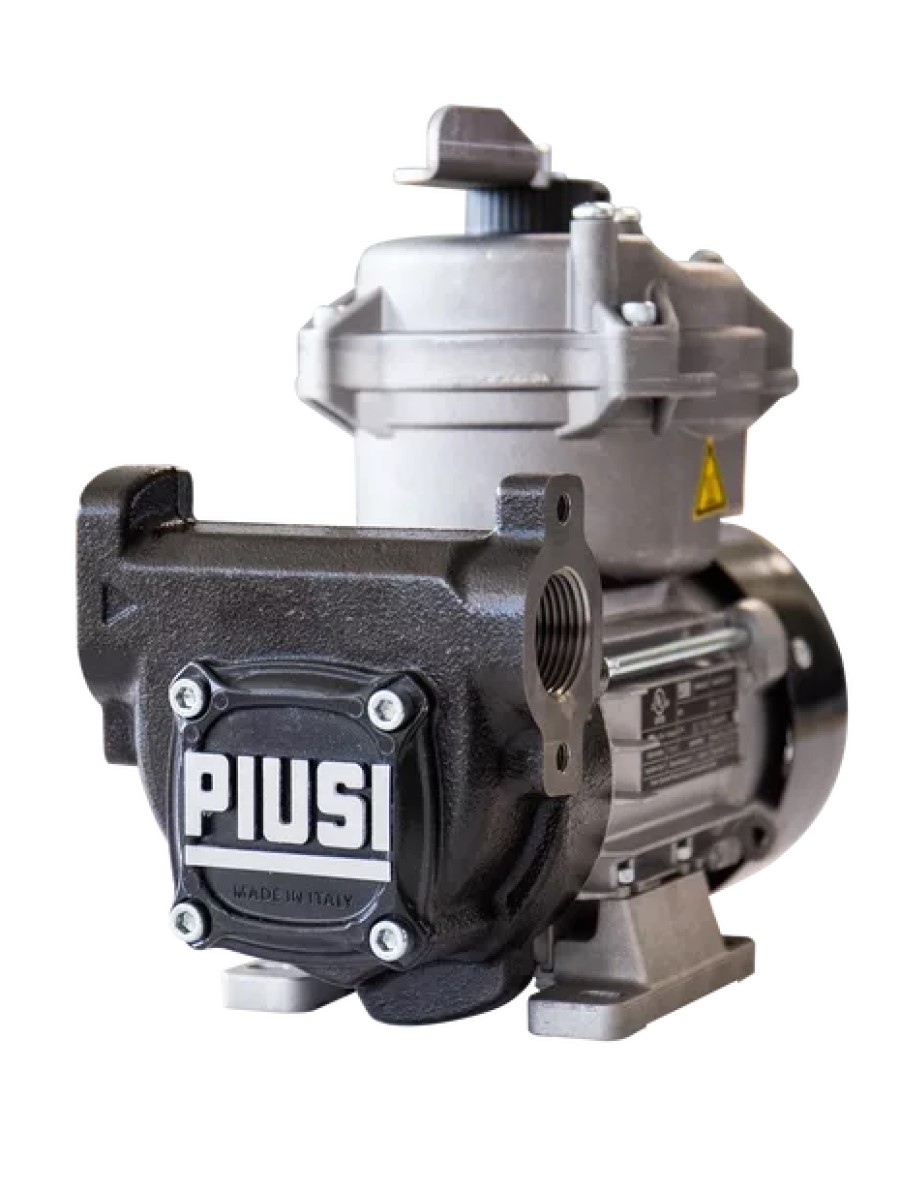

PIUSI Panther EX 56 (F00580000) — самовсасывающий электрический роторно-лопастной насос для перекачки бензина, дизельного топлива и керосина. Предназначен для установки на топливные резервуары, заправочные посты и промышленные системы перекачки горючих жидкостей.
Насос работает от сети 230 В, 50 Гц, обеспечивает максимальную подачу до 56 л/мин и рассчитан на непрерывный режим S1. Мощность электродвигателя составляет 500 Вт. Исполнение F00580000 оснащено монтажными опорами и имеет входное и выходное присоединения 1″ BSP.
Взрывозащищённое исполнение ATEX/IECEx
Главное отличие Panther EX 56 от обычных насосов для дизельного топлива — конструкция, предназначенная для эксплуатации с бензином и другими совместимыми горючими жидкостями.
Насос имеет сертификацию ATEX/IECEx. В актуальной инструкции PIUSI для серии Panther EX 56 приведена маркировка II 2G Ex db h IIA T4 Gb, предусматривающая применение оборудования в газовой взрывоопасной зоне 1 при соблюдении установленных условий.
При подборе оборудования необходимо учитывать классификацию зоны установки, свойства рабочей жидкости, маркировку конкретного насоса и требования действующих норм.
Взрывозащищённое исполнение насоса не означает, что вся собранная заправочная станция автоматически соответствует требованиям ATEX. Раздаточный пистолет, счётчик, фильтр, рукава и электрические соединения также должны быть подобраны для соответствующих условий эксплуатации.
Особенности конструкции
- Самовсасывающий лопастной механизм. Предназначен для перекачки топлива из совместимых резервуаров и ёмкостей.
- Подача до 56 л/мин. Позволяет использовать насос в системах выдачи бензина и дизельного топлива.
- Непрерывный режим S1. Электродвигатель рассчитан на продолжительную работу при соблюдении установленных производителем условий.
- Встроенный перепускной клапан. Предусмотрен для кратковременной работы при закрытии напорной линии; длительная циркуляция через байпас не допускается.
- Чугунный корпус. Предназначен для промышленной эксплуатации.
- Ротор из спечённой стали. Используется совместно с лопатками из технополимера.
- Уплотнения FKM (Viton). Применяются в конструкции насоса для работы с предусмотренными видами топлива.
- Присоединения 1″ BSP. Позволяют подключать совместимые топливные трубопроводы и рукава.
Производительность и рабочее давление
Максимальная подача Panther EX 56 составляет 56 л/мин. Фактическая скорость перекачки зависит от высоты всасывания, длины и диаметра топливопроводов, сопротивления фильтров, счётчика и раздаточного пистолета.
В актуальной инструкции PIUSI для Panther EX 56 230/50 на образце заводской таблички указано максимальное давление 2,2 бар. Для окончательного подбора системы следует сверять параметры по шильдику и документации поставляемого исполнения.
Насос рассчитан на непрерывный режим работы S1. При этом перепускной клапан не предназначен для длительной работы с закрытым раздаточным пистолетом.
Совместимость с топливом
PIUSI Panther EX 56 предназначен для перекачки бензина, дизельного топлива и керосина. Возможность использования с другими видами топлива и специальными смесями необходимо проверять по актуальной документации производителя.
Для моторных и трансмиссионных масел, антифриза, AdBlue, растворителей и других технических жидкостей следует выбирать насосы с подтверждённой химической совместимостью.
Подключение и монтаж
Исполнение F00580000 поставляется как отдельный насос с монтажными опорами для установки на подходящем основании. Входное и выходное присоединения — 1″ BSP.
При проектировании необходимо предусмотреть совместимую всасывающую магистраль, напорную линию, топливный фильтр и раздаточное оборудование.
Электрическое подключение, защитное заземление и выравнивание потенциалов выполняют в соответствии с инструкцией PIUSI и требованиями к взрывоопасным зонам. Монтаж должен выполняться квалифицированным персоналом.
Необходимо исключать подсос воздуха на всасывании, утечки топлива и применение компонентов, не рассчитанных на условия эксплуатации с бензином.
Отличие от обычного Panther 56
Стандартный PIUSI Panther 56 предназначен прежде всего для перекачки дизельного топлива. Panther EX 56 разработан для систем, в которых требуется работа с бензином и подтверждённая взрывозащита.
Поэтому модели нельзя считать взаимозаменяемыми только на основании схожей производительности и названия.
Для перекачки исключительно дизельного топлива вне взрывоопасной зоны можно рассмотреть обычный Panther 56. Если требуется перекачивать бензин, необходимо выбирать оборудование с соответствующим назначением и подтверждённой защитой.
Где используется
- Топливные хозяйства предприятий. Перекачка бензина и дизельного топлива между совместимыми резервуарами.
- Заправочные посты. Оснащение систем выдачи топлива с учётом требований к взрывозащите.
- Строительные и горнодобывающие предприятия. Организация топливоснабжения машин и оборудования.
- Автопарки. Комплектация заправочных установок для собственного транспорта.
- Промышленные объекты. Сборка насосных узлов для совместимых горючих жидкостей.
Комплектация
- Электрический насос PIUSI Panther EX 56 F00580000.
- Монтажные опоры для крепления насоса.
- Инструкция производителя.
Топливные рукава, фильтр, счётчик, раздаточный пистолет, бочковой адаптер и дополнительные элементы заправочной системы в комплект отдельного насоса F00580000 не входят.
Частые вопросы
Подходит ли Panther EX 56 для бензина?
Да. Насос предназначен для бензина, дизельного топлива и керосина в соответствии с условиями производителя.
Чем Panther EX отличается от обычного Panther 56?
Главное отличие — взрывозащищённое исполнение ATEX/IECEx и подтверждённая пригодность для перекачки бензина.
Можно ли использовать насос непрерывно?
Да. Для Panther EX 56 предусмотрен режим S1. Однако длительная работа с закрытым выходом через перепускной клапан не допускается.
Какое питание требуется?
Однофазная сеть 230 В, 50 Гц. Номинальная мощность насоса составляет 500 Вт.
Входит ли счётчик топлива в комплект?
Нет. Артикул F00580000 обозначает отдельный насос. Для учёта топлива можно подобрать совместимый расходомер во взрывозащищённом исполнении.
Можно ли установить насос на бочку?
Для бочковой установки PIUSI выпускает специальное исполнение Panther EX 56 DRUM F00580010. У модели F00580000 предусмотрены монтажные опоры.
