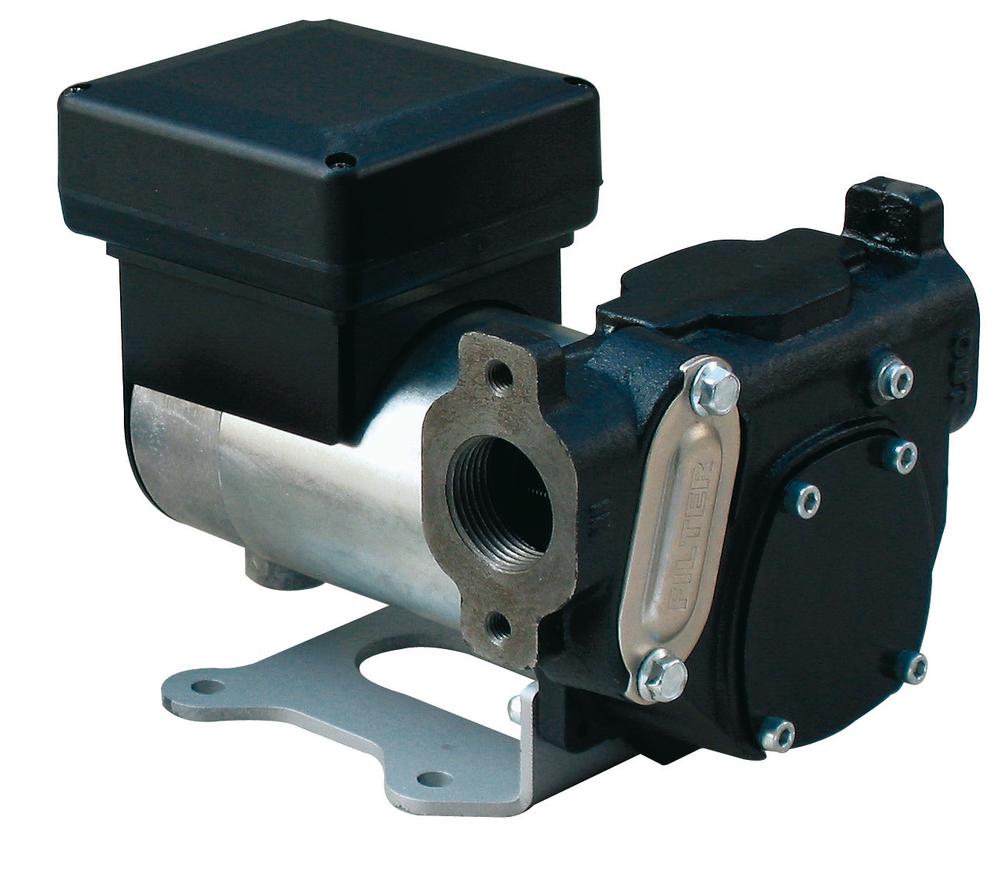

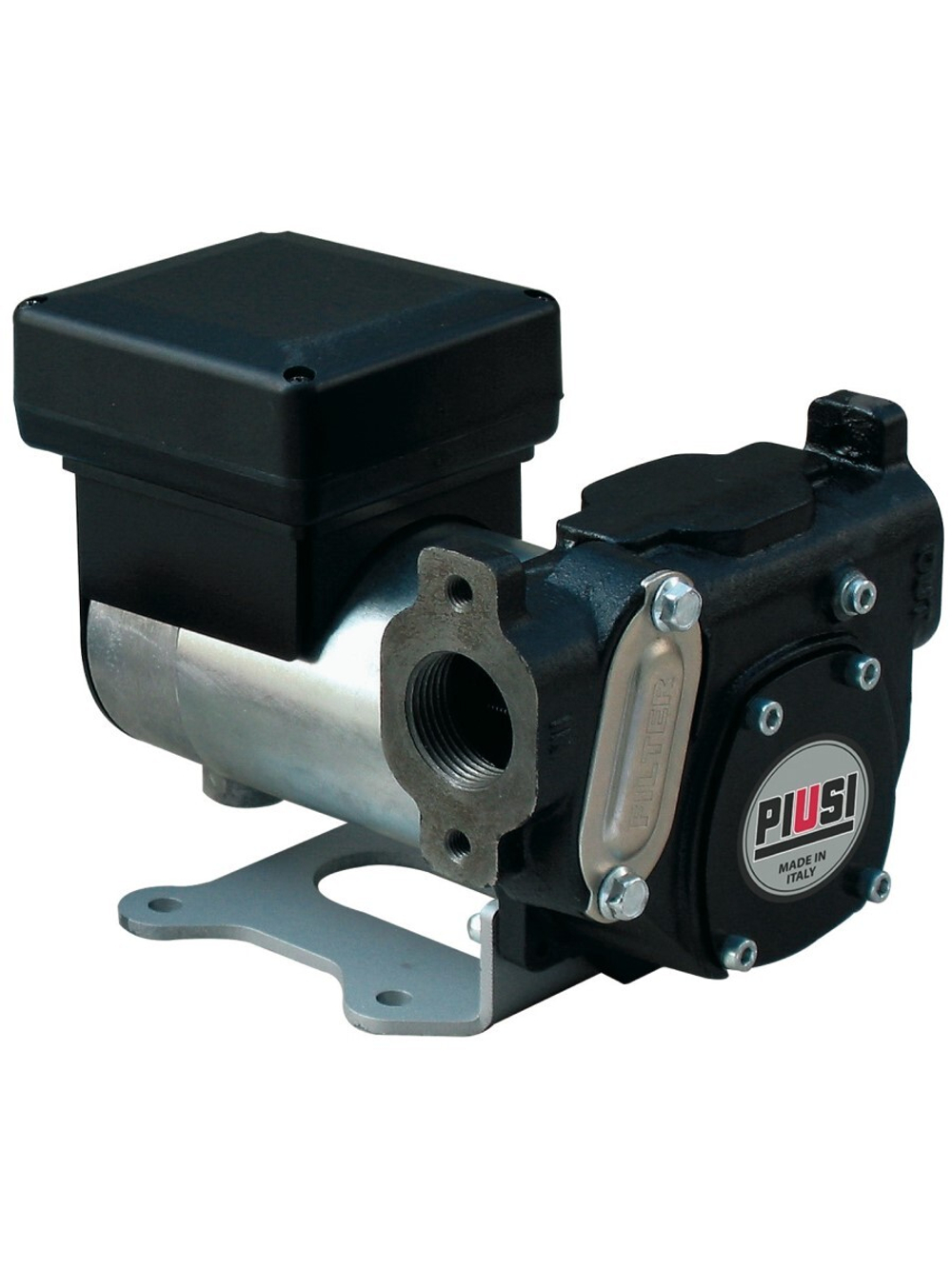

PIUSI PANTHER DC, артикул F0034000B — самовсасывающий роторно-лопастной насос для дизельного топлива с питанием 12 В постоянного тока. Максимальная подача этого исполнения — 56 л/мин, рабочий цикл — 30 минут. Насос выбирают для заправочного оборудования с аккумуляторным питанием.
F0034000B поставляется как отдельный насос без комплектного кабеля. Это позволяет подобрать подключение и раздаточную линию под свою ёмкость, длину рукавов и нужное оснащение. В конструкцию встроены фильтр, перепускной клапан и выключатель.
Конструкция PANTHER DC
- Чугунный корпус образует насосную часть.
- Ротор из спечённой стали и лопасти из ацеталя обеспечивают перемещение дизельного топлива.
- Обслуживаемый входной фильтр задерживает крупные примеси.
- Перепускной клапан предусматривает обход потока при росте давления.
- Встроенный выключатель служит для управления включением насоса.
- Порты 1″ BSP позволяют подключить заборную и раздаточную линии.
Как насос забирает топливо
Электродвигатель вращает ротор с лопастями. Топливо поступает через вход насосной части и перемещается к выходу в напорную линию. Самовсасывающее исполнение предназначено для забора из ёмкости по подходящему всасывающему рукаву.
Герметичность заборной линии важна для работы. Подсос воздуха через соединение или повреждённый рукав затрудняет поступление топлива. Перед подбором сообщите, где находится насос относительно уровня жидкости в резервуаре.
Подача и периодическая заправка
Для F0034000B указана максимальная подача 56 л/мин. Реальная скорость на пистолете зависит от высоты и условий всасывания, сопротивления рукавов, фильтра, счётчика и раздаточной арматуры.
Рабочий цикл 30 минут учитывают при последовательной заправке техники. Если нужна длительная непрерывная выдача на стационарном посту, насос выбирают по соответствующему режиму работы.
Наличие перепускного клапана не означает автоматическую остановку двигателя при закрытии пистолета. Для управления по открытию и закрытию раздаточной арматуры требуется отдельная предусмотренная система.
Питание от источника 12 В
Насос рассчитан на 12 В. Для двигателя указаны мощность 300 Вт и максимальный ток 35 А. Источник питания и проводку подбирают с учётом этой нагрузки и схемы производителя.
При недостаточном питании напряжение под нагрузкой может снижаться, что ухудшает работу двигателя и подачу топлива. Поэтому перед сборкой мобильного комплекта проверяют не только напряжение аккумулятора, но и электрическое подключение насоса.
F0034000B — одновольтное исполнение на 12 В. В семье PANTHER DC есть отдельные двухвольтные насосы 24/12 В, но их возможность работы от двух напряжений не относится к этому артикулу.
Всасывающий рукав и положение ёмкости
Вход и выход имеют резьбу 1″ BSP. В техническом листе для всасывающего рукава указан минимальный диаметр 1″. Рукав должен подходить для дизельного топлива и условий забора.
Каталожная схема приводит максимальную высоту всасывания 2 м без обратного клапана и 4 м с ним. Эти значения относятся к предусмотренным условиям; длина рукава, герметичность и подготовка к пуску также влияют на забор топлива.
Если бак находится далеко или значительно ниже насоса, линию всасывания проверяют отдельно. Более мощный источник питания не устраняет сопротивление слишком длинного или узкого рукава.
Встроенный фильтр и качество топлива
В актуальном техническом листе указан фильтр 500 мкм. Он обеспечивает грубую очистку перед насосным механизмом и доступен для обслуживания.
Такой фильтр не заменяет отдельный узел тонкой очистки или водоотделения. Если требования техники предусматривают более чистое топливо, соответствующий фильтр выбирают для всей раздаточной установки с учётом его расхода и сопротивления.
Где используется
- Мобильное заправочное оборудование: насосный узел с аккумуляторным питанием 12 В.
- Сельскохозяйственное предприятие: периодическая выдача дизельного топлива технике.
- Строительный или дорожный участок: сборка раздаточной установки возле собственной ёмкости.
- Ремонтная база: замена отдельного насосного агрегата с сохранением подходящих рукавов и арматуры.
Комплектация и версия с кабелем
Для F0034000B в каталоге указаны насос PANTHER DC и инструкция. Кабель питания, рукава, пистолет, счётчик и ёмкость подбирают при комплектации заправочной установки.
Исполнение F0034001C имеет кабель 2 м с зажимами. Его максимальная подача, питание и рабочий цикл совпадают с этой 12-вольтовой версией. При заказе важно различать насос без кабеля и поставку с готовым проводом.
Частые вопросы
Можно ли подключить F0034000B к аккумулятору 24 В?
Нет, это насос на 12 В. Для 24 В выбирают подходящее отдельное исполнение PANTHER DC.
Есть ли кабель питания в поставке?
У F0034000B кабель не указан. Насос с кабелем 2 м и зажимами имеет артикул F0034001C.
Сколько времени насос может работать?
Для этой версии указан рабочий цикл 30 минут. Дальнейший режим выбирают по инструкции производителя.
Какая тонкость встроенного фильтра?
В актуальном листе PANTHER DC указаны 500 мкм. Для тонкой очистки и водоотделения предусматривают отдельное оборудование.
Насос выключится, если закрыть пистолет?
Перепускной клапан не является электрическим выключателем. Автоматическую остановку обеспечивает соответствующая система управления.
Нужен ли счётчик топлива?
Если необходимо учитывать выдачу, его подбирают отдельно. Счётчик должен подходить для дизеля, фактического расхода и схемы линии.
Подойдёт ли насос для бензина?
Для F0034000B указано дизельное топливо. Бензиновая задача требует насоса с подтверждённым соответствующим назначением.
Можно ли получить 56 л/мин с любым рукавом?
Это максимальная подача. Длина, диаметр и сопротивление рукавов, фильтра и пистолета влияют на расход при заправке.
