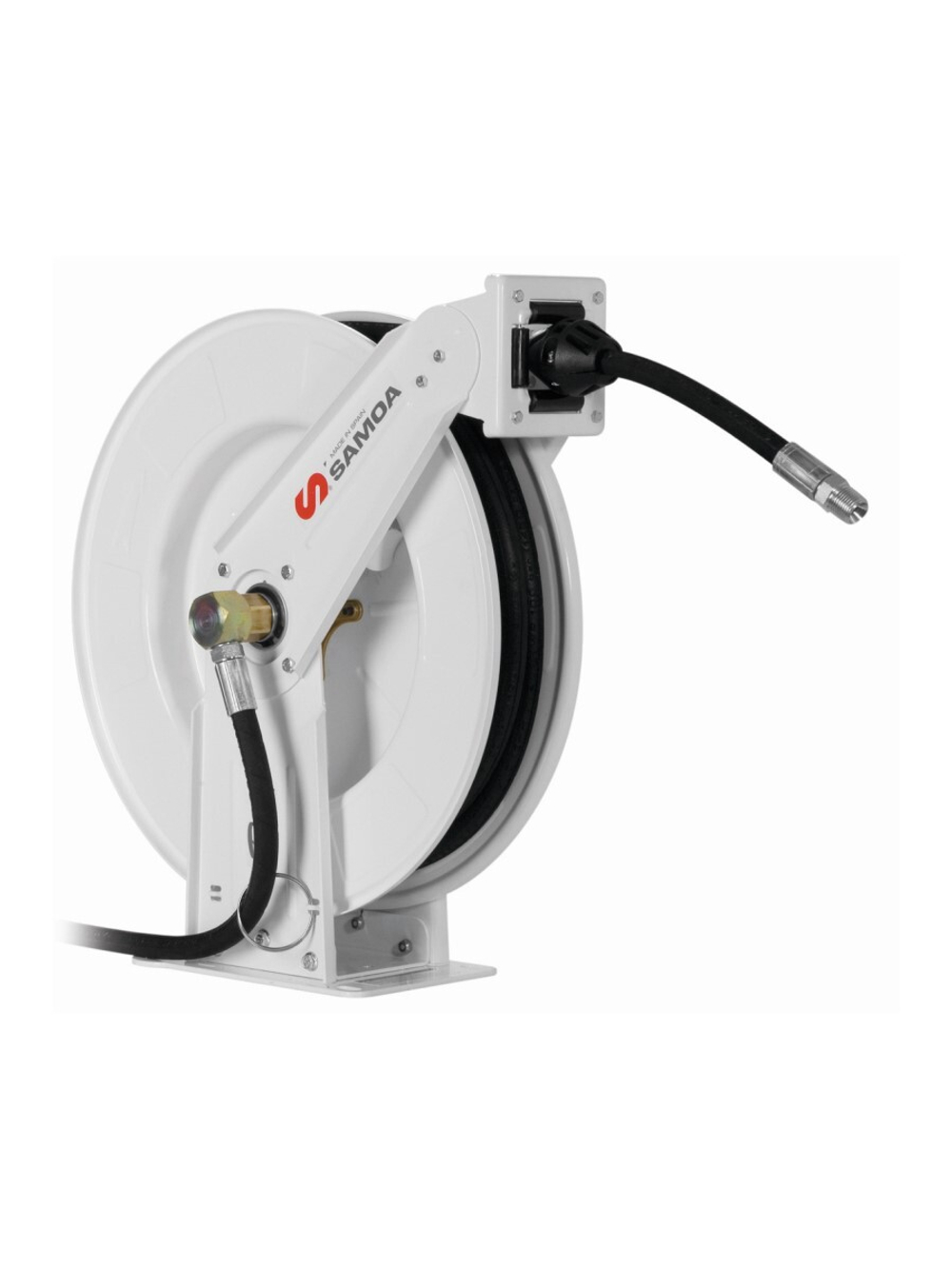

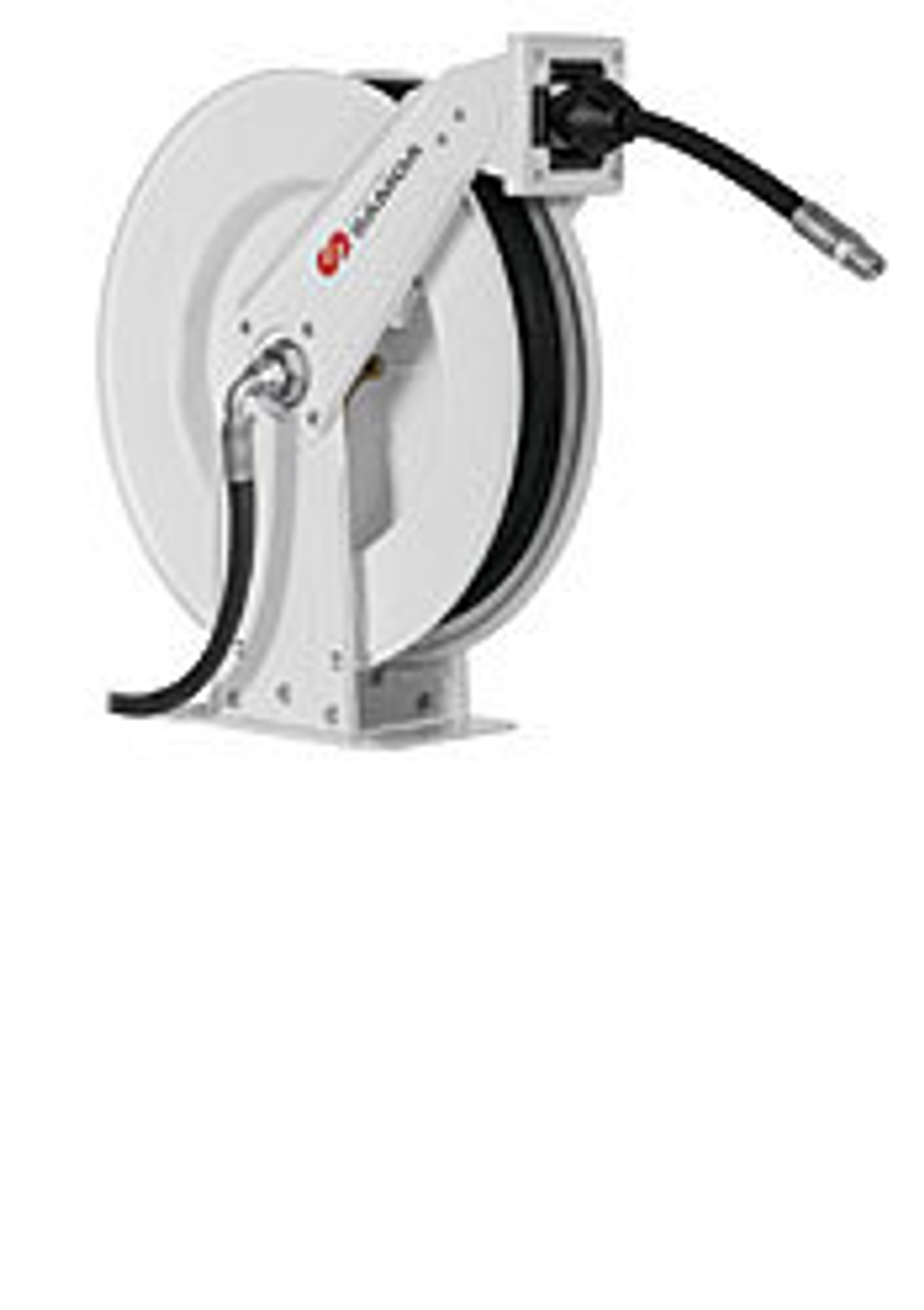

SAMOA RM12 (501100) — открытая автоматическая катушка для сжатого воздуха, воды и растворов антифриза. Установлен рукав длиной 10 м с внутренним диаметром 3/8″. Максимальное рабочее давление комплектного исполнения — 15 бар.
Катушка подходит для ремонтного поста или производственного рабочего места, где рукав нужно многократно подводить к оборудованию и убирать после работы. Двухопорная конструкция удерживает барабан с обеих сторон.
Двухопорный барабан и пружинный возврат
Силовая пружина возвращает рукав на барабан, когда оператор освобождает фиксацию. Вытянутый участок можно оставить на рабочей длине, а затем смотать под контролем руки.
Металлические опоры и защитное покрытие рассчитаны на использование в сервисной среде. Открытая конструкция позволяет осматривать рукав и зону намотки. Направление выхода рукава согласуют с положением катушки на рабочем месте.
Рукав 10 м для воздуха и воды
В артикул 501100 входит рукав 10 м×3/8″. Допустимое давление 15 бар относится именно к этому сочетанию катушки и рукава. Его не следует заменять значениями других катушек RM12 для масла или смазки.
Длина 10 м удобна для обслуживания машины или оборудования рядом с точкой установки. При выборе учитывают необходимый маршрут рукава, а также расход подключаемого инструмента или раздаточного устройства.
Два разных резьбовых подключения
Вход соединительного рукава — 1/2″ BSP с наружной резьбой. На конце рабочего рукава — 3/8″ BSPT с наружной резьбой. Это разные размеры и типы резьбового соединения, поэтому арматуру подбирают для каждого конца отдельно.
Катушку используют с внешним источником воздуха или жидкости. Она организует хранение и подвод рукава, но не создаёт давление и не регулирует его.
Отличие от масляной и смазочной RM12
Модель 501100 предназначена для воздуха, воды и антифриза при давлении до 15 бар. В той же серии 501200 имеет масляный рукав и предел 160 бар, а 501300 — рукав для консистентной смазки и предел 350 бар.
Такие варианты нельзя считать одинаковыми только по общему барабану RM12. Для замены и заказа важен полный артикул, материал и размер рукава, допустимое давление и соединения.
Где установить катушку
Регулируемые опоры позволяют выбрать положение для монтажа на стене, потолке или другом подходящем основании. Катушку размещают так, чтобы рукав шёл к рабочей зоне без резких перегибов и не пересекал проходы без необходимости.
Типичные задачи —подвод воздуха к пневмоинструменту, выдача воды и совместимого антифриза на посту обслуживания. Для разных сред предусматривают соответствующую чистоту линии и раздаточный инструмент.
Частые вопросы
Какое максимальное давление у 501100?
15 бар для комплектного исполнения с рукавом 10 м×3/8″.
Почему у похожей RM12 указано 160 или 350 бар?
Это другие артикулы с рукавами для масла или смазки. Их параметры не относятся к 501100.
Какое соединение на свободном конце?
3/8″ BSPT с наружной резьбой. На входе указан размер 1/2″ BSP с наружной резьбой.
Нужно ли покупать рукав отдельно?
Нет. Артикул 501100 включает рукав 10 м×3/8″.
Есть ли электродвигатель для намотки?
Нет. Возврат пружинный и не требует электрического питания.
