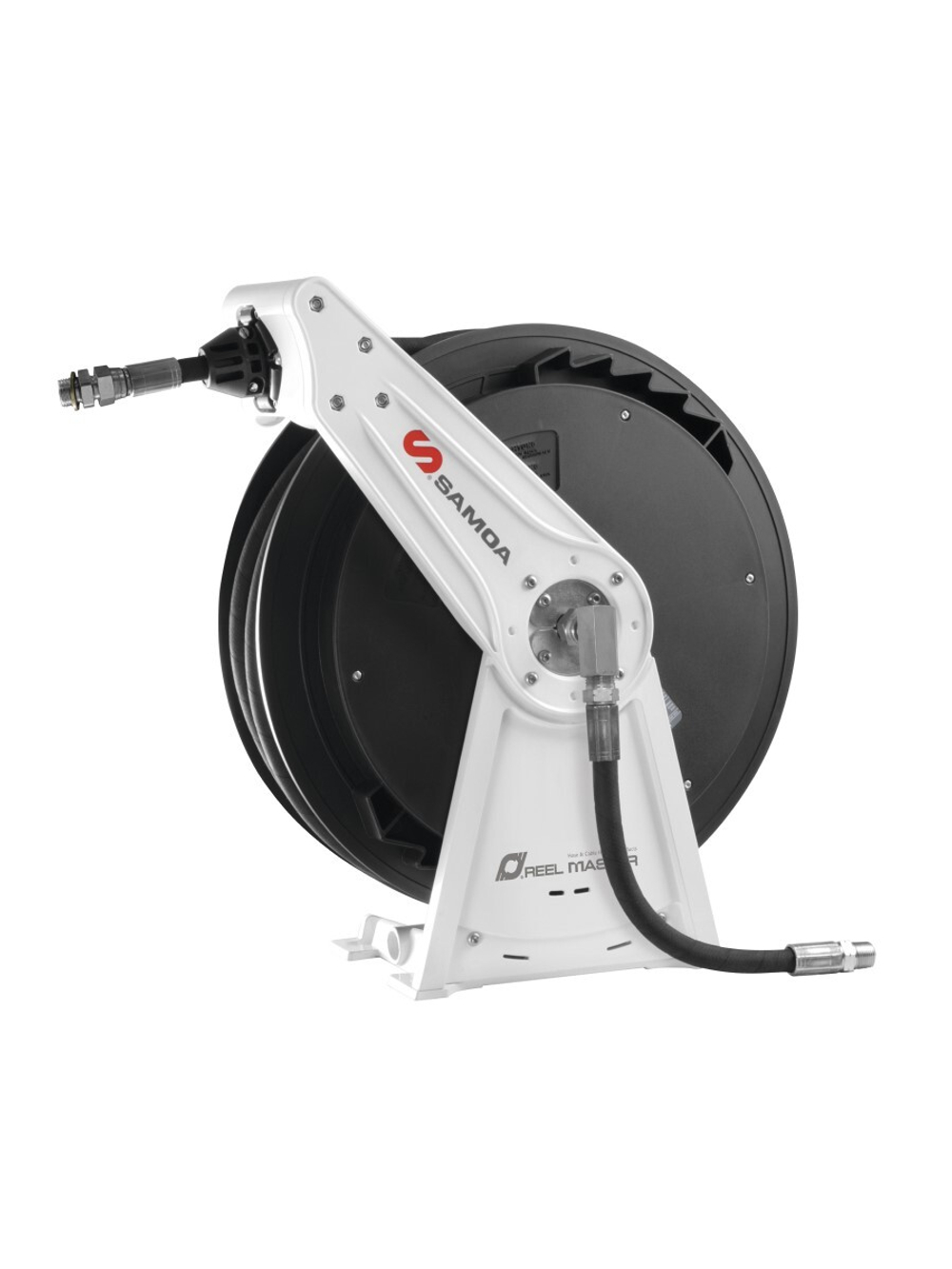

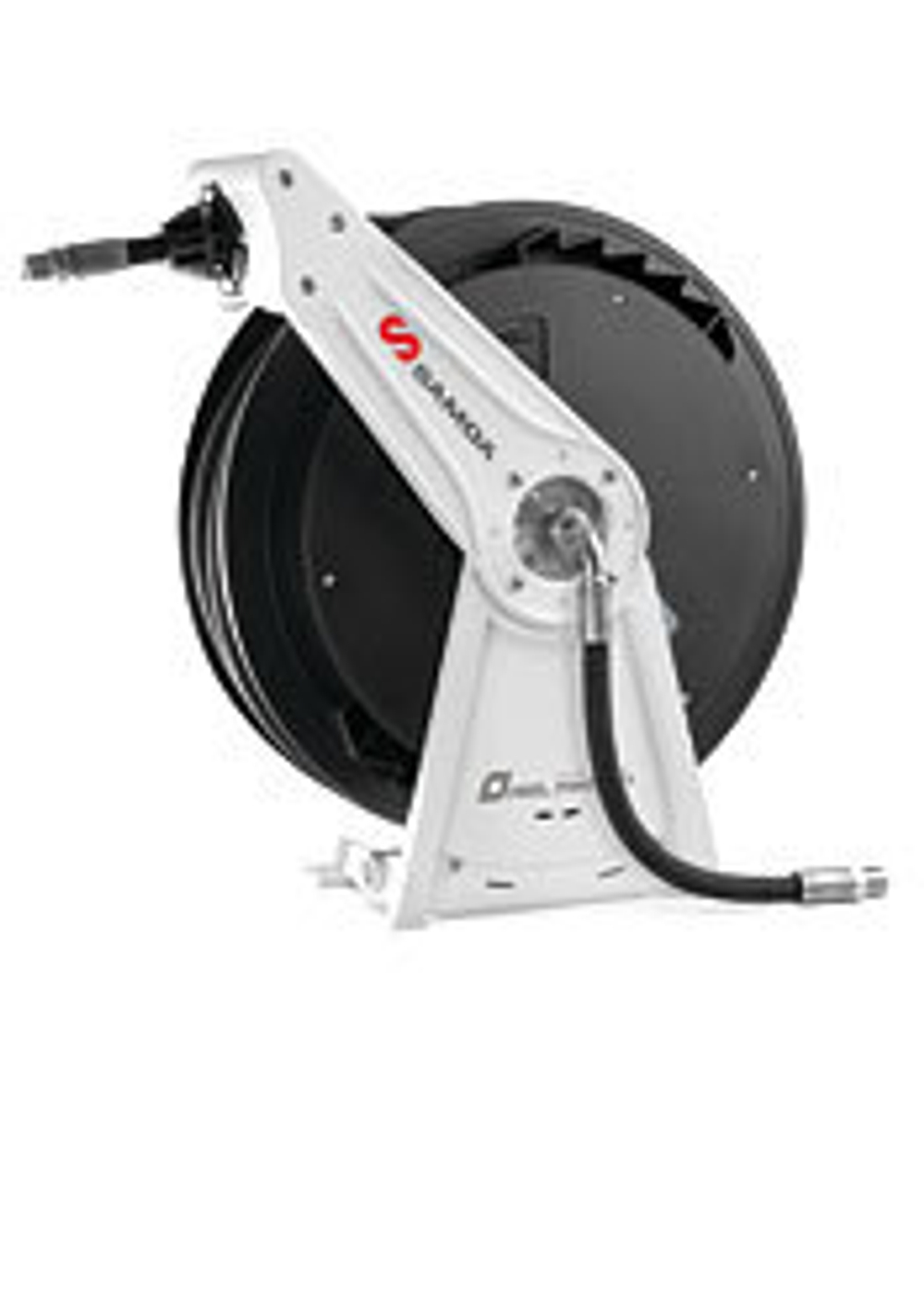

SAMOA RM-12S (506121) — открытая пружинная катушка с рукавом 15 м для воздуха, воды и растворов антифриза. Внутренний диаметр рукава — 3/8″, допустимое давление — 15 бар. Входное и выходное присоединения имеют наружную резьбу 3/8″ BSP.
Катушку устанавливают на рабочем посту, где рукав регулярно вытягивают к машине или инструменту и затем убирают. Пружинный возврат помогает хранить рукав на барабане, а переставляемая направляющая позволяет выбрать положение под настенный, потолочный или другой монтаж.
Особенности конструкции
- Алюминиевые основание и опора. Удерживают катушку и направляющий узел.
- Композитный барабан. Служит для укладки комплектного рукава.
- Стальная возвратная пружина. Создаёт усилие при вытягивании и сматывании.
- Два закрытых шариковых подшипника. Облегчают вращение барабана при работе с рукавом.
- Направляющий узел с шестью роликами. Уменьшает трение и риск защемления рукава на выходе.
- Полнопроходные вал и поворотный узел. Предусмотрены для прохождения рабочей среды через катушку.
Открытая конструкция позволяет видеть состояние укладки рукава. Положение направляющей опоры меняют под расположение рабочего места, чтобы рукав выходил в удобном направлении.
Пружинный возврат и фиксация
Для работы вытягивают нужную длину рукава. Пружина обеспечивает возврат на барабан, а механизм фиксации позволяет использовать рукав на выбранном вылете по порядку, указанному в инструкции катушки.
Шесть направляющих роликов помогают рукаву проходить через выходной узел при разных направлениях вытягивания. При установке важно расположить катушку так, чтобы рукав не тёрся о внешние конструкции за пределами роликов.
Ограничитель возврата входит в исполнение с рукавом. Он задаёт положение свободного конца у направляющего узла и помогает оставить его доступным для следующей операции.
Воздух, вода и антифриз
506121 предназначена именно для воздуха, воды и растворов антифриза. Для этой группы указан температурный диапазон от −20 до +60 °C. Контактирующие материалы — латунь, ацеталь и нитрильная резина.
Для конкретного антифриза проверяют совместимость его состава с этими материалами. Температурный диапазон катушки также учитывают вместе с состоянием рабочей жидкости: морозостойкость рукава не означает, что вода внутри него не замёрзнет.
Исполнения RM-12S для масла, AdBlue, смазки высокого давления и горячей воды отличаются материалами и рукавами. Для этих задач выбирают соответствующий артикул, а не любое изделие той же серии.
Длина, диаметр и давление
Раздаточный рукав длиной 15 м позволяет работать на удалении от установленной катушки. Длину выбирают по наиболее удалённой точке обслуживания, учитывая расположение препятствий и направление выхода.
Диаметр 3/8″ относится к внутреннему проходу рукава. Он важен для требуемого расхода воздуха или жидкости. При большой потребности инструмента в потоке учитывают потери по длинному рукаву, а не только совпадение резьбы соединений.
Допустимое давление — 15 бар. Катушку, подающую линию, фитинги и подключённый инструмент выбирают так, чтобы их параметры соответствовали рабочему давлению. Исполнение 506121 не предназначено для масляной линии высокого давления.
Монтаж на рабочем месте
Для серии предусмотрены установка на стене, потолке, полу или ёмкости. Основание крепят на подходящей опоре, а направляющий узел переставляют под выбранное направление выхода рукава.
При выборе места проверьте, сможет ли рукав свободно доходить до рабочей зоны. Высота установки должна позволять получить доступ к свободному концу и не создавать постоянного трения о край ворот, балку или корпус оборудования.
Крепёж и опору подбирают под нагрузку катушки и усилия при вытягивании рукава. Для обслуживания оставляют доступ к барабану, входному соединению и направляющим роликам.
Подключение и комплектность
В исполнении 506121 предусмотрены раздаточный рукав 15 м, входной рукав 0,8 м и ограничитель возврата. Короткий входной рукав соединяет катушку с подающей магистралью, а длинный используют на рабочем месте.
Присоединение входного рукава и конец раздаточного имеют наружную резьбу 3/8″ BSP. Для подключения выбирают ответные фитинги с подходящей резьбой и допустимыми параметрами. Конечный инструмент, пистолет или быстросъём подбирают для нужной операции.
Где используется
- Ремонтный пост. Подвод воздуха к пневматическому инструменту с уборкой рукава после работы.
- Сервисный участок. Подача воды или совместимого раствора антифриза к месту обслуживания.
- Производственная мастерская. Организация постоянной точки подключения рядом с рабочей зоной.
Место и рабочую среду определяют до заказа. Один и тот же артикул может подходить для разных перечисленных сред, но при смене жидкости учитывают её остатки в рукаве и требования подключаемого оборудования.
Отличие от 506101 и 506122
506101 также предназначена для воздуха, воды и растворов антифриза, но имеет рукав 10 м × 3/8″. 506121 выбирают, если требуется длина 15 м при том же диаметре.
506122 имеет длину 15 м, диаметр рукава и соединения 1/2″; давление также составляет 15 бар. Больший проход рассматривают, когда потребность инструмента или линии в потоке выше. Выбор выполняют по расходу и резьбе, а не только по длине катушки.
Частые вопросы
Катушка поставляется с рукавом?
Да, у 506121 рукав выдачи 15 м, входной рукав 0,8 м и ограничитель возврата.
Можно ли установить её на потолке?
Серия допускает потолочный монтаж. Направляющую опору устанавливают в положении, подходящем для выхода рукава.
Подойдёт ли катушка для масла под высоким давлением?
506121 предназначена для воздуха, воды и растворов антифриза при давлении до 15 бар. Для масла выбирают отдельное соответствующее исполнение.
Какой размер соединений на рукавах?
3/8″ BSP с наружной резьбой на входном присоединении и конце выдачи.
Чем она отличается от 506122?
У 506122 рукав и соединения 1/2″ вместо 3/8″. Длина 15 м и допустимое давление 15 бар у этих версий одинаковые.
Можно ли работать с антифризом?
Растворы антифриза входят в назначение. Для конкретного состава проверяют совместимость с латунью, ацеталем и нитрильной резиной.
Будет ли вода внутри рукава пригодна к работе при −20 °C?
Температурная стойкость катушки не предотвращает замерзание воды. Рабочая жидкость должна соответствовать условиям применения.
