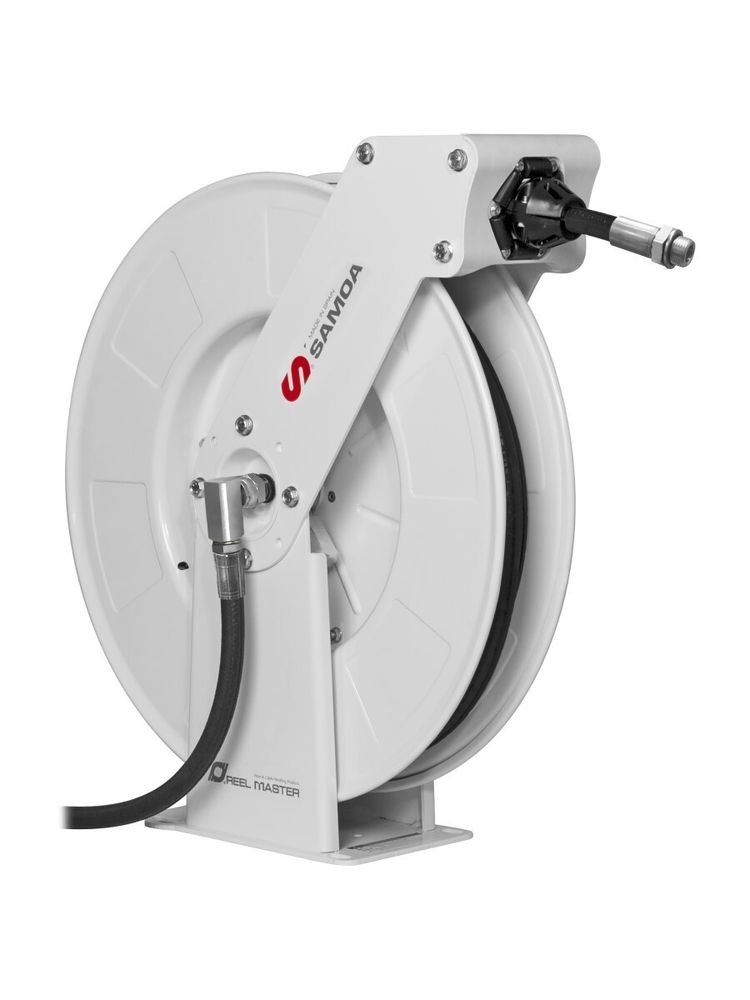

Катушка для консистентной смазки SAMOA RM12L 504351, 15 м, 3/8″

SAMOA RM12L 504351 — промышленная открытая шланговая катушка для подачи консистентной смазки и гидравлического масла. Предназначена для работы в составе стационарных и мобильных систем смазки, оснащённых подходящим насосом и раздаточным оборудованием. Катушка комплектуется рукавом длиной 15 м с внутренним диаметром 3/8″ и пружинным механизмом автоматической смотки.

Двухопорная металлическая конструкция серии RM12L рассчитана на интенсивную эксплуатацию в ремонтных мастерских, на промышленных предприятиях и в сервисных комплексах. Катушка позволяет организовать подачу смазки на удалённые точки обслуживания и хранить рукав в смотанном состоянии, уменьшая его контакт с полом, загрязнениями и движущейся техникой.

Особенности конструкции

• Двухопорная металлическая рама. Обеспечивает устойчивость катушки при разматывании и возврате рукава.
• Пружинный механизм. Позволяет автоматически сматывать рукав после завершения работы.
• Два закрытых шарикоподшипника. Облегчают вращение барабана и уменьшают нагрузку на возвратный механизм.
• Металлический барабан. Предназначен для эксплуатации в тяжёлых промышленных условиях.
• Направляющая рукава. Обеспечивает организованный вывод рукава и может устанавливаться в положении, соответствующем выбранному способу монтажа.
• Антикоррозионное покрытие. Порошковое эпоксидное покрытие защищает металлические элементы от воздействия производственной среды.

Рукав и рабочее давление

Катушка SAMOA 504351 поставляется с раздаточным рукавом длиной 15 м и внутренним диаметром 3/8″. Такой рукав применяется в системах подачи консистентной смазки и совместимых гидравлических масел.

В актуальной технической документации SAMOA для артикула 504351 указано рабочее давление 280 бар. В отдельных каталогах и предложениях поставщиков встречается значение 400 бар. Перед подключением к системе высокого давления необходимо сверить допустимое давление конкретной катушки, комплектного рукава, вертлюга и соединений.

Фактический расход смазки зависит от давления насоса, консистенции материала, температуры, длины рукава и сопротивления всех элементов магистрали. При перекачке густой смазки через 15-метровый рукав потери давления могут быть существенными.

Подключение и монтаж

Катушка оснащена входным присоединением 3/8″ BSP с наружной резьбой и выходным присоединением раздаточного рукава 1/4″ BSP с наружной резьбой. Длина входного соединительного рукава, указанная в карточке, составляет 0,8 м.

Конструкция серии RM12L предусматривает монтаж на полу, стене, потолке или подходящей монтажной платформе. Способ установки выбирают с учётом направления вытягивания рукава, нагрузки на крепления и доступности оборудования для обслуживания.

Перед вводом в эксплуатацию необходимо проверить надёжность крепления катушки, герметичность соединений, правильную работу пружинного механизма и соответствие допустимого давления всем элементам системы.

Совместимость с насосами для смазки

Катушка используется совместно с пневматическими или другими подходящими насосами для консистентной смазки. При подборе необходимо учитывать максимальное давление насоса, давление катушки и рукава, длину магистрали, консистенцию смазки и требуемый расход.

Особое внимание требуется при использовании насосов SAMOA Pumpmaster с высоким коэффициентом давления. Например, насос 55:1 при давлении воздуха 6 бар теоретически способен создать давление около 330 бар на стороне смазки. Это превышает паспортные 280 бар катушки 504351 по актуальному каталогу производителя.

Поэтому подключение насоса высокого давления без проверки совместимости недопустимо. При необходимости следует предусмотреть ограничение давления и использовать комплектующие с соответствующими характеристиками.

Где используется

• Ремонтные мастерские и автопарки. Организация постов подачи консистентной смазки при обслуживании грузовой техники.
• Строительные и горнодобывающие предприятия. Обслуживание экскаваторов, погрузчиков, карьерной и вспомогательной техники.
• Сельскохозяйственные предприятия. Смазка тракторов, комбайнов и других машин.
• Промышленные производства. Подача смазочных материалов к обслуживаемым узлам оборудования.
• Мобильные сервисные комплексы. Размещение раздаточного рукава в контейнерных мастерских и сервисных автомобилях.

Отличие от одноопорных катушек

SAMOA RM12L 504351 имеет двухопорную металлическую конструкцию, ориентированную на эксплуатацию в тяжёлых условиях. По сравнению с компактными одноопорными катушками такая компоновка подходит для стационарных промышленных постов, где важны жёсткость крепления и устойчивость к механическим нагрузкам.

Одноопорные модели SAMOA могут быть удобнее при ограниченном пространстве и необходимости уменьшить массу оборудования. При выборе следует сравнивать не только конструкцию, но и рабочее давление, диаметр рукава, условия монтажа и массу катушки.

Комплектация

• Открытая пружинная катушка SAMOA RM12L 504351 — 1 шт.
• Раздаточный рукав длиной 15 м, внутренний диаметр 3/8″.
• Входной соединительный рукав длиной 0,8 м.

Насос, раздаточный пистолет для смазки, монтажные крепления и дополнительные соединительные элементы подбираются отдельно в зависимости от схемы установки и фактической комплектации поставки.

Частые вопросы

Какое рабочее давление у катушки SAMOA 504351?
В актуальном каталоге SAMOA указано 280 бар. В других источниках встречается 400 бар, поэтому перед подключением оборудования высокого давления необходимо проверить характеристики конкретного исполнения.

Есть ли рукав в комплекте?
Да. Катушка 504351 поставляется с раздаточным рукавом длиной 15 м и внутренним диаметром 3/8″.

Катушка автоматически сматывает рукав?
Да. Модель оснащена пружинным возвратным механизмом.

Подходит ли катушка для консистентной смазки?
Да. SAMOA 504351 предназначена для консистентной смазки и совместимых масел. Возможность работы с конкретным материалом зависит от его свойств и параметров системы подачи.

Можно ли подключить насос SAMOA Pumpmaster 3?
Возможность подключения зависит от максимального давления насоса и настроек пневматического привода. Необходимо исключить превышение допустимого давления катушки и всех её комплектующих.

Можно ли закрепить катушку на потолке?
Да. Производитель предусматривает потолочный, настенный и напольный монтаж, а также установку на подходящую платформу.

Чем отличается рукав 3/8″ от 1/4″?
При прочих равных больший внутренний диаметр уменьшает гидравлическое сопротивление, что особенно важно при подаче густой смазки на значительное расстояние. Однако необходимо учитывать рабочее давление конкретной модели рукава.

Подходит ли катушка для мобильной мастерской?
Да, при наличии подходящего места крепления и соблюдении требований к монтажу, давлению и защите оборудования при транспортировке.

Как обслуживать пружинный механизм?
Необходимо периодически проверять работу смотки, состояние рукава, направляющей и креплений. Разборку пружинного механизма следует выполнять только в соответствии с инструкцией производителя.
