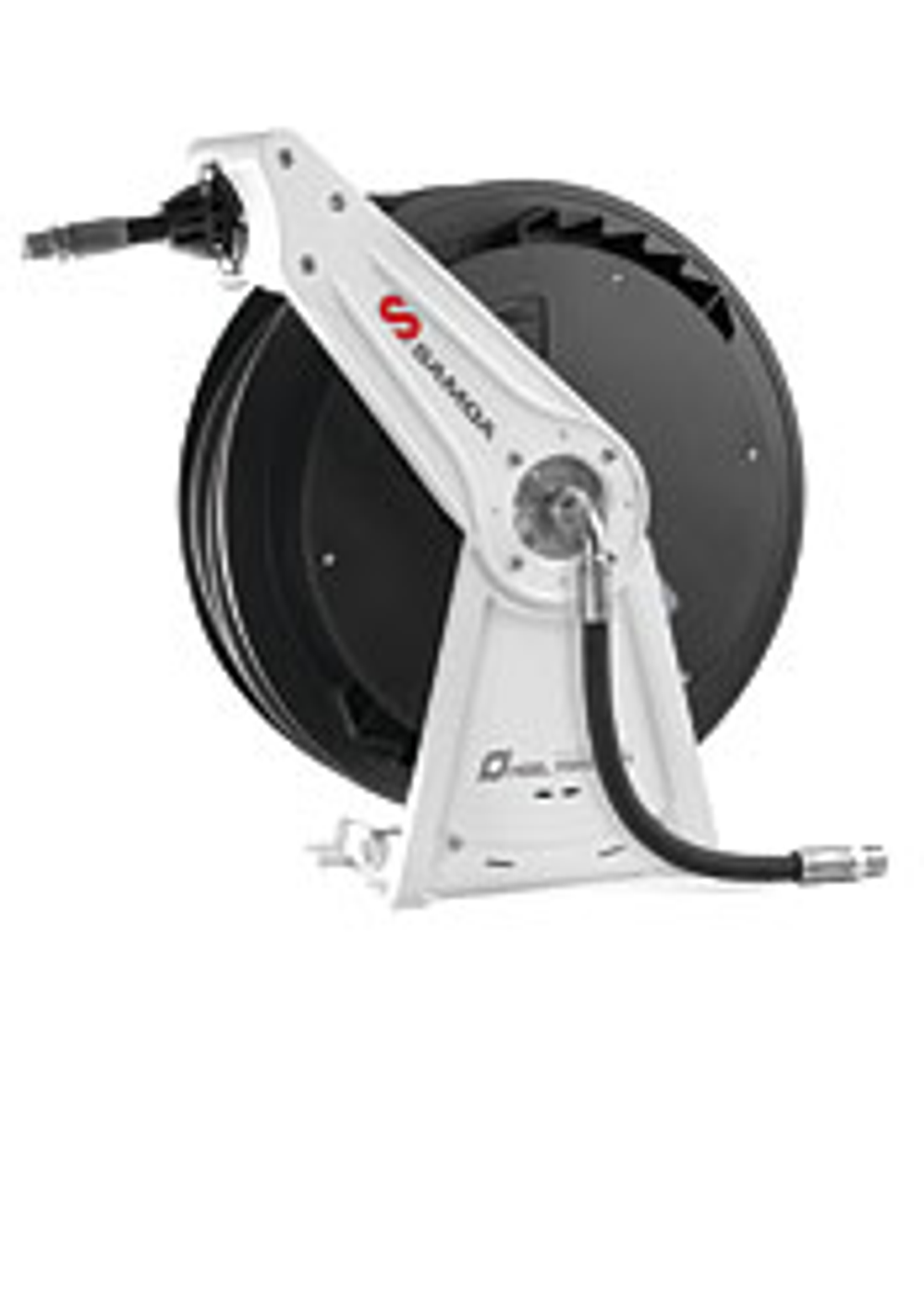

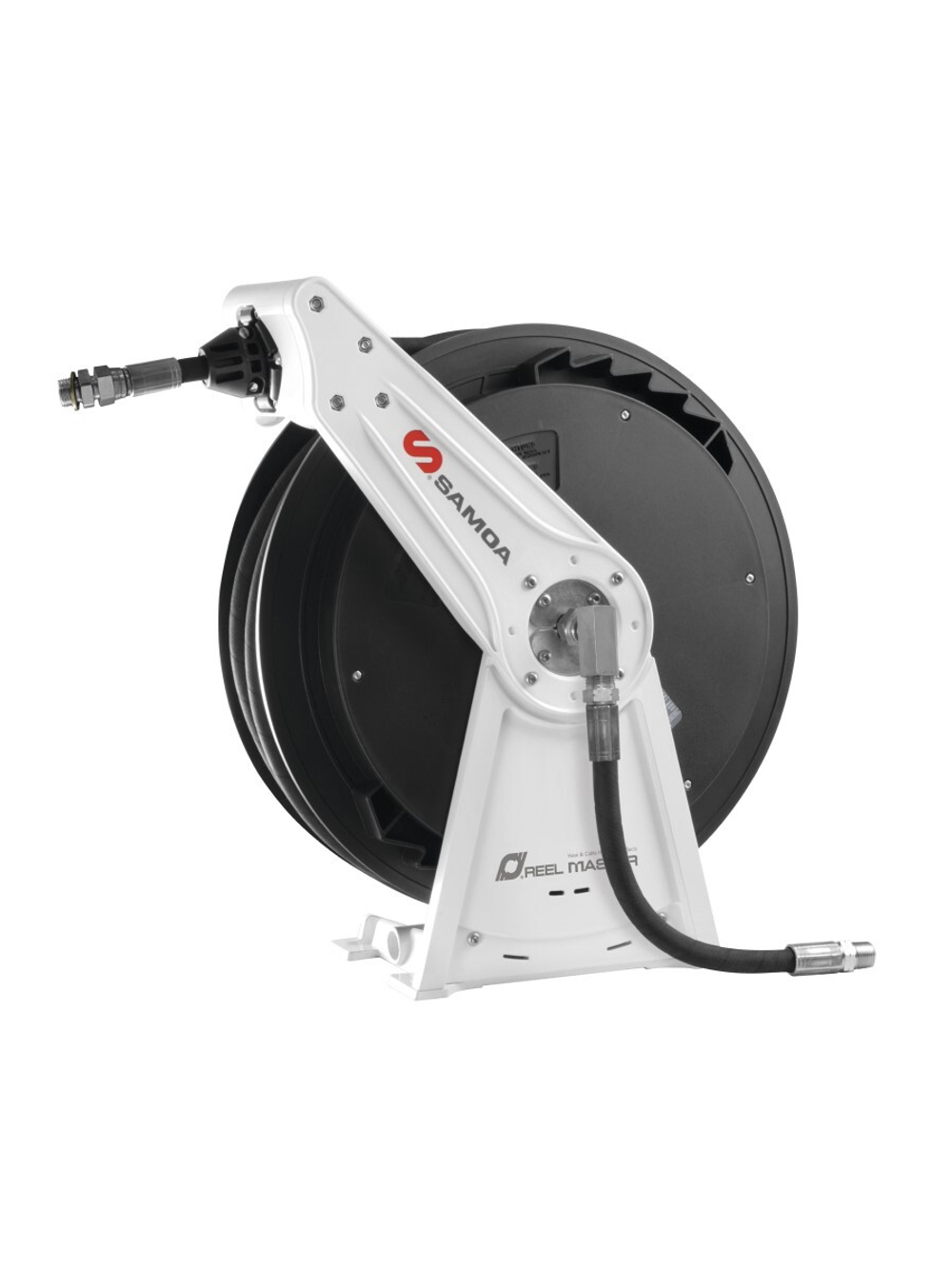

SAMOA RM-12S 506202 — открытая катушка с масляным рукавом 10 м × 1/2″ и допустимым рабочим давлением до 160 бар. В комплектной конфигурации предусмотрен входной рукав длиной 0,8 м.
Алюминиевое основание и опора сочетаются с композитным барабаном. Катушка подходит для организации масляной линии на сервисном посту: рабочую длину вытягивают к технике, а после обслуживания возвращают на барабан.
Одна опора и композитный барабан
RM-12S имеет одностоечную конструкцию. Алюминиевые основание и направляющая опора дают жёсткость при сравнительно лёгкой компоновке, а барабан выполнен из композитного материала.
- Стальная пружина возврата. Сматывает рукав после работы.
- Два закрытых шариковых подшипника. Поддерживают вращение барабана; имеют постоянную смазку.
- Механизм фиксации. Для выбранной рабочей длины.
- Шесть направляющих роликов. Помогают уменьшить трение и защемление рукава при движении.
- Изменяемое положение направляющей. Подбор выхода рукава под монтаж.
- Стопор и входной рукав 0,8 м. Предусмотрены в варианте с рукавом.
Как катушка работает на посту
Масло поступает по подводящему участку во входной рукав, затем проходит через проточный узел катушки к раздаточному рукаву. Барабан позволяет менять вытянутую длину без отсоединения линии.
Оператор фиксирует рукав на нужном расстоянии и работает с пистолетом у агрегата. После выдачи освобождает механизм по инструкции и сопровождает возврат. Катушка сматывает рукав, но не управляет насосом и не измеряет количество.
Длина 10 м и проход 1/2″
Десятиметровый рукав позволяет обслужить технику в пределах выбранной зоны. Длину оценивают по пути вокруг машины, а не только по расстоянию от катушки до горловины по прямой.
Входной рукав 0,8 м является отдельным коротким участком между катушкой и подводящей линией. Он не означает десять метров свободного подключения к удалённому насосу.
Диаметр 1/2″ выбирают вместе с подачей и вязкостью масла. Длина и арматура создают сопротивление, поэтому рабочий поток может быть ниже максимума насоса.
Масляное исполнение и рабочие пределы
Для 506202 в каталожной группе указаны минеральные и синтетические масла, а также антифриз среднего давления при соответствующей совместимости. Другие RM-12S предназначены для иных жидкостей и имеют собственные параметры.
Рабочее давление этого артикула — 160 бар. Для пистолета, счётчика и насоса проверяют их собственные ограничения. Если один из узлов допускает меньше, линия должна работать в этом более низком пределе.
Для масляного исполнения указан диапазон от −30 до +90 °C. При выборе учитывают продукт и остальные компоненты. Температурная стойкость катушки не гарантирует прежний расход густого масла на морозе.
Вход и выход 1/2″ BSP
На входном и раздаточном рукавах предусмотрены наружные соединения 1/2″ BSP. Пистолет и подводящую арматуру выбирают с подходящими ответными портами.
Резьба и внутренний диаметр рукава имеют одинаковое обозначение 1/2″, но относятся к разным деталям. При замене рукава или инструмента проверяют оба параметра, а не только надпись «полдюйма».
В проточной части масляного варианта применяются сталь, химически никелированная сталь и нитрильная резина. Они учитываются при подборе конкретного состава жидкости.
Пол, стена, потолок или ёмкость
Для RM-12S предусмотрены эти четыре варианта монтажа. Положение направляющей выбирают под выбранное основание и направление работы рукава.
При потолочной установке полезно освободить рабочую зону; при настенной — разместить катушку вдоль поста. На ёмкости её включают в согласованную сервисную компоновку. В каждом случае основание и крепление должны подходить к оборудованию и усилию вытягивания.
Оставляют доступ к входному соединению и механизму для обслуживания. Путь рукава не должен проходить через острые кромки или постоянно пересекать проезд.
Уход за раздаточной линией
Периодически осматривают рукав, соединения, направляющие и работу фиксатора по инструкции. Если рукав повреждён, его заменяют соответствующим изделием, а не продолжают работу на основании прежнего давления маркировки.
Возврат сопровождают, чтобы не отпускать свободный пистолет на быстрый ход к катушке. Фиксация длины и прекращение подачи масла выполняются независимо.
Где используется 506202
- Автосервис. Подвод масляного пистолета к машине без длинного свободного рукава на полу.
- Ремонтная база. Работа с постом от отдельного запаса масла.
- Промышленный участок. Изменяемая рабочая длина до обслуживаемых агрегатов.
Исполнения RM-12S
506202 включает рукав 10 м × 1/2″. Версия 506222 имеет 15 м × 1/2″ при том же допустимом давлении 160 бар и соединениях. Безрукавная катушка для 506202 обозначается 506920.
Варианты для консистентной смазки, воды, AdBlue или откачки масла имеют другие артикулы. Параметры всей серии нельзя приписывать одному 506202.
Комплектация
Предусмотрены RM-12S с раздаточным рукавом 10 м × 1/2″, входной рукав 0,8 м и стопор. Насос, пистолет, счётчик и резервуар выбирают при оснащении поста.
Частые вопросы о RM-12S 506202
Есть ли рукав в поставке?
Да, раздаточный 10 м × 1/2″ и входной 0,8 м. Безрукавный вариант — 506920.
Нужен ли электропривод для возврата?
Нет. Используется стальная пружина.
Можно ли установить на потолке?
Такое положение предусмотрено вместе с полом, стеной и ёмкостью. Направляющую и крепления подбирают по схеме установки.
Подойдёт ли она для смазки под 400 бар?
Нет, предел данного исполнения 160 бар. Для высоконапорной смазки нужна другая катушка.
Одинаковые ли соединения на рукавах?
Да, оба наружные 1/2″ BSP.
Чем отличается 506222?
У него рукав 15 м вместо 10 м, при тех же основных параметрах масляного исполнения.
Можно ли использовать другую жидкость по названию RM-12S?
Проверяют конкретный артикул и проточные материалы. В серии есть разные жидкостные исполнения.
