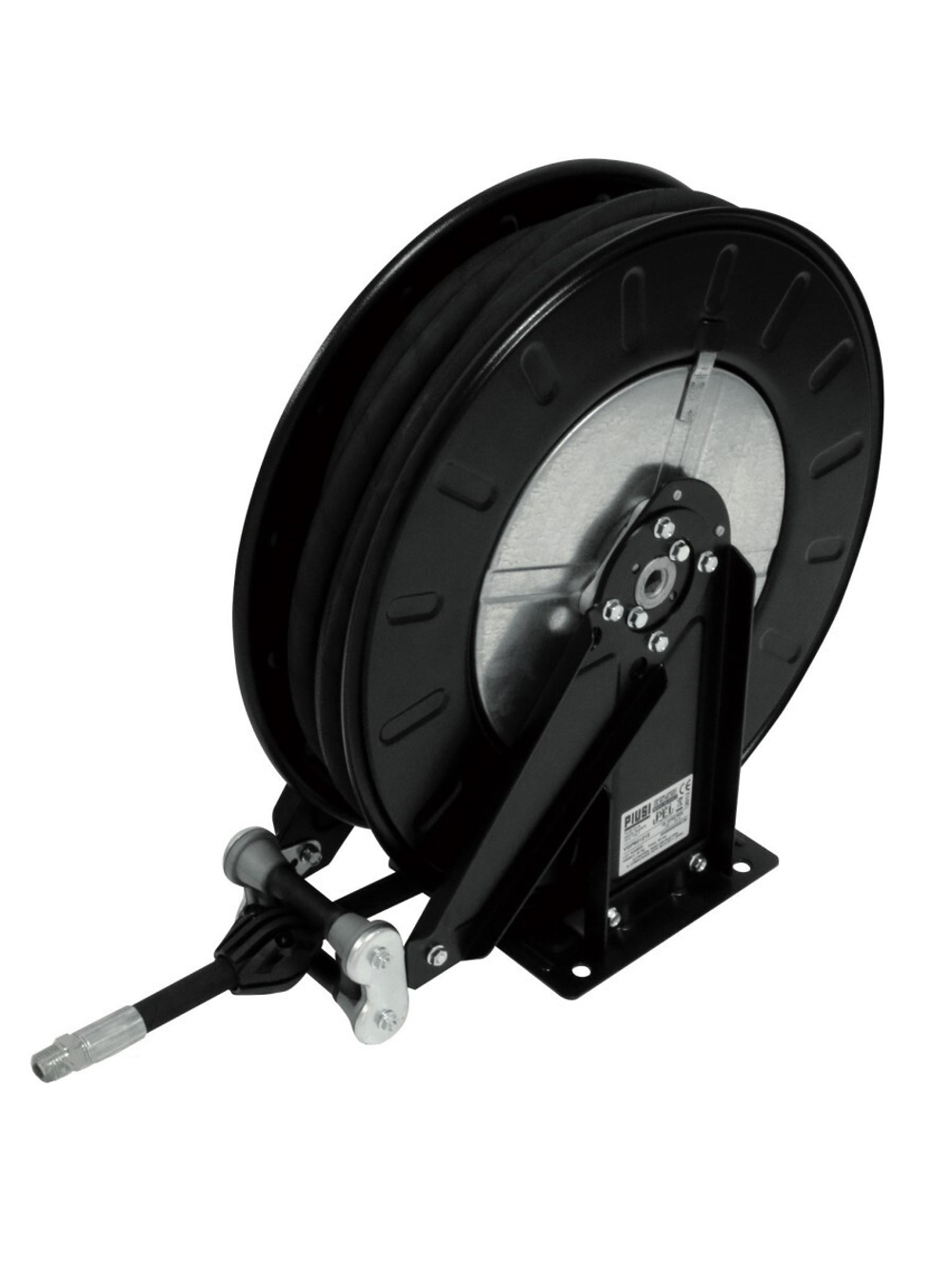

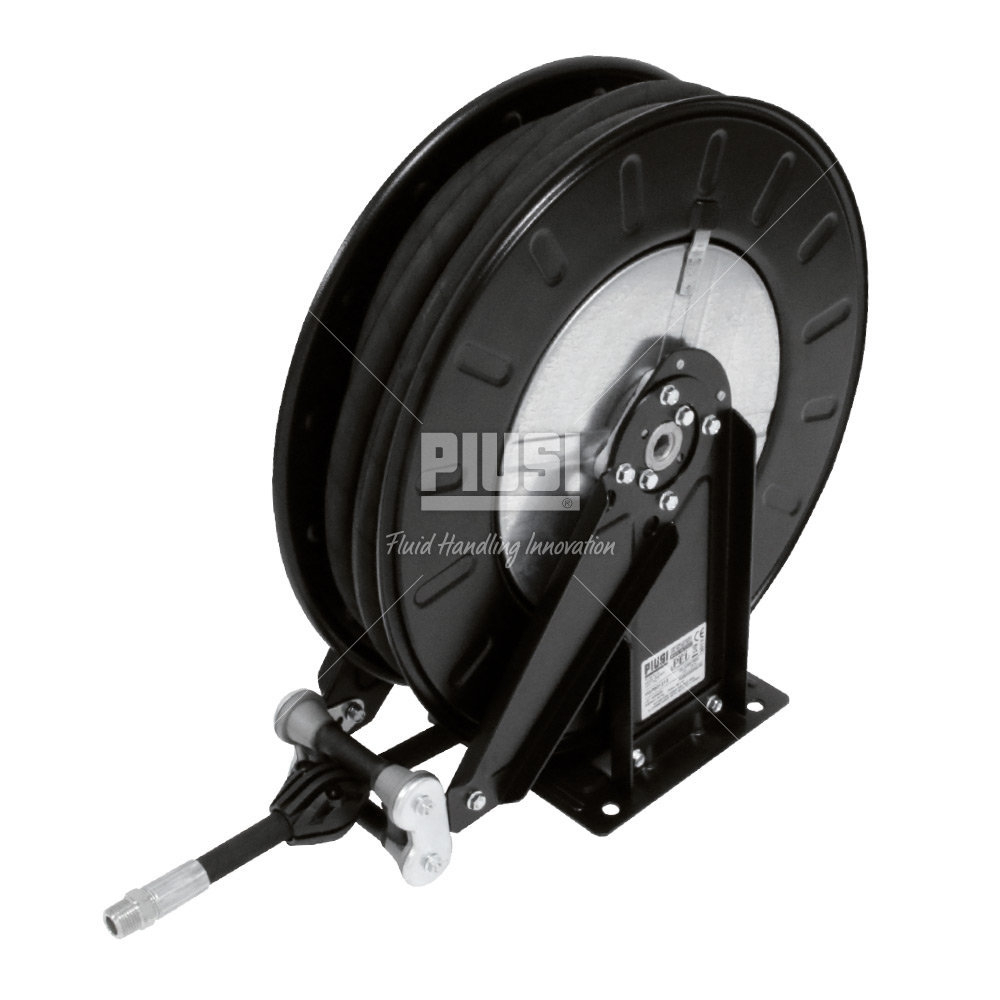

PIUSI O 60B (HA6015120B) — открытая пружинная катушка для раздачи масла, укомплектованная рукавом 15 м с проходом 1/2″. Максимальное рабочее давление — 60 бар. Входное поворотное соединение и выход рукава имеют наружную резьбу 1/2″ BSP.
Катушку устанавливают у масляного раздаточного поста, чтобы вытягивать рукав на нужную длину и убирать его после обслуживания. Пружина возвращает рукав на барабан, а стопор удерживает выбранную рабочую длину. Катушка не перекачивает масло сама: ей нужны внешняя подающая линия и подходящий раздаточный пистолет.
Пружинное сматывание и фиксация рукава
Рукав вытягивают вручную. Механизм фиксации удерживает барабан, позволяя работать без постоянного натяжения всей линии. Для освобождения стопора рукав слегка подтягивают; после этого пружина наматывает его обратно.
При сматывании конец рукава удерживают и сопровождают до катушки. Отпускать пистолет для свободного возврата нельзя: он может ударить оборудование или человека, а рывок создаёт нагрузку на рукав и соединения. Автоматическое сматывание означает работу пружины, а не разрешение возвращать линию без контроля.
- Открытый барабан — рукав и механизм доступны для осмотра.
- Четыре направляющих ролика — помогают проводить рукав через направляющий узел при вытягивании и возврате.
- Пружина внутри барабана — убирает рукав без отдельного двигателя.
- Устройство фиксации — удерживает нужную рабочую длину.
- Ограничитель на рукаве — задаёт положение конца линии после возврата.
Стальная конструкция имеет оцинкованное исполнение и полиэфирное порошковое покрытие. Направляющие элементы можно ориентировать в предусмотренных положениях под выбранный способ монтажа. Боковая защита и поворотная опора являются отдельными опциями, а не обязательной частью каждой поставки.
Что означают 15 м, 1/2″ и 60 бар
15 м — длина установленного раздаточного рукава. Её выбирают по расстоянию от катушки до обслуживаемых машин, с учётом размещения самой катушки, обхода препятствий и положения точек заливки. Возможность достать пистолетом до машины не означает, что любой длинный маршрут будет удобен при ежедневной работе.
Проход 1/2″ влияет на сопротивление масляной линии. Вязкое масло и высокий расход требуют большего давления для прохождения через длинный рукав. Поэтому при проектировании поста проверяют не только длину, но и нужную подачу у пистолета.
Предел 60 бар относится к рабочему давлению катушки. Он не означает, что катушка создаёт это давление, и не задаёт автоматически допустимый режим пистолета. Насос, рукав, соединения и раздаточная арматура должны подходить по маслу и по давлению всей установки.
Потери давления и выбор диаметра
Для HA6015120B производитель приводит падение давления 16 бар при расходе 30 л/мин и вязкости масла 200 сСт. Это характеристика при указанных условиях, а не постоянная потеря при любом масле. При другой вязкости или скорости потока сопротивление будет отличаться.
Показатель полезен при выборе насоса: часть его давления расходуется на прохождение масла через катушку и рукав. Остаток должен обеспечивать работу соединений и раздаточного пистолета. Покупать насос только по максимальному расходу, не учитывая эту нагрузку, недостаточно.
Если нужна более высокая скорость выдачи вязкого масла, рассматривают диаметр линии. Например, у катушки HA60153400A рукав также имеет длину 15 м, но проход 3/4″; для тех же 30 л/мин и 200 сСт указано падение 4,5 бар. При этом отличаются входное и выходное соединения, поэтому замена требует согласования всей линии.
Масло и допустимое применение
HA6015120B относится к масляным катушкам. Её используют для организации выдачи масла в мастерской, на производственном участке или сервисном посту. Подбор конкретного масла дополнительно учитывает рабочую температуру и допускаемые условия рукава и соединений.
Не следует переносить на эту катушку назначение соседних воздушных, водяных или смазочных моделей. Консистентная смазка под сотнями бар требует иного оборудования. В руководстве также исключается использование катушки в потенциально взрывоопасной атмосфере ATEX.
Монтаж на стене и подключение к линии
Монтаж выполняют на прочное основание с подходящим креплением. Для настенной установки руководство предусматривает размещение не ниже 2,5 м от пола. Возможны другие предусмотренные схемы — например, установка на оборудование или на пол с фиксированной опорой; их выполняют по схеме производителя.
Место выбирают так, чтобы направление вытягивания рукава соответствовало положению направляющего узла. Катушка не должна заставлять рукав постоянно тереться об угол стены, край шкафа или соседнее оборудование. При проектировании учитывают массу узла, нагрузки при вытягивании и доступ для обслуживания.
К подающей магистрали катушку подключают подходящими соединениями и гибким подводом. Руководство предусматривает запорный кран перед катушкой, чтобы можно было отключить подачу для обслуживания. Размер и тип резьбы сверяют по конкретному исполнению; для этой поставки указан BSP.
При затяжке соединения удерживают поворотный узел ответным ключом, чтобы не передавать усилие на внутренние детали. Подводящий рукав должен соответствовать маслу, давлению и температуре. Его не следует считать включённым только по наличию входного порта катушки.
Где удобна катушка с рукавом 15 м
- Ремонтный пост — подвод масла к машине без постоянной укладки длинного рукава на полу.
- Сервисная база автопарка — выдача масла в пределах одного участка при централизованном запасе.
- Производственный участок — периодическое пополнение масла через организованную раздаточную линию.
Катушка помогает хранить рукав, но не заменяет насос, измерение количества и управление выдачей. Для учёта залитого масла выбирают совместимый счётчик или пистолет с измерителем; его давление и сопротивление включают в расчёт установки.
Осмотр и обслуживание
Проверяют состояние рукава, соединений, направляющих роликов и работу фиксации. При обнаружении утечки или повреждения линию отключают до устранения проблемы. На время обслуживания перекрывают подачу и безопасно снимают давление в соответствии с инструкцией системы.
Пружинный механизм находится под нагрузкой. Его регулировку, разборку и замену выполняют подготовленные специалисты по руководству. Не следует пытаться решить плохое сматывание случайным усилением пружины: сначала проверяют прокладку рукава и исправность механизма.
В конце работы подачу масла отключают согласно инструкции. Убранный рукав упрощает организацию поста, но не является запорным устройством и не заменяет отключение магистрали.
Отличие от других катушек O 60B
HA6010120B имеет рукав 10 м с проходом 1/2″; HA6015120B — 15 м; HA6020120B — 20 м. Более длинный рукав расширяет рабочую зону, но увеличивает сопротивление. По данным каталога при 30 л/мин и 200 сСт потери составляют соответственно 10, 16 и 25 бар.
HN60151200A поставляется без рукава. Его нельзя считать той же готовой поставкой, что HA6015120B: отдельно потребуется подобрать и установить соответствующий рукав. Для покупателя важны полное обозначение и наличие линии в комплекте.
Комплектация HA6015120B
- Открытая пружинная масляная катушка O 60B.
- Установленный раздаточный рукав 15 м, 1/2″.
- Настенный монтажный кронштейн.
- Инструкция по эксплуатации.
Раздаточный пистолет, отдельный насос и дополнительные опоры выбирают отдельно. Защитные боковые панели поставляются по запросу.
Частые вопросы о PIUSI O 60B
Нужно ли электричество для сматывания?
Нет. Рукав возвращает пружина внутри барабана. Электрическое питание может требоваться внешнему насосу, но не приводу этой катушки.
Можно ли отпускать пистолет, чтобы он сам вернулся?
Нет. Конец рукава удерживают при сматывании, чтобы избежать ударов и рывков.
Подойдёт ли катушка для пневматического солидолонагнетателя?
Это масляная катушка с пределом 60 бар. Для консистентной смазки проверяют отдельное назначение и давление; высоконапорный смазочный комплект нельзя подключать по совпадению резьбы.
Почему масло идёт медленнее после установки катушки?
Длинный рукав создаёт дополнительное сопротивление, особенно при высокой вязкости. Оценивают расход, температуру масла и доступное давление насоса вместе со всей линией.
Можно ли увеличить длину рукава до 20 м?
Для 20 м существует отдельное исполнение HA6020120B. Самовольную замену оценивают по допустимой вместимости барабана, работе пружины и сопротивлению линии.
Входит ли поворотное крепление на стену?
Поворотная опора является отдельной опцией. Базовый настенный кронштейн не следует считать подтверждением наличия поворотной опоры.
Будет ли катушка измерять литры масла?
Нет. Для измерения нужен отдельный счётчик или раздаточный пистолет с измерительным узлом.
