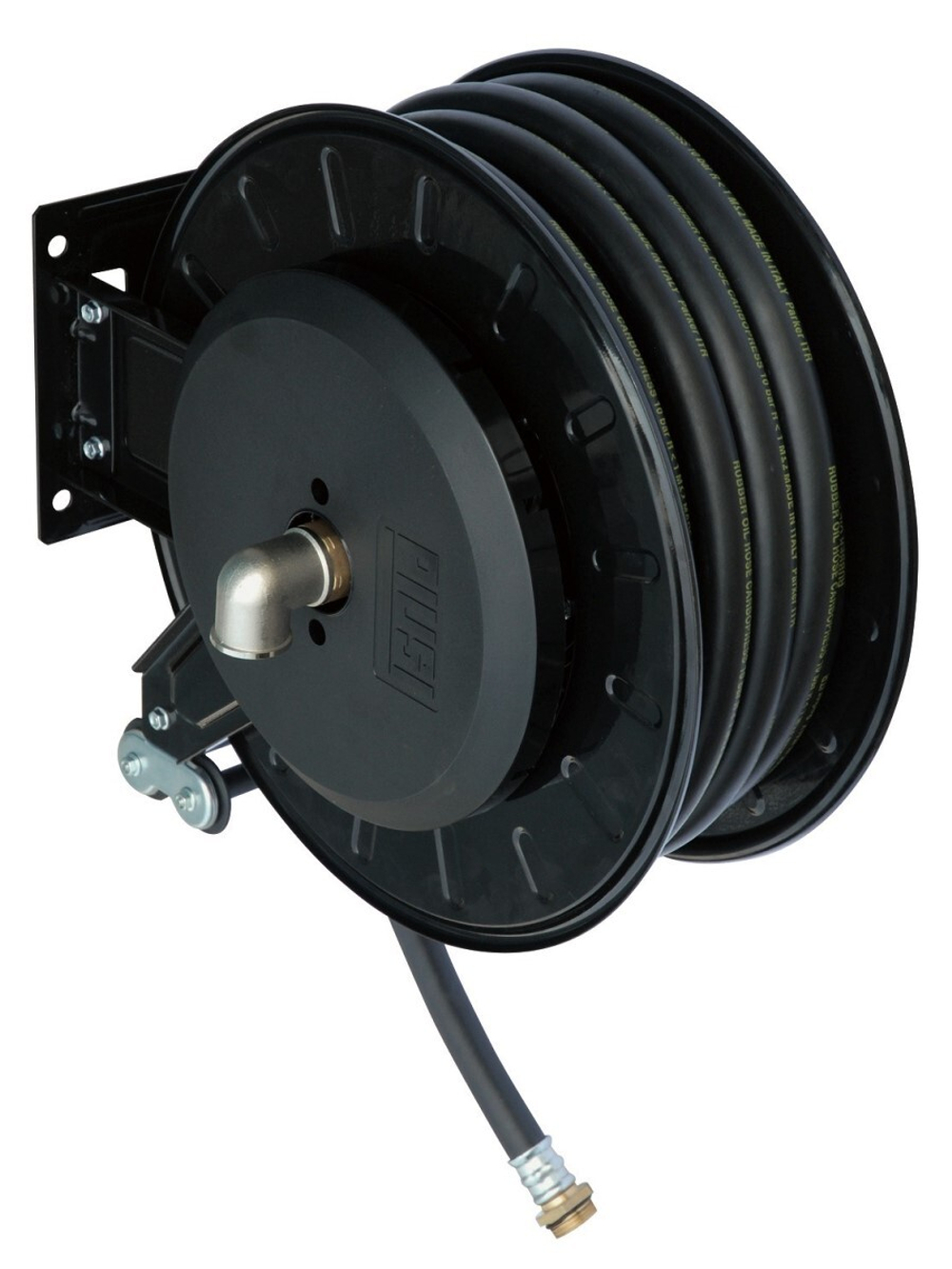

PIUSI DIESEL HOSE REEL BIG Heavy Duty (F0075023B) — открытая автоматическая катушка со стальной ступицей для дизельного топлива. В комплект установлен рукав длиной 10 м с внутренним диаметром 1″. Максимальное рабочее давление — 10 бар.
Катушка позволяет подводить раздаточный рукав к технике и убирать его после заправки. Исполнение Heavy Duty со стальной ступицей выбирают при комплектации топливораздаточного поста, где нужен рукав большого сечения и регулярное вытягивание к месту работы.
Пружинный возврат рукава
Рукав вытягивают с барабана на нужное расстояние. Пружинный механизм возвращает его после освобождения фиксации. Во время сматывания оператор направляет рукав и придерживает свободный конец.
Открытая конструкция оставляет барабан доступным для осмотра. Боковые элементы отделяют зону намотки, а регулируемое крепление помогает разместить катушку в рабочем положении.
Рукав 1″ для дизельного топлива
У F0075023B рукав уже установлен: его длина 10 м, внутренний диаметр 1″. Поэтому катушку не следует путать с пустым барабаном, к которому рукав покупают и монтируют отдельно.
Диаметр 1″ используют в дизельных линиях с соответствующей пропускной способностью. Сама катушка не создаёт расход: его задаёт насос, а сопротивление рукава, фильтра, счётчика и пистолета уменьшает подачу на конце линии.
В таблице PIUSI для этого исполнения указана потеря давления 0,7 бар при 80 л/мин. Это характеристика при заданном расходе, а не постоянное значение для любой топливной системы.
Подключение и установка
На входе предусмотрено соединение 1″ BSP с внутренней резьбой, на свободном конце раздаточного рукава — 1″ BSP с наружной резьбой. Эти данные нужны для подключения к подающей линии и выбора пистолета.
Предел 10 бар относится к катушке с установленным рукавом. Все компоненты поста подбирают на рабочее давление системы. Катушка для дизельного топлива не является катушкой высокого давления для консистентной смазки.
Поворотная опора для изменения направления работы предлагается отдельно. При размещении учитывают путь рукава к технике и свободное пространство для сматывания.
Отличие от F0075003B
Оба исполнения имеют рукав 10 м×1″ и рассчитаны на 10 бар. У F0075023B обозначение Heavy Duty и стальная ступица. У F0075003B — стандартное исполнение BIG. Поэтому при замене важно сопоставлять полный артикул, а не только длину рукава.
Что входит в артикул
F0075023B обозначает катушку BIG Heavy Duty с установленным дизельным рукавом 10 м×1″. Насос, счётчик и раздаточный пистолет относятся к остальной комплектации заправочного поста.
Частые вопросы
Рукав нужно покупать отдельно?
Нет. У F0075023B он предусмотрен:10 м×1″.
Какое соединение на конце рукава?
Наружная резьба 1″ BSP. Вход катушки — 1″ BSP с внутренней резьбой.
Можно ли использовать катушку для бензина?
Для этого артикула подтверждено дизельное топливо. Пригодность бензиновой линии не выводят из размера рукава.
Поворотное основание входит в комплект?
Поворотная опора предлагается как отдельная принадлежность.
Чем отличается Heavy Duty?
У данного исполнения стальная ступица. Размер рукава и допустимое давление при этом соответствуют указанной строке F0075023B.
