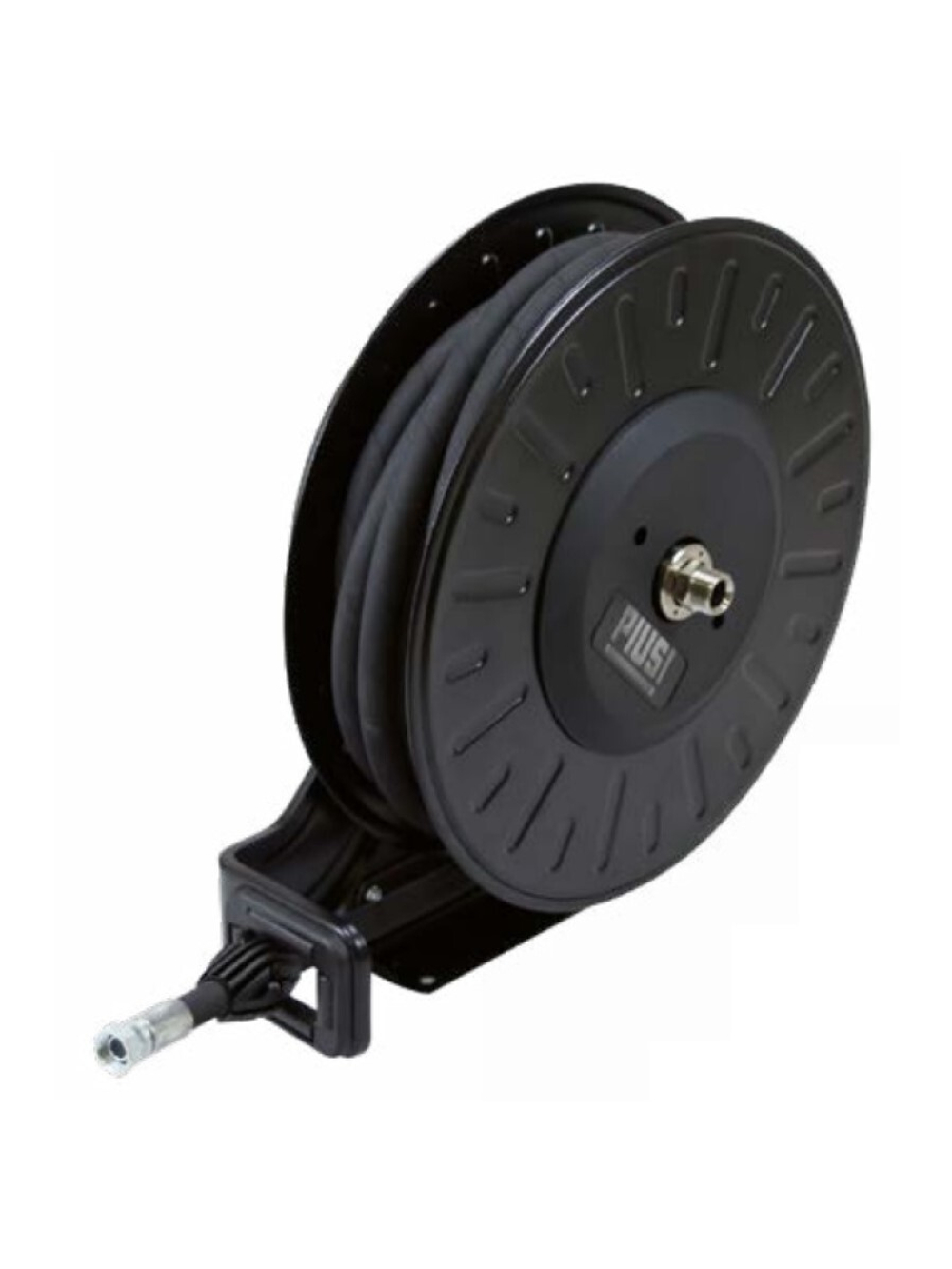

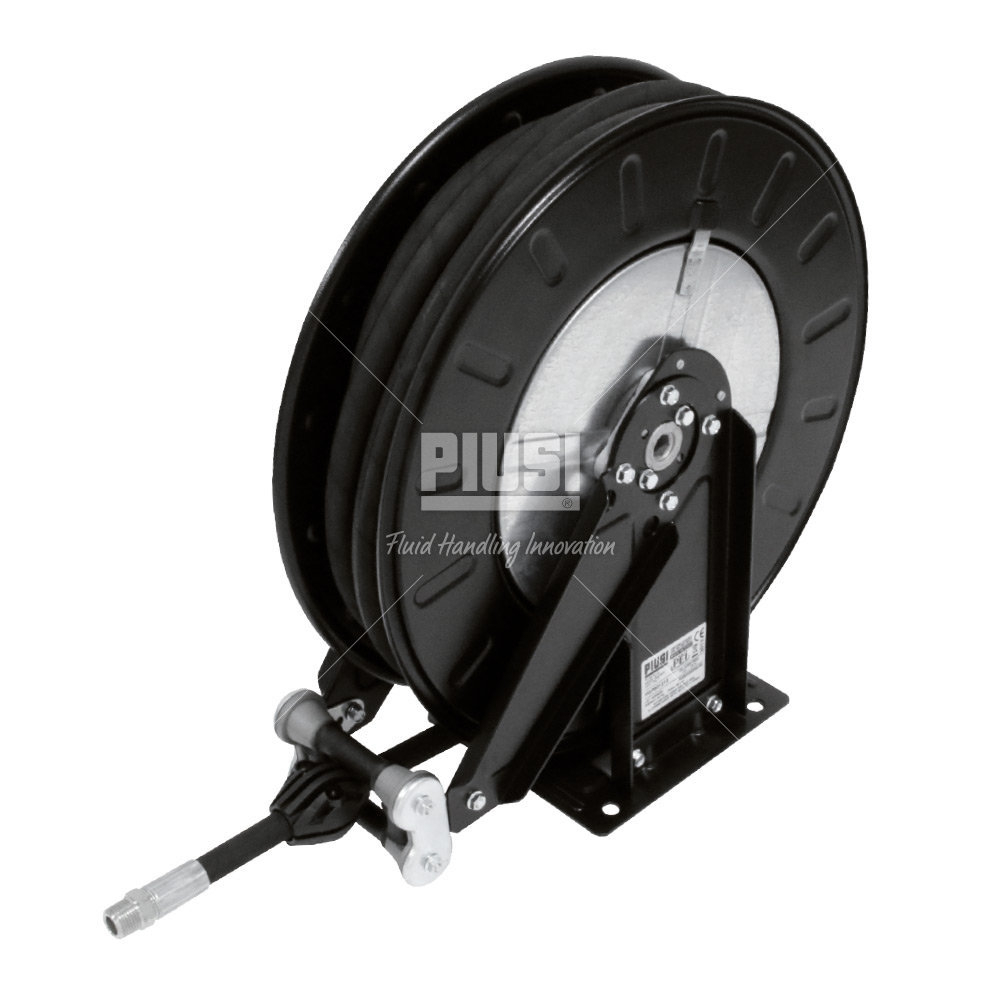

PIUSI HA60203400A — открытая автоматическая катушка с масляным рукавом 20 м и внутренним диаметром 3/4″. Максимальное рабочее давление —60 бар. Входное соединение указано в точной инструкции модели как G3/4″ F.
Катушка подходит для подачи масла от закреплённой точки к зоне обслуживания техники. Рукав вытягивают на нужную длину, фиксируют во время работы и затем сматывают пружинным механизмом. Собственного насоса и раздаточного пистолета катушка не заменяет.
Двадцатиметровый рукав для масла
Длина 20 м позволяет обслуживать удалённые от точки установки заливные горловины. Внутренний проход 3/4″ учитывают при выборе насоса и раздаточного оборудования: важен расход всей линии, а не только допустимое давление катушки.
В длинном рукаве масло испытывает сопротивление, зависящее от его вязкости и температуры. Поэтому значение 60 бар не является характеристикой производительности. Для требуемой скорости выдачи насос должен соответствовать всей подключённой системе.
Фиксация длины и возврат пружиной
Пружинный привод помогает убирать рукав после работы. Механизм фиксации удерживает его в выбранном положении, чтобы пружина не тянула пистолет во время раздачи. При возврате оператор направляет рукав и контролирует сматывание.
Стопор на рукаве ограничивает втягивание его свободного конца. Роликовая направляющая и расположение катушки должны соответствовать направлению вытягивания: рукав не должен постоянно идти через острый край или сильный боковой перегиб.
Монтаж и резьбовое подключение
Вход G3/4″ F означает внутреннее резьбовое соединение соответствующего размера. При замене существующей катушки важно сверить не только длину рукава, но и присоединение, крепление и направление выхода.
Насос, фильтр, расходомер и пистолет выбирают с допустимым давлением, совместимым с условиями системы. Предельное давление 60 бар относится к этой катушке: более высокое давление насосного агрегата не увеличивает её допуск.
Открытая конструкция на сервисном посту
Открытый барабан позволяет видеть укладку рукава и его состояние. При выборе места установки оставляют свободный ход рукава и доступ к креплению. Катушку используют как часть масляной раздаточной линии, а не как устройство для подъёма оборудования.
Точный артикул HA60203400A важен при замене: другие открытые катушки PIUSI могут иметь иной диаметр, длину рукава и соединения. Параметры ближайшей внешне похожей модели не считаются параметрами этой поставки.
Подвод масла и подключение пистолета
Катушка принимает масло от внешней магистрали через поворотный входной узел и передаёт его в намотанный рукав. Когда барабан поворачивается при вытягивании и сматывании, входная часть сохраняет соединение с подводом масла. Это принцип работы катушки, а не отдельный привод перекачки.
Раздаточный пистолет устанавливают на свободном конце рукава. Для учёта выдачи выбирают совместимый счётчик или пистолет-счётчик. Их вес, давление и присоединение учитывают при комплектации; наличие катушки не означает автоматический учёт или прекращение выдачи по дозе.
Монтаж на стене, полу или потолке
В инструкции предусмотрены настенное, напольное и потолочное размещение. Основание и крепление подбирают с учётом катушки и усилия, возникающего при вытягивании рукава. Направляющую располагают под фактическое направление работы.
Для подвода масла инструкция предусматривает подходящий гибкий соединительный рукав. На подающей линии устанавливают запорный кран, чтобы можно было отключить катушку для обслуживания. Катушку не используют во взрывоопасной атмосфере: такое применение запрещено её руководством.
Обслуживание рукава и механизма
Периодически контролируют соединения, отсутствие утечек и работу фиксатора. После окончания смены подвод жидкости перекрывают в соответствии с инструкцией. Перед обслуживанием катушку отключают от подачи и снимают давление.
Замена рукава связана с разгрузкой и последующим натяжением пружины. Это работа для подготовленного персонала по инструкции модели. Новый рукав должен соответствовать исходному по размерам и рабочим характеристикам; произвольное удлинение меняет работу барабана и пружинного механизма.
Частые вопросы о HA60203400A
Рукав уже установлен на катушке?
Да, это исполнение с рукавом 20 м, 3/4″.
Какое максимальное давление?
60 бар. Остальные компоненты раздаточной системы также должны соответствовать рабочему давлению.
Какой вход у модели?
В инструкции HA60203400A указан G3/4″ F — внутренняя резьба.
Нужен ли электропривод для сматывания?
Нет, возвратный механизм пружинный.
