PIUSI OCIO ADBLUE F00755140 — система контроля уровня AdBlue в резервуаре с питанием 230 В. Она показывает запас жидкости на встроенном дисплее и помогает планировать пополнение ёмкости на заправочном или сервисном участке.
Версия AdBlue оборудована зондом из нержавеющей стали. Прибор определяет уровень по давлению жидкости у зонда; объём в литрах рассчитывается по введённым данным резервуара. Это контроль остатка в ёмкости, а не измерение отдельной заправки.
Из чего состоит система OCIO

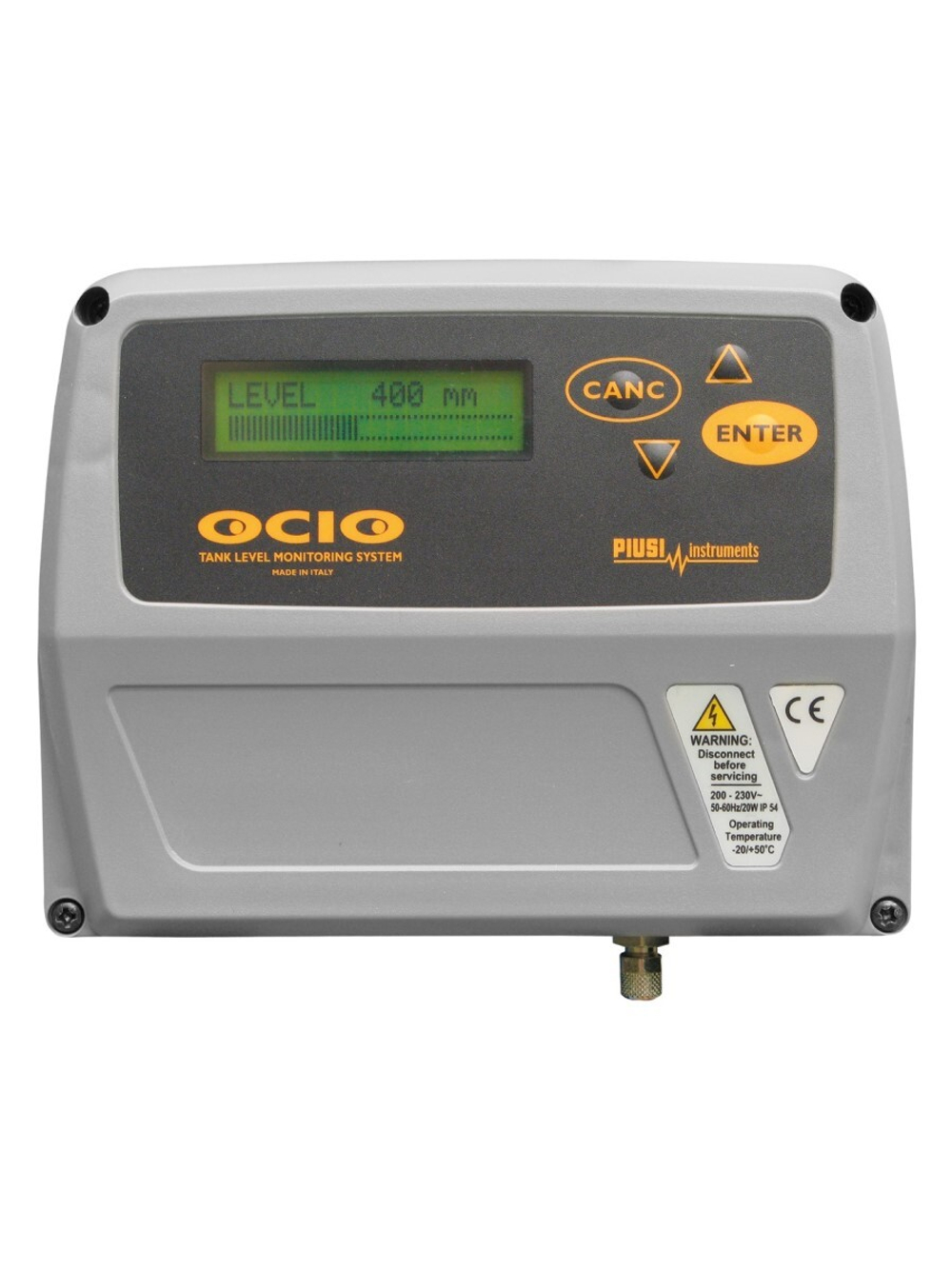

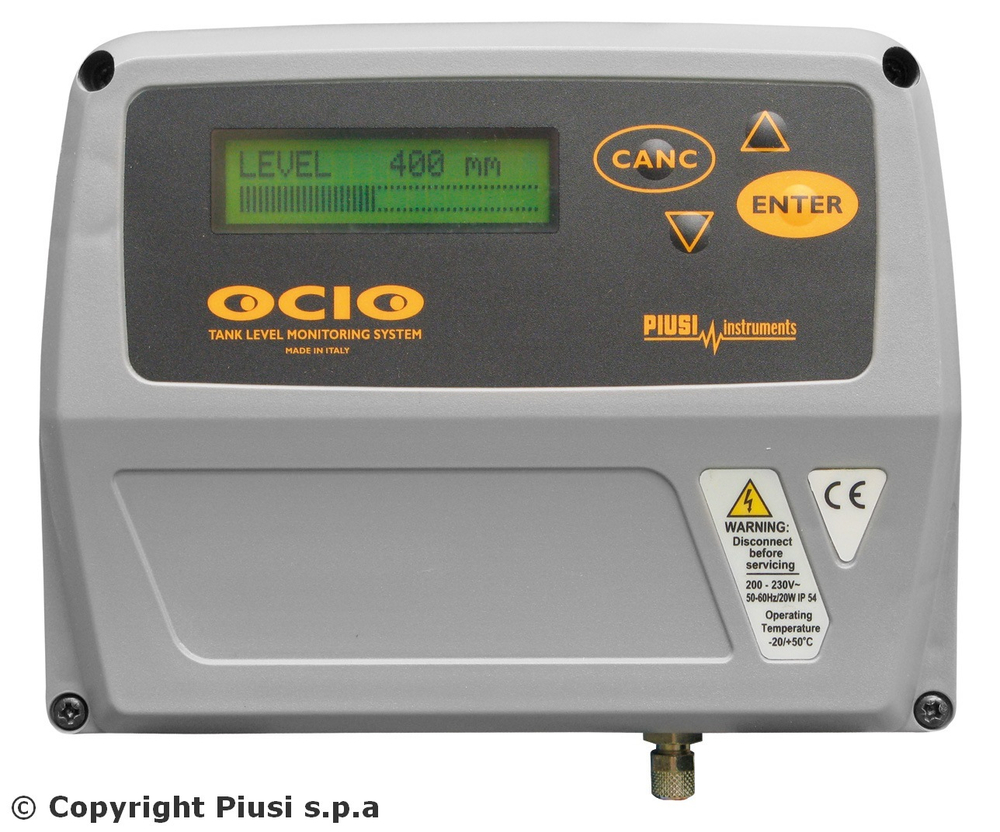

- Блок со встроенным дисплеем. Показывает уровень или рассчитанный запас в ёмкости.
- Зонд из нержавеющей стали. Бензиновые или масляные версии OCIO не заменяют автоматически исполнение AdBlue.
- Трубка 10 м. Связывает зонд с измерительным блоком.
- Две сигнализации. Позволяют контролировать выбранные границы уровня.
- Сетевое питание 230 В. Выбирается для места установки рядом с электросетью.
Измерение по давлению жидкости
OCIO определяет давление, создаваемое столбом жидкости у зонда. Чем выше уровень AdBlue над измерительной точкой, тем больше это давление. По измерению система определяет высоту жидкости, а затем использует настройки ёмкости для расчёта объёма.
Внутри резервуара находится зонд, а электронный блок можно разместить в удобном для чтения месте. Связь трубкой позволяет не устанавливать дисплей непосредственно у горловины.
Уровень и расчёт объёма
OCIO измеряет уровень, а для отображения объёма использует настройки формы и размеров резервуара. Правильный ввод этих данных важен: один и тот же уровень в разных ёмкостях соответствует разному количеству жидкости.
Если нужен учёт выданного AdBlue на машину, в раздаточной линии требуется отдельный счётчик. Разница показаний остатка не заменяет проточный учёт каждой операции.
Почему форма резервуара важна
В прямоугольной ёмкости одинаковое изменение высоты соответствует одинаковому изменению объёма. В горизонтальном цилиндрическом резервуаре это соотношение меняется по мере заполнения. Поэтому одна настройка уровня не подходит автоматически для любой формы.
Прибор рассчитывает литры по введённым данным, а не измеряет их как проточный счётчик. Ошибка в форме или размере резервуара может дать неверный остаток даже при правильном измерении уровня.
Ёмкости высотой до 4 м
Для OCIO указана максимальная высота резервуара 4 м и точность ±1% полной шкалы. Это характеристика измерения уровня, а не обещание погрешности ±1% от любого остатка в литрах.
Перед заказом сообщают форму и высоту ёмкости, рабочую жидкость и место установки блока. Эти данные позволяют проверить пригодность прибора и возможность настройки объёма.
Точность и разрешение показаний
В документации OCIO указаны разрешение уровня 10 мм, расчётного объёма 20 л и процентного представления 1%. Разрешение показывает шаг отображения, а точность ±1% полной шкалы описывает другую характеристику. Нельзя считать цифру на экране измерением с точностью до одного литра.
Для задач пополнения запаса такая индикация помогает увидеть изменение остатка и выбранные пороги. Для контроля каждой небольшой заправки нужен отдельный расходомер в раздаточной линии.
Зонд, трубка и расстояние до блока
F00755140 включает блок OCIO, зонд, трубку 10 м и инструкцию. Зонд выполнен из нержавеющей стали, трубка — из технополимера.
Производитель допускает длину трубки до 50 м. Это допустимая конфигурация линии измерения, а не длина трубки в базовой поставке. Если блок нужно разместить дальше от резервуара, подходящее удлинение согласуют отдельно.
Два уровня сигнализации
OCIO предусматривает две настраиваемые сигнализации. Их используют для контроля выбранных уровней — например, когда запас приближается к нижней границе или при наполнении ёмкости.
Автоматическая остановка насоса требует соответствующего подключения и управления. Наличие сигнализации на приборе не означает, что вся установка самостоятельно предотвращает перелив.
Сетевое питание и передача данных
Для F00755140 предусмотрено питание 230 В. Электрическое подключение и вывод сигналов выполняют по руководству OCIO. Питание от бортовой сети 12/24 В для этого артикула не заявлено.
Комплект связи с компьютером указан как дополнительная возможность. Его не следует считать включённым в базовую поставку вместе с прибором.
Где применяется контроль остатка
- База грузового автопарка. Контроль запаса AdBlue и планирование следующего поступления.
- Сервисная ёмкость. Отображение уровня там, где прямой осмотр резервуара неудобен.
- Заправочный участок предприятия. Сигнализация выбранных нижнего и верхнего уровней при выдаче и пополнении.
Для закупщика остаток помогает планировать поставку, для оператора — видеть состояние ёмкости. Эти задачи не требуют автоматически идентификации машин, но отличаются от учёта отпуска AdBlue на каждую из них.
Комплектация AdBlue
- Блок PIUSI OCIO F00755140.
- Зонд из нержавеющей стали.
- Трубка 10 м.
- Инструкция.
Если требуется размещение блока дальше от резервуара, предусматривают подходящую трубку в допустимых условиях. Комплект связи с компьютером выбирают отдельно, если эта функция нужна предприятию.
Частые вопросы о PIUSI OCIO
OCIO показывает уровень или литры?
Он измеряет уровень и может рассчитывать объём по заданной форме и размерам резервуара.
Подойдёт ли прибор для высоты 5 м?
Для этой модели указана высота резервуара до 4 м. Для более высокой ёмкости выбирают другое подходящее решение.
Сколько трубки входит в комплект?
10 м. Допустимая конфигурация до 50 м не означает поставку 50-метровой трубки.
Можно ли видеть каждую заправку машины?
OCIO контролирует остаток в резервуаре. Для учёта отдельной выдачи устанавливают расходомер в раздаточной линии.
Нужны ли размеры ёмкости?
Да, для расчёта литров. Разные формы резервуаров дают разный объём при одном уровне жидкости.
Что означает шаг объёма 20 л?
Это разрешение расчётной индикации, а не обещание точности 20 л для любого остатка. Точность уровня указана отдельно.
Можно ли подключить сразу два резервуара?
В этой конфигурации используется один зонд для одной ёмкости. Для независимого контроля двух резервуаров нужен соответствующий состав оборудования.
Две сигнализации сами предотвращают перелив?
Они дают контроль выбранных уровней. Для остановки насоса или закрытия подачи требуется согласованная схема управления.
Связь с компьютером входит в поставку?
Комплект коммуникации предусматривается отдельно. Базовая поставка включает блок, зонд, трубку и инструкцию.
