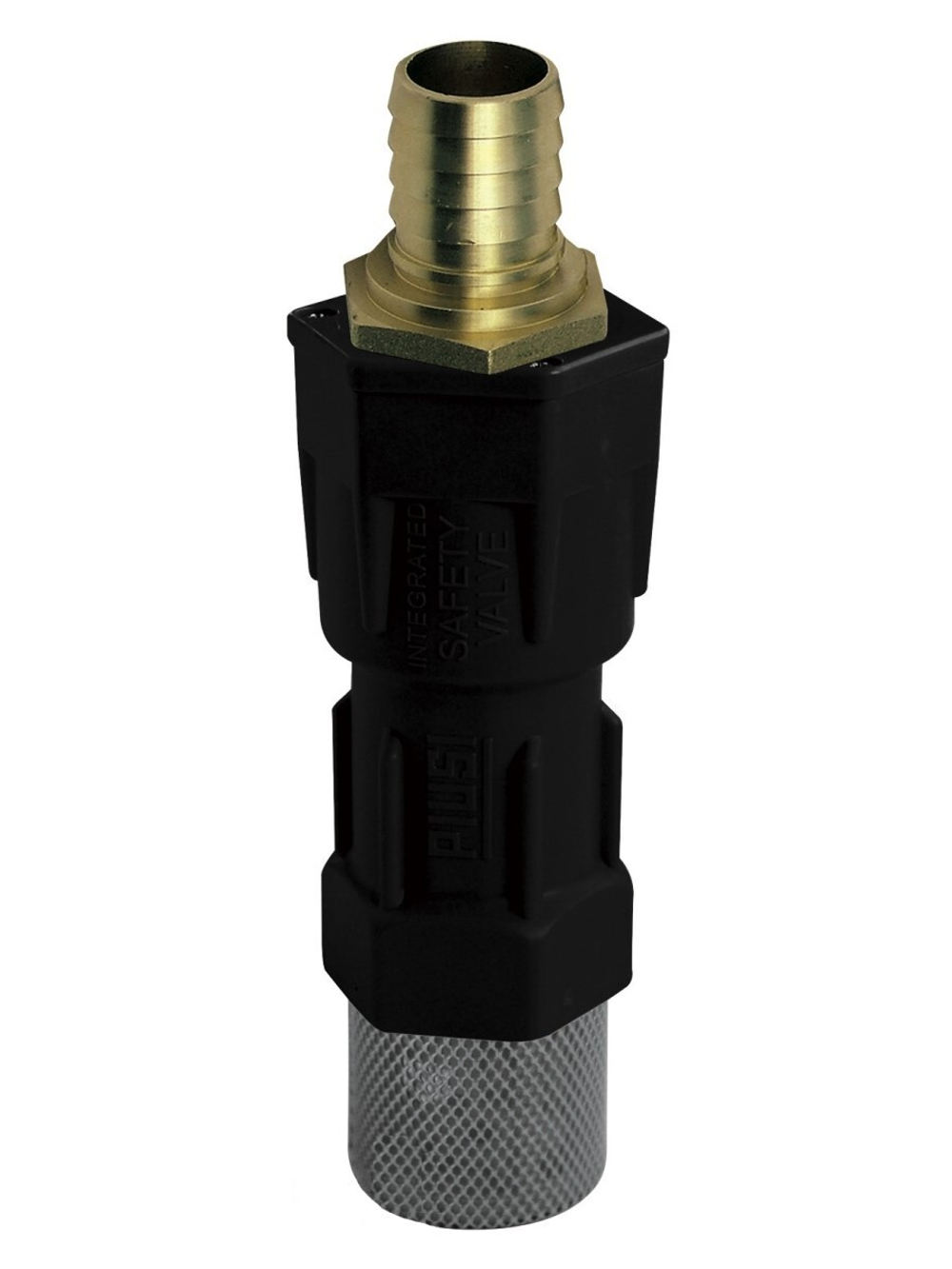

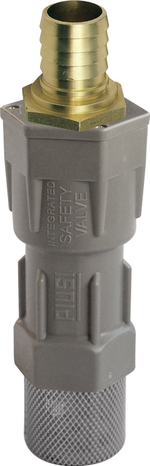

PIUSI F00609000 — донный обратный клапан с сетчатым фильтром для установки на входе всасывающей линии топливного или масляного насоса. Препятствует обратному стеканию жидкости в резервуар после остановки насоса, помогая сохранять заполнение всасывающего рукава и облегчать последующий запуск оборудования.
Встроенный сетчатый фильтр задерживает крупные механические загрязнения, способные попасть в насос из ёмкости. Клапан имеет подключение 1″ BSP и предназначен для использования с совместимыми всасывающими линиями, в том числе с рукавами номинального диаметра 25 мм.
Принцип работы
Во время работы насоса поток жидкости открывает обратный клапан и проходит через защитную сетку во всасывающую магистраль. После остановки насоса клапан закрывается и ограничивает обратное движение жидкости в резервуар.
Это позволяет уменьшить риск опорожнения всасывающего рукава между циклами перекачки. Исправность клапана особенно важна для самовсасывающих насосов, работающих с забором жидкости из бочек, баков и резервуаров.
Особенности конструкции
- Обратный клапан. Препятствует обратному стеканию жидкости после остановки насоса.
- Встроенный сетчатый фильтр. Задерживает крупные частицы загрязнений, находящиеся в ёмкости.
- Фильтрация 1200 мкм. Предназначена для предварительной защиты всасывающей линии, а не для тонкой очистки топлива.
- Присоединение 1″ BSP. Позволяет подключить клапан к совместимой арматуре и всасывающим рукавам.
- Ударопрочный пластиковый корпус. Предназначен для применения в системах перекачки совместимых нефтепродуктов.
Совместимость с жидкостями
PIUSI F00609000 применяется в системах перекачки дизельного топлива, бензина и совместимых масел. Возможность использования зависит от материалов всей насосной установки, её назначения и условий эксплуатации.
Для бензина необходимо использовать насос, соединения, рукава и оборудование, соответствующие требованиям безопасности для легковоспламеняющихся жидкостей.
Клапан не следует применять с агрессивными химическими растворами, AdBlue и другими жидкостями без подтверждения их совместимости с материалами изделия.
Подключение и монтаж
Донный клапан устанавливают на нижнем конце всасывающей линии, погружённом в перекачиваемую жидкость. Соединение должно быть герметичным, чтобы исключить подсос воздуха, затрудняющий работу самовсасывающего насоса.
При монтаже необходимо проверить совместимость резьбы 1″ BSP, внутреннего диаметра рукава и присоединительных элементов. Направление установки должно обеспечивать прохождение жидкости от резервуара к насосу.
Клапан следует располагать так, чтобы фильтрующая сетка не упиралась в дно ёмкости и не перекрывалась осадком. Необходимо также учитывать допустимую высоту всасывания и требования инструкции насосного оборудования.
Где используется
- Мини-АЗС и заправочные модули. На всасывающих линиях насосов для перекачки топлива из резервуаров.
- Топливные хозяйства предприятий. При заборе дизельного топлива из накопительных ёмкостей.
- Бочковые насосные установки. В системах перекачки из бочек при совместимости размеров подключения.
- Мобильные топливораздаточные комплекты. Для защиты всасывающей линии и ограничения обратного движения топлива.
- Системы перекачки масла. При использовании совместимых насосов и смазочных материалов.
Отличие от обычного топливного фильтра
PIUSI F00609000 выполняет две задачи: работает как обратный клапан и обеспечивает предварительную сетчатую фильтрацию жидкости.
Тонкость фильтрации 1200 мкм предназначена для задержания сравнительно крупных загрязнений. Такой фильтр не заменяет магистральный фильтр тонкой очистки топлива на 5, 10 или 30 мкм.
Если требуется дополнительно защитить заправляемую технику от мелких механических примесей или воды, необходимо подобрать отдельное фильтрующее оборудование соответствующего назначения.
Обслуживание
Во время эксплуатации необходимо периодически проверять состояние сетки, герметичность соединений и работу обратного клапана.
Если насос стал хуже всасывать жидкость или после остановки требуется повторное заполнение магистрали, следует проверить возможное загрязнение фильтра, неплотность клапана и наличие подсоса воздуха.
Перед обслуживанием необходимо остановить насос, исключить поступление жидкости и соблюдать требования безопасности при работе с нефтепродуктами. Способ очистки сетки и разборки клапана следует уточнять по инструкции производителя.
Комплектация
Донный обратный клапан PIUSI F00609000 со встроенным сетчатым фильтром — 1 шт.
Всасывающий рукав, переходники, хомуты и другие монтажные принадлежности подбираются отдельно в соответствии с конструкцией насосной установки.
Частые вопросы
Для чего нужен донный обратный клапан?
Он препятствует обратному стеканию жидкости из всасывающего рукава в резервуар после остановки насоса. Это помогает сохранять заполнение магистрали и облегчает повторный запуск.
Подходит ли F00609000 для дизельного топлива?
Да. Клапан предназначен для использования с дизельным топливом и другими совместимыми нефтепродуктами.
Можно ли использовать клапан для бензина?
Да, бензин указан в перечне совместимых жидкостей. При этом вся насосная система должна соответствовать требованиям безопасности для работы с бензином.
Какой размер подключения у клапана?
Присоединительная резьба — 1″ BSP. В карточке также указан номинальный диаметр присоединяемого рукава 25 мм.
Какая тонкость фильтрации?
В карточке и каталоге PIUSI для данной версии указано 1200 мкм. Это предварительная сетчатая фильтрация крупных загрязнений, а не тонкая очистка топлива.
Можно ли установить клапан после насоса?
F00609000 предназначен прежде всего для установки на всасывающей линии. Для напорных магистралей необходимо выбирать клапан с соответствующими характеристиками.
Заменяет ли клапан топливный фильтр?
Нет. Встроенная сетка задерживает крупные загрязнения. Для тонкой очистки топлива необходим отдельный фильтр.
Почему насос теряет способность всасывать топливо после остановки?
Одной из возможных причин является обратное стекание топлива через негерметичный донный клапан. Также необходимо проверить соединения, рукава, уплотнения и возможный подсос воздуха.
Подходит ли клапан для насосов PIUSI Panther?
Возможность применения зависит от конкретной модели Panther, параметров всасывающей линии и используемых соединений. Перед заказом необходимо проверить требования инструкции насоса.
