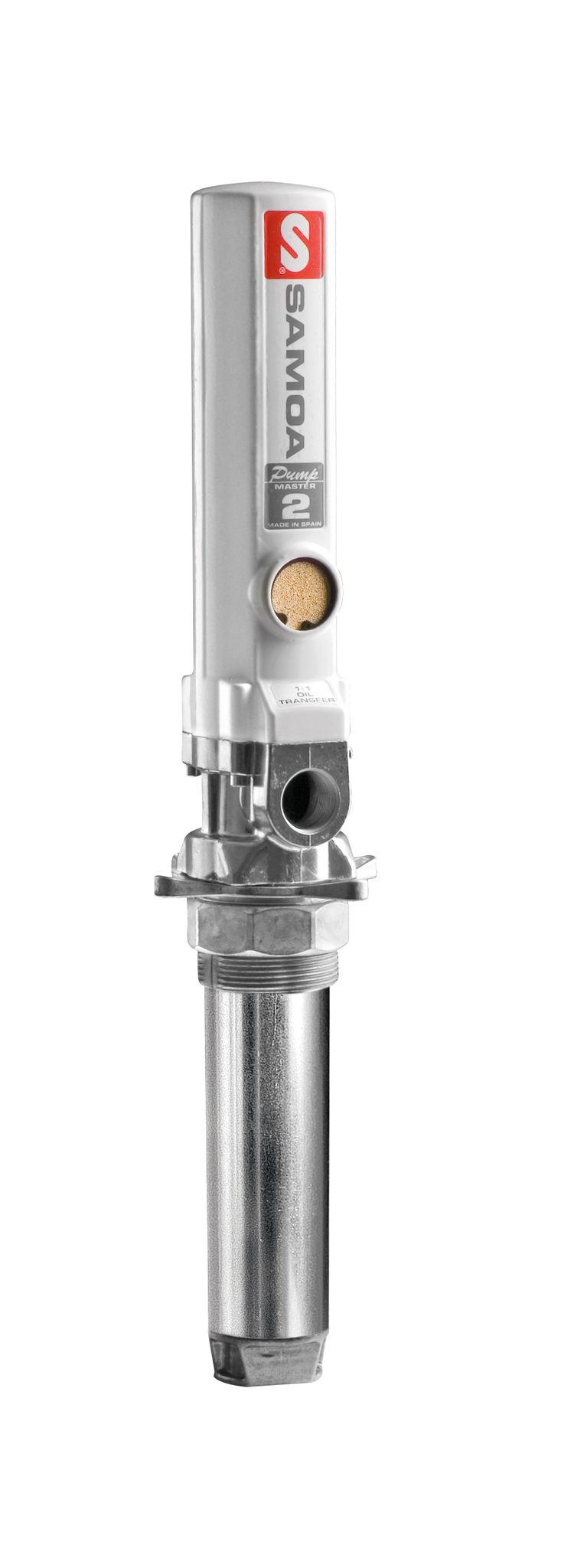

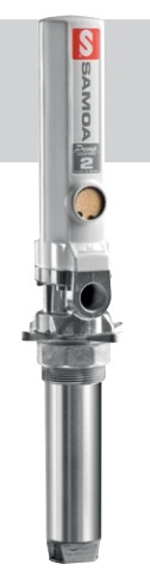

SAMOA PumpMaster 2, артикул 332120 — пневматический поршневой насос 1:1 для охлаждающих жидкостей и составов на водной основе. Это короткое исполнение с никелированной защитой деталей, соприкасающихся с рабочей жидкостью. Насос подключают к резервуару через отдельный всасывающий участок.
Для привода нужен сжатый воздух 1,5–10 бар. Максимальное давление жидкости на выходе — 10 бар, максимальная свободная подача — 55 л/мин. Насос используют для перелива и раздачи совместимых жидкостей на сервисном или производственном участке без электрического двигателя.
Конструкция PumpMaster 2
- Поршневой механизм двойного действия: жидкость подаётся при движении поршня в обе стороны.
- Коэффициент давления 1:1: насос относится к исполнению для передачи жидкости без высокого повышения давления.
- Пневмодвигатель с эффективным диаметром 35 мм и ходом поршня 75 мм приводит насосную часть.
- Никелированные детали предусмотрены для работы с указанными жидкостями на водной основе.
- Короткая насосная часть позволяет подобрать заборную линию под резервуар.
- Регулируемый бочковой адаптер 2″ BSP служит для установки и фиксации.
Как происходит подача жидкости
Сжатый воздух перемещает поршень пневматического двигателя. Насос забирает жидкость через вход и направляет её в напорную линию. Двойное действие означает, что подача происходит при обоих направлениях движения поршня.
Управляя подачей воздуха, выбирают подходящий режим работы. Для перелива в открытую ёмкость и для выдачи через рукав с раздаточной арматурой требуются разные условия: сопротивление на выходе влияет на фактический расход.
Подача и давление 1:1
Коэффициент 1:1 характеризует расчётное отношение давления жидкости к давлению воздуха. Эта модель предназначена для подачи совместимой жидкости, а не для получения высокого давления консистентной смазки.
В каталоге отдельно приведены 55 л/мин при свободном выходе и 13,5 л/мин при частоте 100 циклов в минуту. Это характеристики разных режимов. Свободный выход не учитывает сопротивление подключённой линии, поэтому максимальное значение нельзя принимать за постоянную подачу на пистолете.
Максимальное выходное давление — 10 бар. При подборе регулятора воздуха, рукава, клапана и счётчика учитывают допускаемое давление каждого компонента. Для расчёта расхода нужно знать свойства жидкости и схему линии.
Никелированные материалы и рабочая жидкость
Производитель указывает охлаждающие жидкости и составы на водной основе. Среди материалов, соприкасающихся с жидкостью, — никелированные алюминий и сталь, нержавеющая сталь, ацеталь, Viton и полиуретан.
Никелированное исполнение помогает подобрать насос для соответствующих сред, но совместимость проверяют по всему набору материалов. Для концентрата, добавки или специального состава сообщите его наименование и концентрацию.
332120 не следует считать полностью нержавеющим насосом. Для агрессивной среды выбирают оборудование с подтверждённой совместимостью, подходящими уплотнениями и точным исполнением насосной части.
Короткий насос и забор из резервуара
332120 — короткое исполнение. Оно не имеет длинной погружной трубы, которую можно опустить до дна обычной бочки без дополнительных деталей. Для забора жидкости предусматривают подходящую трубку или всасывающую линию.
Такая компоновка удобна при установке возле отдельного резервуара и при подборе заборного участка под тару. До заказа определите глубину ёмкости, положение насоса и материал всех частей, контактирующих с жидкостью.
В каталоге для серии указана отдельная трубка 331110.002 для бочки 205 л. Применимость трубки и её материалов к выбранной рабочей жидкости проверяют вместе с насосом при комплектации.
Подключение воздуха и жидкости
- Вход воздуха — 1/4″ BSP, внутренняя резьба.
- Вход жидкости — 1″ BSP, внутренняя резьба.
- Выход жидкости — 3/4″ BSP, внутренняя резьба.
- Бочковой адаптер — 2″ BSP, наружная резьба; регулируется по высоте.
Разные размеры входа и выхода нужно учитывать при подборе фитингов. Соединения всасывающей линии должны быть герметичными, а напорный участок — соответствовать давлению жидкости и назначению раздаточной арматуры.
Пневмосеть подбирают не только по наличию давления: она должна обеспечивать расход воздуха для нужного режима насоса. Рабочий диапазон 1,5–10 бар относится к подаче воздуха на привод.
Где используется
- Сервисный пост: выдача совместимой охлаждающей жидкости из общей ёмкости.
- Производственный участок: перелив разрешённого состава на водной основе между резервуарами.
- Ремонтная мастерская: оборудование отдельного места раздачи жидкости при наличии пневмосети.
Выбор исполнения и принадлежностей
При покупке 332120 проверяют именно никелированную короткую версию PM2. Другие насосы той же серии могут иметь иной материал насосной части или другую погружную трубу.
В комплекте предусмотрен регулируемый бочковой адаптер. Заборный участок, напорный рукав, раздаточную арматуру и при необходимости измеритель выбирают под ёмкость и рабочую жидкость. До заказа полезно подготовить данные о составе, расходе и расстоянии до точки выдачи.
Частые вопросы
Это насос из нержавеющей стали?
Нет, 332120 имеет никелированную защиту и несколько материалов в проточной части. Полностью нержавеющее исполнение выбирают отдельно.
Можно ли работать с антифризом?
Охлаждающие жидкости входят в назначение. Для конкретного антифриза, особенно концентрата, проверьте состав и совместимость с материалами насоса.
Можно ли сразу поставить короткий насос в бочку?
Для забора со дна нужен соответствующий всасывающий участок. Его подбирают по глубине бочки и рабочей жидкости.
Нужна ли электросеть?
Нет. Привод пневматический; требуется сжатый воздух в диапазоне 1,5–10 бар.
Какую подачу учитывать при выборе?
Максимальный свободный расход — 55 л/мин. Для рабочего режима в каталоге есть 13,5 л/мин при 100 циклах в минуту; через конкретную линию расход оценивают отдельно.
Подойдёт ли насос для консистентной смазки?
332120 предназначен для указанных охлаждающих и водных составов. Для смазки нужен насос соответствующего назначения и давления.
Можно ли перекачивать любую кислоту?
Никелированное покрытие этого не подтверждает. Для кислоты необходимо отдельное подтверждение совместимости всех материалов и уплотнений.
Какое соединение на выходе?
3/4″ BSP с внутренней резьбой. Вход жидкости имеет размер 1″ BSP, поэтому фитинги на вход и выход подбирают отдельно.
