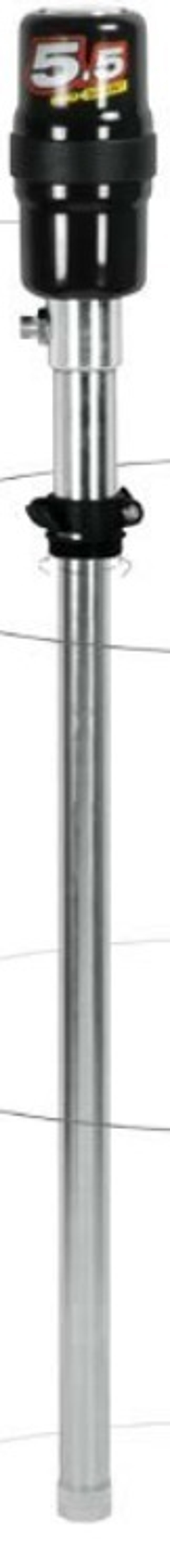

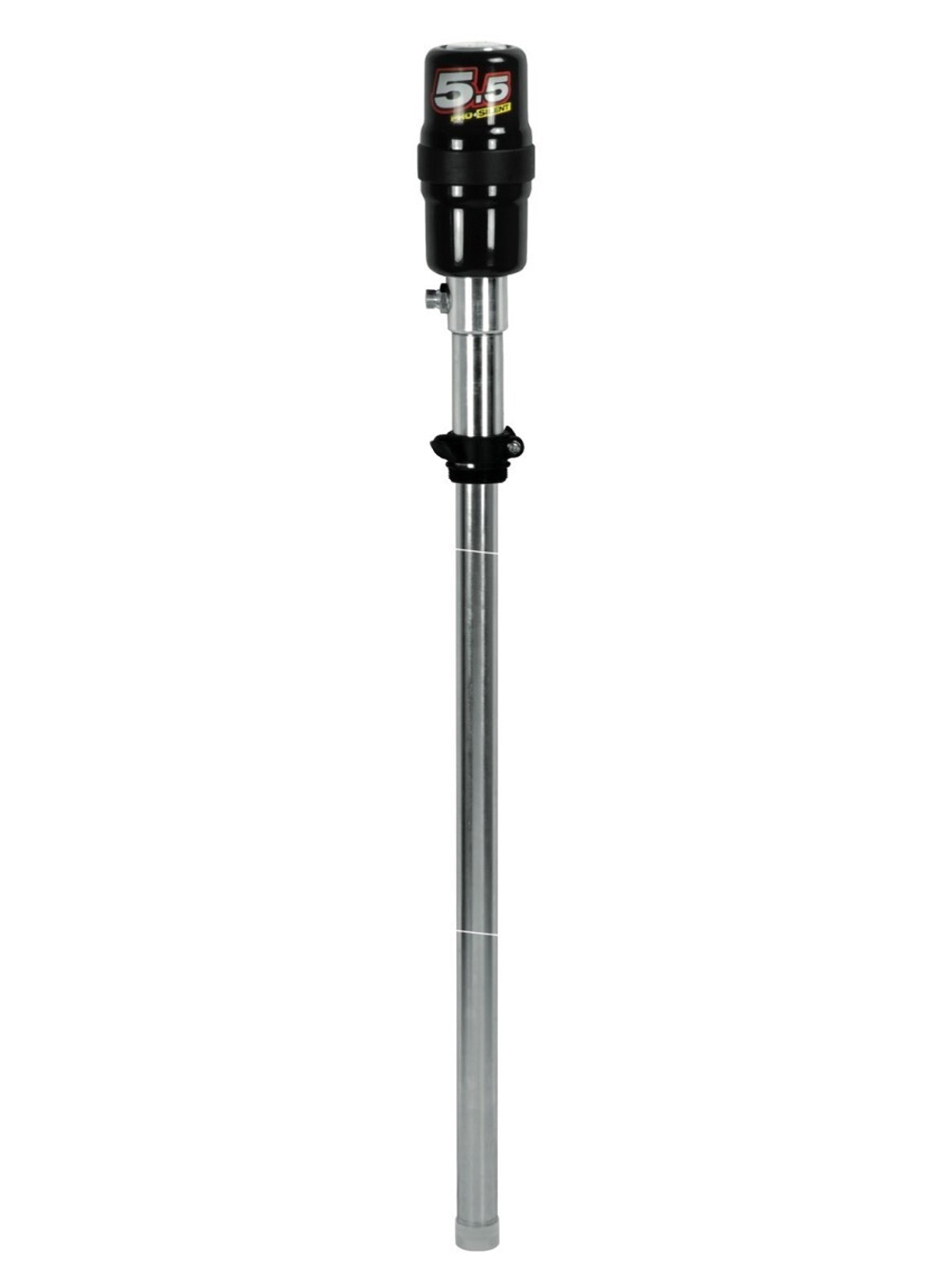

PIUSI P5.5:1 940 (F0021403A) — пневматический поршневой насос для перекачки смазочных масел средней вязкости. Исполнение с погружной трубой 940 мм предназначено для установки на совместимую бочку. Насос используют на постах технического обслуживания, в мастерских и в системах раздачи масла на небольшие и средние расстояния.
Насос работает от сжатого воздуха давлением 3–8 бар и обеспечивает максимальную подачу до 15,5 л/мин. Поршневой механизм двойного действия подаёт масло при движении в обе стороны. Электрическое питание самому насосу не требуется.
Как насос подаёт масло
Пневмодвигатель перемещает поршень, который забирает масло через погружную трубу и направляет его в раздаточную линию. Двойное действие позволяет использовать оба хода механизма для перекачки. На выходе можно подключить подходящий масляный рукав, катушку и раздаточный пистолет.
Корпус пневмодвигателя выполнен из технополимера. В конструкции предусмотрен неметаллический распределитель воздуха. Для серии производитель указывает уровень шума ниже 77 дБ при измерении на расстоянии 1 м от насоса, установленного на бочке, без фонового шума. Этот показатель нельзя напрямую сравнивать с шумом всего работающего компрессорного поста.
Давление масла и расход воздуха
Передаточное отношение 5,5:1 показывает связь между давлением воздуха и создаваемым давлением масла. Например, при 6 бар воздуха расчётное давление на выходе составляет около 33 бар. Это ориентир для подбора линии, а не обещание одинакового давления и расхода при любых условиях.
Максимальная подача 15,5 л/мин не равна гарантированной скорости выдачи через пистолет. Вязкое холодное масло, длинный рукав, фильтр и катушка увеличивают сопротивление. Поэтому насос выбирают по требуемой подаче на рабочем посту, а не только по верхнему значению в характеристиках.
Расход воздуха составляет 200–250 л/мин. При подборе компрессора нужно учитывать также остальных потребителей пневмосети. Давление воздуха на входе насоса регулируют в пределах 3–8 бар.
Установка в бочку и подключение
- Длина погружной трубы — 940 мм, диаметр — 42 мм.
- Вход воздуха — внутренняя резьба 1/4″ BSP.
- Выход масла — наружная резьба 1/2″ BSP.
- Вход жидкости — внутренняя резьба 1″ BSP.
- Для крепления предусмотрен бочковой адаптер.
Перед установкой сравните глубину бочки с длиной трубы и проверьте посадочное место адаптера. Размеры 940 мм и 42 мм относятся к погружной части; их не следует принимать за общую длину и диаметр всего насоса.
Рукав, пистолет, катушка и соединения должны выдерживать давление масляной линии. Допустимое давление собранной установки ограничено компонентом с наименьшим разрешённым значением.
Для какого масла подходит
P5.5:1 предназначен для смазочных масел. В каталоге работа насоса показана на масле SAE 20 / ISO VG 68 при 18 °C. Этот пример помогает оценить условия измерения, но не означает, что любое масло при любой температуре будет перекачиваться с той же скоростью.
Исполнение не следует использовать как универсальный насос для бензина, растворителей или консистентной смазки. Для этих сред требуется оборудование с соответствующим назначением и материалами проточной части.
Где применяется
Насос подходит для подачи масла из бочки к сервисному посту грузовой или легковой мастерской, для выдачи смазочного масла при ремонте спецтехники и для комплектации небольшой распределительной линии. Пневматический привод удобен там, где уже есть компрессор и требуется обойтись без отдельного электрического насоса у каждой бочки.
Отличие от короткой версии P5.5:1 ST
В этой же серии F0021401A имеет всасывающую часть длиной 175 мм, а F0021403A — 940 мм. У обеих моделей заявлены передаточное отношение 5,5:1 и подача до 15,5 л/мин. Основное различие для покупателя — способ установки и длина забора масла.
Комплектация
В поставку входят насос PIUSI P5.5:1 940, бочковой адаптер и инструкция. Катушку, раздаточный пистолет и напорную линию подбирают отдельно под рабочий пост.
Частые вопросы
Нужна ли насосу розетка 230 В?
Нет. Насос работает от сжатого воздуха. Нужны компрессор или пневмосеть с подходящими давлением и производительностью.
Можно ли получить 15,5 л/мин через длинную катушку?
Это зависит от масла и сопротивления всей линии. Максимальная подача насоса не гарантирует такой же расход через катушку и пистолет.
Подойдёт ли насос к любой бочке?
Нужно проверить глубину бочки, горловину и крепление. Погружная труба этой версии имеет длину 940 мм.
Насос поставляется с пистолетом?
Базовый артикул обозначает насос с адаптером. Раздаточное оборудование подбирают для конкретного поста.
