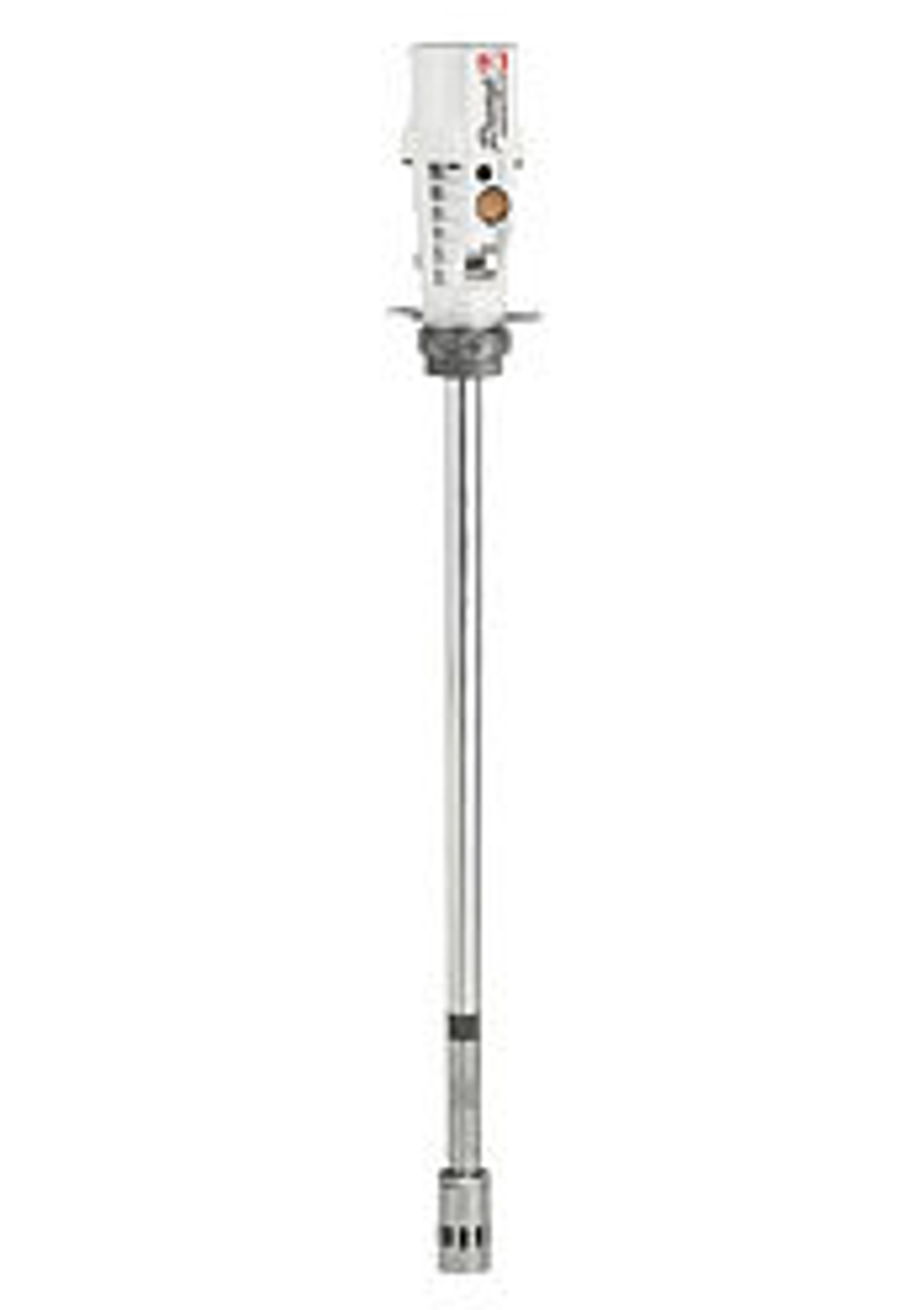

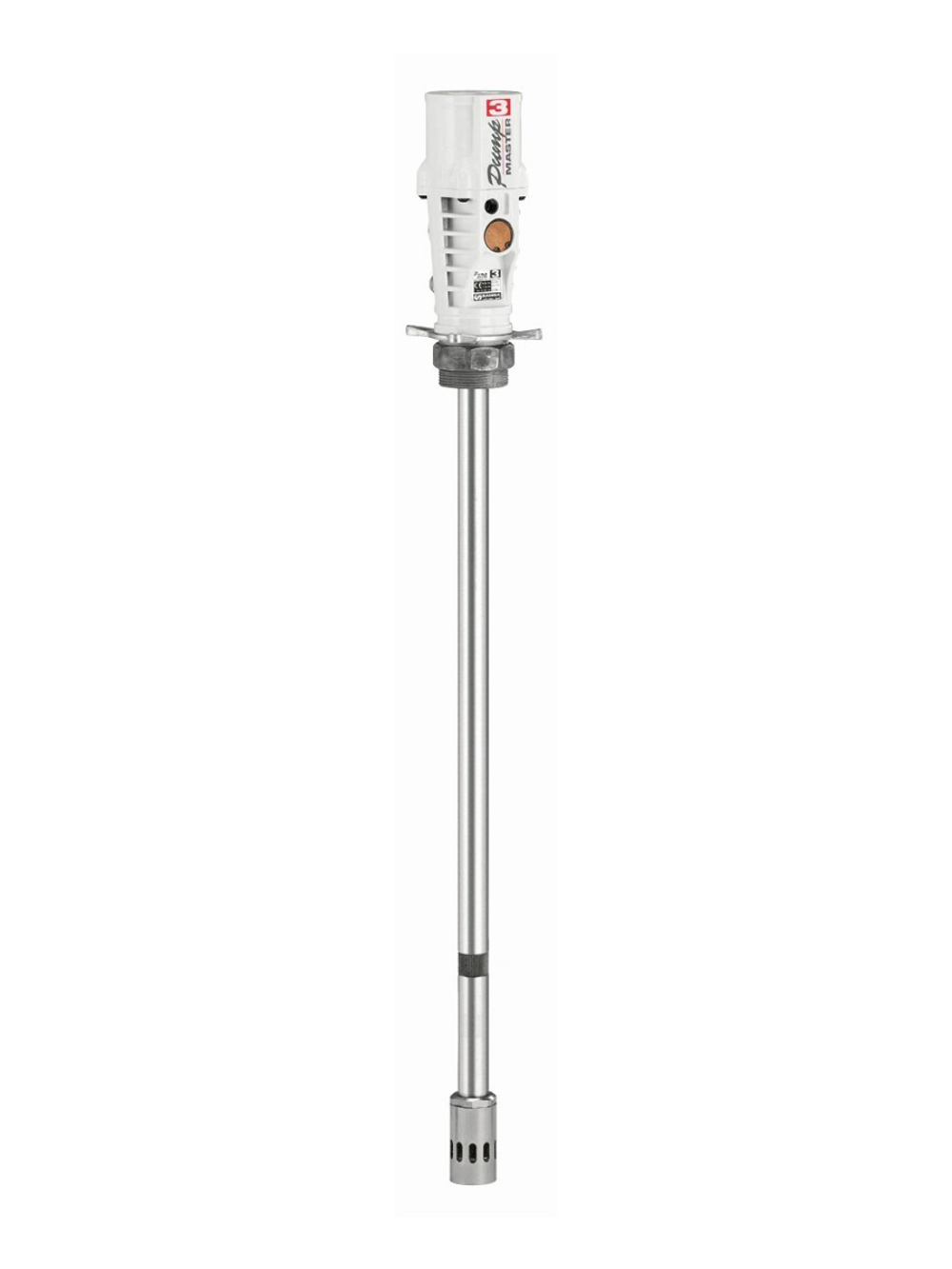

SAMOA Pumpmaster 3 (407200) — пневматический поршневой насос высокого давления для подачи консистентной смазки из бочек 50 кг. Передаточное отношение — 55:1, длина погружной трубы — 725 мм. Исполнение подходит для сборки стационарных и передвижных смазочных постов.
Насос двойного действия приводится сжатым воздухом и подаёт смазку к напорному рукаву и пистолету. Рабочий диапазон воздуха — 1,5–10 бар; максимальное давление смазки — 550 бар. Для применения в готовой установке учитывают пределы всех подключённых компонентов.
Давление смазки и подача
Передаточное отношение 55:1 связывает давление воздуха и создаваемое давление смазки в расчётных условиях. Например, при 6 бар воздуха расчётное давление составляет около 330 бар. Реальная подача определяется сопротивлением раздаточной линии и обслуживаемого узла.
Для непрерывной работы SAMOA указывает 300 г/мин при 110 циклах в минуту. Максимальная свободная подача — 540 г/мин при воздухе 7 бар и смазке NLGI 2. Это разные режимы измерения, поэтому 540 г/мин нельзя обещать при рабочей нагрузке.
Предел 550 бар относится к насосу. Если пистолет или рукав допускают меньшее давление, настройку всей системы ограничивают этим меньшим значением.
Бочка 50 кг и труба 725 мм
У модели 407200 погружная труба имеет длину 725 мм, общая высота насоса — 925 мм. При подборе бочки проверяют её фактическую глубину и установку крышки. Маркировка «50 кг» сама по себе не описывает геометрию тары.
Крышку и следящую пластину выбирают под размеры бочки. Следящая пластина помогает смазке поступать к заборной части и перемещается по мере опорожнения. Состав готового поста определяют отдельно от артикула насоса.
Подключение пневмосети и рукава
Вход воздуха и выход смазки имеют внутреннюю резьбу 1/4″ NPSM. Это не BSP: при комплектации нельзя подбирать переходник только по совпадению размера 1/4″.
Для работы нужны подготовленная линия сжатого воздуха, подходящие соединения и регулирование давления. Производительность компрессора выбирают с учётом расхода воздуха насосом в требуемом режиме, а не только по максимальному давлению ресивера.
Насос предназначен для консистентной смазки до NLGI 2. Температура и свойства конкретного материала влияют на забор из бочки и подачу по рукаву. Для жидкого масла, топлива или воды используют насосы другого назначения.
Применение и комплектация поста
407200 применяют на ремонтных участках грузовых автопарков, в мастерских строительной и сельскохозяйственной техники, а также на производственных постах. Насос позволяет подавать смазку из бочки вместо частой ручной заправки шприца.
Артикул обозначает насосный агрегат. Если нужен готовый солидолонагнетатель, выбирают комплект с подходящими крышкой, следящей пластиной, рукавом и пистолетом; для передвижной работы также учитывают тележку.
Чем отличается от других PM3
Исполнение 404100 рассчитано на небольшую тару 12,5–20 кг и имеет трубу 410 мм. У 407200 труба длиннее — 725 мм — для соответствующей бочки 50 кг. Вариант 409200 с трубой 920 мм предназначен для бочек 185 кг.
Одинаковое передаточное отношение в серии не делает эти насосы одинаковыми по монтажу. При замене сверяют артикул, длину погружной части и тару.
Частые вопросы
Можно ли подключить насос к компрессору на 6 бар?
6 бар входит в рабочий диапазон 1,5–10 бар. Дополнительно проверяют достаточность подачи воздуха и допустимое давление всей смазочной линии.
Насос будет подавать 540 г/мин через любой пистолет?
Нет. Это свободная подача при указанных условиях. Для непрерывного режима приведено 300 г/мин при 110 циклах в минуту; сопротивление линии влияет на фактический расход.
Подойдёт ли для смазки NLGI 2?
Да, SAMOA указывает применение со смазками до NLGI 2 при соблюдении рабочих условий.
В комплект входит тележка?
407200 — отдельный насос. Тележку и остальные элементы готового поста выбирают по комплектности соответствующей установки.
В чём отличие от 404100?
Главное для монтажа — длина трубы и размер тары: 407200 имеет трубу 725 мм под бочку 50 кг, а 404100 — 410 мм под 12,5–20 кг.
