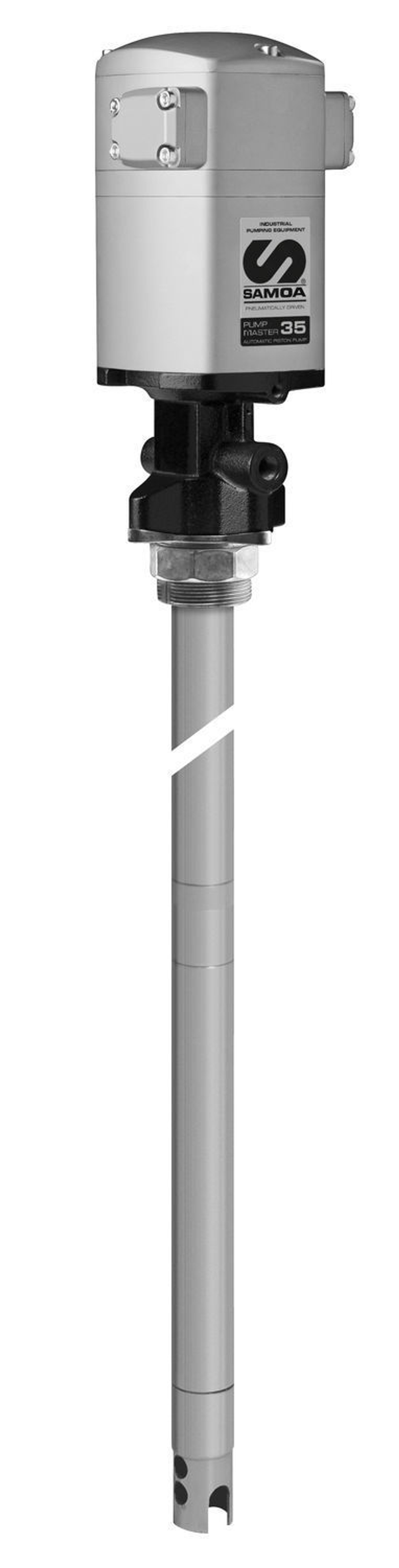

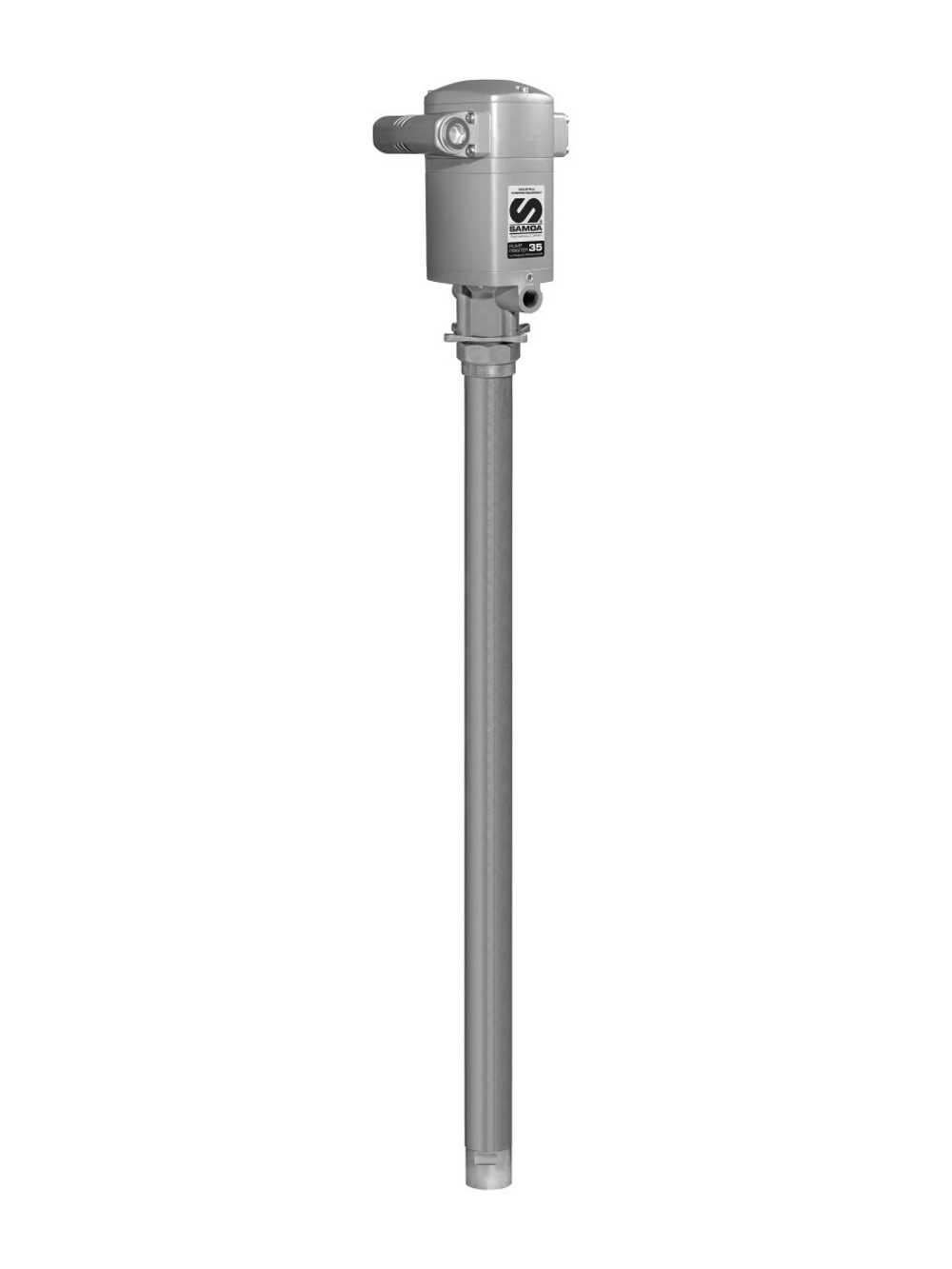

SAMOA PumpMaster 35 5:1, артикул 535510 — пневматический поршневой насос двойного действия для подачи масла из бочки 205 л. Длина погружной трубы — 925 мм, общая высота — 1194 мм. Насос предназначен для масляных раздаточных установок автосервиса, ремонтной базы и промышленного участка.
Для работы нужен сжатый воздух 2–12 бар. Максимальное давление масла — 60 бар. В каталоге указаны подача 12 л/мин при 80 циклах в минуту и максимальная свободная подача 30 л/мин. Модель применяют для синтетических и минеральных масел, гидравлических и трансмиссионных жидкостей.
Конструкция PumpMaster 35
- Двойное действие обеспечивает подачу масла при обоих направлениях движения поршня.
- Пневмодвигатель диаметром 80 мм и ходом 80 мм приводит насосный механизм.
- Бочковая труба 925 мм соответствует исполнению для ёмкости 205 л.
- Регулируемый адаптер 2″ BSP позволяет закрепить насос в совместимой горловине.
- Место подключения клапана сброса давления предусмотрено для отдельной дополнительной принадлежности.
Как происходит подача масла
Сжатый воздух поступает в двигатель и перемещает насосный механизм. Масло забирается через погружную часть и направляется в напорную линию к рукаву или трубопроводу. Двойное действие означает выдачу при движении поршня в обе стороны.
Такая схема позволяет собрать пост с отдельным пистолетом, счётчиком и при необходимости катушкой. Для выбора определяют длину линии и расход масла на рабочем месте.
Коэффициент 5:1 и давление
Отношение 5:1 показывает расчётное давление масла относительно воздуха на приводе. Например, при 6 бар воздуха это отношение соответствует примерно 30 бар на стороне масла. Это оценка по коэффициенту; расход при выдаче зависит от нагрузки.
Верхний предел самого насоса — 60 бар при допустимом воздухе до 12 бар. Рабочую настройку ограничивают параметры рукава, пистолета, счётчика, катушки и всех соединений.
В корпусе предусмотрен порт для отдельного клапана сброса давления. Он полезен при защите замкнутой линии от роста давления из-за теплового расширения масла. Само наличие порта не означает, что клапан входит в поставку или уже установлен.
Расход масла и потребление воздуха
12 л/мин при 80 циклах в минуту и 30 л/мин при свободном выходе — разные каталожные характеристики. Для расчёта маслопоста проверяют подачу под требуемым давлением, а не принимают свободный расход за постоянную выдачу через пистолет.
Условия на линии определяются вязкостью и температурой масла, длиной трубопровода, фильтрами и раздаточной арматурой. При обслуживании нескольких точек заранее определяют их одновременную работу и общий требуемый расход.
В технических данных максимальное потребление воздуха указано 350 нормальных л/мин при 5 бар и 80 циклах в минуту. Компрессор и подвод воздуха выбирают для соответствующего рабочего режима, учитывая другие потребители пневмосети.
Масла и материалы проточной части
Производитель предусматривает синтетические и минеральные масла, гидравлическое масло, трансмиссионные и другие указанные смазочные жидкости. Для подбора сообщите марку и температуру продукта.
В насосной части и уплотнениях используются хромированная сталь, сталь, полиуретан, NBR и алюминий. Если применяется специальный состав с присадками, его совместимость проверяют со всеми контактирующими материалами.
Назначение для масла не следует переносить на бензин, AdBlue, воду или химические растворы. Для таких сред подбирают соответствующее исполнение насоса.
Монтаж на бочку 205 л
Погружная труба 925 мм предназначена для бочкового исполнения 535510. Перед заказом сопоставьте глубину тары и свободное место над ней. Общая высота 1194 мм важна при размещении под полкой или внутри сервисной установки.
В поставке предусмотрен адаптер 2″ BSP с наружной резьбой, регулируемый по высоте. Он позволяет закрепить насос в совместимой горловине. Для другой ёмкости проверяют её конструкцию и выбирают подходящую схему монтажа.
Соединения воздуха и масла
- Вход воздуха — 3/8″ BSP, внутренняя резьба.
- Вход масла — 1 1/2″ BSP, внутренняя резьба.
- Выход масла — 1/2″ BSP, внутренняя резьба.
Воздушные фитинги и напорный рукав подбирают отдельно для своего назначения. При проектировании важно учесть разный размер входа и выхода жидкости, требуемый проход линии и допустимое давление.
Для учёта выбирают масляный счётчик с подходящим диапазоном расхода. Катушка и пистолет должны обеспечивать требуемую подачу без превышения своих рабочих пределов.
Где используется
- Автосервис и автопарк: выдача масла из бочки на пост обслуживания.
- Строительная и сельскохозяйственная техника: заполнение масляных систем при ремонте и техническом обслуживании.
- Промышленный участок: распределение совместимого масла через подготовленную линию.
- Сервисная установка: насосный узел с собственными рукавом, счётчиком и пистолетом.
Бочковое и короткое исполнения
535510 имеет трубу 925 мм для бочки 205 л. У короткого PM35 535530 труба 200 мм; для забора из отдельного резервуара ему требуется подходящий всасывающий участок. При замене важно выбрать нужную длину насосной части.
Если требуется комплект бочкового монтажа с соединительными принадлежностями, в каталоге есть 539510 с насосом 535510. Это отдельный комплектный артикул, состав которого проверяют при заказе.
Поставка и оснащение поста
535510 — насос с предусмотренным регулируемым бочковым адаптером. Рукав, пистолет, счётчик, подготовку воздуха и дополнительный клапан сброса давления подбирают под будущую установку.
Перед закупкой полезно подготовить данные о бочке, масле, пневмосети и расстоянии до точки выдачи. Они позволяют подобрать насос и принадлежности как один рабочий пост.
Частые вопросы
Подойдёт ли насос для бочки 205 л?
Да, 535510 — бочковое исполнение с погружной трубой 925 мм и адаптером 2″ BSP.
Какое давление воздуха нужно?
Рабочий диапазон — 2–12 бар. Настройку выбирают с учётом требуемой подачи и допуска всей раздаточной арматуры.
При 6 бар воздуха будет 60 бар масла?
По коэффициенту 5:1 для 6 бар получается примерно 30 бар. Максимальные 60 бар насоса соответствуют верхнему пределу воздуха 12 бар.
Подача составляет 12 или 30 л/мин?
12 л/мин указаны при 80 циклах в минуту. 30 л/мин — максимальная свободная подача; через нагруженную линию расход другой.
Нужен ли электрический кабель?
Насос пневматический. Требуются соответствующие давление и расход сжатого воздуха.
Входит ли клапан сброса давления?
В насосе есть место для подключения отдельного клапана. Наличие самого клапана согласуют в спецификации.
Чем отличается короткий 535530?
Его насосная труба 200 мм. У 535510 она 925 мм и рассчитана на бочковую установку.
Можно ли подключить счётчик и катушку?
Их подбирают для масла, требуемого расхода и давления. Сопротивление этих узлов учитывают при расчёте выдачи.
