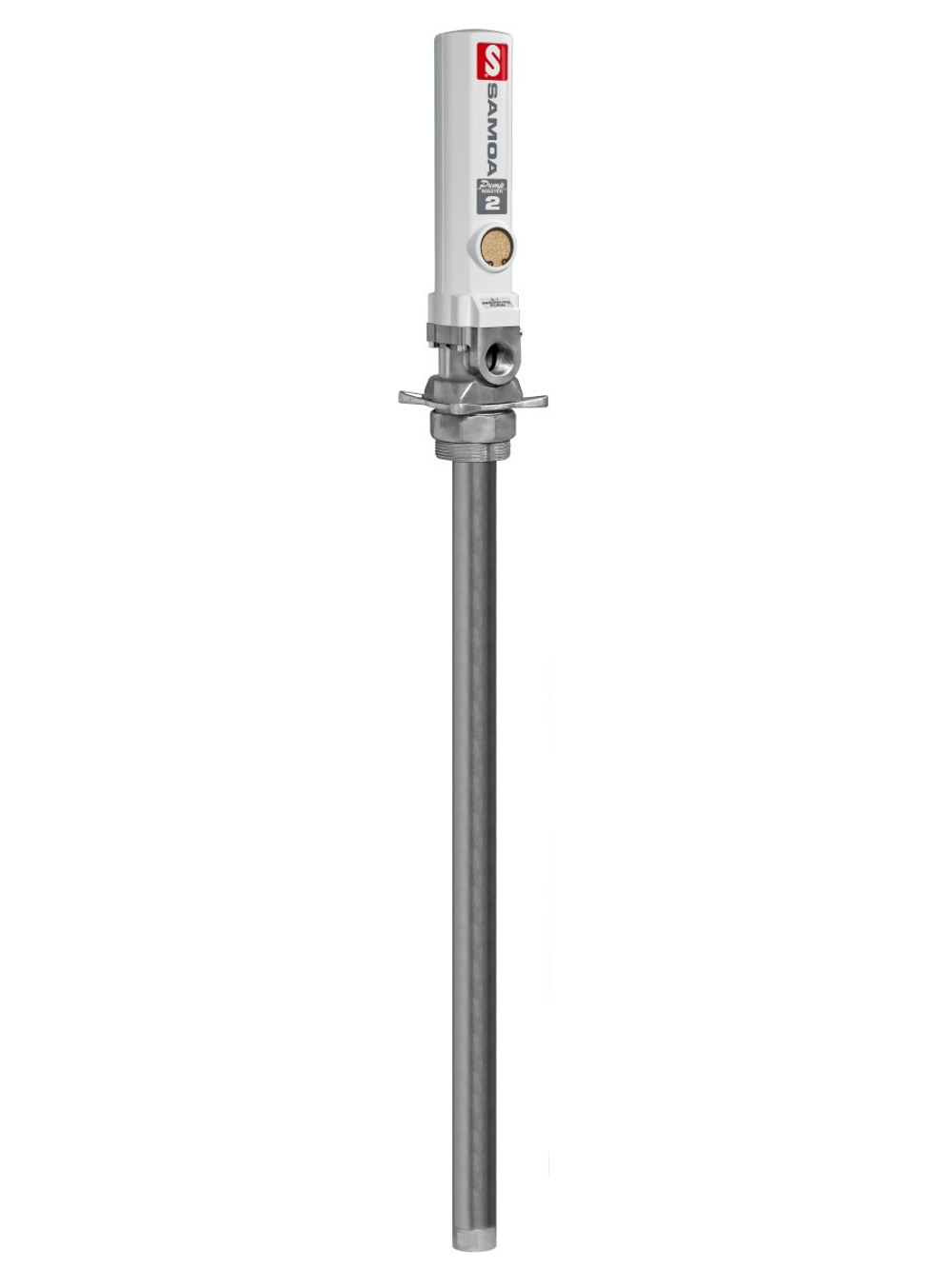

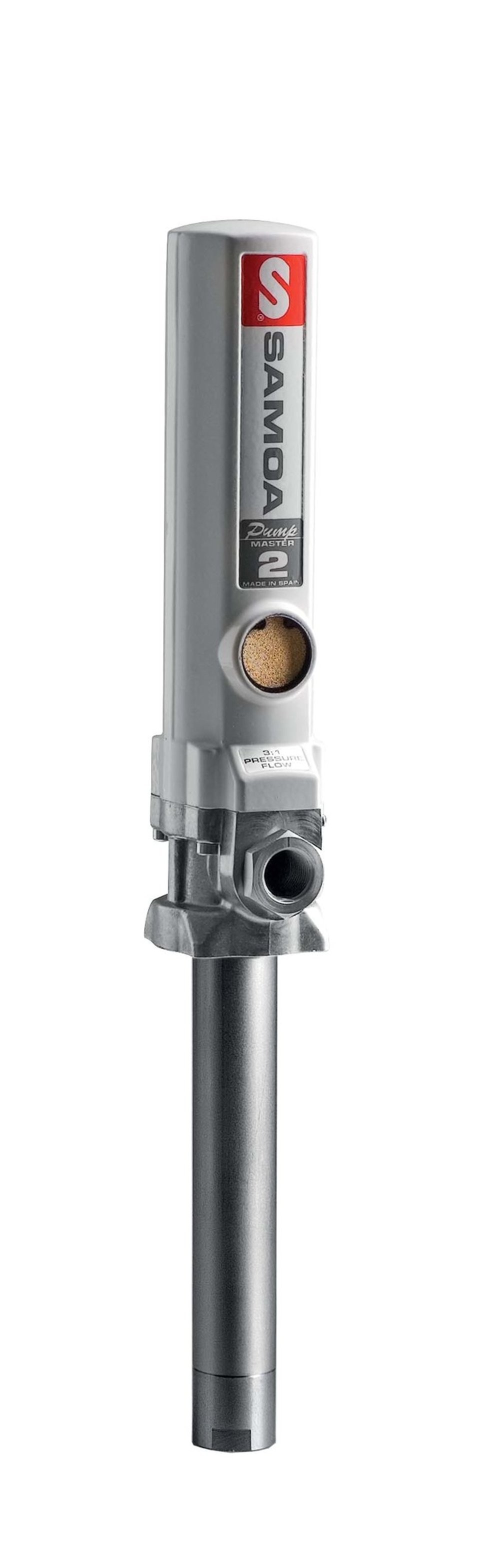

SAMOA Pumpmaster 2 358120 — пневматический поршневой насос двойного действия для раздачи масла из бочек 60 л. Передаточное отношение — 3:1, погружная труба — 700 мм. Это бочковое исполнение для переносных и стационарных маслораздаточных постов.
Насос применяют в мастерских, на постах обслуживания автопарка и при заправке масляных систем оборудования. Он забирает масло непосредственно из бочки и подаёт его в напорный рукав. Для работы нужна пневмосеть; отдельный электрический двигатель насосу не требуется.
Как работает насос двойного действия
Пневматический двигатель приводит в движение поршневой насосный механизм. Подача масла происходит при движении механизма в обе стороны. Насосная часть и пневматический привод выполняют разные задачи: воздух приводит насос в движение, но не должен подаваться вместо масла в раздаточную линию.
Передаточное отношение 3:1 означает расчётное повышение давления масла примерно втрое относительно давления воздуха. Например, при 6 бар воздуха расчётное давление на закрытом выходе составляет около 18 бар. Это пример связи давлений, а не обещание постоянной подачи при этом давлении.
Подача и допустимое давление
Диапазон входного давления воздуха — 1,5–10 бар, максимальное давление масла — 30 бар. Максимальная подача при свободном выходе составляет 35 л/мин. С установленными рукавом, счётчиком и пистолетом фактический расход будет зависеть от сопротивления системы и свойств масла.
При подборе поста ориентируются на нужную скорость выдачи возле машины. Холодное густое масло, длинный рукав и небольшое проходное сечение соединений могут ограничить расход даже при достаточном давлении пневмосети.
Потребление воздуха и рабочая подача
В каталоге PM2 указана подача 10 л/мин при 150 циклах в минуту. Для расхода воздуха приведены 180 Нл/мин при 6 бар и 200 циклах в минуту. Это две характеристики при разных условиях: нельзя считать, что указанное потребление воздуха относится точно к подаче 10 л/мин.
Максимальная свободная подача 35 л/мин получена при 7 бар. На рабочем посту с катушкой и пистолетом режим будет другим. Для подбора пневмосети учитывают производительность компрессора и расход других потребителей в мастерской, а не только номинальное давление на входе.
Установка на бочку 60 л
Погружная труба длиной 700 мм рассчитана на соответствующую бочку. Общая высота насоса — 995 мм. Регулируемый адаптер с наружной резьбой 2″ BSP позволяет закрепить насос в горловине и выставить положение по высоте.
- Пневматический вход: 1/4″ NPSM, внутренняя резьба.
- Выход масла: 1/2″ BSP, внутренняя резьба.
- Бочковой адаптер: 2″ BSP, наружная резьба.
Воздушный вход NPSM и масляный выход BSP имеют разные размеры и стандарты. Ответные фитинги подбирают отдельно к каждому порту, а не по общему названию «дюймовая резьба».
Совместимые масла
Производитель перечисляет синтетические и минеральные смазочные масла, гидравлические и трансмиссионные масла, трансмиссионные жидкости. PM2 358120 предназначен для раздачи масел; свойства насоса нельзя автоматически распространять на бензин, AdBlue, растворители или пластичную смазку.
Если на посту используются разные продукты, при выборе схемы важно сохранить разделение масел. Один и тот же рукав и насос содержат остаток предыдущей жидкости, поэтому их не рассматривают как независимые каналы для разных сортов.
Отличие от версии для бочки 205 л
В той же серии бочковой насос 354120 имеет погружную трубу 905 мм и предназначен для 205 л. У358120 труба 700 мм для 60 л. Передаточное отношение у них 3:1, поэтому выбирать нужный артикул только по отношению давлений нельзя.
Для компактной бочки 60 л версия 358120 позволяет использовать подходящую длину трубы без изменения конструкции тары. При установке оставляют место для снятия насосного агрегата и замены бочки.
Отдельный насос для сборки или замены
358120 — насосный агрегат с бочковым адаптером. Напорный рукав, раздаточный пистолет, счётчик и оборудование подготовки воздуха подбирают при сборке поста. Такая поставка удобна и для замены насоса в существующей установке с подходящими параметрами.
В корпусе предусмотрено место для установки разгрузочного клапана давления. Наличие посадочного места не означает, что клапан уже входит в поставку. Защиту магистрали, в том числе от повышения давления при нагреве масла в закрытом участке, учитывают в схеме поста.
Частые вопросы о SAMOA 358120
Подойдёт ли эта версия для бочки 205 л?
358120 — исполнение для 60 л с трубой 700 мм. Для бочки другой высоты выбирают соответствующую длину погружной части.
Какие рукава нужны на выходе?
Напорная масляная линия подключается к внутренней резьбе 1/2″ BSP. Рукав и его арматура должны подходить для масла и давления всей системы.
Нужна ли розетка рядом с бочкой?
Насос работает от сжатого воздуха. Ему нужна подходящая пневмосеть, а не электропитание.
35 л/мин — это расход через раздаточный пистолет?
Это максимальная свободная подача насоса. Подача через готовый пост определяется также вязкостью масла и сопротивлением оборудования.
Входит ли пистолет-счётчик в комплект?
Артикул 358120 обозначает насос. Пистолет-счётчик и остальные принадлежности готового поста подбирают отдельно.
