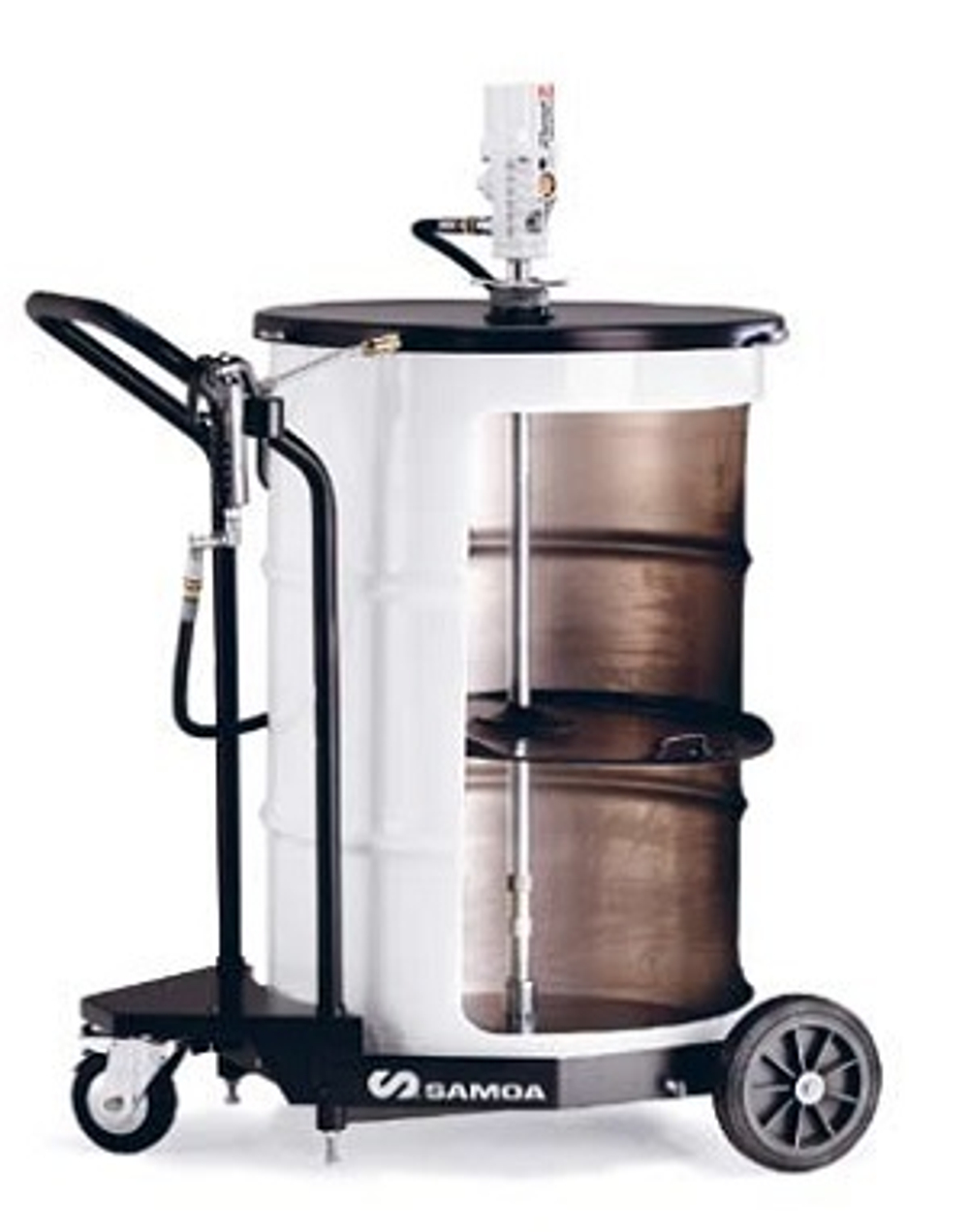

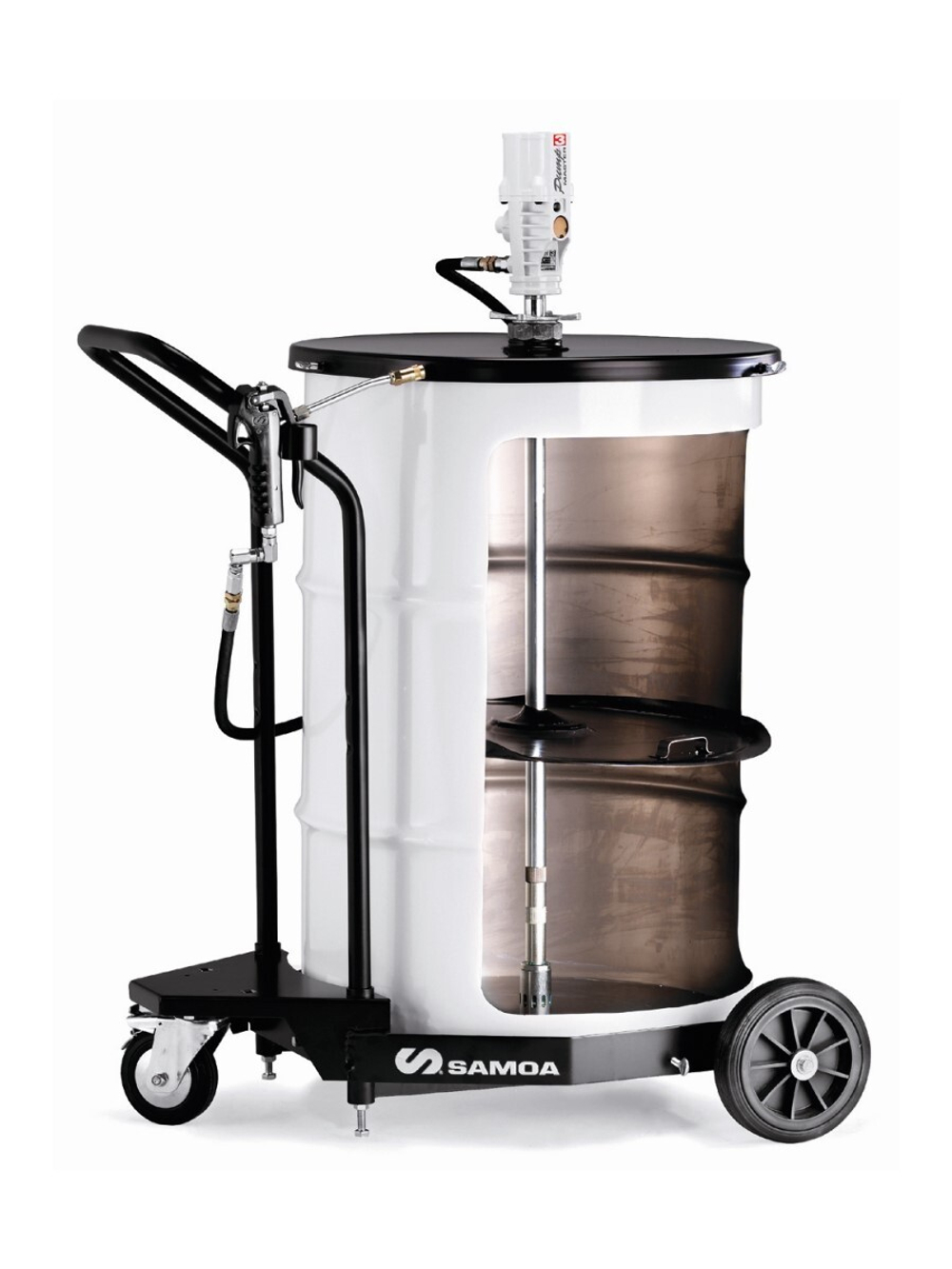

SAMOA 428243 — передвижной пневматический солидолонагнетатель для бочек с консистентной смазкой вместимостью 185 кг. В комплект входит насос Pumpmaster 3, артикул 409200, с коэффициентом давления 55:1, четырёхметровый рукав и пистолет с Z-шарниром.
Установка позволяет работать прямо из бочковой тары, перемещая смазочный узел на тележке к месту обслуживания. Она подходит для мастерской, ремонтного участка или производственного поста, где есть подготовленная пневмолиния.
Особенности готового комплекта
- PM3 409200,55:1. Пневматический поршневой насос для бочки 185 кг.
- Погружная труба 920 мм. Отличает длинное бочковое исполнение от насосов для меньшей тары.
- Крышка 418006. Предусмотрена для монтажа на бочке.
- Следящая пластина 417004. Перемещается по поверхности смазки внутри тары.
- Рукав 412104,4 м. Обеспечивает рабочую зону возле передвижной установки.
- Пистолет 413080. Имеет Z-шарнир, жёсткий выпуск и трёхлепестковый соединитель.
- Тележка 432000. Предназначена для перемещения бочкового узла.
Как работает мобильный PM3
Сжатый воздух приводит пневмодвигатель насоса 409200. Поршневой механизм забирает смазку через погружную трубу и нагнетает её в рукав. Раздаточный пистолет на конце линии позволяет открывать подачу у пресс-маслёнки.
Тележка перемещает тару с оборудованием, крышка удерживает монтажный узел на бочке, а следящая пластина помогает материалу поступать к забору. Эти детали выполняют разные задачи, поэтому состав комплекта важен не меньше модели насоса.
Насос PM3 с коэффициентом 55:1
Сжатый воздух приводит насос, который подаёт смазку к пистолету. Коэффициент 55:1 описывает отношение давления материала к давлению приводного воздуха. Он нужен для подбора, но не является готовым значением допустимого давления всей установки.
Подача через готовый рукав зависит от свойств смазки, температуры и сопротивления линии. До выбора полезно определить число точек и обычный объём обслуживания, а затем согласовать условия подачи воздуха и требования к смазке.
Рабочая и свободная подача
Для PM3 указана подача 300 г/мин при 110 циклах в минуту. Максимальный свободный расход 540 г/мин приведён при 7 бар воздуха со смазкой NLGI 2. Это разные режимы, а не две взаимозаменяемые скорости обслуживания.
В работе смазка проходит через рукав, пистолет и сопротивление обслуживаемой точки. Поэтому по свободной подаче не рассчитывают гарантированное время смазки машины. Также учитывают температуру продукта и число одновременно обслуживаемых потребителей.
Смазка и подача сжатого воздуха
В таблице PM3 с насосом 409200 указана смазка до NLGI 2. Для фактической выдачи важны также температура и длина линии. Холодная смазка может подаваться медленнее, поэтому выбор по одному классу NLGI не заменяет оценку условий работы.
Насосная таблица указывает потребление воздуха 165 нл/мин при 6 бар, смазке NLGI 2, температуре 20 °C и 110 циклах в минуту. Эти условия полезны при проверке компрессора: приведённый расход воздуха не является неизменным потреблением при любой выдаче.
Давление насоса и рукава
PM3 способен создавать давление смазки до 550 бар, но комплектный рукав 412104 в каталоге относится к рукавам с пределом 400 бар. Поэтому 550 бар нельзя указывать как допустимое давление всего комплекта 428243.
Давление приводного воздуха регулируют с учётом ограничений всей линии. Перед подключением к существующей пневмосети проверяют насос, пистолет, рукав и соединения; допустимый диапазон самого насоса не отменяет меньший предел принадлежностей.
Работа из бочки 185 кг
Крышка 418006 и следящая пластина 417004 предусмотрены для бочкового исполнения. Крышка относится к верхнему монтажному узлу, а пластина перемещается внутри бочки по поверхности материала.
Следящая пластина помогает поступлению смазки к забору насоса. При переходе на другую тару проверяют не только массу продукта, но и геометрию бочки: крышка и пластина должны подходить к её размерам.
Пистолет с Z-шарниром и рукав 4 м
Пистолет 413080 позволяет вручную управлять выдачей. Z-шарнир помогает ориентировать его относительно рукава при переходе между точками смазки. Рукав 412104 имеет длину 4 м и внутренний диаметр 1/4″.
Длина рукава определяет рабочую зону возле тележки. Если точки находятся дальше, удлинение нужно согласовать по давлению и сопротивлению; установка более длинного рукава меняет условия подачи смазки.
Подключение к пневмосети
Вход воздуха и выход смазки насоса 409200 имеют внутреннюю резьбу 1/4″ NPSM. У комплектного рукава 412104 в каталоге указаны концы 1/4″ BSP. При сборке используют предусмотренные соединительные детали, различая насосный порт и резьбу рукава.
Фильтр и регулятор воздуха подбираются для поста отдельно. Насосная таблица допускает воздух 1,5–10 бар, но верхняя граница насоса не является разрешённой настройкой всего комплекта с рукавом 400 бар. Настройку выполняют по самому слабому компоненту линии.
Чем отличается от комплекта для 50 кг
Для тары 50 кг в каталоге есть отдельные мобильные исполнения PM3. У них другой насос по длине, крышка, тележка и длина рукава. Например, 425150 включает насос 407200 и рукав 3 м, тогда как 428243 комплектуется 409200 и рукавом 4 м.
Выбор по одному коэффициенту 55:1 не определяет подходящий комплект: необходимо учитывать бочку и фактический состав установки.
Где используется 428243
- Грузовой автопарк. Подача смазки при обслуживании грузовиков, прицепов и другой техники.
- Мастерская строительной техники. Работа с шарнирами, пальцами и втулками по регламенту обслуживаемой машины.
- Сельскохозяйственный сервис. Смазка тракторов и навесных агрегатов на ремонтном участке.
- Промышленный цех. Передвижной смазочный узел возле оборудования при наличии подходящей пневмосети.
Расположение тележки выбирают по доступу к точкам и длине воздушного подключения. Передвижной комплект не означает работу без компрессора: воздушная линия должна достигать выбранного места и обеспечивать нужную подачу.
Комплектация 428243
- Пневматический насос PM3 409200, 55:1.
- Пистолет 413080 с Z-шарниром.
- Рукав 412104, 4 м × 1/4″.
- Крышка бочки 418006.
- Следящая пластина 417004.
- Тележка 432000.
Регулятор и фильтр подготовки воздуха в этой строке комплекта не перечислены. Пневматическое подключение, подготовку воздуха и защиту линии согласуют отдельно по руководству насоса. Рабочую бочку со смазкой подбирают отдельно.
Частые вопросы о SAMOA 428243
Какое давление допускается для всего комплекта?
Насос PM3 способен развивать 550 бар, но рукав 412104 рассчитан на 400 бар. Настройку системы согласуют по всем компонентам, не принимая 550 бар за предел готовой сборки.
Что означает 55:1?
Это отношение давления смазки к давлению приводного воздуха в расчётных условиях. Оно используется при настройке вместе с допустимым давлением принадлежностей.
Можно ли работать без компрессора?
Нет, привод пневматический. Для работы нужна подготовленная пневмосеть или подходящий компрессор.
Подойдёт ли для NLGI 2?
Да, насосная таблица PM3 предусматривает смазку до NLGI 2. Фактическая подача зависит также от температуры и линии.
Какую подачу учитывать?
Рабочая характеристика 300 г/мин при 110 циклах/мин, свободный максимум 540 г/мин при 7 бар с NLGI 2. Через нагруженную точку выдача может быть иной.
Следящая пластина входит в поставку?
Да,417004. Вместе с ней указана крышка 418006.
Можно ли поставить на бочку 50 кг?
428243 рассчитан на 185 кг. Для 50 кг предусмотрены отдельные комплекты с другим насосом по длине и монтажными деталями.
Пистолет имеет гибкий выпуск?
413080 — жёсткий выпуск с трёхлепестковым соединителем.Z-шарнир помогает ориентировать пистолет относительно рукава.
Есть ли счётчик смазки?
В перечисленном составе 428243 прибора учёта нет. Для измерения количества подбирают отдельный совместимый расходомер.
Как выбрать компрессор?
Учитывают давление и доступную подачу воздуха во время работы. Каталожные 165 нл/мин приведены для 6 бар,NLGI 2,20 °C и 110 циклов/мин; условия выдачи и другие потребители воздуха также важны.
