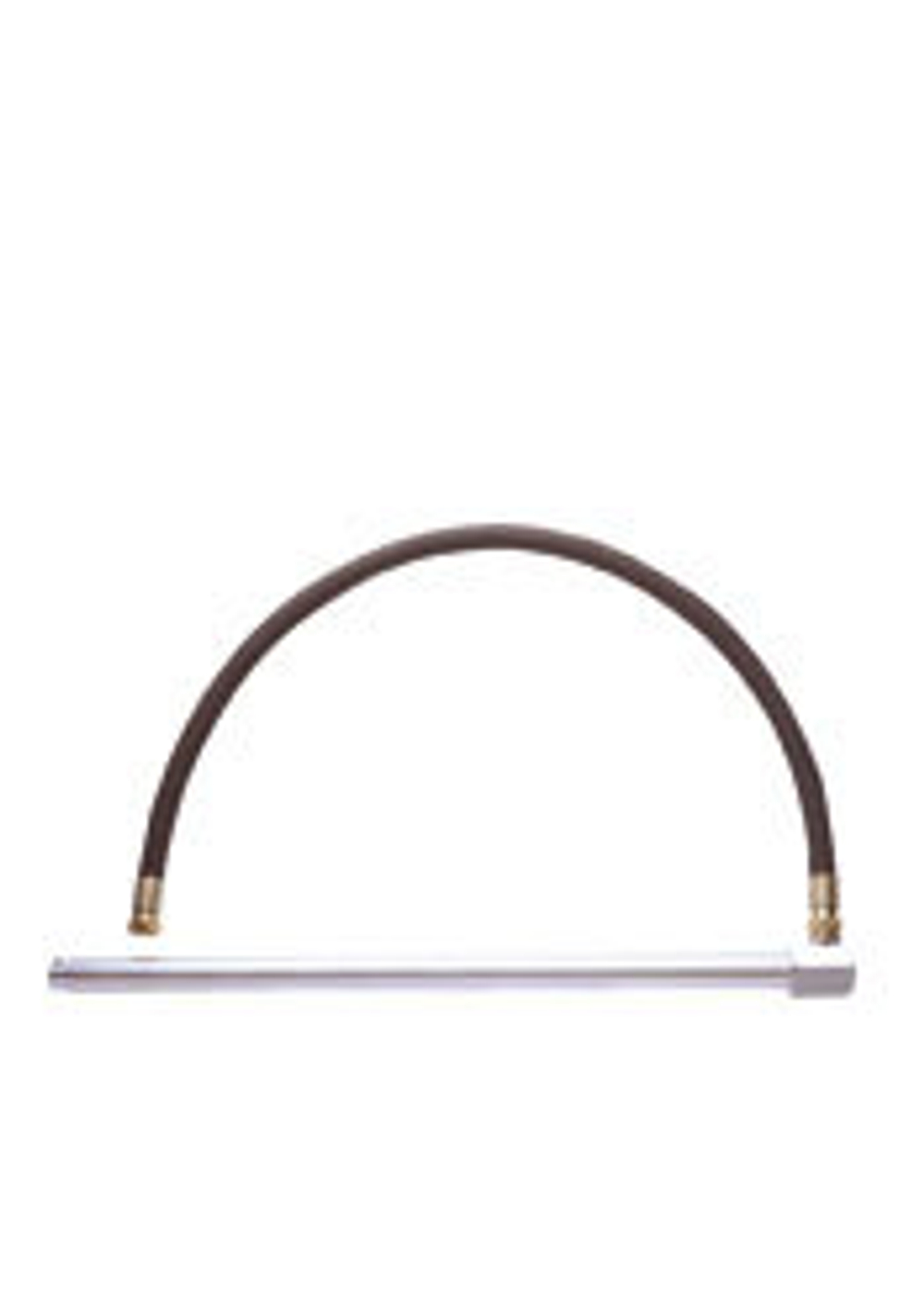

SAMOA 367016 — всасывающий комплект для подключения настенного пневматического насоса PumpMaster 45 10:1 к бочкам с маслом объёмом 205 л и IBC-контейнерам вместимостью 1000 л.
Комплект предназначен для забора масла из ёмкости, когда насос установлен отдельно — например, на стене маслосклада или ремонтной мастерской. В состав входит всасывающая труба диаметром 42 мм с донным клапаном и соединительный рукав длиной 2 м с присоединением 3/4″.
Назначение
В стандартной бочковой установке насос может размещаться непосредственно на ёмкости. Всасывающий комплект SAMOA 367016 позволяет организовать другую схему: насос закрепляется отдельно, а забор масла выполняется через погружную трубу и соединительный рукав.
Такое размещение упрощает доступ к насосу и его пневматическим соединениям, а также позволяет обслуживать и заменять ёмкости без переноса насосного агрегата.
Комплект применяют в стационарных системах маслораздачи, где масло хранится в бочках или IBC-контейнерах, а затем подаётся к одному или нескольким раздаточным постам.
Особенности конструкции
- Всасывающая труба диаметром 42 мм для забора масла из ёмкости.
- Донный клапан, ограничивающий обратный слив масла после остановки насоса.
- Соединительный рукав длиной 2 м с подключением 3/4″.
- Исполнение для бочек 205 л и IBC-контейнеров 1000 л.
- Возможность размещения насоса отдельно от ёмкости с маслом.
- Конструкция для совместимых пневматических поршневых насосов SAMOA PumpMaster 45 10:1.
Совместимость с насосами
По актуальной спецификации SAMOA комплект 367016 предназначен для укороченных насосов PumpMaster 45 с передаточным отношением 10:1, установленных на стене.
Перед заказом необходимо проверить артикул насоса и присоединительные размеры его входа. Совпадение названия серии PumpMaster 45 само по себе не гарантирует совместимости: насосы с другим передаточным отношением могут иметь отличающуюся конструкцию всасывающего соединения.
Для комплектации можно рассмотреть SAMOA PumpMaster 45 536030 — пневматический насос для масла 10:1.
Рабочие жидкости
SAMOA указывает применение комплекта с маслом, трансмиссионными жидкостями и отработанным маслом. Фактическая пригодность всей системы определяется также характеристиками установленного насоса, температурой и вязкостью жидкости.
Для консистентной смазки, дизельного топлива и других рабочих сред необходимо отдельно подбирать оборудование с подтверждённой совместимостью.
Подключение и монтаж
Всасывающую трубу устанавливают в подходящее отверстие бочки или контейнера. Заборный конец с донным клапаном должен находиться в рабочей жидкости, а соединения — оставаться герметичными.
Рукав соединяет всасывающую трубу с входом насоса. При монтаже важно исключить резкие перегибы и обеспечить минимально необходимое гидравлическое сопротивление.
Длина рукава 2 м не означает допустимую высоту всасывания 2 м. Возможность забора масла при конкретном расположении насоса определяется его характеристиками, вязкостью масла, температурой и потерями давления во всасывающей линии.
При установке в IBC необходимо проверить высоту ёмкости, размер заливного отверстия и требуемую длину погружной трубы.

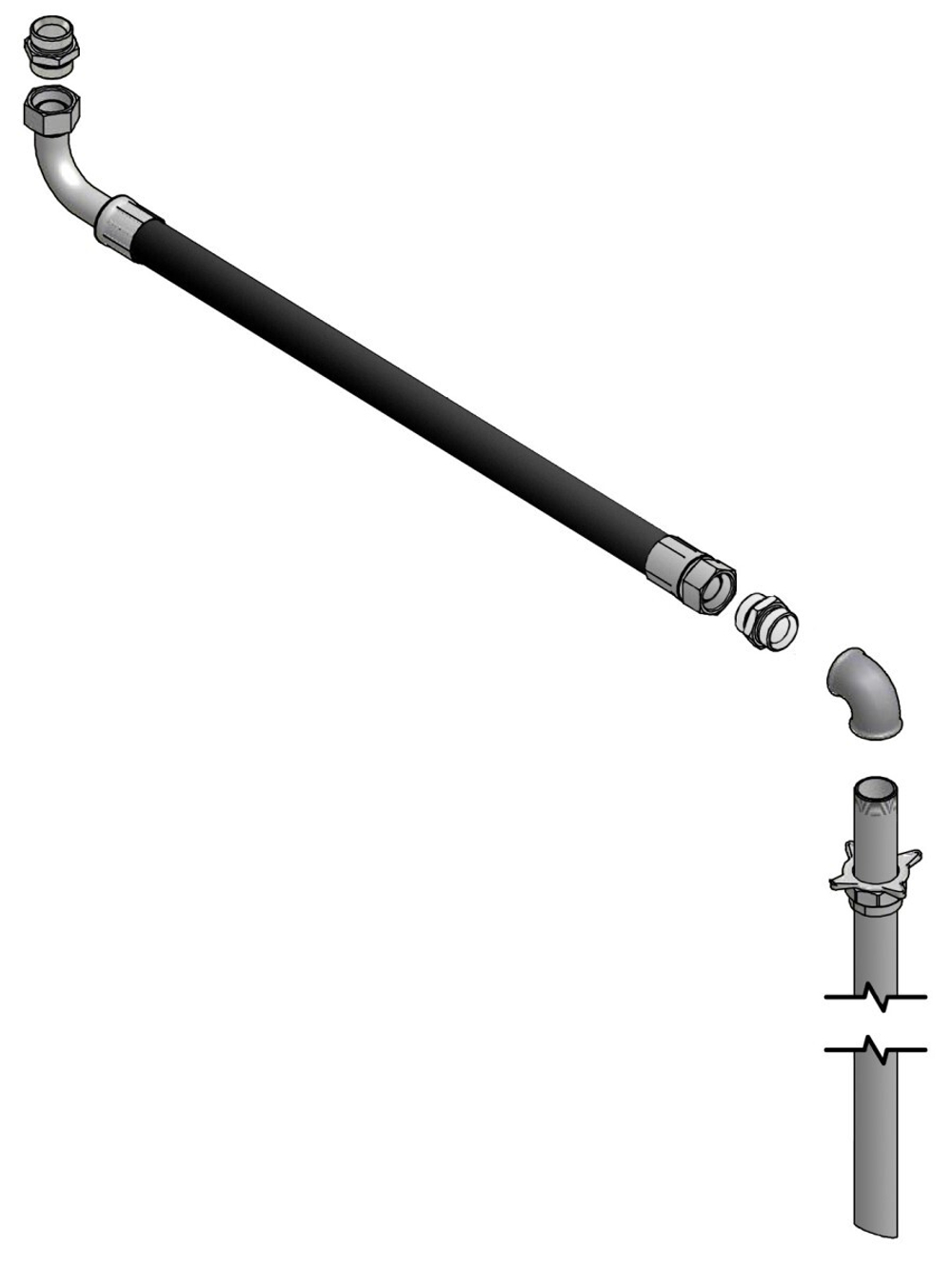

Комплектация
- Всасывающая труба диаметром 42 мм с донным клапаном.
- Соединительный рукав длиной 2 м с подключением 3/4″.
- Предусмотренные конструкцией соединительные элементы.
Насос PumpMaster 45, настенный кронштейн, оборудование подготовки сжатого воздуха и раздаточная магистраль приобретаются отдельно.
Частые вопросы
Для каких насосов предназначен SAMOA 367016?
По текущей спецификации производителя — для настенных укороченных насосов PumpMaster 45 10:1. Для других моделей совместимость необходимо проверять отдельно.
Подходит ли комплект для IBC-контейнера 1000 л?
Да. Такое применение заявлено SAMOA. Перед установкой следует проверить геометрию контейнера и доступную глубину погружения.
Для чего нужен донный клапан?
Он ограничивает обратный слив масла из всасывающей линии после остановки насоса и помогает сохранить заполнение заборного тракта.
Входит ли пневматический насос в комплект?
Нет. SAMOA 367016 — отдельный всасывающий комплект без насосного агрегата.
Можно ли использовать комплект для консистентной смазки?
Нет. Комплект предназначен для масляных систем. Для пластичных смазок требуется соответствующая конструкция забора и нагнетания.
Есть ли в составе раздаточный рукав?
Нет. Рукав длиной 2 м предназначен для всасывающей линии между ёмкостью и насосом, а не для выдачи масла из напорной магистрали.
