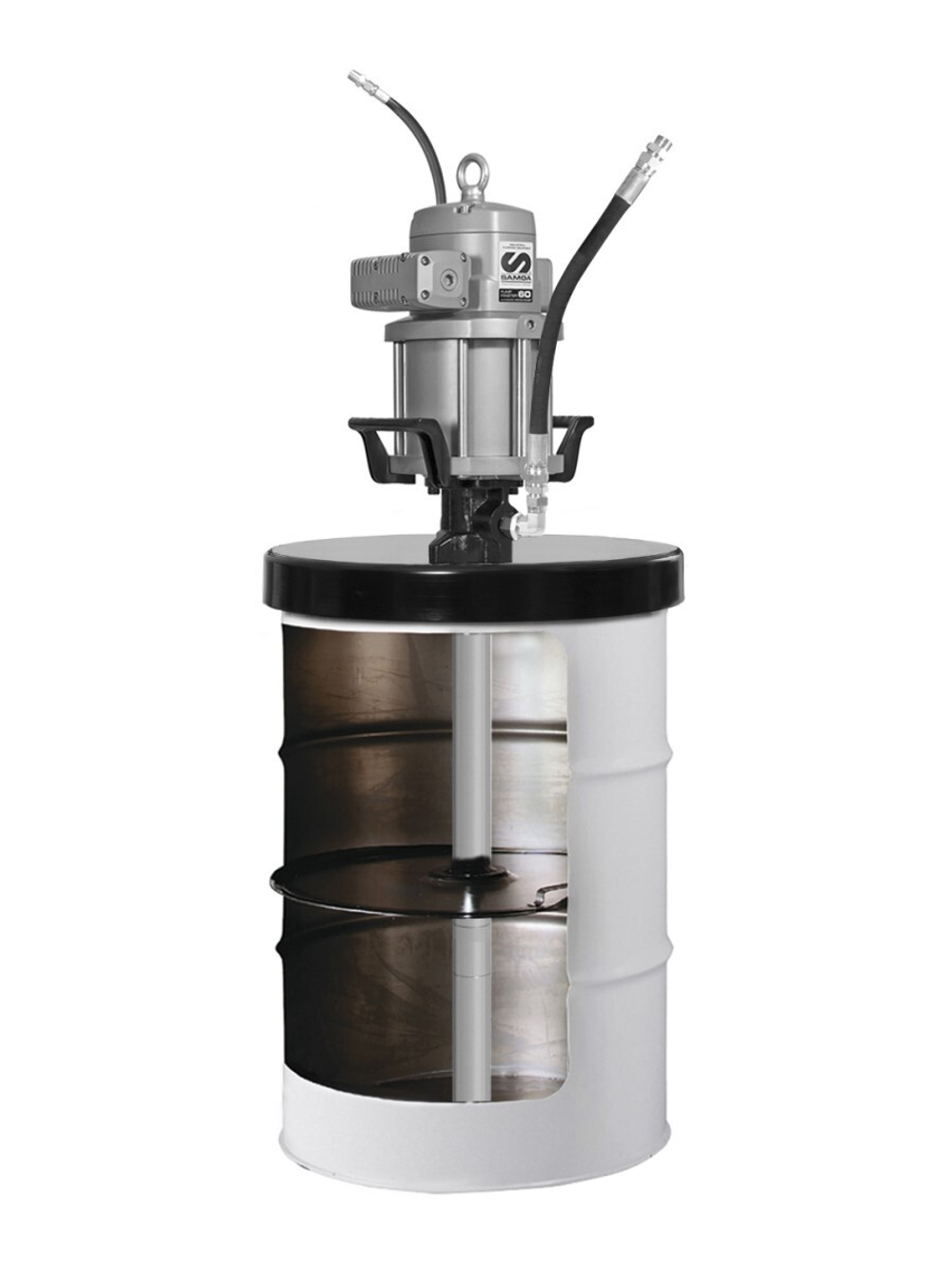

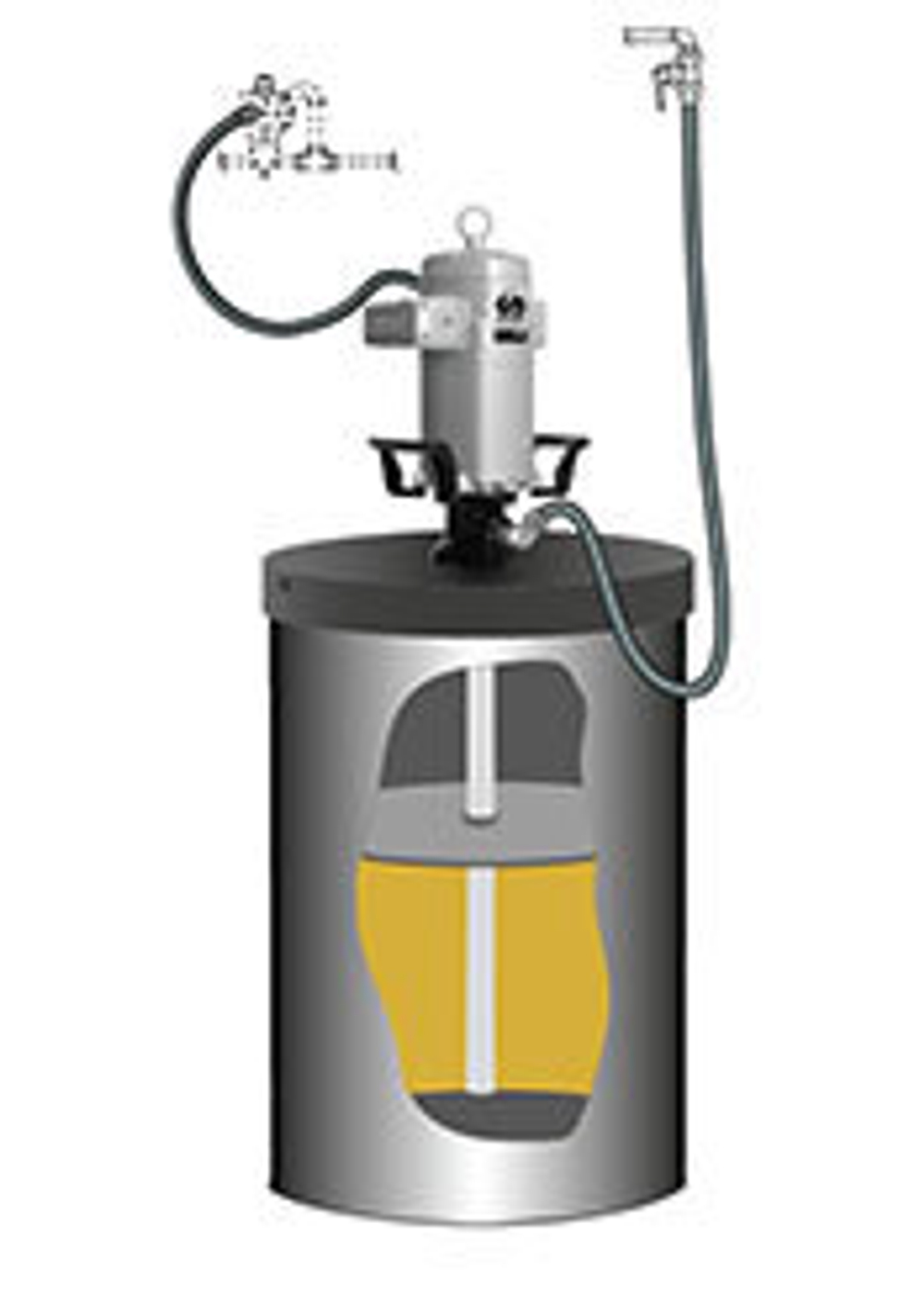

SAMOA534810 — комплект установки пневматического насоса Pumpmaster 60 80:1 на бочку 185 кг со смазкой. В него входят насос 532810, крышка 418026, следящая пластина 417009 и соединительный комплект 534103.
Это монтажный комплект для построения высоконапорного смазочного поста. Он объединяет насос и подходящую бочковую оснастку; раздаточную линию, пистолет и пневмоснабжение выбирают для конкретной системы.
Насос PM60 80:1 для высокого давления
Сжатый воздух приводит в движение поршневой насос. Передаточное отношение 80:1 позволяет создавать давление смазки значительно выше давления воздуха. Для насоса 532810 указаны воздух 1,5–7 бар и максимальное давление продукта 560 бар.
При 7 бар воздуха расчётное отношение соответствует 560 бар. Это предел насосного узла, а не разрешённое давление любой собранной линии. Рукав, арматура, пистолет и соединения должны соответствовать рабочим настройкам.
Высокое давление полезно при подаче вязкой смазки через магистраль к обслуживаемым точкам. Оно не устраняет засорение и не разрешает превышать допуск обслуживаемого оборудования.
Крышка и следящая пластина входят в комплект
Крышка 418026 фиксирует насос на бочке, а следящая пластина 417009 опускается вместе с уровнем смазки. Она помогает направлять продукт к заборной части и уменьшает образование воздушных полостей.
Насос 532810 имеет трубу 855 мм и общую высоту 1371 мм. Перед заказом проверяют фактическую тару 185 кг и место над бочкой, необходимое для установки и последующей смены ёмкости.
Комплект 534810 не является пневматическим подъёмником или установкой с двумя силовыми стойками. Такие системы в каталоге SAMOA имеют отдельные артикулы.
Рабочая подача и требования к воздуху
Для насоса PM60 80:1 указаны подача 2,5 кг/мин в непрерывном режиме и максимальный свободный расход 8 кг/мин. При работе через длинную линию и раздаточное устройство фактическая выдача определяется сопротивлением системы и свойствами смазки.
Пневмодвигатель имеет эффективный диаметр 150 мм и ход 100 мм. В каталоге приведён расход 1000 Нл/мин при 5 бар, смазке NLGI2 при 20 °C и 60 циклах в минуту. Это рабочая точка для расчёта, а не постоянный расход воздуха во всех режимах.
До монтажа проверяют, сможет ли компрессор обеспечить нужную подачу воздуха вместе с остальными потребителями. SAMOA рекомендует фильтр и регулятор на входе пневмопривода.
Подключение к смазочной магистрали
У насоса вход воздуха 1/2″ BSP и выход смазки 1/2″ BSP, оба с внутренней резьбой. Соединительный комплект 534103 относится к бочковой сборке. Дальнейшую напорную линию подбирают по давлению, смазке и требуемому расходу.
Между подающим рукавом насоса и распределительной линией производитель рекомендует высоконапорный игольчатый клапан. Арматура позволяет изолировать узел при предусмотренных операциях обслуживания.
Перед сменой бочки, заменой рукавов и разборкой соединений насос отключают от воздуха и сбрасывают давление смазки по инструкции. Выключение компрессора не гарантирует отсутствия остаточного давления в магистрали.
Чем отличается от комплекта для бочки 50 кг
534810 предназначен для бочки 185 кг и включает насос 532810, крышку 418026 и следящую пластину 417009. Комплект 534820 рассчитан на бочку 50 кг и использует насос 532820 с другой длиной.
По таблице SAMOA у 534820 следящая пластина выбирается отдельно. Поэтому эти комплекты различаются не только размером бочки: одинаковое название PM60 80:1 не означает одинаковую поставку всех принадлежностей.
Состав 534810
- Пневматический насос PM60 80:1, артикул 532810.
- Крышка бочки 418026.
- Следящая пластина 417009.
- Соединительный комплект 534103.
Бочка со смазкой, раздаточный пистолет и вся внешняя распределительная сеть в таблице данного комплекта не указаны.
Частые вопросы
Насос входит в 534810?
Да. Несмотря на название «монтажный комплект», точная таблица SAMOA включает насос 532810.
Есть ли следящая пластина?
Да, артикул 417009 указан в составе 534810.
Подойдёт ли комплект на бочку 50 кг?
Для 50 кг предусмотрен другой артикул 534820 с насосом другой длины и отличающейся комплектностью.
Какое давление может создать насос?
До 560 бар при воздухе до 7 бар. Допустимое рабочее давление всей установки ограничивается также подключёнными компонентами.
Есть ли пистолет и рукав до рабочего места?
В таблице 534810 перечислены насос, крышка, следящая пластина и соединительный комплект. Раздаточное оборудование подбирают отдельно по схеме поста.
