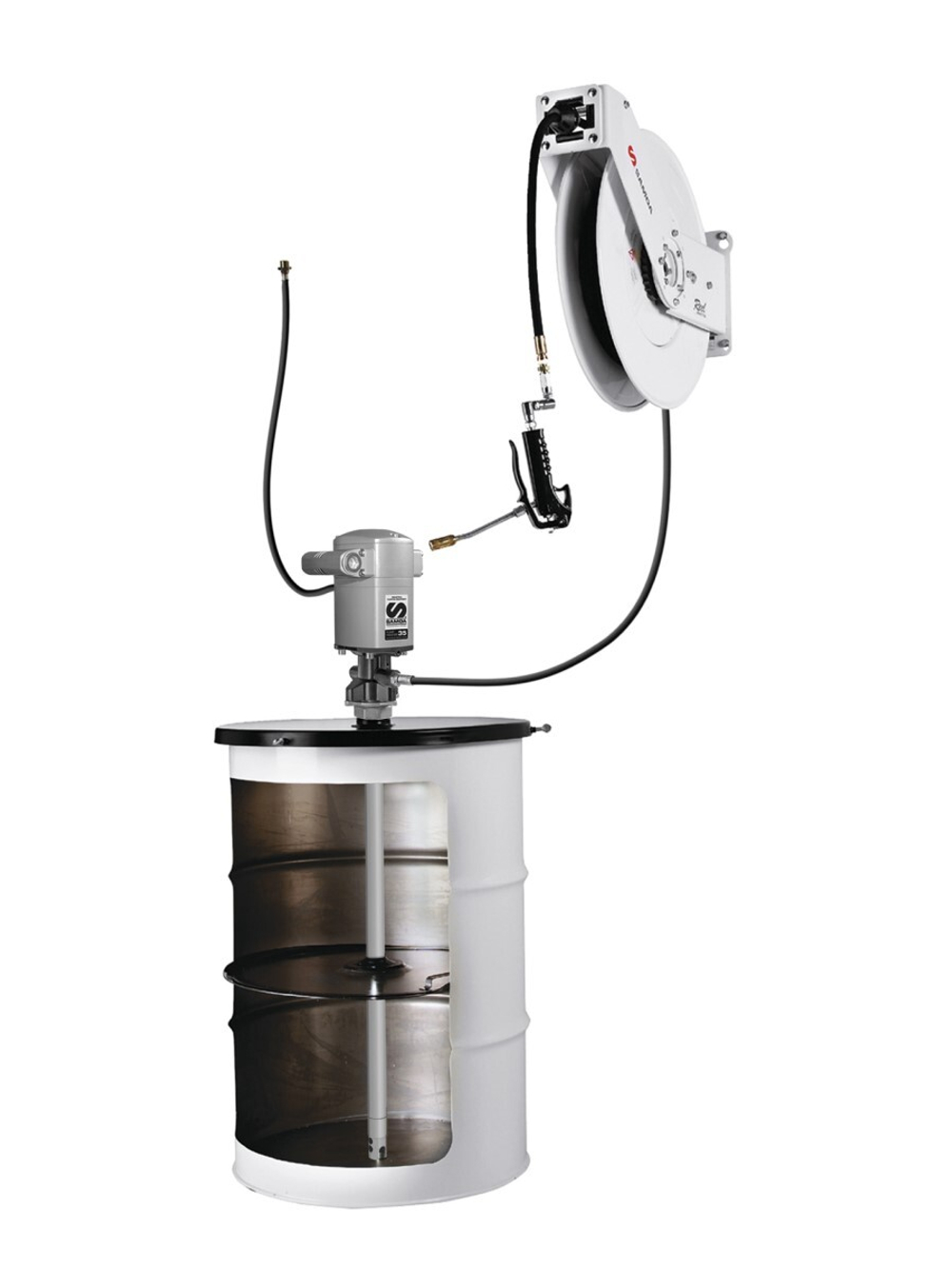

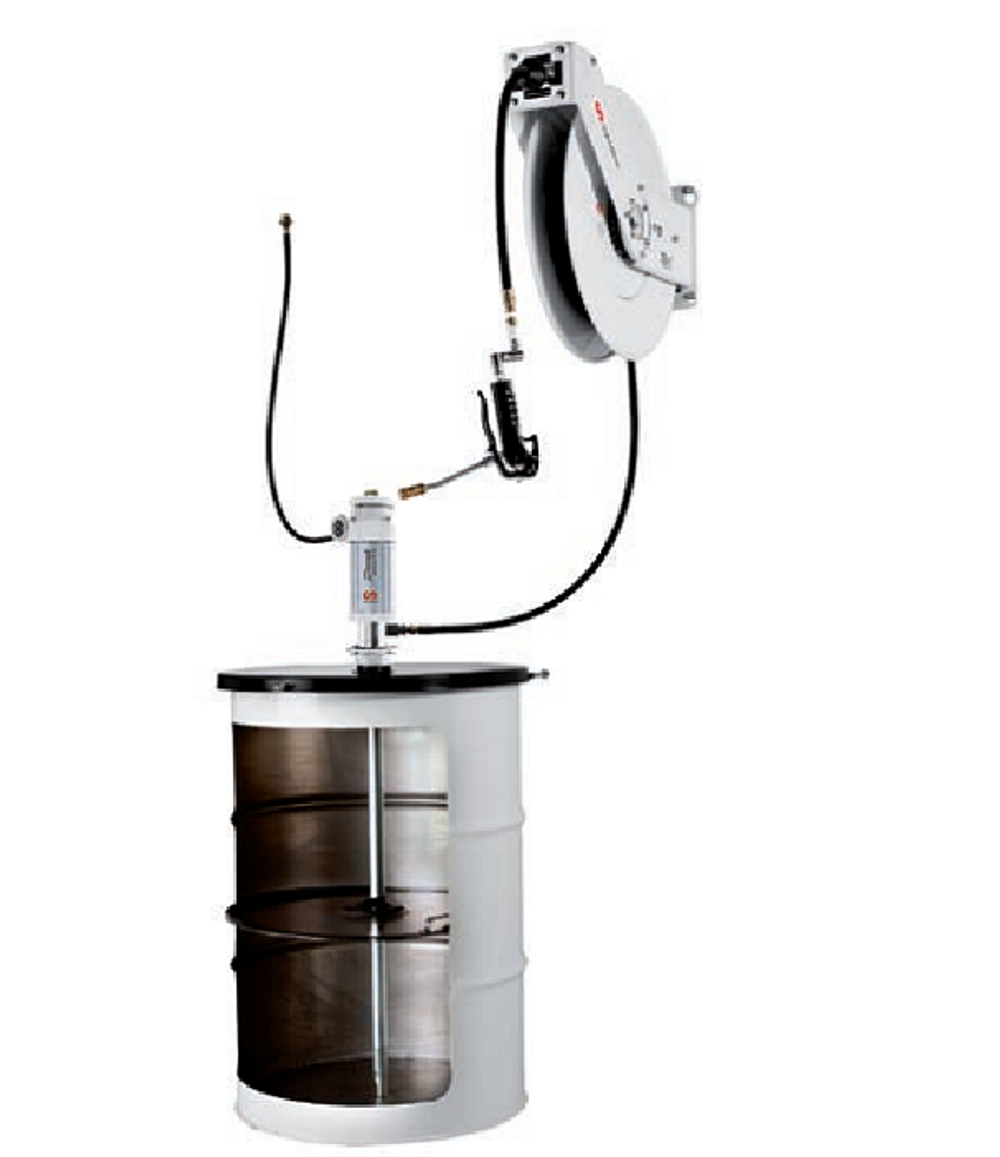

SAMOA 453612 — пневматический комплект для раздачи консистентной смазки из бочки 185 кг. В него входят насос PumpMaster 35 с коэффициентом 60:1, крышка и следящая пластина для бочки, катушка с рукавом 15 м и пистолет с Z-шарниром.
Комплект рассчитан на ремонтный пост или производственный участок с подведённым сжатым воздухом. Бочку можно разместить у стены, а рукав вытягивать к обслуживаемой машине. Большой запас смазки уменьшает частоту замены тары, а катушка помогает убрать длинный рукав после работы.
Шесть узлов заводского комплекта
- PM35 60:1. Создаёт давление для перемещения консистентной смазки по напорной линии.
- Крышка. Удерживает насосный узел на подходящей бочке.
- Следящая пластина. Помогает подводить материал к заборной части по мере расходования.
- Комплект подключения. Соединяет насос с напорной оснасткой.
- Катушка с рукавом. Организует выдачу на расстоянии и хранение линии.
- Пистолет с Z-шарниром. Позволяет управлять подачей и менять положение относительно рукава.
Как смазка поступает к рабочему месту
Насос забирает смазку из бочки и нагнетает её через соединительный узел к катушке. Далее материал проходит по пятнадцатиметровому рукаву к пистолету. Оператор управляет выдачей у обслуживаемой пресс-маслёнки, а после работы убирает рукав на катушку.
Стационарное размещение бочки удобно, если рядом обслуживают несколько машин. Насос и запас смазки остаются у одного места, а раздаточную часть подводят к технике. Для удалённых точек сначала оценивают маршрут рукава и требуемую подачу, а не рассчитывают только на его длину.
Насос PM35 для подачи смазки из бочки
В составе установлен насос 530610. Сжатый воздух приводит в движение поршень, который подаёт смазку в напорную линию. Коэффициент 60:1 показывает соотношение давления смазки и питающего воздуха, но не означает постоянного давления во всех режимах и не задаёт расход.
При подборе пневмопитания проверяют руководство насоса и пределы всех деталей линии. Увеличивать давление воздуха только ради ускорения работы нельзя: допустимое давление системы определяется также рукавом, катушкой, фитингами и пистолетом.
Крышка и следящая пластина для бочки 185 кг
Крышка 418006 удерживает насос на бочке, а следящая пластина 417004 располагается на поверхности смазки. По мере её расходования пластина опускается и помогает подавать смазку к насосу. Перед установкой проверяют соответствие диаметра бочки и пластины.
Обозначение «для 185 кг» относится к размеру штатной тары со смазкой. Это не объём встроенного резервуара: собственную ёмкость комплект не содержит. Для меньшей бочки потребуются насос и оснастка другого исполнения.
Пневмопитание и подача смазки
Для насоса нужна пневмолиния, обеспечивающая требуемые давление и расход воздуха. Эти параметры проверяют для PM35 вместе с другими потребителями на участке. Одного высокого давления в ресивере компрессора недостаточно, если он не обеспечивает нужную подачу воздуха во время работы.
Температура и консистенция смазки влияют на заполнение насосной камеры. В холодном помещении тот же материал может проходить по рукаву медленнее. При подборе указывают используемую смазку, минимальную температуру и предполагаемое расстояние до рабочих точек.
Катушка с рукавом 15 м
В комплект входит открытая одноопорная катушка 504351 с рукавом 15 м × 3/8″. Она позволяет обслуживать несколько точек рядом с одним местом хранения бочки. При планировании поста учитывают маршрут рукава и расстояние до техники, чтобы линия не пересекала проходы и рабочие зоны.
Длина 15 м — это длина рукава, а не гарантированное расстояние между бочкой и каждой пресс-маслёнкой. Часть линии проходит до места обслуживания, а на повороты и удобное положение пистолета тоже нужен запас.
Пистолет с поворотным соединением
Пистолет 413080 управляет выдачей смазки у точки обслуживания. Z-образный шарнир помогает менять положение пистолета относительно напорного рукава. Количество смазки оператор выбирает по требованиям обслуживаемого узла; встроенного расходомера в этом комплекте нет.
Если технологическая карта задаёт дозу в граммах, для её контроля можно предусмотреть отдельный совместимый счётчик. В каталоге он показан как дополнительный аксессуар, поэтому в базовый состав 453612 его включать нельзя.
Где удобен комплект с катушкой
В грузовом сервисе 453612 помогает оборудовать постоянный пост смазки ходовой части. На участке строительной техники длинный рукав используют для доступа к шарнирам и пальцам машин, стоящих рядом с бочкой. В производственной мастерской установка подходит для регулярного обслуживания механизмов из общего запаса смазки.
Если бочку требуется постоянно перемещать за техникой, наличие катушки не заменяет тележку. Для мобильной работы сравнивают заводские передвижные комплекты и выбирают размещение, при котором бочка, рукав и воздушная линия остаются управляемыми.
Подготовка к замене бочки
При смене тары проверяют размеры новой бочки и возможность установить крышку и следящую пластину. Для системы важны не только масса смазки на этикетке, но и геометрия тары. Воздушную и напорную части готовят к обслуживанию по руководству насоса.
Пистолет и соединители должны подходить к установленным пресс-маслёнкам. При изменении обслуживаемой техники полезно заранее проверить доступ к точкам и тип головок, чтобы не подбирать наконечник уже во время работы.
Точный состав комплекта 453612
- 530610 — насос PumpMaster 35, 60:1, для бочки 185 кг.
- 418006 — крышка бочки.
- 417004 — следящая пластина.
- 534600 — комплект подключения рукава.
- 504351 — катушка с рукавом 15 м × 3/8″.
- 413080 — пистолет для смазки с Z-шарниром.
Бочка со смазкой, тележка и фильтр-регулятор пневмопитания в эту комплектовочную строку не входят. Если воздушная сеть ещё не подготовлена, её оснастку подбирают вместе с установкой.
Частые вопросы о SAMOA 453612
Нужна ли розетка для работы комплекта?
Насос пневматический: ему нужен сжатый воздух с параметрами по руководству PM35. Электрический двигатель в состав 453612 не входит.
Есть ли тележка для перемещения бочки?
Нет. В каталоге для 453612 тележка не указана. Если нужна мобильная установка, её выбирают отдельно или сравнивают с комплектами, где тележка входит в заводской состав.
Подойдёт ли комплект для бочки 50 кг?
Штатное исполнение рассчитано на бочку 185 кг. У версии под 50 кг отличаются насос и оснастка бочки; одной замены крышки недостаточно без проверки остальных деталей.
Сколько смазки выдано, можно увидеть на пистолете?
Штатный пистолет управляет подачей, но не измеряет выдачу. Для учёта нужен отдельный расходомер для консистентной смазки, подходящий по давлению и расходу.
Можно ли подключить к комплекту несколько пистолетов?
Для такой схемы нужно отдельно рассчитать линию и управление выдачей. Заводской состав 453612 включает один пистолет и одну катушку; он не подтверждает производительность произвольной многопостовой системы.
Следящая пластина нужна только для удержания насоса?
Нет. Насос удерживает крышка, а пластина следует за поверхностью смазки и помогает её подаче к заборной части. Это разные детали с разными задачами.
Нужно ли отдельно покупать устройство подготовки воздуха?
В каталоге фильтр-регулятор показан как дополнительная принадлежность. Пневмоподключение комплектуют по требованиям насоса и состоянию сети на участке.
