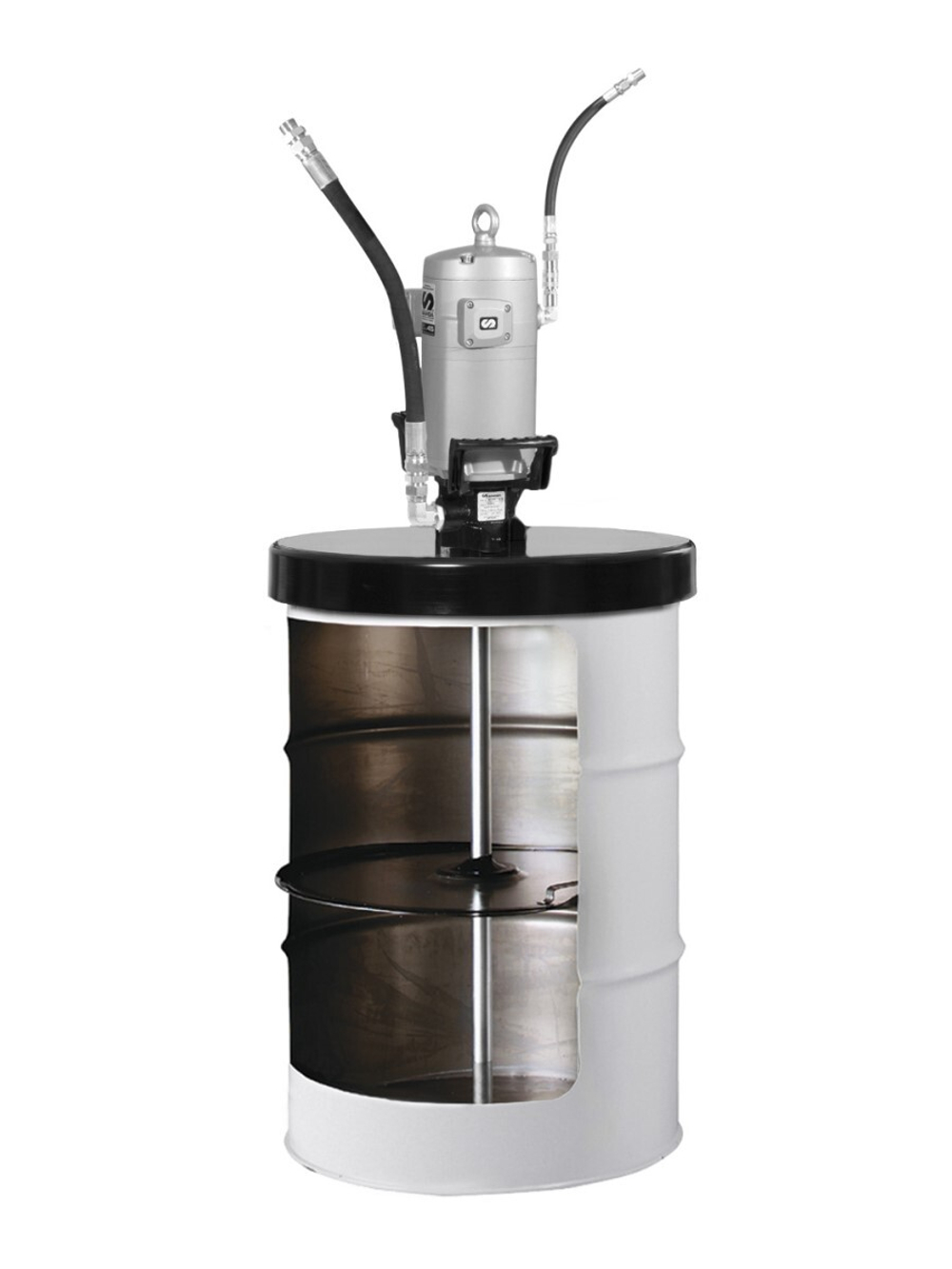

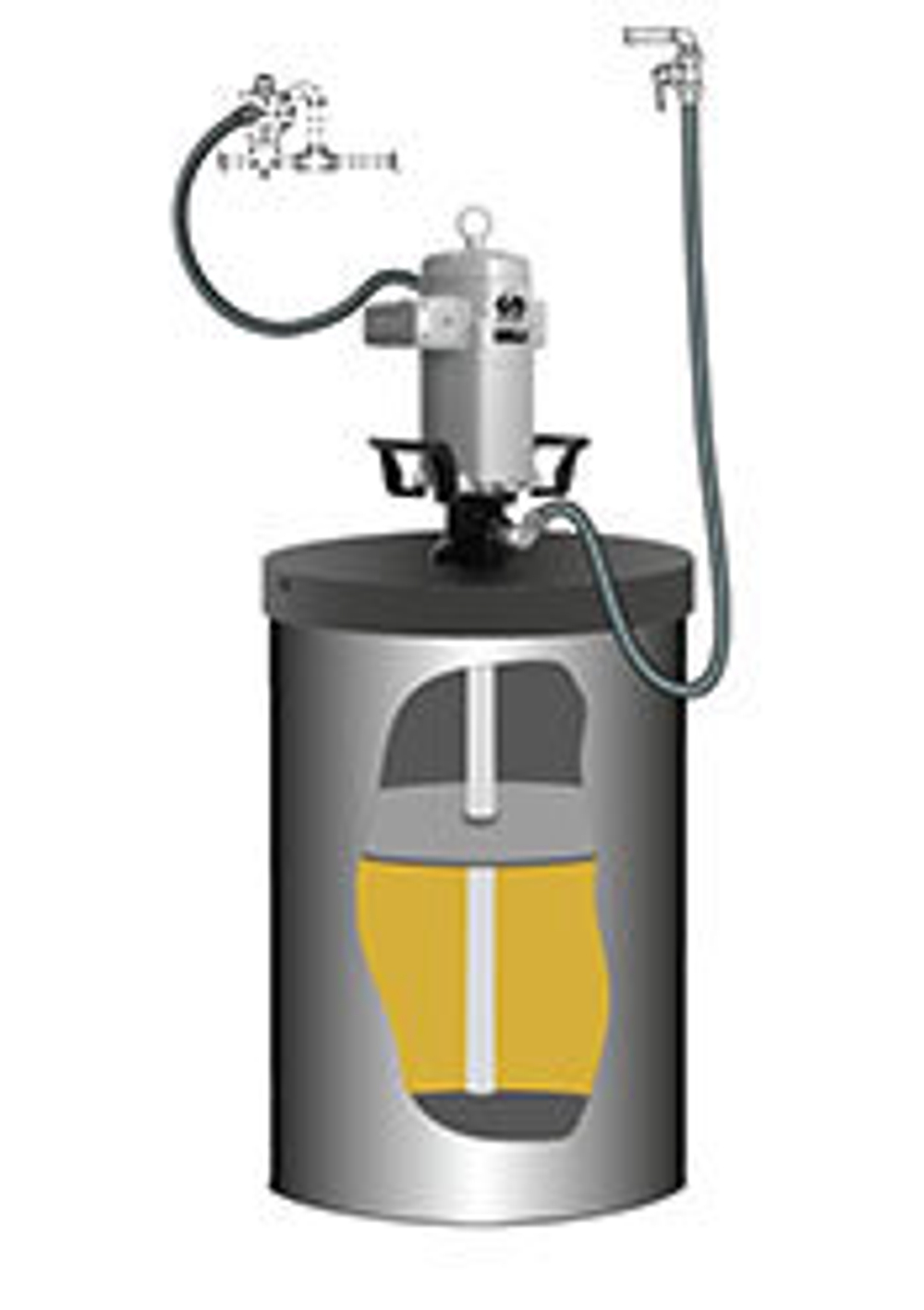

SAMOA 534410 — монтажный комплект с пневматическим насосом PumpMaster 45 для бочки со смазкой 185 кг. Насос 531410 с отношением давления 40:1 предназначен для подачи консистентной смазки в раздаточную магистраль.
В комплект входят насос, крышка бочки, прижимная тарелка и воздушно-смазочный соединительный набор. Это оборудование для стационарного поста: конечные пистолеты, катушки и трубопровод выбирают под число и расположение обслуживаемых рабочих мест.
Состав комплекта
- 531410 — насос PM45 40:1. Бочковое исполнение с погружной трубой 855 мм.
- 418026 — крышка бочки. Служит для монтажа и фиксации насосного агрегата.
- 417009 — прижимная тарелка. Следует за уровнем смазки и помогает подать её к заборной части.
- 534103 — соединительный набор. Воздушный и нагнетательный рукава и переходники для подключения насоса.
Такой состав позволяет собрать бочковой узел без отдельного подбора крышки и тарелки по серии насоса. Однако фактические размеры используемой бочки всё равно проверяют до установки.
Как работает насос и тарелка
Сжатый воздух приводит в движение поршневой механизм насоса. PM45 двойного действия подаёт смазку при движении поршня в обе стороны и направляет её через нагнетательный рукав в распределительную линию.
Прижимная тарелка опускается вместе с уровнем смазки. Она помогает уменьшить образование воздушных карманов и каналов, через которые насос может захватывать воздух вместо материала. Это особенно важно при заборе вязкой смазки из большой открытой бочки.
Тарелка 417009 выполнена из оцинкованной стали с центральной алюминиевой частью и уплотнением на трубе насоса. Крышка удерживает насос на бочке, а тарелка работает внутри тары: эти элементы выполняют разные задачи.
Подбор бочки 185 кг
Комплект предназначен для бочки с фасовкой 185 кг. Крышка 418026 подходит к диаметру 580–620 мм, а для прижимной тарелки 417009 каталог указывает диапазон диаметра бочки 550–590 мм. До заказа измеряют тару, которую планируют использовать.
Одинаковая масса фасовки не гарантирует одинаковую форму и диаметр бочки. Проверьте размеры, открытый доступ для установки тарелки и место над бочкой для монтажа насоса с трубой 855 мм.
Какая смазка подходит
Насос 531410 предназначен для консистентных смазок до NLGI 2. Конкретный продукт выбирают по требованиям обслуживаемой техники и материалам насоса. Консистенция и температура влияют на поступление смазки к заборной части.
При работе на холоде материал может хуже подаваться, даже если его класс NLGI соответствует назначению насоса. Для оценки требуемой выдачи учитывают температуру хранения, сопротивление трубопровода и точек смазки.
При замене продукта проверяют совместимость остатков в насосе, рукаве и магистрали. Две смазки одного класса NLGI могут иметь разные загустители и присадки; их нельзя автоматически считать взаимозаменяемыми.
Подача смазки
Для самого насоса SAMOA указывает 3,5 кг/мин в непрерывном режиме и максимальную свободную подачу 11 кг/мин. Свободное значение помогает сравнивать насосные агрегаты, но не определяет скорость через конкретный раздаточный пистолет.
Фактическая подача зависит от смазки, температуры, давления воздуха и сопротивления магистрали. При нескольких постах учитывают их одновременную работу. Для выбранного расхода проверяют характеристику насоса и пропускную способность подключённых рукавов.
Давление и подключение воздуха
Отношение 40:1 позволяет повышать давление смазки относительно давления подаваемого воздуха. Для настройки поста ориентируются на допустимое давление рукавов, соединений и пистолетов, а не только на возможности насосного агрегата.
SAMOA рекомендует фильтр и регулятор на входе воздуха. Между смазочным рукавом и распределительной линией предусматривают игольчатый клапан высокого давления. Эти принадлежности помогают организовать подготовку воздуха и управление подключением бочкового узла.
При комплектовании важно различать давление отдельного насоса и давление готовой линии. Параметры каждой установленной принадлежности проверяют до настройки пневморегулятора.
Монтаж стационарного поста
Бочку размещают так, чтобы оставался доступ для её замены и подъёма насосного узла. Крышку и насос устанавливают на совместимую тару, прижимную тарелку располагают внутри бочки. Подключённые рукава не должны мешать доступу к креплению и воздушной линии.
Дальше комплект соединяют с подходящей смазочной магистралью. Для обслуживаемых машин отдельно выбирают пистолеты, наконечники и катушки. Схему раздачи определяют по расстоянию до точек и частоте операций.
Где используется
- Ремонтная база тяжёлой техники. Подача смазки из заводской бочки к рабочим постам обслуживания шарниров и подшипников.
- Автопарк. Стационарный смазочный узел для периодического обслуживания грузовиков и прицепов.
- Производственный участок. Раздача совместимой консистентной смазки через общую магистраль.
Если нужен переносной нагнетатель с коротким рукавом для обхода техники, сравнивают его с готовой мобильной установкой. 534410 ориентирован на монтаж бочкового насоса и подключение распределительной линии.
Отличие от 534710
534710 также рассчитан на бочку 185 кг и включает крышку 418026, тарелку 417009 и соединительный набор 534103. В нём установлен насос 531710 с отношением давления 70:1 вместо 531410 40:1.
Комплекты выбирают по требуемым давлению и подаче смазочной линии. Повышенное отношение давления может быть полезно при большом сопротивлении, но не является причиной выбирать версию без проверки режима и допустимого давления принадлежностей.
Частые вопросы
Прижимная тарелка входит в комплект?
Да, предусмотрена тарелка 417009. До установки сверяют каталожный диапазон диаметра — 550–590 мм.
Можно ли использовать любую бочку с надписью 185 кг?
Проверьте размеры: для крышки нужен диаметр 580–620 мм, для тарелки каталог указывает диапазон диаметра бочки 550–590 мм; внутренние размеры и проход горловины проверяют отдельно. Масса фасовки не заменяет эту проверку.
Подойдёт ли смазка NLGI 2?
Да, насос 531410 предназначен для смазок до NLGI 2. Условия подачи зависят также от температуры и состава.
Какую подачу даёт насос?
Для насоса указаны 3,5 кг/мин в непрерывном режиме и 11 кг/мин при свободной выдаче. Расход через готовую магистраль проверяют отдельно.
Можно ли сразу подключить комплект к машине?
Для выдачи нужно предусмотреть подходящие рукав, пистолет или другой конечный узел. 534410 — бочковой монтажный комплект для раздаточной системы.
Что выбрать: 534410 или 534710?
У них одинаковый размер тары, но отношения давления насосов — 40:1 и 70:1. Выбирайте по сопротивлению линии и требуемому расходу.
Для чего нужен воздушный регулятор?
Он позволяет установить давление воздуха для насоса с учётом допустимых параметров собранной смазочной линии.
