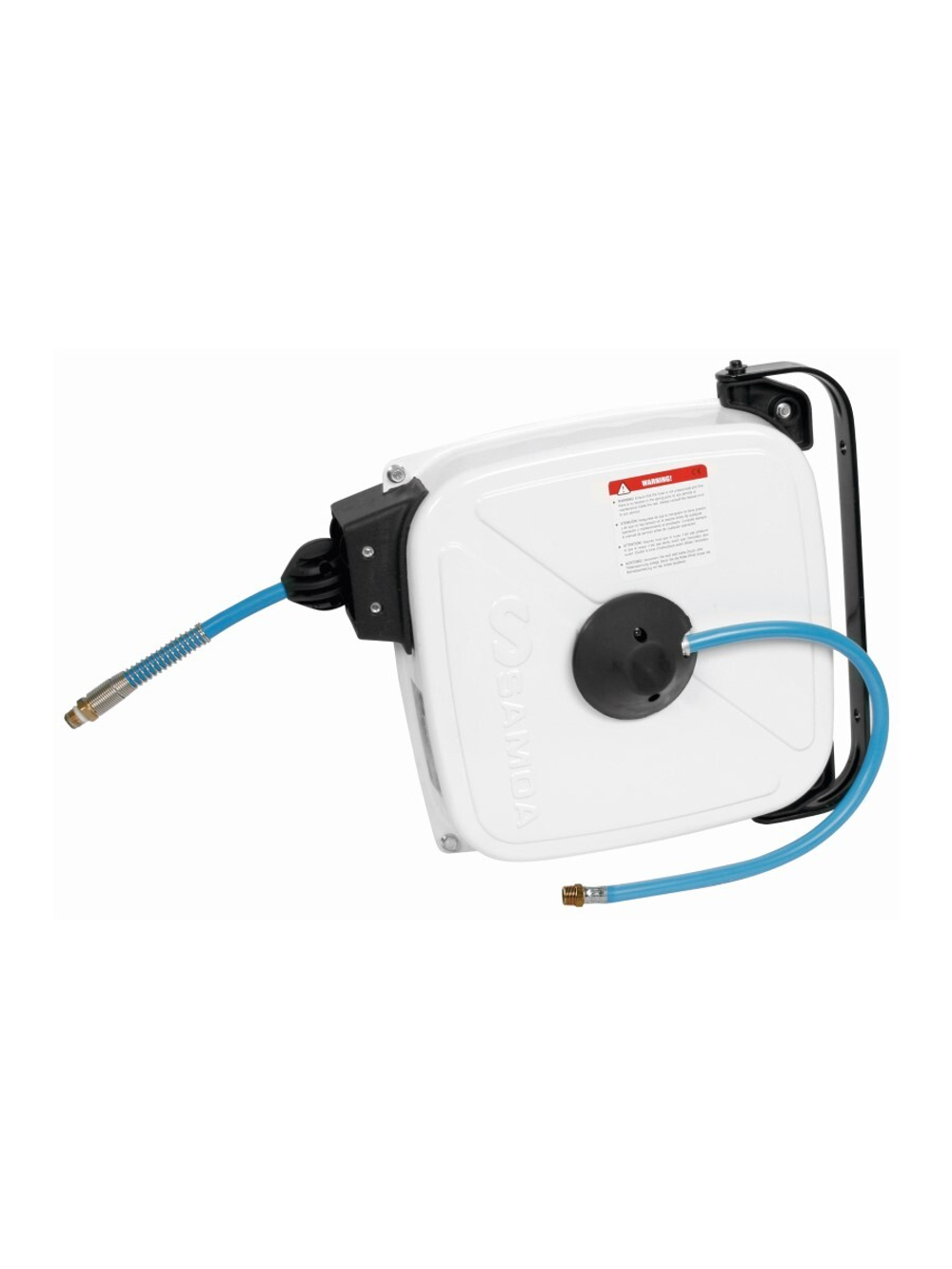

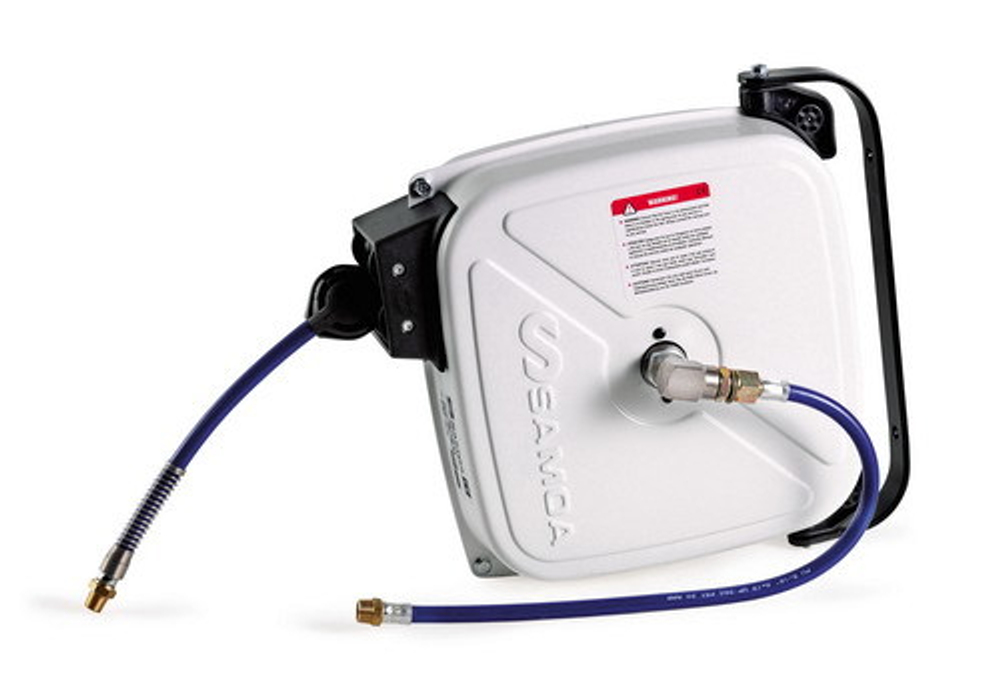

SAMOA RM38 (500115) — закрытая стальная катушка с рукавом для сжатого воздуха и азота. Внутри установлен рукав из ПВХ длиной 15 м и внутренним диаметром 8 мм. Максимальное рабочее давление — 15 бар.
Катушку размещают у рабочего места для подключения пневмоинструмента или подачи воздуха к технике. Рукав вытягивают к месту работы, а после операции возвращают на барабан. Это помогает освободить проход и хранить длинный рукав рядом с постом.
Особенности конструкции
- Закрытый стальной корпус. Прикрывает барабан и пружинный механизм.
- Пружинный возврат. Позволяет убрать рабочую длину рукава на барабан.
- Поворотный настенный кронштейн. Входит в комплект и позволяет разворачивать катушку к месту работы.
- Рукав 15 м ×8 мм. Рассчитан на подачу воздуха или азота к удалённой точке.
- Входной рукав 0, 8 м. Служит для соединения катушки с подводящей линией.
Подключение к пневмосети
Со стороны подачи катушка имеет наружную резьбу 3/8″ BSP. Выход к инструменту — наружная резьба 1/4″ BSP. Размеры входа и выхода различаются, поэтому ответные соединения выбирают отдельно для каждой стороны.
Быстросъёмную муфту подбирают также по профилю штуцера инструмента. Резьба BSP определяет присоединение муфты к рукаву, а совместимость быстроразъёмных половин зависит от их системы соединения.
Длина рукава и расход воздуха
Длина 15 м позволяет подвести инструмент к технике без переноса катушки. При этом длинный рукав создаёт сопротивление потоку, поэтому давление у работающего инструмента может быть ниже давления возле компрессора.
Для гайковёрта, шлифмашины или другого инструмента с большим потреблением нужно проверить требуемый расход воздуха и давление во время работы. Диаметр 8 мм удобно учитывать вместе с длиной рукава, а не только с размером резьбы на его конце.
15 бар — допустимое рабочее давление катушки с рукавом. Давление подводящей линии и подключённой арматуры должно соответствовать этому ограничению.
Настенная установка
Комплектный кронштейн предназначен для крепления на стене. Поворот корпуса помогает направить выход рукава в сторону рабочего места и уменьшить боковое натяжение.
Выбирайте место с достаточным пространством для поворота и свободного выхода рукава. Подводящая линия должна доставать до входного рукава без натяжения соединений.
При возврате направляйте рукав рукой и выполняйте порядок работы с пружинным механизмом по инструкции катушки. Это позволяет аккуратно уложить рукав и избежать удара подключённой принадлежности по посту.
Где используется
- Автосервис. Подвод воздуха к пневмоинструменту рядом с подъёмником.
- Ремонт техники. Работа у машины, расположенной на некотором расстоянии от пневматической магистрали.
- Производственное рабочее место. Хранение рукава для периодических операций со сжатым воздухом или азотом.
Отличие от RM38 500116
500115 имеет рукав 15 м диаметром 8 мм и выход 1/4″ BSP. У 500116 рукав 12 м диаметром 10 мм и выход 3/8″ BSP. Обе модели рассчитаны на 15 бар и имеют вход 3/8″ BSP.
500115 выбирают, когда важен больший радиус работы. Вариант 500116 с более широким рукавом рассматривают, когда длины 12 м достаточно, а инструмент требует большего расхода воздуха.
Комплектация
В поставку 500115 входят закрытая катушка RM38, рабочий рукав ПВХ 15 м, входной рукав 0, 8 м и поворотный настенный кронштейн. Быстросъёмные соединения и принадлежности инструмента подбирают под используемый пост.
Частые вопросы
Можно ли подавать азот?
Да. Для RM38 указаны сжатый воздух и азот.
Подойдёт ли катушка для воды?
500115 предназначена для воздуха и азота. Для водяной линии выбирают катушку, рассчитанную на воду.
Какой диаметр у рабочего рукава?
Внутренний диаметр 8 мм, или 5/16″. Длина рукава 15 м.
Нужен ли отдельный кронштейн?
Поворотный настенный кронштейн уже входит в поставку. Крепление к стене выбирают по условиям места установки.
Почему инструмент работает слабее через длинный рукав?
Рукав и соединения создают сопротивление потоку. Проверьте давление при работающем инструменте, его расход и пропускную способность соединений.
Вход и выход имеют одинаковую резьбу?
Нет. Вход 3/8″ BSP, выход 1/4″ BSP; обе резьбы наружные.
