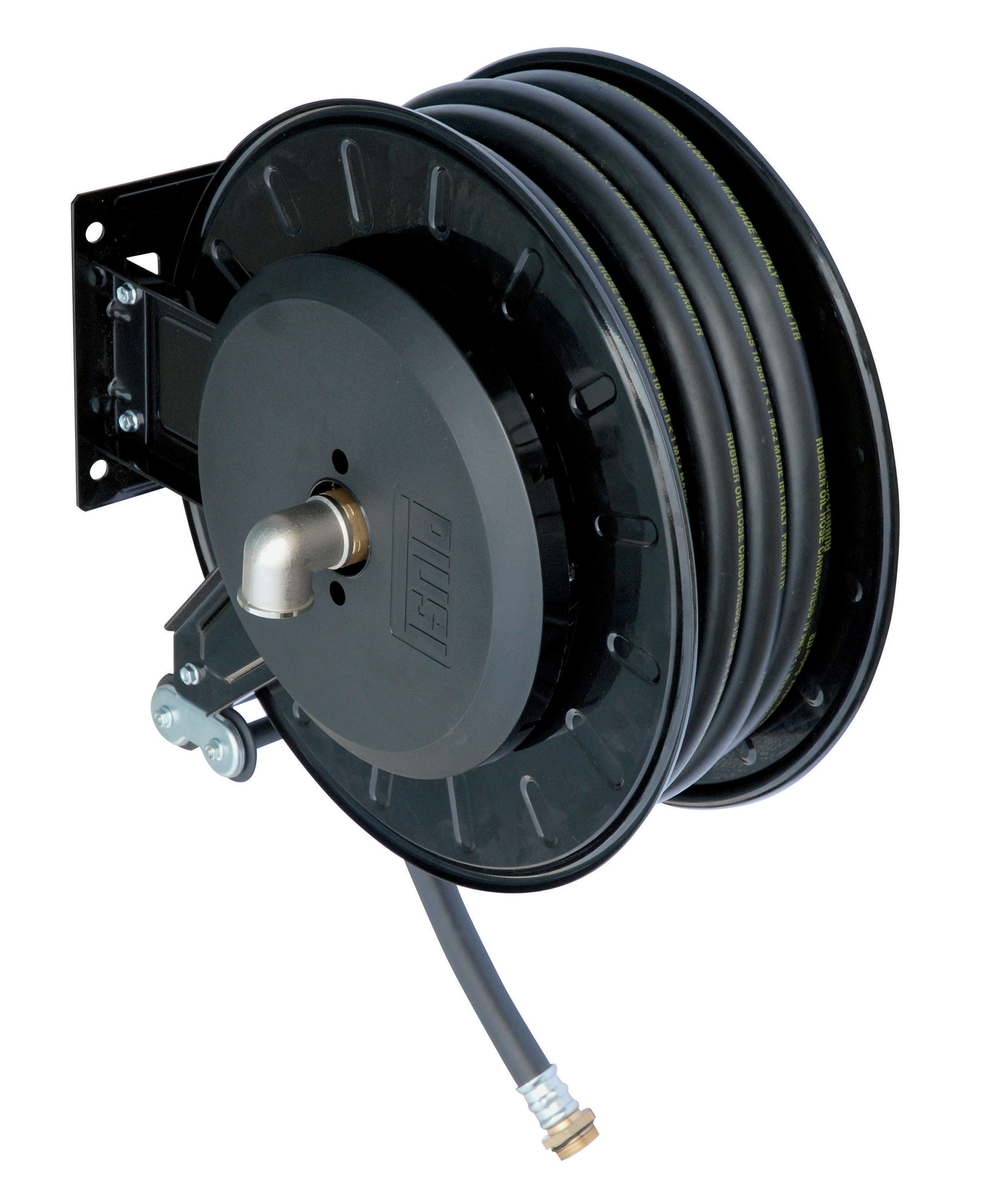

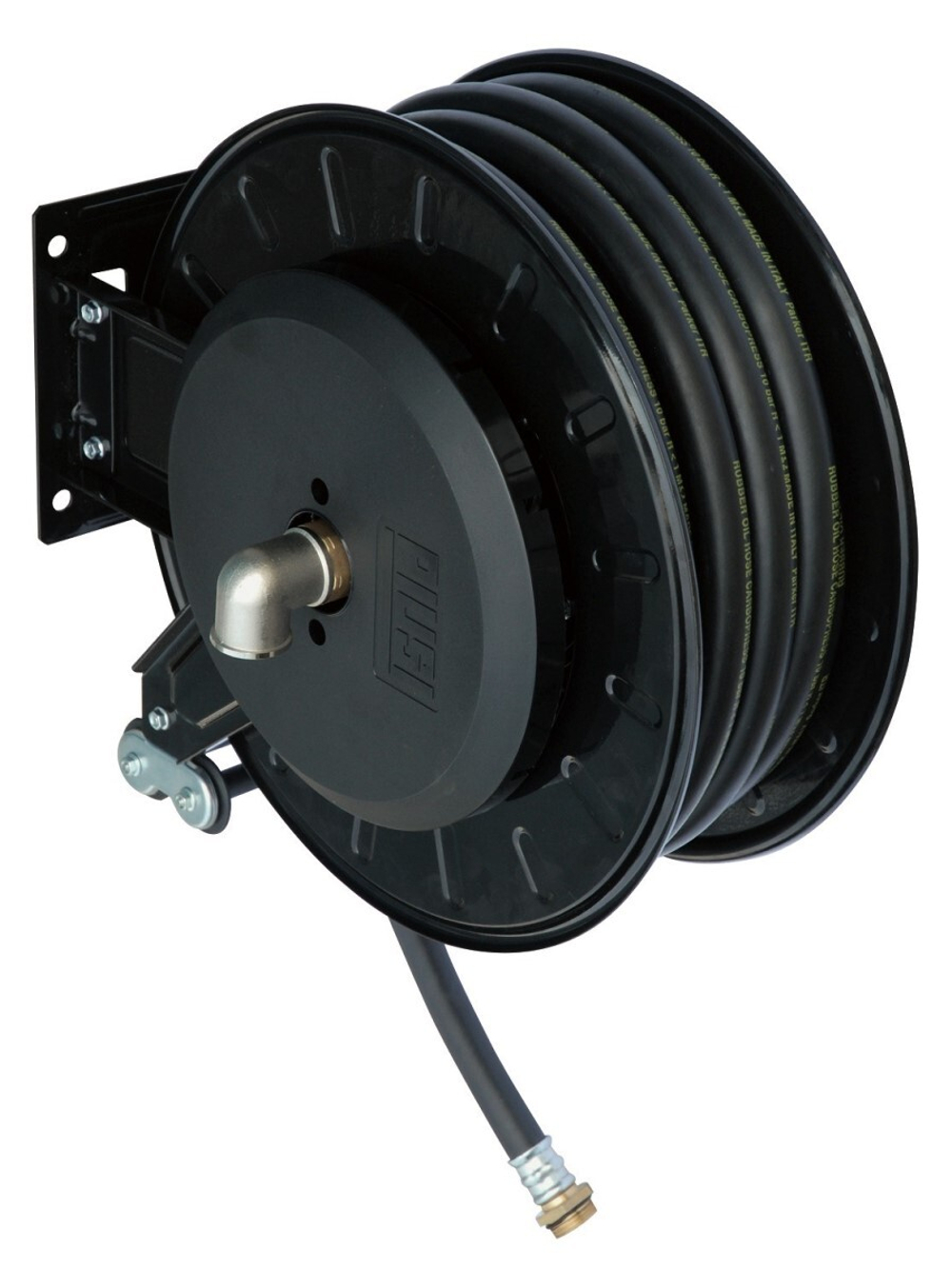

PIUSI DIESEL HOSE REEL BIG F0075003B — открытая пружинная катушка с дизельным рукавом 1″ длиной 10 м. Допустимое рабочее давление — 10 бар. Входное соединение — внутреннее 1″ BSP, выход раздаточного рукава — наружный 1″ BSP.
Широкий рукав выбирают для топливного поста с соответствующей подачей. Катушка позволяет вытянуть нужную длину к технике и собрать её после заправки, оставив раздаточный инструмент доступным для следующей операции.
Стальная конструкция BIG
По руководству M0325A корпус выполнен из оцинкованной стали с полиэфирным порошковым покрытием. Открытый барабан позволяет видеть положение рукава и получить доступ для осмотра.
- Пружина в барабане. Для автоматического возврата рукава.
- Механизм фиксации. Удержание выбранной рабочей длины.
- Направляющие ролики. Направляют рукав при движении.
- Изменяемое положение направляющей. Подстройка к месту монтажа.
- Рукав 10 м × 1″. Подвод топлива к пистолету.
- Присоединения BSP. Конкретная входная и выходная конфигурация F0075003B.
Работа фиксатора и возврата
Оператор вытягивает рукав до бака и пользуется автоматическим фиксатором. Для его освобождения руководство предусматривает небольшое дополнительное вытягивание.
Возврат сопровождают рукой. Нельзя отпускать свободный пистолет на быстрый ход к катушке: пружинное сматывание не должно превращаться в неконтролируемое движение раздаточного инструмента.
Катушка хранит рукав, но не закрывает топливо и не останавливает насос. Перед возвращением инструмента выдачу прекращают отдельно.
Подача и сопротивление рукава
Диаметр 1″ выбирают под требуемый расход топливной установки. В точной таблице F0075003B PIUSI указывает перепад давления 0,7 бар при 80 л/мин. Это условный показатель катушки, а не полная потеря давления всего поста.
К нему добавляется сопротивление других элементов: фильтра, счётчика, пистолета и соединений. Поэтому даже широкий рукав не гарантирует максимальную скорость насоса.
При выборе длины определяют самый удалённый бак. Десять метров полезны, когда действительно нужны для работы; избыточная длина усложняет выдачу и влияет на поток.
Предел 10 бар
Это максимально допустимое рабочее давление данного исполнения. При подключении к насосу оценивают все режимы линии, включая прекращение выдачи.
Если пистолет или фильтр допускает меньше 10 бар, рабочая установка должна оставаться в их пределе. Высокая прочность одной катушки не меняет возможности остальных компонентов.
Подключения 1″ BSP
Подводящая линия присоединяется к внутреннему входу 1″ BSP. К наружному соединению раздаточного рукава подбирают соответствующий пистолет или соединительный узел.
Вход и выход имеют одинаковый размер, но разную конфигурацию резьбы. При замене это важно: две наружные детали не соединяются напрямую без подходящей арматуры.
Руководство предусматривает подключение к магистрали через подходящий гибкий участок и возможность отсечения подачи для обслуживания. Порядок затяжки и обращения с поворотным узлом выполняют по инструкции.
Настенный и специальный монтаж
Для обычного настенного размещения руководство задаёт минимальную высоту 2,5 м от пола. Направляющий узел можно установить в одном из трёх положений, под выбранное направление выхода рукава.
Напольная установка или размещение на другой машине допускается как специальная компоновка с неподвижной опорой. Для поворотной установки выбирают дополнительный кронштейн. Основание и крепёж должны соответствовать массе и рабочей нагрузке.
Путь рукава организуют без острых кромок и постоянного пересечения проезда. Доступ к входу, намотке и фиксатору сохраняют для осмотра и обслуживания.
Дизельное исполнение и ограничения
F0075003B относится к дизельной версии BIG. В серии есть исполнения для других жидкостей, но их параметры нельзя переносить на этот артикул.
При замене рукава сохраняют назначение, давление, размер и антистатические свойства, предусмотренные руководством для топливных вариантов. Рукав подходящего диаметра сам по себе не является равноценной заменой.
Руководство M0325A запрещает использование катушки в потенциально взрывоопасной атмосфере ATEX. Назначение для дизельного топлива и допуск к конкретному месту установки — разные вопросы подбора.
Осмотр и хранение
Периодически проверяют рукав, соединения, свободное вращение и работу механизма фиксации. Повреждённый рукав заменяют до дальнейшей эксплуатации.
После смены прекращают подачу в линию по инструкции. Катушка помогает убрать рабочую длину, но не заменяет запорную арматуру насосного поста.
Где применяется BIG 1″
- Внутренний дизельный пост. Работа с раздаточным рукавом нужного радиуса и прохода.
- Ремонтная база техники. Подвод пистолета к большим машинам в рабочей зоне.
- Топливная распределительная линия. Постоянный вход и изменяемая длина до точки выдачи.
Комплектность и выбор исполнения
Предусмотрены катушка BIG F0075003B и рукав 10 м × 1″. Насос, пистолет, счётчик и фильтрацию выбирают отдельно для поста.
В BIG также есть варианты 3/4″ и без рукава. Их сравнивают по длине, диаметру, подключениям и рабочему назначению, а не только по размеру рамы.
Частые вопросы о BIG F0075003B
Рукав входит в поставку?
Да, 10 м с внутренним диаметром 1″.
Оба порта наружные?
Нет. Вход 1″ BSP внутренний, выход раздаточного рукава 1″ BSP наружный.
Нужна ли электросеть для сматывания?
Нет. Возврат обеспечивается пружиной.
Как освободить рукав с фиксатора?
Руководство предусматривает небольшое дополнительное вытягивание, после чего возврат сопровождают.
0,7 бар — предел давления катушки?
Нет, это перепад при 80 л/мин. Рабочий предел исполнения — 10 бар.
Можно ли использовать её в зоне ATEX?
Руководство M0325A не разрешает такое использование. Для зоны выбирают соответствующее оборудование.
Пистолет уже входит в комплект?
F0075003B обозначает катушку с рукавом. Раздаточный инструмент выбирают под пост.
