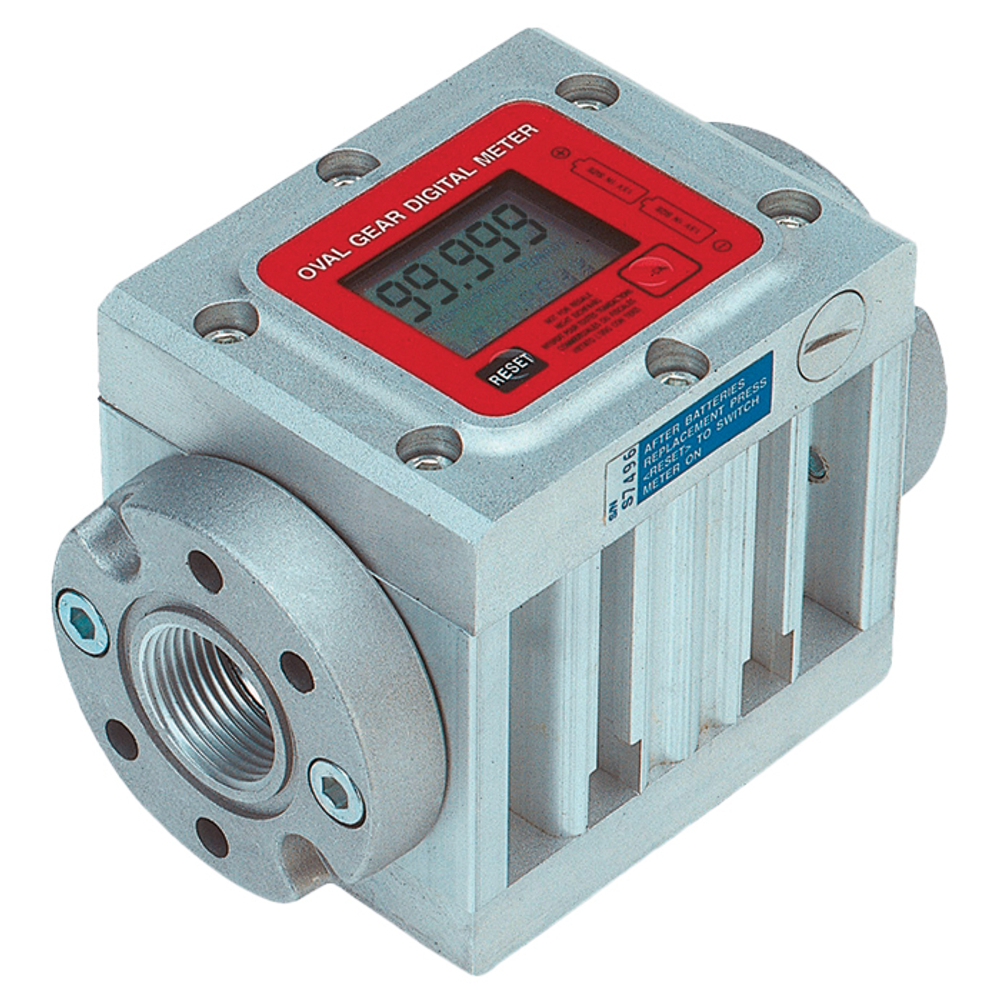

PIUSI K600/4 (00049700A) — электронный расходомер с овальными шестернями для контроля отпуска дизельного топлива, биодизеля, совместимого масла и антифриза. Рабочий диапазон расхода — 15–150 л/мин, максимальное давление — 20 бар. Заявленная погрешность измерения составляет ±0,5%.
Прибор предназначен для установки в распределительную линию, где требуется местное отображение объёма и текущего расхода. Он измеряет поток от внешнего насоса; сам счётчик жидкость не перекачивает.
Измерительная камера с овальными шестернями
Проходящая жидкость последовательно заполняет полости между шестернями и стенками камеры. По вращению механизма электроника определяет прошедший объём. Такой принцип применяется для жидкостей разной вязкости в допустимых пределах прибора.
Измерительная камера выполнена из алюминия, шестерни — из ацетальной смолы. Для K600/4 указана максимальная вязкость до 2000 сСт. При выборе учитывают не только вязкость, но и химическую совместимость конкретного состава с проточной частью.
Показания объёма и расхода
Электронный дисплей отображает разовую выдачу и накопленный объём. Предусмотрены пятиразрядная разовая шкала, восьмиразрядный сумматор и отображение текущего расхода. Разовый объём обнуляют перед следующей операцией, общий учёт ведётся отдельно.
Предусмотрена калибровка, повторяемость составляет 0,2%. Погрешность ±0,5% относится к измерениям в установленных рабочих условиях. Воздух в жидкости и работа вне диапазона 15–150 л/мин могут влиять на результат.
Установка в масляную или топливную линию
Вход и выход имеют резьбу 1½″ BSP. Этот размер нужно учитывать при выборе фитингов и подводящих линий.
Прибор можно использовать в подходящей перекачивающей системе или на раздаточном посту. Входной фильтр защищает измерительный механизм от частиц. Доступ к нему и дисплею следует учитывать при размещении счётчика.
Максимальное давление 20 бар ограничивает условия использования самого расходомера. Если насос может создать большее давление, систему настраивают так, чтобы предел счётчика и других компонентов не превышался.
Жидкости и задачи
K600/4 используют для контроля выдачи смазочного масла, перелива дизельного топлива и других перечисленных совместимых жидкостей. При смене состава учитывают совместимость материалов и влияние вязкости на измерение. Бензин, AdBlue и агрессивные химикаты не следует добавлять к назначению этого исполнения по аналогии с другими расходомерами PIUSI.
Частые вопросы
Счётчик показывает текущую скорость потока?
Да. Для K600/4 предусмотрено отображение расхода наряду с учётом объёма.
Можно ли использовать его на линии 5 л/мин?
Это ниже рабочего диапазона 15–150 л/мин. Заявленную погрешность при таком расходе переносить нельзя.
Есть ли автоматическая остановка по дозе?
00049700A — расходомер с электронным отображением. Управление насосом по предустановленной дозе для этого артикула не заявлено.
Можно ли подключить к пневматическому масляному насосу?
Да, если жидкость, расход, соединения и давление подходят к прибору. Давление в линии не должно превышать 20 бар.
