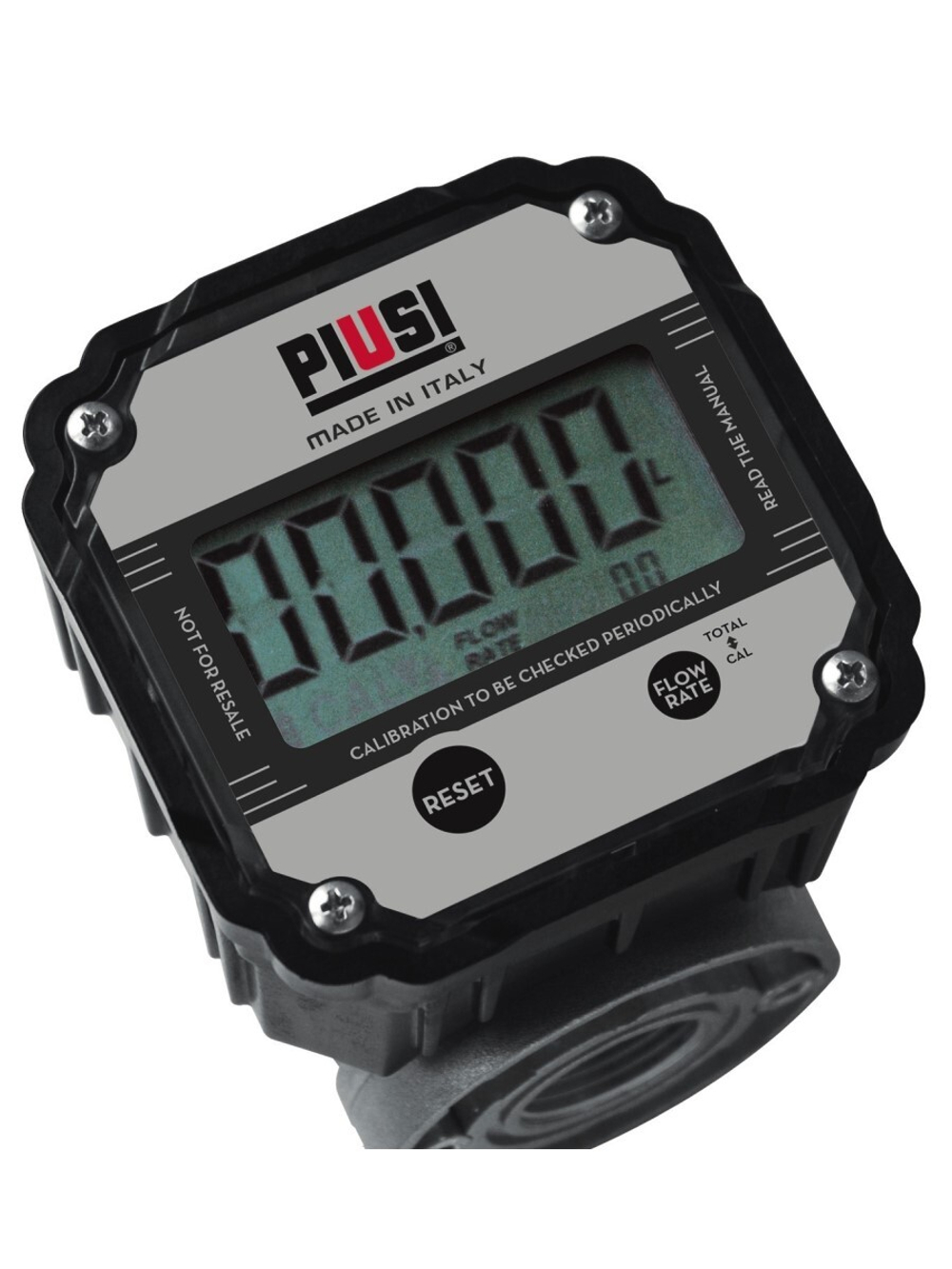

PIUSI K600 B/3 (F00491000) — электронный счётчик дизельного топлива с крупным цифровым дисплеем 80 мм. Это исполнение METER для местного считывания показаний, с присоединениями 1″ BSP и измерительным механизмом на овальных шестернях.
Рабочий диапазон составляет 10–100 л/мин, максимальное давление — 30 бар. Прибор применяют для внутреннего контроля выдачи в автопарке, мастерской или на производственном участке. Он показывает прошедший объём непосредственно на линии, не требуя подключения регистра к электросети.
Объёмное измерение на овальных шестернях
Проходящая жидкость вращает пару овальных шестерён внутри измерительной камеры. Электронный регистр преобразует их движение в показание объёма. Такой механизм используют для учёта жидкости, а не для создания давления: для подачи нужен отдельный насос или подходящая раздаточная система.
Корпус и измерительная камера выполнены из алюминия, шестерни — из ацетального технополимера. На входе предусмотрен фильтр, который защищает рабочий механизм от частиц загрязнений.
Точное исполнение F00491000 предназначено для дизельного топлива. При выборе для другой жидкости требуется отдельное подтверждение совместимости этого артикула.
Что показывает дисплей

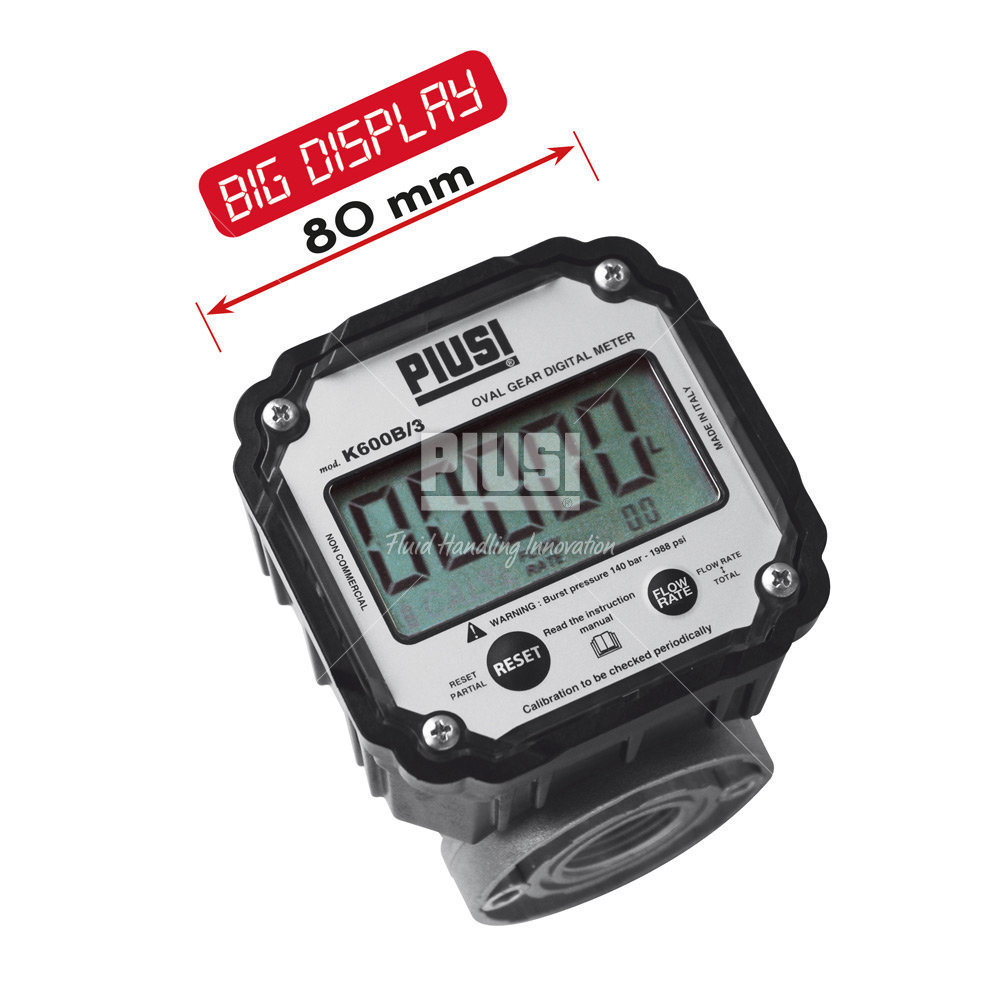

Дисплей диаметром 80 мм позволяет читать результат непосредственно рядом со счётчиком. Его можно повернуть для удобства оператора после установки прибора.
- Разовый объём. Пятиразрядное показание для текущей выдачи; перед следующей операцией его сбрасывают.
- Сбрасываемый накопительный объём. Для контроля расхода за выбранный период.
- Общий итог. Несбрасываемое накопление объёма через прибор.
- Индикация расхода. Позволяет видеть скорость потока в предусмотренном режиме регистра.
Эти режимы решают разные задачи: записать одну заправку, подсчитать выдачу за смену или наблюдать общий расход через линию. Сбрасываемые показания и общий итог используют по процедуре руководства.
Прибор служит для измерения. Он не останавливает насос после достижения заданного числа литров. Для автоматической выдачи дозы нужна отдельная система управления потоком.
Диапазон расхода и точность
Для F00491000 указан диапазон 10–100 л/мин. Сравнивайте его с фактической подачей на работающей линии, после фильтра, рукавов и пистолета. Насос, выдающий большой поток без нагрузки, может обеспечивать существенно меньший расход у машины.
Заявленная погрешность измерения — ±0,5%, повторяемость — 0,2%. Повторяемость характеризует согласованность измерений при одинаковых условиях и не заменяет значение погрешности.
График в даташите получен на дизельном топливе при 16 °C. Для другой разрешённой жидкости и установленной линии показания проверяют в рабочих условиях. Прибор допускает калибровку на месте по руководству PIUSI.
Потеря давления при максимальном расходе составляет менее 0,5 бар в указанных производителем условиях. Насос подбирают с учётом сопротивления расходомера и других элементов линии; сам счётчик не увеличивает её пропускную способность.
Давление до 30 бар
Максимальное рабочее давление счётчика — 30 бар. Этот предел проверяют по параметрам насосного агрегата и условиям закрытой выдачи. Особенно важно учитывать давление, которое насос способен создавать при ограничении потока, а не только давление во время свободного перелива.
Рукава, соединения, фильтры и пистолет также должны подходить для давления установки. Если один из компонентов рассчитан на меньшее значение, рабочий режим всей линии ограничивают его допустимыми параметрами.
Подключение 1″ BSP
Вход и выход имеют резьбу 1″ BSP. В комплекте предусмотрены фланцы; их положение выбирают для удобной компоновки присоединений. Поток подключают по указаниям на корпусе и схеме руководства.
При замене существующего счётчика сверяют стандарт резьбы, размер и расположение входа и выхода. Фитинг NPT того же дюймового размера не следует считать прямой заменой BSP.
Дисплей ориентируют к месту оператора, оставляя доступ к кнопкам, батарейному отсеку и входному фильтру. Соединения располагают так, чтобы к ним можно было подойти для обслуживания без демонтажа соседнего оборудования.
Питание электронного регистра
Регистру нужны два элемента по 1,5 В, указанные в паспортной комплектации. Отдельное сетевое питание для отображения объёма не требуется. Поэтому прибор можно применять на линии с аккумуляторным насосом, не связывая питание счётчика с напряжением двигателя.
Предусмотрена энергонезависимая память, сохраняющая данные учёта при отсутствии питания. Замену элементов выполняют по руководству для конкретной ревизии прибора. Степень защиты — IP66.
Проверка показаний и обслуживание
При вводе в работу проверяют показания по контрольной ёмкости. Перед сравнением удаляют воздух из измерительной линии и проводят выдачу в условиях, соответствующих обычному применению. Затем при необходимости выполняют калибровку по последовательности PIUSI.
Чистота входного фильтра важна для прохода жидкости и защиты шестерён. Периодичность очистки определяют по загрязнённости продукта и требованиям руководства. Перед разборкой прекращают подачу и снимают давление.
При заметном изменении показаний проверяют условия выдачи, наличие воздуха и состояние фильтра. Калибровкой не заменяют устранение подсоса воздуха или загрязнения измерительной камеры.
Где используется
- Автопарк. Локальный учёт дизельного топлива при выдаче из собственного резервуара.
- Ремонтная мастерская. Контроль выдачи дизельного топлива при обслуживании техники.
- Производственный участок. Учёт жидкости непосредственно на трубопроводе без выносного индикатора.
PIUSI относит счётчик к некоммерческому применению. Для расчётов при продаже топлива отдельно выбирают оборудование с требуемыми метрологическими документами. Наличие цифрового дисплея и указанной погрешности само по себе их не заменяет.
Отличие от K600 B/3 PULS OUT
F00491000 — исполнение METER для местного чтения показаний. F00492000 — K600 B/3 PULS OUT не имеет местного дисплея и передаёт импульсы внешней системе учёта.
Если нужно передавать измерения в контроллер, сначала проверяют требуемый интерфейс и выбирают соответствующий артикул. Название K600 B/3 объединяет разные исполнения; наличие дисплея у F00491000 не означает наличия у него выхода для внешнего подсчёта.
Комплектация
В даташите указаны счётчик K600 B/3, фланцы и руководство; два элемента питания по 1,5 В включены в паспортную комплектацию. Насос, рукава, пистолет и другая арматура раздаточной линии подбираются отдельно.
Частые вопросы
Можно ли видеть литры без отдельного контроллера?
Да. У F00491000 встроенный цифровой дисплей для местного считывания результата.
Нужна ли розетка для счётчика?
Нет, электронный регистр питается от двух элементов по 1,5 В. Насос получает питание отдельно.
Можно ли обнулить объём одной выдачи?
Да, разовый регистр сбрасывается. Предусмотрены также сбрасываемое накопление и несбрасываемый общий итог.
Подойдёт ли прибор для потока 150 л/мин?
Нет, верхняя граница F00491000 — 100 л/мин. Для большего фактического потока выбирают другой расходомер.
Подойдёт ли счётчик для линии на 70 бар?
Максимальное давление этого исполнения — 30 бар. Для линии на 70 бар требуется другой счётчик.
Есть ли возможность калибровки?
Да, предусмотрена проверка и калибровка на месте. Процедуру выполняют по руководству на используемой жидкости и рабочем расходе.
Остановит ли он насос после выдачи заданного объёма?
Нет, счётчик измеряет объём. Для автоматической остановки нужна система дозирования и управления.
Какое исполнение выбрать для внешней системы учёта?
Рассмотрите F00492000 PULS OUT и проверьте его интерфейс по документации контроллера.
Подходит ли F00491000 для расчётов при продаже топлива?
Производитель указывает некоммерческое применение. Для продажи выбирают оборудование с необходимыми метрологическими документами.
