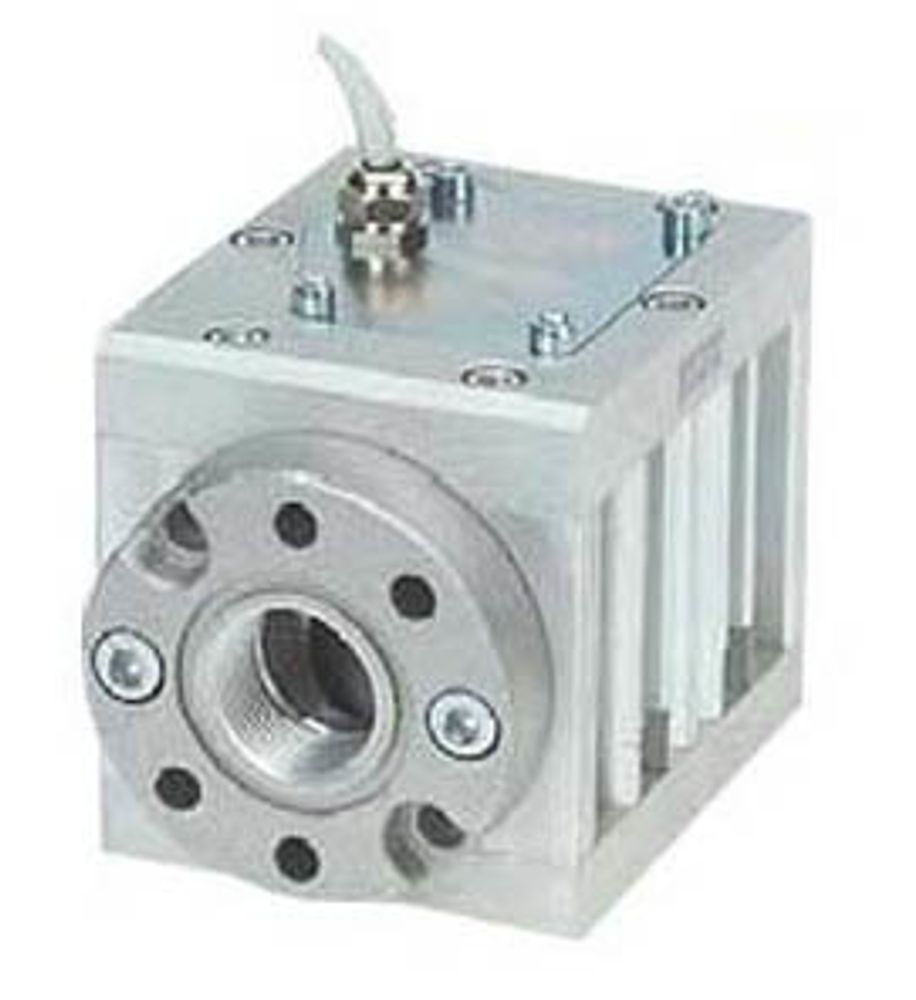

PIUSI K600/3 PULSER F00472000 — импульсный счётчик дизельного топлива с овальными шестернями. Рабочий диапазон — 10–100 л/мин, допустимое давление — до 30 бар, присоединения — 1″ BSP.
Версия PULSER передаёт результат во внешний контроллер. Её выбирают для системы учёта или управления выдачей, где показания должны обрабатываться отдельным устройством. Местный дисплей не является функцией этого исполнения.
Как измеряют овальные шестерни
Топливо проходит через измерительную камеру и вращает зубчатую пару. Движение шестерён преобразуется в импульсы. Контроллер считает сигнал и переводит его в единицы количества.
Насос подаёт топливо, а счётчик измеряет поток. Для стабильного результата линия должна получать продукт без воздушных включений; воздух нельзя компенсировать только настройкой внешнего регистра.
Конструкция F00472000
- Алюминиевый корпус. Проточная часть дизельного исполнения.
- Ацетальные шестерни. Объёмный измерительный механизм.
- Импульсный выход. Передача измерения наружу.
- Порты 1″ BSP. Подключение к соответствующей топливной линии.
- Без собственного регистра. Отображение и журнал операций формирует внешний прибор.
Что требуется внешней системе
До подбора определяют вход контроллера и нужную функцию: просто показывать объём, вести накопленный итог или управлять дозой. Электрические параметры и схема выхода PULSER должны подходить к выбранному входу.
Настройку коэффициента и калибровку выполняют по документации измерительной системы. Нельзя переносить коэффициент импульсов от другой модели K600 или от масляного счётчика с похожим корпусом.
Если требуется запись по машинам и водителям, контроллер должен получать соответствующие данные операции. Сам проточный узел не идентифицирует получателя топлива.
Расход 10–100 л/мин
Диапазон относится к потоку через прибор. При выдаче через частично закрытый пистолет расход может быть значительно меньше максимума насоса. Поэтому счётчик выбирают по обычному рабочему режиму, а не только по верхней паспортной цифре насоса.
Ниже 10 л/мин нужен прибор с соответствующим нижним пределом. Для потока выше 100 л/мин выбирают более производительный измерительный узел. Большое допустимое давление не расширяет диапазон расхода.
Погрешность и повторяемость
Заявленная погрешность — ±0,5%, повторяемость — 0,2% при соответствующих условиях. Для 100 л масштаб 0,5% составляет 0,5 л. Повторяемость описывает сходство результатов, а не заменяет проверку точности по контрольному количеству.
Проверяют всю цепочку: проточный счётчик, его сигнал и расчёт контроллера. Ошибка коэффициента внешнего регистра может давать неверные литры даже при нормальной работе измерительной камеры.
Контрольную выдачу выполняют при обычном расходе, на рабочем продукте и в стабильной заполненной линии. После изменения условий или обслуживания проверку повторяют по инструкции.
Давление в топливной линии
30 бар — допустимый рабочий предел K600/3 PULSER. Насос, рукав, фильтр и пистолет могут иметь другие ограничения, поэтому рабочие параметры всей установки выбирают по всем её компонентам.
При дозировании отдельно предусматривают поведение системы после закрытия клапана. Счётчик не сбрасывает давление и не останавливает двигатель насоса самостоятельно.
Подключение и место установки
Размер портов — 1″ BSP. Направление потока и положение монтажа выбирают по маркировке и схеме прибора. Ответную арматуру подбирают по стандарту резьбы и параметрам дизельной линии.
Измерительный узел должен учитывать именно выдаваемый поток. Если в проекте есть обход или возврат топлива, место счётчика выбирают по тому, какое количество нужно зарегистрировать. Это вопрос схемы системы, а не только удобного расположения корпуса.
Предусматривают доступ к прибору и электрическому подключению для обслуживания. Кабель сигнала прокладывают по требованиям выбранной системы учёта и руководству PULSER.
Дизельное исполнение
F00472000 предназначен для дизельного топлива. Параметры масляных и других вариантов K600 нельзя переносить на него по названию серии.
При работе с другим продуктом выбирают конкретное совместимое исполнение. Корпус из алюминия и ацетальные шестерни сами по себе не являются универсальным разрешением для бензина, AdBlue или растворителей.
Где используется PULSER
- Топливный пост с контроллером. Передача объёма в систему регистрации заправок.
- Установка дозирования. Измерение количества совместно с отдельным управляющим клапаном.
- Производственный учёт. Контроль топлива на выбранном участке перелива.
Если нужен только результат на самом счётчике, выбирают версию METER с дисплеем. Если данные должен читать контроллер, PULSER позволяет отделить измерительный узел от экрана и логики учёта.
Состав установки
F00472000 обозначает отдельный импульсный счётчик. Контроллер, источник питания системы, отображение и исполнительная арматура подбираются отдельно. Для автоматической остановки дозы нужен узел, который действительно прекращает подачу топлива.
Частые вопросы о K600/3 PULSER
Есть ли экран на F00472000?
Это импульсная версия. Показания формирует внешний прибор.
Подойдёт ли он к любому контроллеру?
Проверяют схему и электрические параметры выхода и входа. Одного слова «импульсный» недостаточно.
Можно ли считать заправки по машинам?
Да, в системе с соответствующим контроллером и регистрацией получателя. Сам счётчик передаёт количество.
Можно ли выдавать заданную дозу?
Сигнал можно использовать для расчёта дозы. Для остановки нужен контроллер и исполнительный узел.
Какой рабочий диапазон?
10–100 л/мин. Давление до 30 бар не расширяет этот диапазон.
Подойдёт ли прибор для масла?
F00472000 — дизельный вариант. Для масла выбирают соответствующий артикул.
Почему показания контроллера ошибаются?
Проверяют коэффициент пересчёта, электрический сигнал, условия подачи и контрольное количество; проблема может быть в любой части измерительной цепочки.
