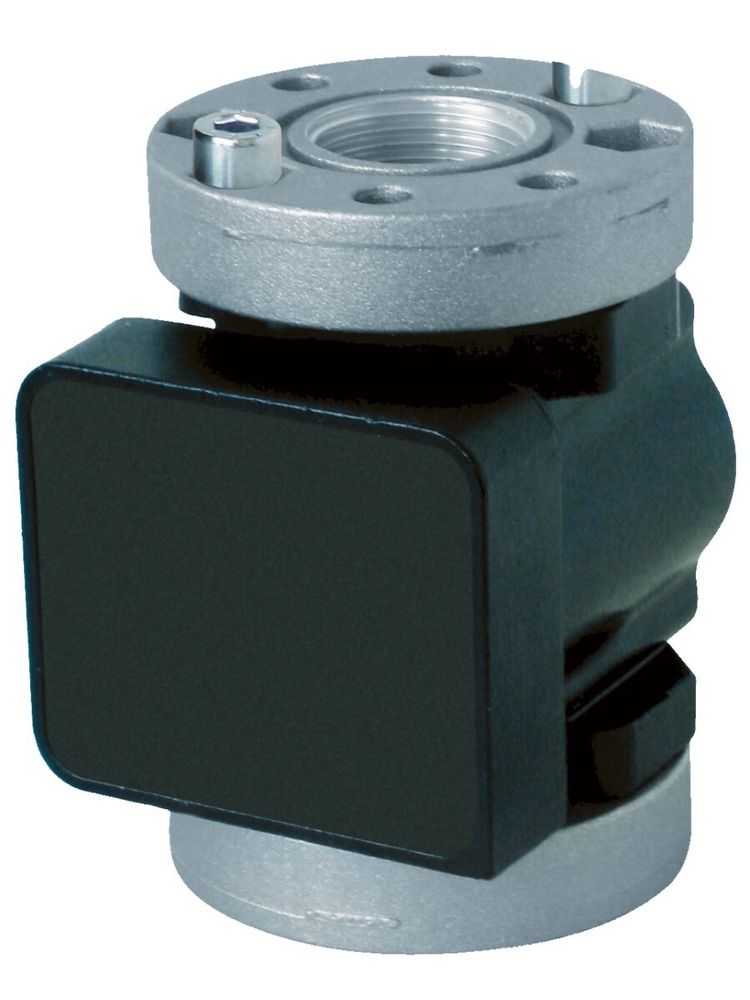

PIUSI K600/3 PULSER F00472A00 — импульсный расходомер 1″, 10–100 л/мин

PIUSI K600/3 PULSER F00472A00 — импульсный расходомер 1″

PIUSI K600/3 PULSER F00472A00 — электронный импульсный расходомер с овальными шестернями для измерения количества дизельного топлива, масла и антифриза.

Расходомер работает в диапазоне 10–100 л/мин, обеспечивает точность ±0,5% и рассчитан на рабочее давление до 30 бар. Подключение — 1″ BSP.

Импульсный выход вместо встроенного дисплея

Модификация F00472A00 не имеет собственного дисплея. При прохождении жидкости измерительный механизм формирует электрические импульсы, которые передаются во внешнюю систему учета или управления.

Такое исполнение удобно для автоматизации: расходомер можно интегрировать с контроллером, системой управления топливораздачей или удаленным индикатором.

Диапазон расхода 10–100 л/мин

Для F00472A00 PIUSI указывает рабочий диапазон от 10 до 100 л/мин.

Фактический расход должен находиться внутри этого диапазона, чтобы сохранялись заявленные метрологические характеристики.

Точность ±0,5%

Заявленная точность измерения составляет ±0,5%, повторяемость — 0,2%.

K600/3 предназначен для технического и внутрихозяйственного учета жидкости. Для коммерческих расчетов необходимо оборудование, сертифицированное для соответствующего вида учета.

Рабочее давление до 30 бар

Максимальное рабочее давление F00472A00 составляет 30 бар.

При максимальном расходе потеря давления на измерительном узле составляет менее 0,5 бар.

Овально-шестеренчатый принцип измерения

Поток жидкости вращает пару овальных шестерен, а электроника преобразует их движение в импульсный сигнал.

Корпус измерительной камеры выполнен из алюминия, а овальные шестерни — из технополимера.

Встроенный входной фильтр

В расходомер встроен фильтр на входе, предназначенный для защиты овальных шестерен от механических загрязнений. При этом он не заменяет полноценный топливный или масляный фильтр системы, если требуется тонкая очистка жидкости.

Подключения 1″ BSP

Вход и выход F00472A00 — 1″ BSP.

Конструкция использует регулируемые фланцы, что облегчает установку расходомера в существующую трубопроводную систему.

Для дизельного топлива, масла и антифриза

В актуальном техническом листе PIUSI для артикула F00472A00 указана совместимость с:

• дизельным топливом;
• маслом;
• антифризом.

В актуальной топливной линейке PIUSI также отдельно указывает дизельные топлива HVO и XTL. Совместимость с нестандартной жидкостью следует проверять по ее составу и материалам расходомера.

Для подключения к внешней системе учета

Pulse-версия рассчитана на передачу данных внешнему устройству. PIUSI указывает возможность удаленного подключения с соединительным кабелем длиной до 10 метров.

Благодаря этому расходомер можно установить непосредственно в трубопроводе, а показания обрабатывать в контроллере или системе управления, расположенной отдельно.

F00472A00 или K600/3 с дисплеем?

F00472A00 — версия PULSER: собственного дисплея нет, информация передается импульсами во внешнее устройство.

Если необходимо видеть количество жидкости непосредственно возле расходомера, используется PIUSI K600/3 F00496A00 со встроенным электронным дисплеем.

Diesel PULSER или Oil PULSER?

F00472A00 имеет подключения 1″ BSP, диапазон 10–100 л/мин и давление до 30 бар.

Для специализированных масляных систем у PIUSI существует отдельная версия F00472A20: подключения 3/4″ BSP, другой диапазон расхода и более высокое допустимое давление.

Частые вопросы о PIUSI K600/3 PULSER

Есть ли у F00472A00 дисплей?

Нет. Это импульсная версия, предназначенная для подключения к внешней системе учета или управления.

Какой диапазон расхода?

От 10 до 100 л/мин.

Какое максимальное рабочее давление?

До 30 бар.

Какая точность измерения?

±0,5%, повторяемость 0,2%.

Нужно ли расходомеру отдельное питание?

Собственного дисплея и батарей у PULSER-версии нет; сигнал используется внешним принимающим устройством.

Можно ли измерять масло и антифриз?

Да. В актуальном техническом листе PIUSI F00472A00 отмечен для дизельного топлива, масла и антифриза.
