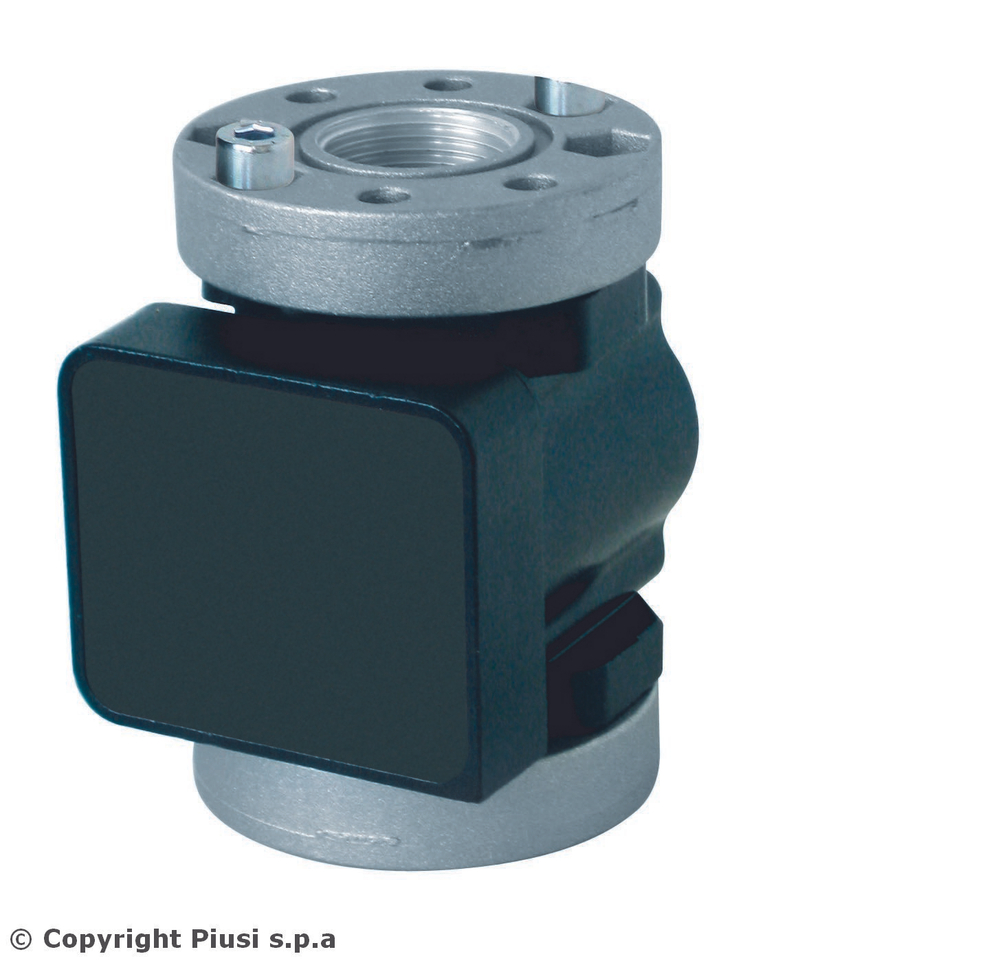

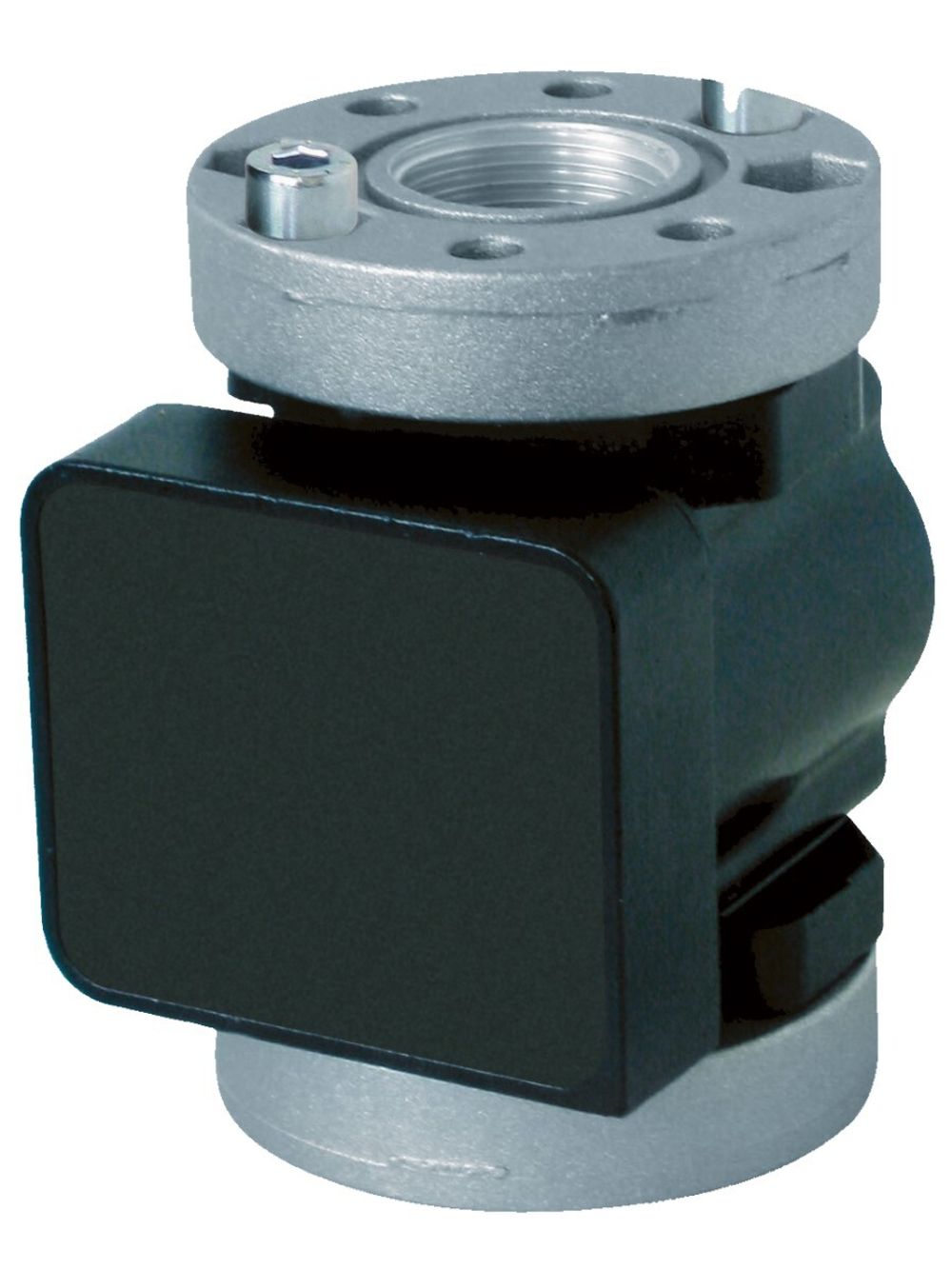

PIUSI K600/3 OIL PULSER F00472A20 — импульсный счётчик с овальными шестернями для масла и совместимого антифриза. Он передаёт данные о проходящем объёме внешнему устройству. Рабочий диапазон — 6–60 л/мин, максимальное давление — 70 бар, присоединения — 3/4″ BSP.
Исполнение PULSER выбирают для включения в систему учёта или управления выдачей, где показания обрабатывает контроллер. Оно отличается от K600/3 METER с дисплеем: счётчик создаёт измерительный сигнал, а отображение, журнал операций и управление исполнительным оборудованием обеспечивает остальная система.
Как формируется измерительный сигнал
Жидкость проходит через камеру с овальными шестернями и приводит их в движение. Измерительный узел преобразует это движение в импульсы, связанные с прошедшим объёмом. Корпус камеры выполнен из алюминия, шестерни — из технополимера.
Для подсчёта литров внешний прибор должен правильно принимать импульсы и использовать подходящий коэффициент преобразования. Совпадение резьбы или диапазона расхода не определяет электрическую совместимость с любым контроллером.
Встроенный фильтр помогает защитить измерительную камеру от загрязнений. В линии также нужно исключить воздух: счётчик предназначен для измерения жидкости, а не для исправления нестабильной работы всасывающего участка насоса.
Расход и точность
Диапазон 6–60 л/мин относится к рабочему потоку через прибор. Для очень медленного долива ниже 6 л/мин или для линии, где расход превышает 60 л/мин, требуется другое решение либо изменение режима в допустимых пределах.
Производитель указывает погрешность±0,5% и повторяемость 0,2%. Для получения заявленного результата важны свойства жидкости, заполнение камеры, рабочий расход и настройка системы измерения.
Импульсный выход не означает, что измеритель автоматически дозирует порцию. Контроллер должен не только считать объём, но и управлять подходящим клапаном или насосом, если нужна остановка по заданным литрам.
Подключение в масляной линии
F00472A20 имеет порты 3/4″ BSP, фланцевые присоединения и входной фильтр. Направление потока определяют по маркировке прибора. Для обслуживания оставляют доступ к фильтру и разъёмам измерительной части.
Давление жидкости не должно превышать 70 бар. При установке после пневматического масляного насоса проверяют максимальное давление, которое тот способен создать при закрытой выдаче. Допуск расходомера нельзя увеличивать за счёт возможностей насоса.
Выбор между PULSER и METER
PULSER предназначен для внешней обработки измерительного сигнала. Если достаточно видеть выданные литры на самом счётчике, удобнее рассмотреть K600/3 OIL F00496A20 с электронным дисплеем. У него тот же диапазон 6–60 л/мин, но другая организация индикации.
Для интеграции PULSER заранее определяют тип входа контроллера, условия подключения и способ калибровки. Систему учёта выбирают по этим данным, а не только по слову «импульсный».
Для каких жидкостей предназначено OIL-исполнение
Этот артикул относится к маслам и совместимому антифризу. Возможность работы с конкретным составом определяется материалами проточной части и условиями применения.
Топливные версии K600 имеют другие артикулы. Их перечень сред и режимы не следует автоматически переносить на F00472A20.
Частые вопросы о K600/3 PULSER
Показывает ли он литры без внешнего устройства?
Версия PULSER рассчитана на передачу импульсов. Для местной индикации выбирают вариант METER или подключают подходящее внешнее устройство.
Можно ли подключить его к системе дозирования?
Да, если контроллер совместим с выходом счётчика и правильно настроен. Для остановки потока системе также нужен подходящий исполнительный узел.
Можно ли оставить старый коэффициент от другого K600?
Настройку нужно согласовать с конкретным расходомером и проверить измерение. Название серии не подтверждает одинаковый коэффициент у разных исполнений.
Справится ли счётчик с очень медленной выдачей масла?
Нижняя граница рабочего диапазона — 6 л/мин. Для потока ниже неё выбирают прибор с соответствующим диапазоном.
Входит ли контроллер в поставку?
F00472A20 — сам измеритель PULSER. Внешний контроллер, индикацию и исполнительное оборудование не следует считать частью артикула без отдельного подтверждения комплектации.
