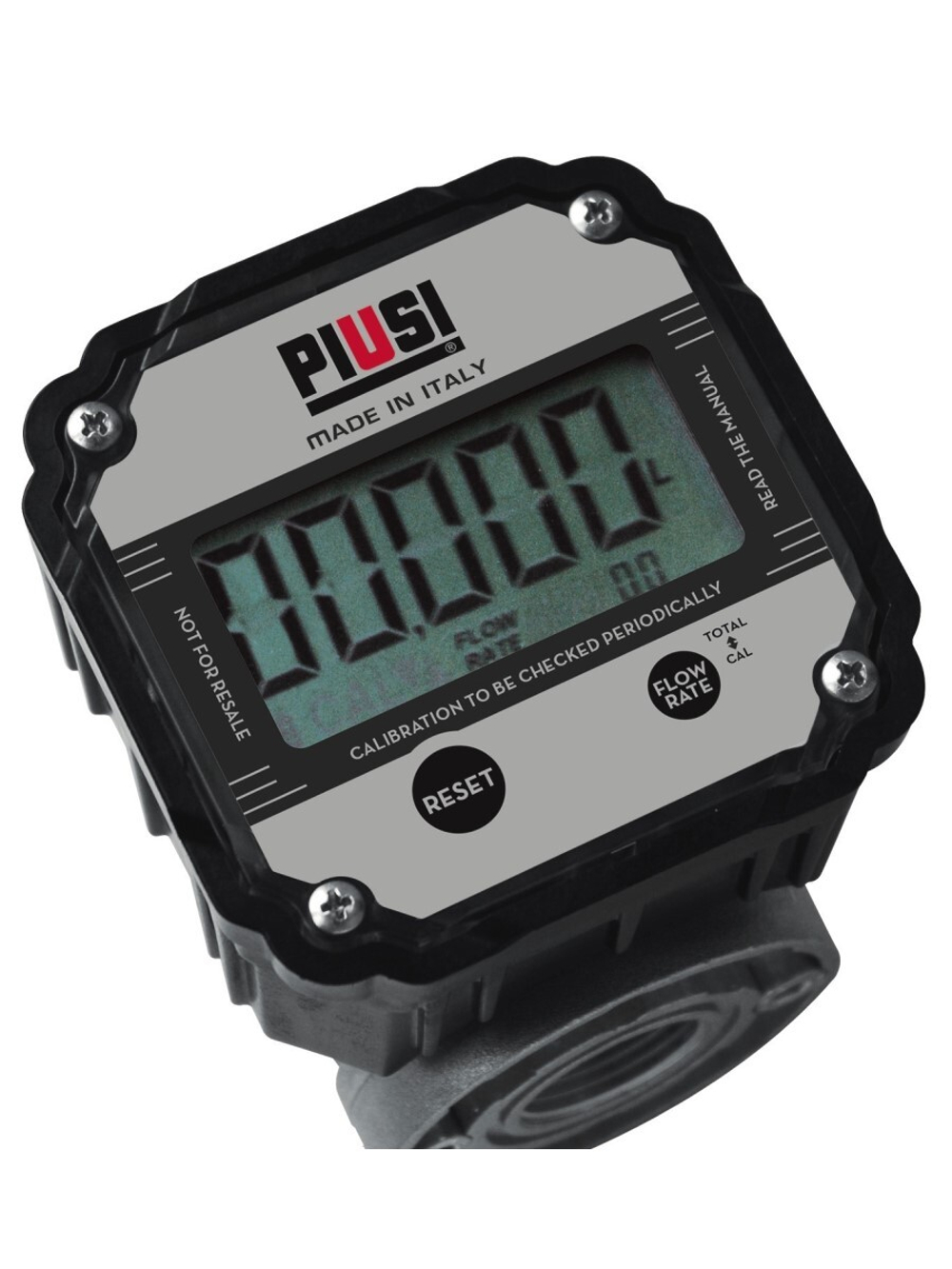

PIUSI K600 B/3 (F00491010) — электронный счётчик для контроля выдачи масла с измерительным механизмом на овальных шестернях. Рабочий расход составляет 6–60 л/мин, допустимое давление — 70 бар. Присоединения — 3/4″ BSP.
Версия B/3 имеет крупный встроенный дисплей, который можно повернуть для удобства чтения. Прибор используют на маслораздаточных постах, где показания должны быть видны непосредственно на линии. Он измеряет проходящий объём; подачу масла обеспечивает внешний насос.
Как работают овальные шестерни
Внутри измерительной камеры две овальные шестерни перемещают определённые порции жидкости. Электроника преобразует движение механизма в показания объёма. Такой принцип применяется для совместимых масел низкой, средней и высокой вязкости.
Корпус изготовлен из алюминия, шестерни — из технополимера. Условия применения определяются не только вязкостью, но и химической совместимостью масла с измерительной камерой и уплотнениями.
Крупный дисплей и раздельные показания
На дисплее отображается объём текущей выдачи. Предусмотрены текущий сбрасываемый объём, сбрасываемый накопленный итог и общий несбрасываемый сумматор. Это позволяет отдельно контролировать очередную операцию и общий расход через прибор.
Управление выполняется кнопками на регистре. Поворот дисплея помогает читать показания при разной компоновке линии, а регулируемые фланцы позволяют подобрать расположение присоединений в пределах конструкции.
Для питания используются два элемента AA по 1,5 В. Замена батареек относится к обслуживанию электронного регистра и не требует установки электропривода для измерительного механизма.
Расход 6–60 л/мин и давление 70 бар
Счётчик подбирают под реальный поток масла. Верхний расход 60 л/мин не является производительностью прибора как насоса, а нижний 6 л/мин важен для выбора медленно работающего поста. За пределами указанного диапазона нельзя обещать заявленную точность.
Допустимое давление — 70 бар. При подключении к пневматическому масляному насосу учитывают его передаточное отношение: выходное давление масла может быть значительно выше давления воздуха. Насос, катушка, рукава и арматура должны соответствовать друг другу по рабочим параметрам.
Заявленная погрешность составляет ±0,5%, повторяемость — 0,2%. Повторяемость описывает стабильность результатов и не подменяет показатель погрешности. Калибровка и условия измерения должны соответствовать инструкции прибора.
Входной фильтр и присоединения
В F00491010 предусмотрен входной фильтр. Он задерживает частицы перед измерительной камерой, где загрязнение может нарушить движение шестерён. Фильтр требует обслуживания в соответствии с инструкцией; его наличие не означает пригодность к перекачке сильно загрязнённого отработанного масла.
Размер входа и выхода — 3/4″ BSP. Фланцевое присоединение и направление потока сверяют при монтаже. Одинаковое название K600 у другой модификации не гарантирует совпадения резьбы, давления и диапазона расхода.
Локальный учёт без автоматической дозировки
Эта версия служит для отображения количества масла на собственном дисплее. В серии существуют другие исполнения, включая варианты с импульсным выходом. Их наличие не означает, что обычный F00491010 можно без проверки подключить к внешнему контроллеру.
Автоматическая остановка по заданному объёму также не является функцией одного счётчика. Для дозирования нужен исполнительный клапан или управление насосом в составе совместимой системы.
Комплектация F00491010
В техническом листе указаны счётчик K600 B/3, инструкция, фланцы и два элемента питания. Насос, раздаточный пистолет и шланговая катушка являются отдельными компонентами маслораздаточного поста.
Частые вопросы о K600 B/3
Какой диапазон расхода у F00491010?
Для F00491010 в актуальном техническом листе указан диапазон 6–60 л/мин. Для выбора учитывают реальный расход масла через прибор.
Можно ли использовать на линии высокого давления?
Допуск самого счётчика — 70 бар. Давление системы должно соответствовать всем подключённым компонентам.
Нужна ли розетка рядом?
Нет, регистр питается от двух элементов AA по 1,5 В. Масло подаётся отдельным насосом.
Есть ли встроенная сетка?
Да, в точной комплектации F00491010 указан входной фильтр.
Можно ли развернуть показания к оператору?
Да, у этой версии предусмотрен поворот крупного дисплея.
Он сам отключит подачу после нужного количества масла?
Нет. Счётчик измеряет и показывает объём; для автоматического дозирования необходима отдельная система управления.
