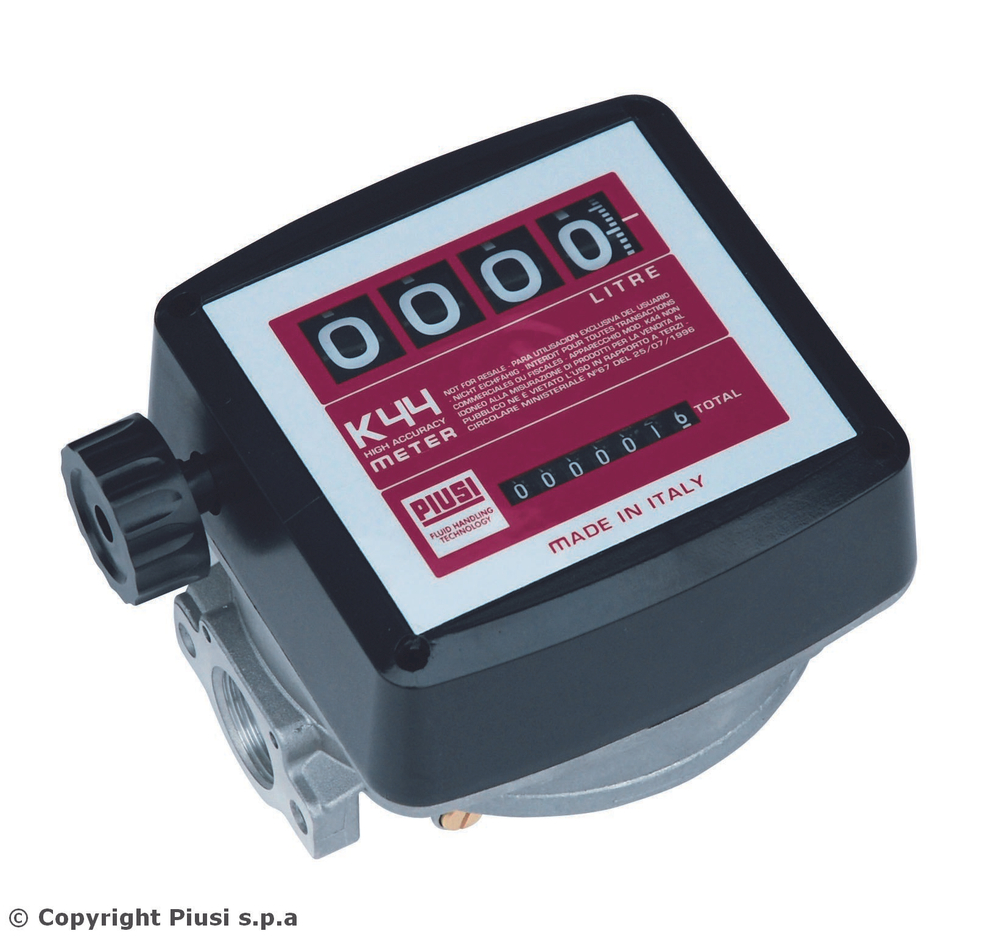

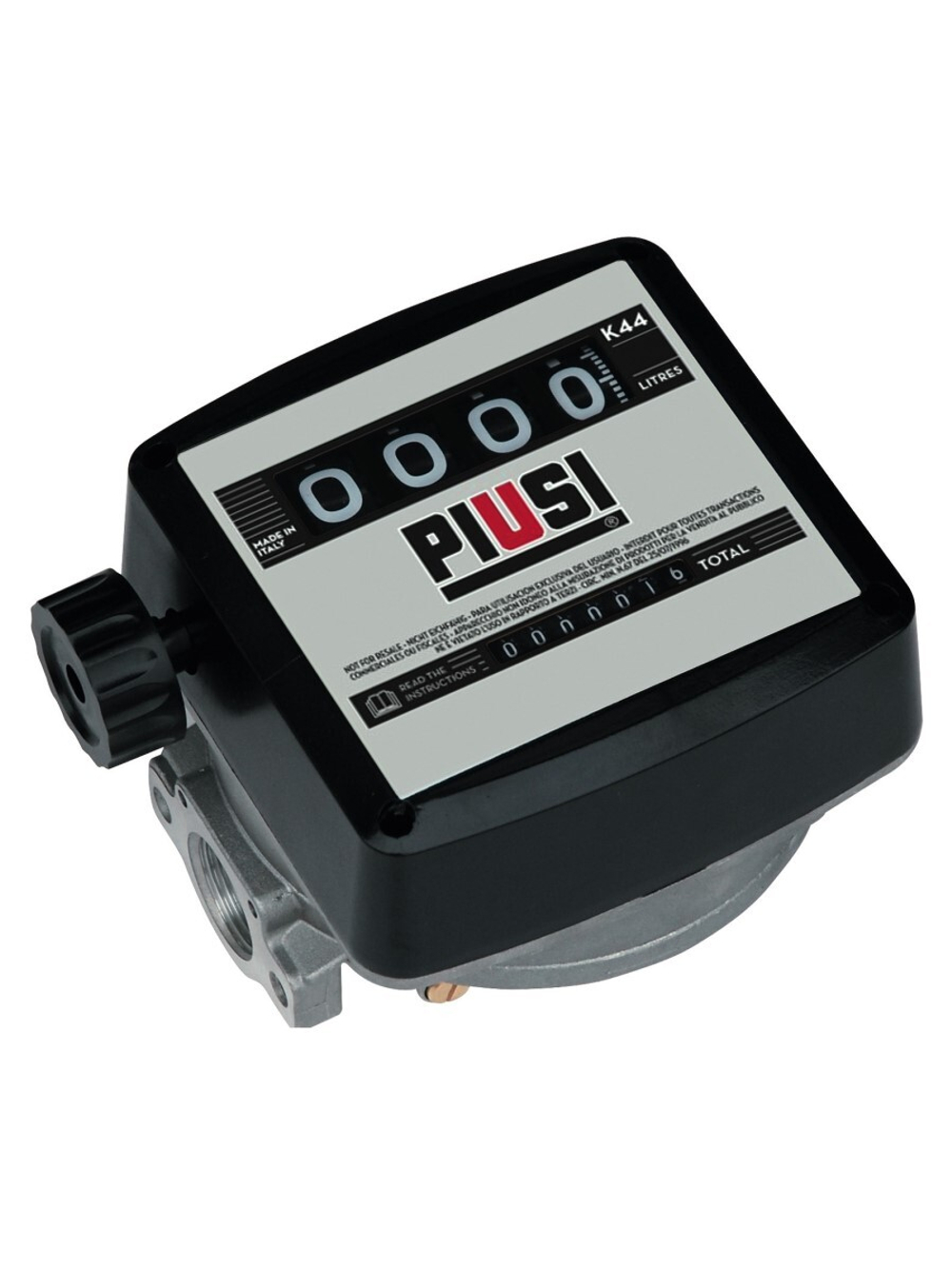

PIUSI K44 ver. A, артикул 000560000 — механический счётчик дизельного топлива для расхода 20–120 л/мин. Прибор имеет четырёхразрядный регистр текущей выдачи и семизначный общий итог. Рабочее давление — до 3,5 бар.
K44 устанавливают в раздаточную линию, чтобы оператор мог контролировать объём без электронного дисплея. Это отдельный измерительный узел: насос создаёт поток, пистолет управляет заправкой, а счётчик показывает прошедшее количество.
Дисковый измерительный механизм
Внутри камеры находится качающийся диск. Топливо приводит его в движение, а механизм передаёт результат на числовой регистр. Измерение связано с прохождением жидкости, поэтому наличие воздуха и ненормальная работа линии мешают учёту.
Механический привод не требует отдельного электропитания регистра. K44 удобен на простом внутреннем посту, где нужен местный результат и общий расход, а связь с компьютерной системой не обязательна.
Особенности K44
- Алюминиевый корпус. Проточная часть с измерительной камерой.
- Четыре разряда текущего регистра. Для отдельной выдачи после сброса.
- Семь разрядов общего итога. Для накопленного объёма.
- Ручной сброс. Новую операцию начинают с обнулённого текущего показателя.
- Калибровка на месте. Настройка под реальные условия выдачи.
- Порты 1″ BSP. Подключение к подходящей топливной линии.
Обнуление и контроль расхода
Разовый регистр сбрасывают перед новой операцией. Общий итог не сбрасывается вместе с ним, поэтому можно измерять отдельные заправки и одновременно вести суммарный расход.
Сброс выполняют до выдачи, а не во время движения топлива. Если предприятие учитывает расход по машинам, показания записывают после каждой операции. Сам механический регистр не распределяет объём между водителями или агрегатами.
Рабочий диапазон 20–120 л/мин
Нижний предел важен при небольшом потоке. Если топливо постоянно выдаётся медленно, ниже 20 л/мин, этот прибор не следует выбирать только потому, что его верхний предел 120 л/мин подходит к насосу.
Фактический расход через счётчик зависит от насосной установки и открытого пистолета. Максимальные характеристики насоса не определяют каждую рабочую выдачу. Для более высокой подачи нужен соответствующий расходомер.
Погрешность и калибровка
После правильной калибровки заявленная погрешность — ±1%, повторяемость — 0,3%. Погрешность описывает отличие от известного количества, а повторяемость — сходство результатов нескольких операций в одинаковых условиях.
Руководство предусматривает контрольную ёмкость не менее 20 л. Проверку выполняют при обычной скорости выдачи, на которой нужна точность. Случайная маленькая порция или приблизительные риски топливного бака не заменяют такой контроль.
При изменении продукта, температуры или расхода показания проверяют снова. После очистки или замены деталей измерительной камеры калибровка также требуется по инструкции.
Подключение и направление потока
Порты имеют стандарт 1″ BSP. На корпусе контролируют направление потока, а счётчик размещают так, чтобы регистр и ручка сброса оставались доступны оператору.
Версия A — конкретное исполнение K44. Перед заменой сверяют ориентацию установленного прибора и линии; похожая модель с другим расположением входа не обязательно удобна для того же места установки.
Входящие загрязнения могут нарушать работу качающегося диска. Для линии предусматривают подходящую фильтрацию, а перед обслуживанием прекращают подачу и освобождают узел от давления по инструкции.
Давление и дизельное назначение
Максимум 3,5 бар относится к самому K44. Рукава и арматура могут иметь другие пределы. При подключении к насосу проверяют возможное давление в закрытой линии, а не только при свободном отпуске.
000560000 — дизельное исполнение. K44 ver. A не следует подменять взрывозащищённой или бензиновой моделью по одному названию серии. Для другой жидкости выбирают соответствующий документированный вариант.
Где используется
- База автопарка. Учёт дизельного топлива при внутренней выдаче.
- Перелив в расходную ёмкость. Местное измерение объёма на линии.
- Хозяйственный заправочный пост. Простой контроль заправок без сетевого регистра.
K44 не заменяет систему коммерческого учёта только наличием точной шкалы. Для задач, где требуются специальные допуски и оформление результатов, подбирают соответствующее оборудование и процедуру.
Отличие от K33
В той же группе K33 имеет трёхразрядный разовый регистр и шестизначный общий итог. У K44 — четыре и семь разрядов соответственно. Выбор зависит от удобства отображения нужных объёмов и конкретного исполнения прибора.
Артикул 000560000 относится к отдельному счётчику. Насос, пистолет, рукав и соединительные детали выбирают при сборке поста.
Частые вопросы о K44 ver. A
Нужно ли питание регистра?
Механический K44 не требует отдельной электросети или батарей для показаний.
Можно ли измерять расход 10 л/мин?
Он ниже рабочего диапазона 20–120 л/мин. Для такого потока выбирают другой прибор.
Обнуляется ли общий итог?
При сбросе очередной выдачи общий накопительный объём сохраняется отдельно.
Как проверить точность?
Руководство предусматривает контрольную выдачу в ёмкость не менее 20 л при обычном рабочем расходе.
Подойдёт ли счётчик для бензина?
000560000 — дизельное исполнение. Для бензина требуется подходящий документированный вариант.
Можно ли использовать давление 6 бар?
Нет, допустимое рабочее давление K44 — 3,5 бар.
Счётчик сам остановит выдачу?
Нет. Он измеряет количество; подачу прекращает оператор или отдельная система управления.
Почему важна версия A?
Это исполнение прибора. При замене проверяют его расположение входа, направление потока и удобство чтения в готовой линии.
