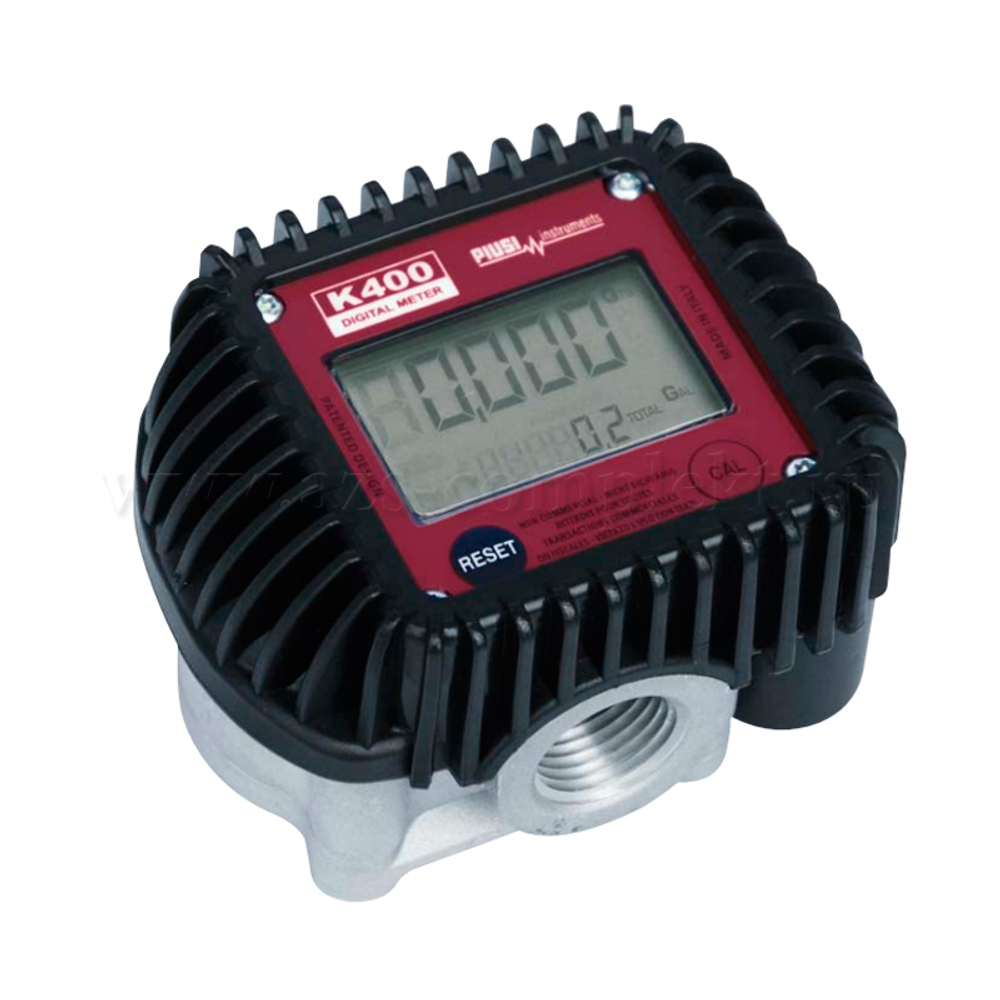

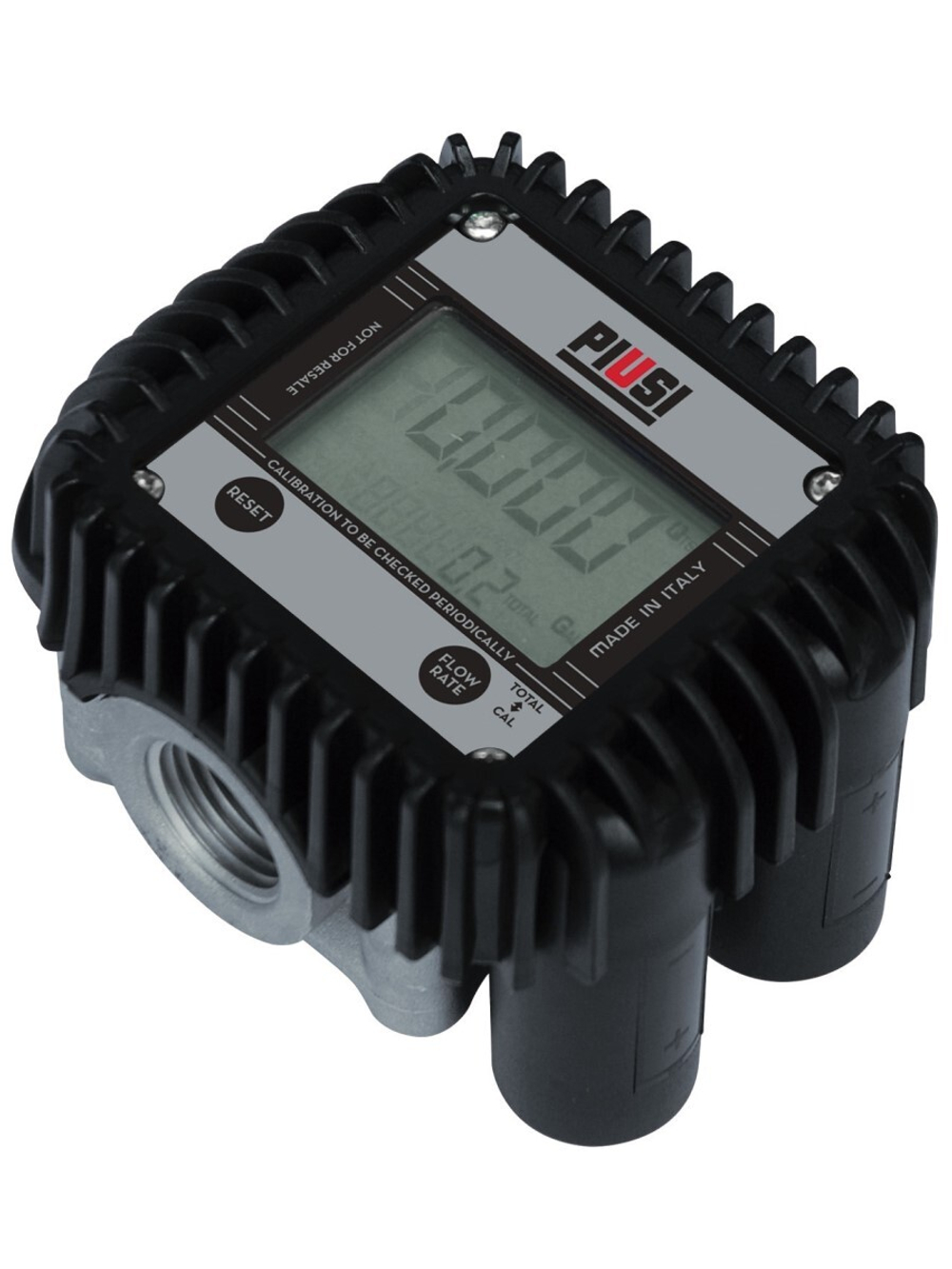

PIUSI K400 F00484000 — электронный счётчик для измерения объёма смазочных масел при раздаче и перекачке. Измерительный механизм с овальными шестернями обеспечивает погрешность ±0,5% в установленных производителем условиях. Рабочий диапазон расхода составляет 1–30 л/мин, максимальное рабочее давление — 70 бар.
Счётчик оснащён ЖК-дисплеем, работает от двух стандартных батареек AAA и может устанавливаться непосредственно в раздаточную линию или на совместимый маслораздаточный пистолет. Алюминиевый корпус и шестерни из ацеталя рассчитаны на работу со смазочными маслами вязкостью 2–2000 сСт.
Принцип измерения
PIUSI K400 использует объёмный принцип измерения с двумя овальными шестернями. При прохождении жидкости шестерни вращаются, а электронный блок преобразует их движение в показания объёма на дисплее.
Такая конструкция позволяет контролировать выдачу масел при сравнительно небольшом расходе и повышенном рабочем давлении. В отличие от турбинных расходомеров, K400 измеряет объём за счёт последовательного перемещения определённых порций жидкости через измерительную камеру.
Учёт выданного масла
Электронный дисплей показывает объём текущей выдачи и накопленные показатели. Пятиразрядный частичный счётчик можно обнулить перед следующей операцией, а семиразрядный сумматор используется для контроля общего объёма прошедшей жидкости.
Конструкция также предусматривает функции электронного сброса, настройки единиц измерения и калибровки. Для отображения показаний не требуется подключение к внешней электросети или системе автоматизации.
Модель подходит для внутреннего технологического учёта смазочных материалов. Для использования результатов измерений в коммерческих расчётах необходимо отдельно проверить применимые метрологические требования и документы на оборудование.
Точность и рабочие параметры
Заявленная PIUSI погрешность измерения составляет ±0,5%, повторяемость — 0,2%. Максимальный расход достигает 30 л/мин, а нижняя граница рабочего диапазона для исполнения F00484000 составляет 1 л/мин.
Счётчик рассчитан на рабочее давление до 70 бар. Указанное производителем давление разрушения 200 бар не является допустимым рабочим давлением.
Потери давления в измерительном механизме зависят от расхода и вязкости жидкости. По данным производителя, они составляют менее 0,5 бар в приведённых условиях испытаний. При подборе насоса и магистрали необходимо учитывать дополнительное сопротивление счётчика.
Совместимость с жидкостями
PIUSI K400 предназначен прежде всего для измерения объёма смазочных масел. Производитель также указывает возможность применения серии K400 с дизельным топливом.
Допустимый диапазон кинематической вязкости составляет 2–2000 сСт. При работе с вязкими маслами необходимо учитывать температуру, производительность насоса и сопротивление раздаточной системы.
Возможность использования с антифризом или другими техническими жидкостями следует отдельно подтверждать для исполнения F00484000 с учётом состава жидкости и совместимости материалов проточной части.
Счётчик не следует использовать для бензина, растворителей, AdBlue и агрессивных химических веществ без подтверждения пригодности конкретного исполнения.
Подключение и монтаж
Входное и выходное соединения PIUSI K400 F00484000 имеют резьбу 1/2″ BSP. Счётчик можно установить в совместимую маслораздаточную магистраль либо непосредственно перед выходной принадлежностью раздаточного пистолета.
При монтаже необходимо учитывать направление потока, герметичность соединений, допустимое давление всех компонентов системы и доступность дисплея для считывания показаний.
Поворотное расположение электронного блока позволяет выбрать удобное положение дисплея в предусмотренных конструкцией пределах. Перед вводом в эксплуатацию рекомендуется проверить работу счётчика и при необходимости выполнить калибровку.
Калибровка счётчика
K400 предусматривает пользовательскую калибровку. Она помогает скорректировать показания при работе с конкретным маслом и в определённых условиях эксплуатации.
Для проверки используют контрольную выдачу известного объёма жидкости и сравнивают её с показаниями счётчика. Корректировка выполняется по инструкции PIUSI.
Повторная проверка может потребоваться после изменения типа масла, условий эксплуатации или обслуживания измерительного механизма. Калибровка не расширяет паспортные пределы расхода, давления и вязкости.
Отличие K400 METER от K400 PULSER
PIUSI предлагает K400 в двух основных вариантах исполнения:
- F00484000 — K400 METER. Электронный счётчик с собственным ЖК-дисплеем и питанием от батареек AAA. Предназначен для локального считывания выданного объёма.
- F00440200 — K400 PULSER. Импульсное исполнение для передачи измерительного сигнала на совместимое внешнее оборудование учёта и управления.
Для ручного контроля количества отпущенного масла на раздаточном посту удобна версия METER. Если требуется передавать данные измерения в контроллер или систему автоматизации, следует рассмотреть PULSER и проверить его электрические параметры и совместимость.
Наличие дисплея у K400 METER само по себе не означает возможность передачи показаний в 1С, компьютер или внешнюю систему учёта.
Где используется
- Автосервисы и ремонтные мастерские. Контроль количества моторного и трансмиссионного масла при обслуживании автомобилей.
- Грузовые автопарки. Учёт выдачи смазочных материалов из стационарной маслораздаточной системы.
- Промышленные предприятия. Измерение объёма масла при обслуживании оборудования.
- Сельскохозяйственные предприятия. Раздача масел при техническом обслуживании тракторов и комбайнов.
- Мобильные мастерские. Установка на совместимые переносные комплекты маслораздачи.
Обслуживание
Счётчик работает от двух батареек AAA. При снижении заряда элементы питания заменяют в соответствии с инструкцией производителя.
Для сохранения точности измерения необходимо исключать попадание твёрдых загрязнений в измерительную камеру, периодически проверять герметичность соединений и не превышать допустимое рабочее давление.
Перед разборкой измерительного узла или снятием счётчика необходимо остановить насос и сбросить давление в магистрали.
Частые вопросы
Для каких масел подходит PIUSI K400?
Счётчик предназначен для смазочных масел с кинематической вязкостью в диапазоне 2–2000 сСт. При выборе необходимо учитывать рабочую температуру и характеристики конкретного масла.
Можно ли использовать K400 для дизельного топлива?
Производитель указывает дизельное топливо среди применений серии K400. Для конкретной установки необходимо проверить совместимость исполнения и рабочие параметры.
Какая погрешность измерения?
Паспортная погрешность составляет ±0,5%, повторяемость — 0,2% в установленных условиях измерения.
Подходит ли счётчик для установки на пистолет?
Да. K400 может устанавливаться на совместимый маслораздаточный пистолет или непосредственно в напорную магистраль.
Требуется ли электрическое подключение?
Нет. Исполнение F00484000 имеет собственный электронный дисплей с питанием от двух батареек AAA.
Можно ли подключить K400 к 1С?
Исполнение F00484000 предназначено для локального отображения показаний. Для интеграции через внешний контроллер следует рассматривать импульсное исполнение F00440200 и отдельно проверять возможности используемой системы.
