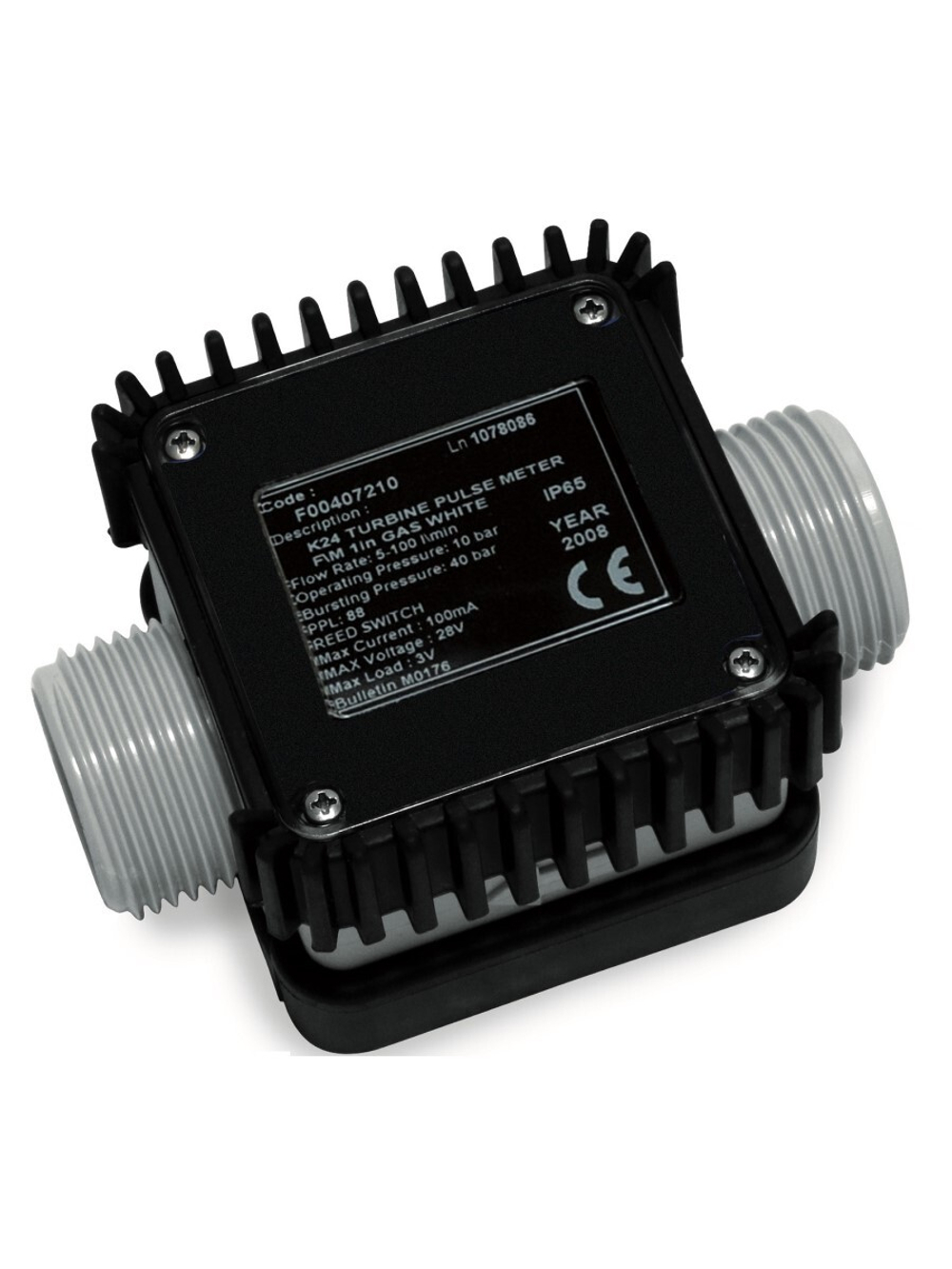

PIUSI K24 AdBlue PULSER (F0040721B) — турбинный импульсный расходомер для AdBlue, воды, антифриза и стеклоомывающей жидкости. Он работает в диапазоне 5–100 л/мин при давлении до 10 бар и подключается к линии через 1″ BSP с наружной и внутренней резьбой.
У этого исполнения нет дисплея. Расходомер передаёт импульсы совместимому контроллеру или выносному индикатору, а тот рассчитывает прошедший объём. Модель выбирают для системы, где количество жидкости нужно отображать или обрабатывать во внешнем устройстве.
Турбинный механизм
Поток жидкости вращает турбину внутри расходомера. Её вращение преобразуется в последовательность импульсов, связанных с количеством прошедшего продукта. Корпус и турбина выполнены из технополимера.
Такое исполнение разделяет измерительный узел в трубопроводе и место чтения показаний. Контроллер можно разместить там, где удобно оператору, при условии совместимости его входа с сигналом K24.
Герконовый выход
Сигнал одноканальный, герконовый. Допустимая нагрузка контакта — до 28 В AC/DC и 100 мА. Это параметры сигнальной цепи, а не питание двигателя насоса.
Для подключения требуется вход, рассчитанный на герконовый контакт. Схему, сопротивления и питание цепи выбирают по документации обоих устройств. Нельзя подключать выход расходомера прямо в силовую цепь двигателя.
При выборе контроллера также проверяют способность принимать импульсы при требуемой скорости потока и возможность задать коэффициент пересчёта в литры. Само наличие входа с названием «импульсный» ещё не определяет электрическую совместимость.
Импульсы и расчёт объёма
Номинальный коэффициент этого исполнения — 87,73 импульса на литр. Приёмное устройство подсчитывает импульсы и переводит их в объём по заданному коэффициенту. Настройку сверяют с документацией расходомера.
Коэффициент необходим для правильной индикации. Если контроллер настроен на другое количество импульсов на литр, показания объёма будут отличаться, даже когда сам расходомер подключён и передаёт сигнал.
Выбор единиц, накопление и отображение результата зависят от приёмного устройства. Эти функции не следует приписывать самому F0040721B: локального цифрового регистра в этой версии нет.
Диапазон и точность
Для точного исполнения указан расход 5–100 л/мин. Верхнюю и нижнюю границы сравнивают с фактической подачей через линию. Поток должен оставаться в рабочем диапазоне при обычной выдаче, а не только при полностью открытой арматуре.
Погрешность составляет ±1%, повторяемость — 0,3%. График производителя получен на воде при 20 °C. При применении с другой разрешённой жидкостью учитывают её свойства и условия измерения.
Максимальное давление — 10 бар. Его проверяют вместе с давлением насоса и режимом закрытой выдачи. Защита и арматура установки должны не допускать перегрузки расходомера.
Жидкости и материалы
В назначении указаны AdBlue, антифриз и стеклоомывающая жидкость; даташит также указывает воду. Технополимерные корпус и турбина относятся к этому исполнению для водных сервисных сред.
При выборе для конкретного антифриза или омывающего состава проверяют совместимость всех контактирующих материалов. Для дизельного топлива, бензина и других сред используют соответствующий вариант расходомера, а не заменяют его версией AdBlue.
Подключение и комплект поставки

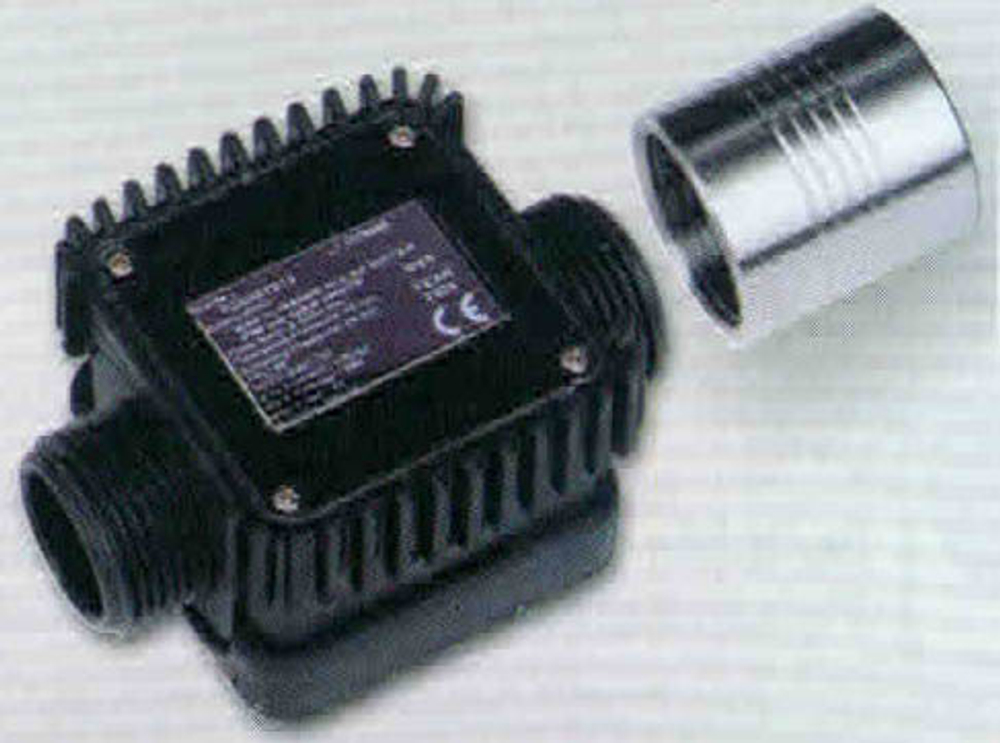

У F0040721B соединение 1″ BSP, наружное/внутреннее. В паспортной поставке указаны расходомер, муфта из нержавеющей стали и руководство. Контроллер, выносной индикатор и детали их монтажа подбираются для системы отдельно.
Расходомер устанавливают по направлению потока и подключают подходящими для жидкости фитингами. Место выбирают с учётом доступа к соединениям и сигнальной линии. Схему подключения контакта выполняют по документации производителя.
Где используется
- Раздаточная линия AdBlue. Передача количества жидкости в контроллер установки.
- Сервисный пост. Измерение воды или совместимой сервисной жидкости с вынесенной индикацией.
- Система внутреннего учёта. Подсчёт объёма во внешнем устройстве, если его интерфейс подходит для герконового сигнала.
Если оператору достаточно видеть литры рядом с рукавом и не нужна передача сигнала, проще сравнить модель с версией, имеющей собственный дисплей.
Отличие от K24 METER
F0040710A — K24 METER AdBlue с местным дисплеем. Он подходит для чтения результата непосредственно на расходомере. F0040721B — PULSER без дисплея для внешнего подсчёта.
Версию выбирают по способу учёта: локальная индикация или передача импульсов. При заказе указывают полный артикул, потому что название K24 относится к разным исполнениям для разных жидкостей и задач.
Частые вопросы
Где отображаются литры у F0040721B?
На подключённом совместимом индикаторе или контроллере. Собственного дисплея в этом исполнении нет.
Какой тип сигнала нужно принимать?
Одноканальный герконовый контакт. Проверьте соответствующий вход и электрические параметры приёмного устройства.
Какая допустимая нагрузка контакта?
До 28 В AC/DC и 100 мА. Через него не коммутируют силовое питание насоса.
Какой коэффициент задать для литров?
Номинально 87,73 импульса на литр. Настройку проверяют по документации расходомера и приёмного устройства.
Подойдёт ли он для расхода 120 л/мин?
Для F0040721B указан диапазон 5–100 л/мин. Для 120 л/мин выбирают подходящее другое исполнение.
Можно ли подключить его к любому счётчику импульсов?
Нужно совпадение типа входа, допустимого напряжения и тока, а также правильный коэффициент объёма. Совместимость проверяют до заказа.
Что выбрать для чтения объёма без контроллера?
K24 METER AdBlue F0040710A с собственным дисплеем.
