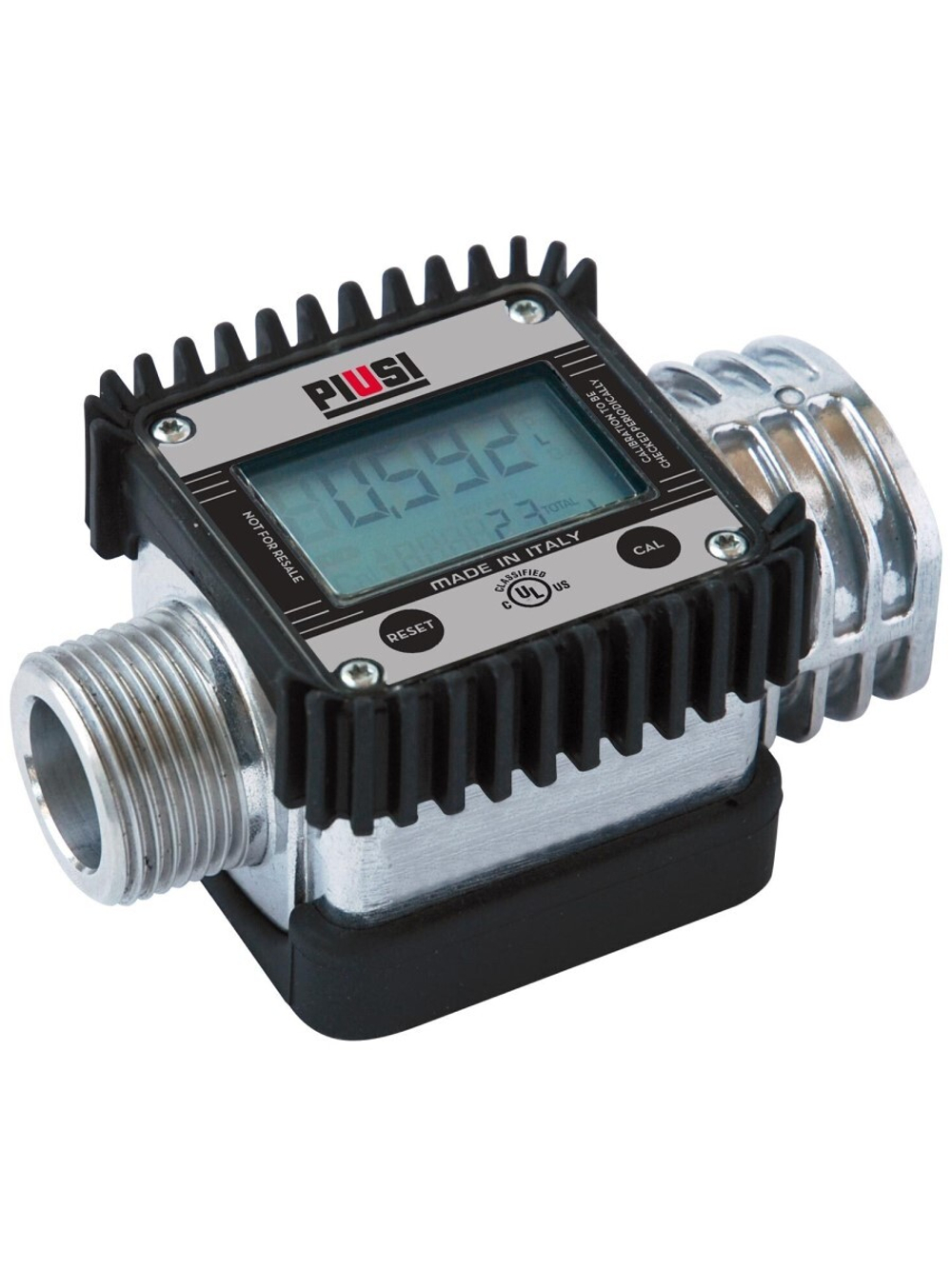

PIUSI K24 ATEX/IECEx F00408X00 — электронный турбинный счётчик для бензина, керосина и дизельного топлива. Рабочий расход — 7–120 л/мин, допустимое давление — до 20 бар. Это версия с местным дисплеем.
Прибор применяют для внутреннего учёта выдачи в соответствующей топливной установке. Его можно установить в линию или у конца раздаточного рукава так, чтобы результат был удобен оператору. Взрывозащищённое исполнение счётчика не заменяет подбор остальных компонентов и условий монтажа.
Турбинный измерительный механизм
Поток вращает турбину внутри измерительного узла. Электроника обрабатывает её движение и выводит количество на дисплей. Для подачи продукта нужен отдельный насос или другая система.
Турбинное измерение удобно для топлив с низкой вязкостью. Прибор не следует выбирать для густого масла или консистентной смазки по одному совпавшему размеру резьбы.
Особенности конструкции
- Алюминиевый корпус. Проточная часть топливного счётчика.
- Герметизированная электроника. Местный электронный регистр исполнения ATEX/IECEx.
- Пятиразрядный текущий показатель. Учёт отдельной выдачи.
- Шестизначный накопительный итог. Суммарное количество учитывается отдельно.

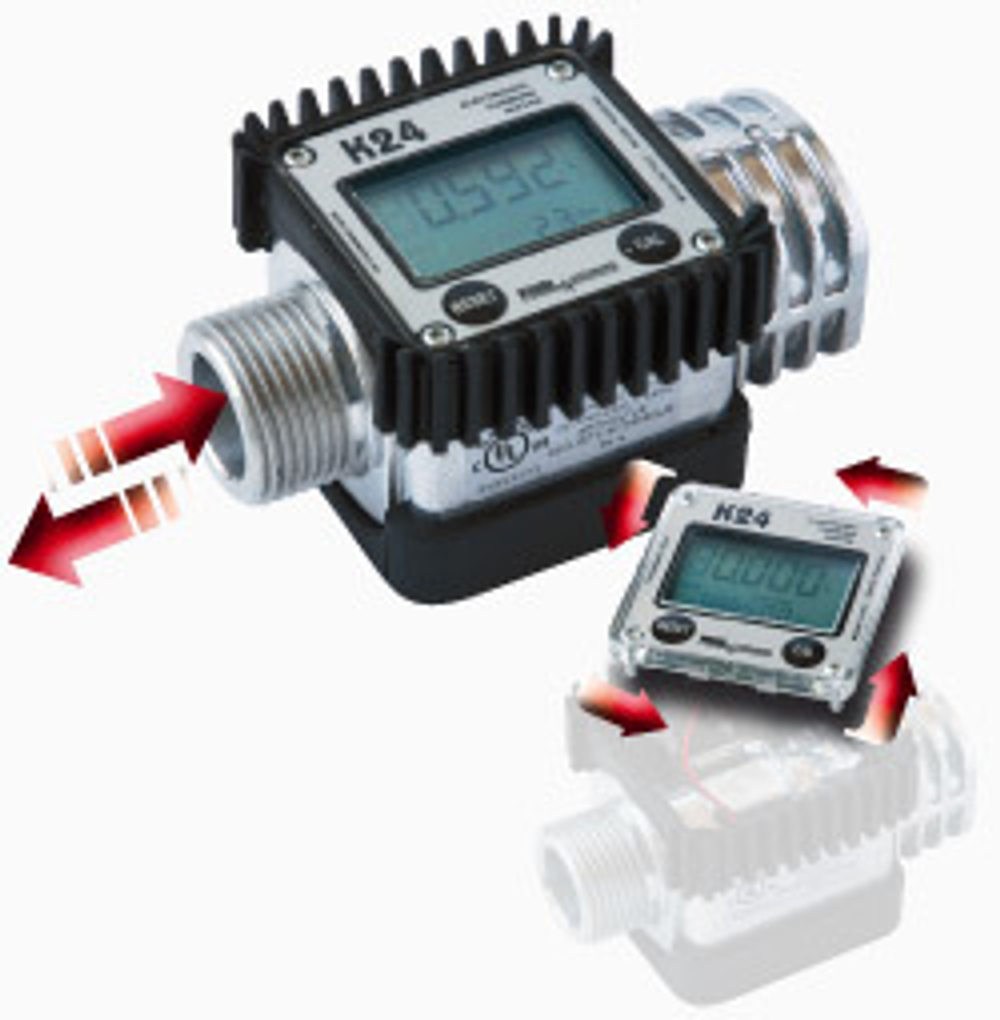

- Изменяемое положение дисплея. Для удобства чтения после монтажа.
- Калибровка. Проверка показаний в фактических условиях.
Текущая выдача, итог и скорость потока
Для новой операции сбрасывают текущий регистр по инструкции. Накопленные показатели используют для общего расхода, не смешивая их с объёмом одной заправки.
Предусмотрено отображение скорости потока. Оно помогает понимать рабочий режим установки, но не является автоматическим регулятором насоса. Если подача падает, причину ищут в запасе топлива, фильтрации, насосе и подключённой линии.
Расход 7–120 л/мин и точность
Счётчик выбирают по фактическому расходу. Поток ниже 7 л/мин или выше 120 л/мин выходит за заявленный диапазон. Максимальная подача насоса не определяет режим при частично закрытом пистолете.
Погрешность — ±1%, повторяемость — 0,3% при соответствующих условиях. Для 100 л масштаб 1% составляет 1 л. Количество знаков дисплея не означает точность каждой показанной цифры.
При смене продукта или условий выдачи показания проверяют контрольным измерением. Калибровку выполняют по процедуре PIUSI в нормальном рабочем режиме, с заполненной жидкостью линией.
ATEX/IECEx и место установки
F00408X00 относится к документированному исполнению K24 ATEX/IECEx. Руководство предусматривает применение в соответствующих газовых зонах 1 и 2. Конкретную установку выбирают по маркировке прибора, условиям зоны и документации.
Допуск счётчика не распространяется автоматически на насос, пистолет, рукав или электрические принадлежности. Компоненты топливной установки и её монтаж должны соответствовать выбранному применению.
Для замены элементов питания используют исполнение, предусмотренное PIUSI для этого прибора. Обычная батарея подходящего размера не является основанием для сохранения взрывозащищённой конфигурации. Порядок замены и обращения с корпусом выполняют по руководству.
Вход и выход 1″ BSP
На входе предусмотрена наружная резьба 1″ BSP, на выходе — внутренняя 1″ BSP. Это конфигурация M/F; она отличается от прибора с двумя внутренними портами.
При монтаже следуют стрелке направления потока и выбирают ответные детали того же стандарта. Дисплей можно ориентировать для чтения, но изменение его положения не меняет правильное направление движения топлива.
Для установки у пистолета учитывают массу раздаточного узла и удобство работы рукой. Для размещения в трубопроводе оставляют доступ к дисплею и обслуживанию.
Версия с дисплеем или импульсный счётчик
F00408X00 — METER с дисплеем. Отдельная версия F00408Y00 — PULSER для передачи импульсного сигнала. Наличие электроники на F00408X00 не означает, что к нему можно подключить внешний контроллер как к импульсной версии.
Если предприятию нужен автоматический журнал заправок, задача передачи данных должна быть учтена до выбора исполнения. Для чтения оператором на месте удобна версия с собственным регистром.
Где применяют K24 ATEX
- Топливный пост предприятия. Местный учёт совместимого топлива в подходящей установке.
- Раздаточный узел у техники. Отображение выдачи рядом с точкой заправки.
- Перелив топлива. Измерение количества, прошедшего через выбранную линию.
Прибор предназначен для некоммерческого учёта согласно назначению PIUSI. Для специального коммерческого применения требуется соответствующая система, а не только наличие ATEX или точного дисплея.
Комплектация и оснащение линии
F00408X00 обозначает счётчик K24 с местным регистром. Насос, пистолет, рукав, фитинги и система регистрации операций выбираются для установки отдельно. При замене сохраняют точное исполнение, стандарт резьбы и предусмотренную конфигурацию питания.
Частые вопросы о K24 ATEX/IECEx
Подойдёт ли F00408X00 для бензина?
Да, бензин входит в назначение вместе с керосином и дизельным топливом.
Можно ли передавать импульсы во внешний контроллер?
Для этого предусмотрен F00408Y00 PULSER. F00408X00 — версия с местным дисплеем.
Оба порта внутренние?
Нет. Вход 1″ BSP наружный, выход 1″ BSP внутренний.
Дисплей можно повернуть?
Да, положение изменяют по процедуре PIUSI, сохраняя правильную сборку и направление потока.
Подходит ли прибор для густого масла?
Это топливный турбинный K24. Для вязкого масла выбирают соответствующий счётчик.
Можно ли поставить обычную батарейку?
Используют предусмотренный изготовителем элемент и процедуру замены для ATEX/IECEx-версии.
Достаточно ли одного счётчика ATEX для всей установки?
Нет. Насос, раздаточная арматура, линия и монтаж также должны соответствовать применению.
20 бар — давление, которое создаёт прибор?
Нет, это допустимое рабочее давление счётчика. Поток создаёт отдельный насос.
