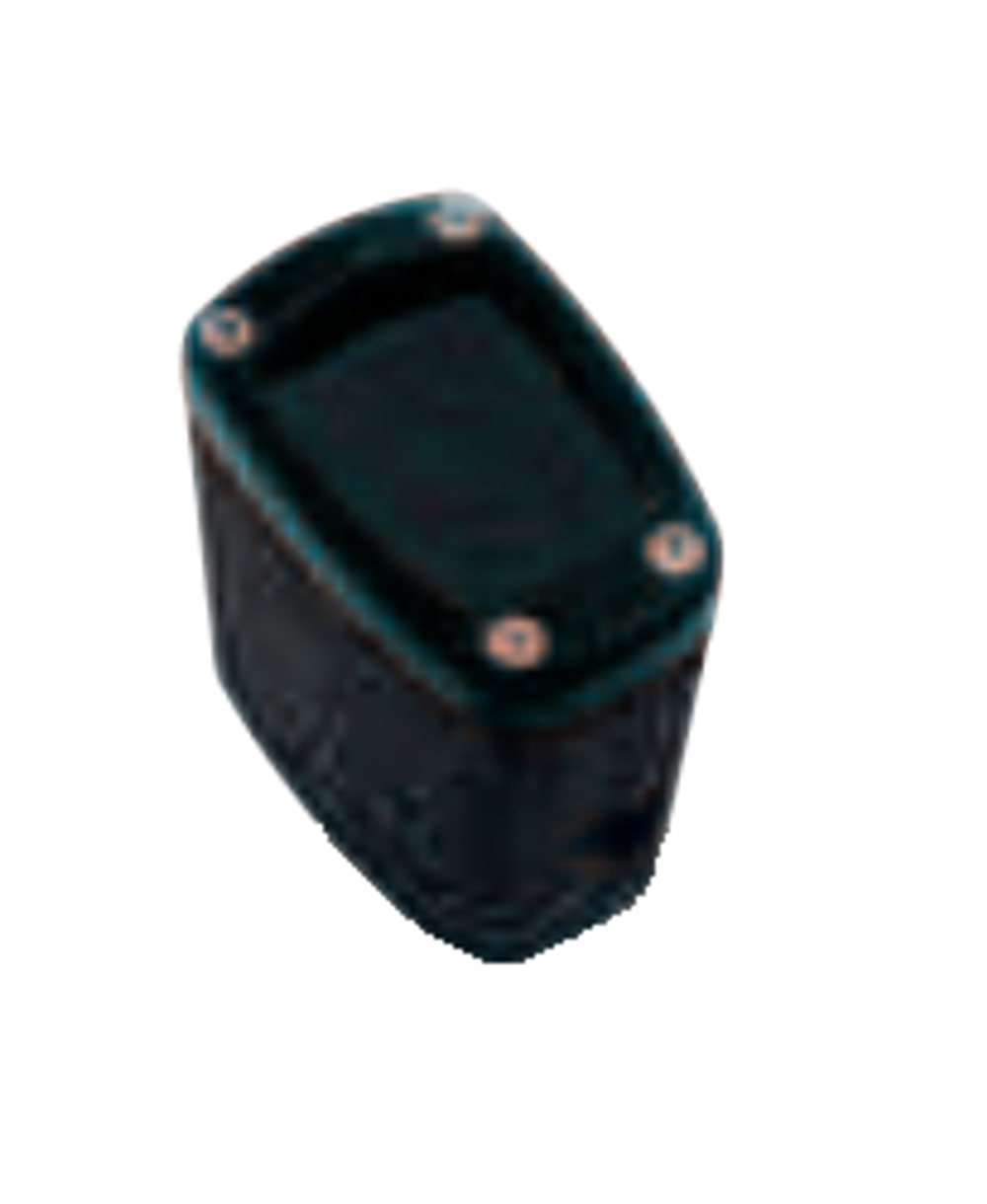

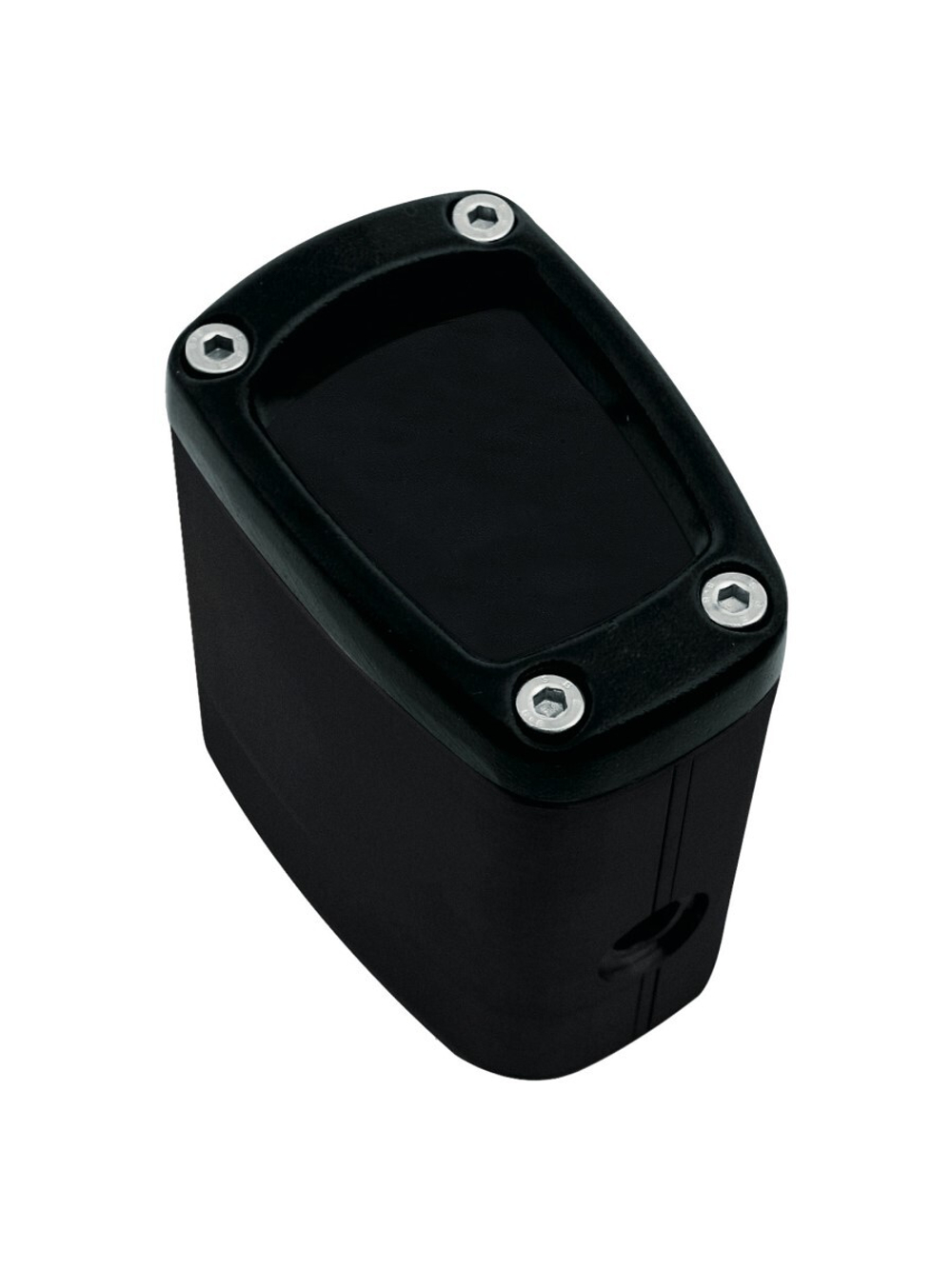

PIUSI K200 HP PULSER, артикул 000452030 — импульсный проточный счётчик для масла, дизельного топлива и консистентной смазки. Высоконапорное исполнение допускает давление до 1000 бар и имеет порты 1/8″ BSP.
Прибор передаёт импульсы во внешнюю систему учёта. Его выбирают, когда количество выданного продукта нужно отображать на отдельном контроллере или передавать в автоматизированную установку. Собственного дисплея у версии PULSER нет.
Устройство импульсного счётчика
- Измерительная камера с овальными шестернями. Обрабатывает небольшую подачу продукта.
- Алюминиевый корпус. Проточный узел высоконапорного исполнения HP.
- Шестерни из технополимера. Перемещаются под действием потока.
- Импульсный выход. Передаёт результат внешнему прибору.
- Порты 1/8″ BSP. Подключение именно высоконапорного 000452030.
- Без местного дисплея. Показания и функции учёта определяет контроллер установки.
Измерение овальными шестернями
Поток вращает две овальные шестерни в измерительной камере. По их вращению формируется импульсный сигнал, который внешний прибор преобразует в показания количества.
Корпус изготовлен из алюминия, шестерни — из технополимера. Для небольшой дозы важны не только материалы, но и стабильное поступление продукта: воздух в линии мешает корректному измерению.
Импульсный выход для внешнего контроллера
Коэффициент K200 HP PULSER составляет 1400 импульсов на литр. При подключении проверяют электрические требования выхода и совместимость входа контроллера по инструкции.
Коэффициент импульсов не следует путать с единицами на экране внешнего устройства. Если системе нужен учёт массы смазки, преобразование показаний и калибровку задают для конкретного продукта.
Импульсы, литры и килограммы
При коэффициенте 1400 импульсов на литр объёму 10 л соответствует расчётно 14000 импульсов. Контроллер считает сигнал и переводит его в единицы отображения. Это пример пересчёта, а не инструкция по электрическому подключению или гарантия точности любой выдачи.
Для массы нужен отдельный пересчёт по продукту. Один литр масла или смазки не обязан весить один килограмм. Поэтому внешний регистр должен быть настроен под требуемые единицы и калибровку, особенно если предприятие учитывает смазку по массе.
Допустимый расход 0,1–2,5 кг/мин описывает рабочий диапазон смазки. Коэффициент 1400 импульсов/л относится к сигналу счётчика. Эти параметры нельзя объединять в одно неподписанное число или использовать вместо друг друга.
Малый расход и высокое давление
Каталог указывает для смазки диапазон 0,1–2,5 кг/мин. Это массовая подача: её нельзя без пересчёта записывать как 0,1–2,5 л/мин.
1000 бар — максимальное допустимое давление счётчика, а не давление насоса и не рабочий предел всей установки. Рукава, пистолет и соединения подбирают по собственной допустимой нагрузке.
Подбор по точности и диапазону
Для K200 в технических данных указаны погрешность ±0,5% и повторяемость 0,2% при соответствующих условиях. Погрешность характеризует отличие от контрольного количества, повторяемость — сходство результатов повторных измерений.
Если нужен учёт малых доз, сначала сравнивают фактический поток с диапазоном прибора. Высокий допустимый предел 1000 бар сам по себе не подтверждает точное измерение при расходе ниже рабочего диапазона.
Подключение 1/8″ BSP
Перед монтажом проверяют направление потока и стандарт резьбы. Версию с портами 1/8″ BSP нельзя подменять K200 с подключением 1/4″ только по названию серии.
Счётчик размещают в той части линии, расход которой требуется учитывать. Возможность дозирования зависит от контроллера и исполнительной арматуры: сам импульсный измерительный узел поток не перекрывает.
Подготовка контроллера
До заказа определяют вход контроллера, требуемые единицы и задачу: показания, суммарный учёт или дозирование. Электрические параметры выхода и входа должны соответствовать друг другу; соединения выполняют по схеме PULSER.
После сборки проводят контрольную выдачу в обычном рабочем режиме. Калибровка должна учитывать реальный продукт, температуру и способ подачи, а не только номинальный коэффициент в настройках.
Где используют HP PULSER
- Автоматизированный смазочный пост. Передача количества в контроллер при выдаче продукта под давлением.
- Дозирующая установка. Расчёт порции по импульсам совместно с отдельным клапаном или управлением насосом.
- Система производственного учёта. Включение проточного измерения в заданную схему сбора данных.
Прибор выбирают не для красивого электронного дисплея, а для связи измерительного узла с внешней системой. Если оператору нужен только местный результат на пистолете, удобнее рассмотреть счётчик или пистолет с собственным регистром.
Отличие от K200 с дисплеем
F0043011A — K200 GR/KG с собственным дисплеем и пределом 550 бар. Артикул 000452030 — HP PULSER без дисплея, рассчитанный на давление до 1000 бар и передачу сигнала наружу.
Обычный K200 PULSER 000452000 имеет порты 1/4″ BSP и рабочий предел 30 бар. Эти приборы решают похожую задачу учёта, но не взаимозаменяемы по давлению и подключению.
Подключение системы учёта
Предусмотрены счётчик и инструкция. Внешний контроллер, источник питания системы и соединительные детали подбирают отдельно.
После подключения показания сверяют с контрольной выдачей в фактических условиях работы. При смене продукта учитывают его свойства и проверяют настройку внешней системы учёта.
Частые вопросы о K200 HP PULSER
Есть ли дисплей на 000452030?
Нет. Это PULSER для внешнего прибора; показания формирует контроллер.
Что означает 1400 импульсов на литр?
Это коэффициент пересчёта сигнала в объём. Например, 10 л расчётно соответствуют 14000 импульсов.
Подойдёт ли счётчик к моемуПЛК?
Проверяют схему и электрические параметры выхода и входа. Обозначение«импульсный» не делает все интерфейсы взаимозаменяемыми.
Можно ли показывать килограммы смазки?
Да, при подходящей настройке внешней системы. Учитывают продукт и калибровку; импульсы на литр не называют импульсами на килограмм без пересчёта.
Какой диапазон указан для смазки?
0,1–2,5 кг/мин. Это массовый расход, а не 0,1–2,5 л/мин.
Можно ли по сигналу останавливать заданную дозу?
Контроллер может использовать импульсы для расчёта количества. Для прекращения подачи требуется соответствующий исполнительный узел; сам счётчик поток не закрывает.
Чем HP отличается от обычного K200 PULSER?
000452030 имеет предел 1000 бар и порты 1/8″ BSP. У 000452000 —30 бар и 1/4″ BSP.
Нужно ли покупать батарейки?
Для 000452030 батареи в таблице не предусмотрены. Подключают импульсную версию по её электрической схеме, а не по инструкции счётчика с дисплеем.
Входит ли внешний контроллер?
Предусмотрены счётчик и инструкция. Контроллер и компоненты системы выбирают отдельно.
