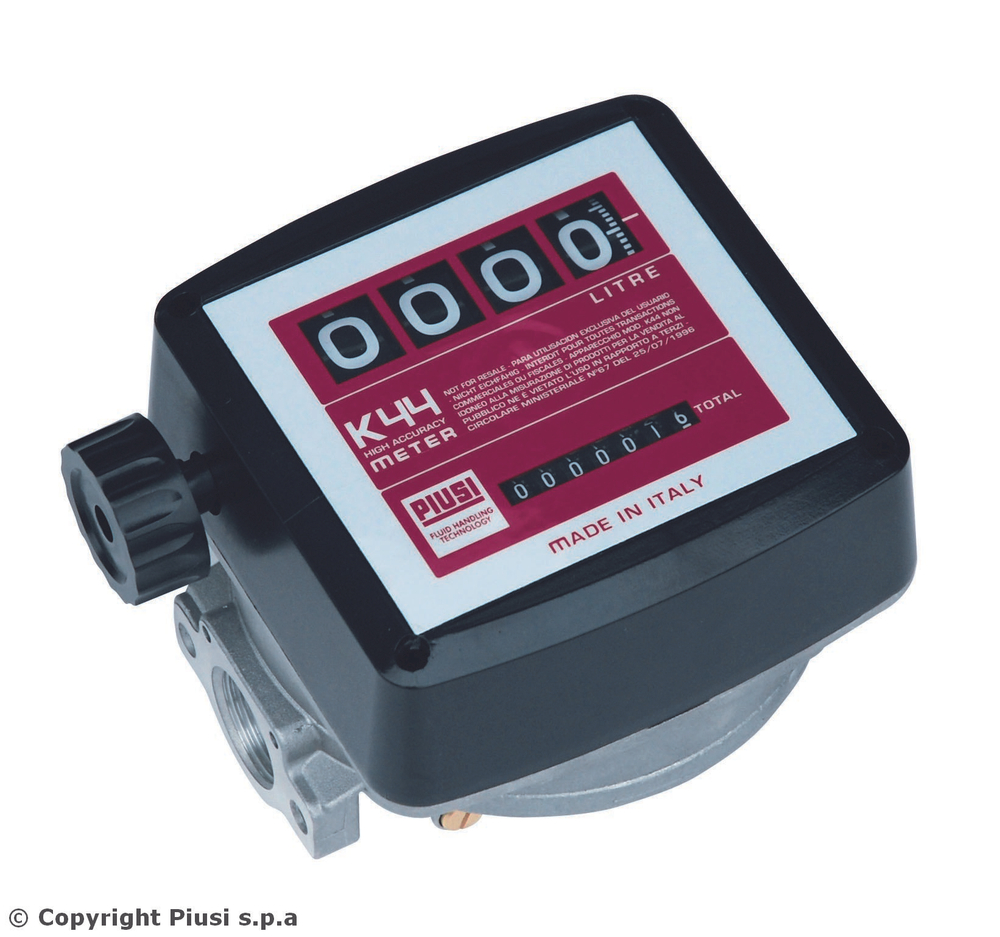

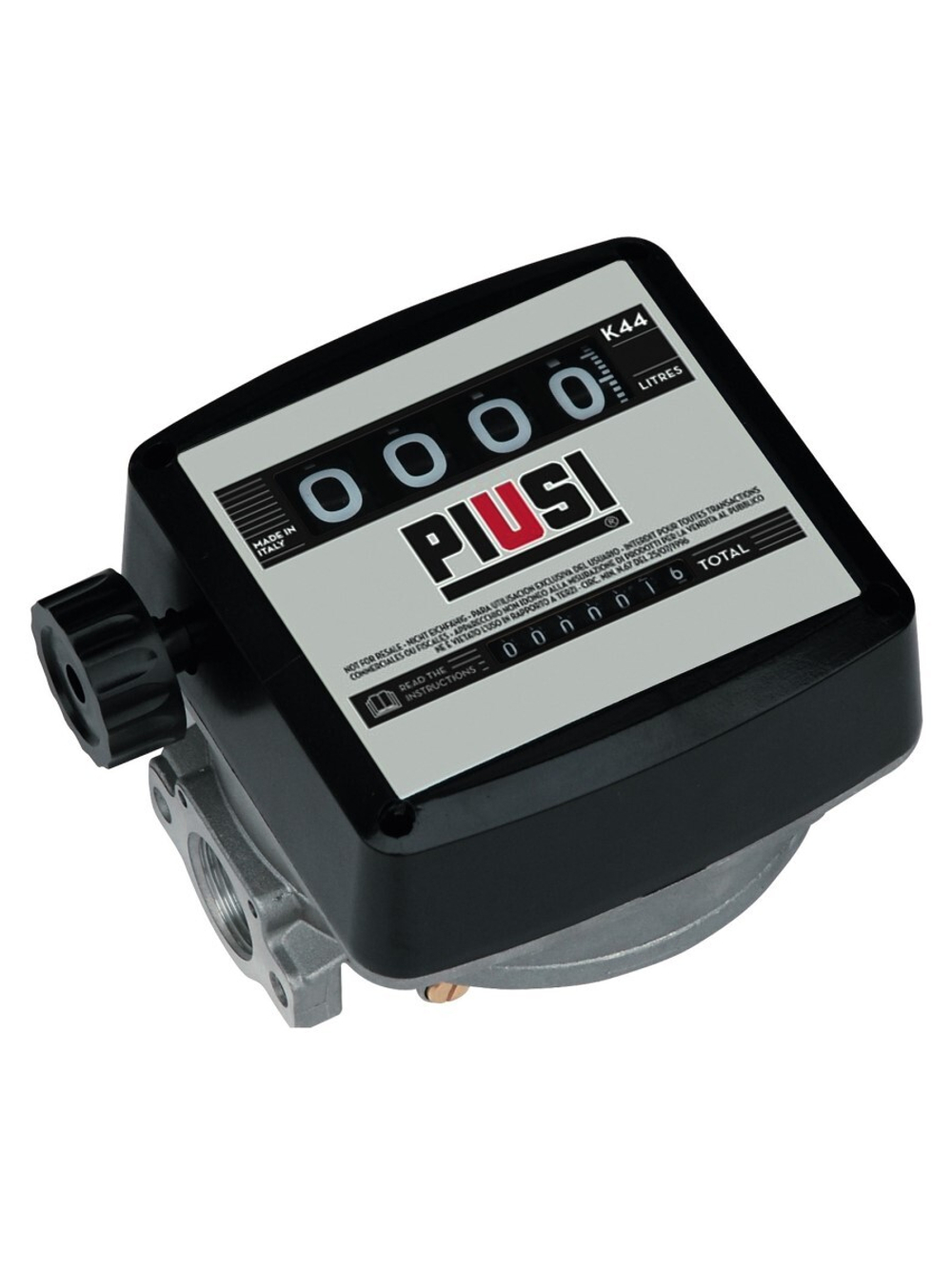

PIUSI K44 ver. D (000563000) — механический счётчик дизельного топлива для некоммерческого контроля выдачи. Он рассчитан на расход 20–120 л/мин, рабочее давление до 3,5 бар и присоединение к линии с резьбой 1″ BSP.
Версия D имеет направление потока слева направо при взгляде на лицевую шкалу. Четырёхразрядный регистр показывает разовую выдачу, семиразрядный — суммарный объём. Счётчик можно калибровать непосредственно на установленной топливной линии.
Как работает механический счётчик
В измерительной камере расположен качающийся диск. Проходящее топливо приводит его в движение, а механическая передача преобразует это движение в показание объёма. Для измерения и отображения литров не нужны батарейки и электропитание.
Такой счётчик удобен на простом заправочном посту, где оператору нужно видеть отпущенное топливо рядом с насосом или баком. Он измеряет объём, но не управляет двигателем насоса и не выполняет электронную предустановку дозы.
Разовая выдача и общий итог
Перед новой операцией разовую шкалу обнуляют ручкой сброса. Четыре разряда позволяют видеть количество топлива в текущей выдаче. Отдельный накопительный регистр с семью разрядами сохраняет общий объём, прошедший через счётчик.
Оператор может записывать отдельные заправки и наблюдать суммарный расход через этот узел. Для точного учёта операций важно не забывать сбросить разовый регистр до начала следующей выдачи.
Рабочий диапазон и точность
Расход должен находиться в диапазоне 20–120 л/мин. При подборе учитывают фактическую выдачу насоса через рукав и пистолет, а не только его свободную подачу. Слишком медленная линия может оказаться ниже нижней границы счётчика.
Заявленная погрешность — ±1%, повторяемость — 0,3%. Качество измерения зависит от правильной установки и калибровки в условиях реальной эксплуатации. Заводская настройка выполнена для дизельного топлива.
Рабочее давление ограничено 3,5 бар. Подключённый насос не должен создавать на счётчике более высокое давление. Для напорной линии с другими параметрами выбирают соответствующий расходомер.
Направление потока и монтаж
Вход и выход имеют резьбу 1″ BSP. До заказа проверяют, откуда подходит трубопровод или рукав и где оператор будет видеть шкалу. В версии D топливо проходит слева направо при взгляде на лицевую часть.
Серия K33/K44 допускает установку на жёстких трубопроводах и гибких рукавах, непосредственно у насоса или резервуара. Корпус подключают по стрелке потока. Положение счётного механизма и крышки можно менять по процедуре руководства, чтобы получить предусмотренное направление и удобное расположение ручки сброса.
На входе предусматривают фильтрацию. Частицы в измерительной камере могут мешать движению диска и ухудшать показания. В руководстве рекомендован входной фильтр 400 мкм.
Калибровка на месте
После монтажа показания проверяют по контрольному объёму. PIUSI рекомендует повторную калибровку после установки, разборки для обслуживания или изменения условий измерения.
Для проверки используют калибровочную ёмкость объёмом не менее 20 л. Систему предварительно освобождают от воздуха и выполняют выдачу на расходе, для которого нужна точность. Затем сравнивают реальный объём в ёмкости с показанием K44.
Регулировку выполняют по последовательности руководства. Для сравнимого результата важно сохранять рабочую подачу при заполнении контрольной ёмкости, а не сильно уменьшать поток только для остановки у отметки.
Применение на самотечной линии
K44 можно использовать без насоса, когда топливо движется за счёт разницы высоты между ёмкостью и точкой выдачи. Такая схема подходит только при достаточном потоке через счётчик.
При самотёке учитывают высоту уровня топлива, длину и диаметр рукава и сопротивление пистолета. По мере снижения уровня в резервуаре условия подачи меняются. Для установленной схемы проверяют, что расход остаётся в диапазоне 20–120 л/мин, и выполняют калибровку на месте.
Где используется
- Собственный автопарк. Контроль заправки машин из расходного дизельного резервуара.
- Ремонтный участок. Измерение количества топлива при сервисной выдаче и перекачивании.
- Хозяйственная площадка. Простой локальный учёт на линии с насосом или подходящим самотёком.
Производитель относит K44 к некоммерческому применению. Если показания нужны для расчётов при продаже топлива, подбирают оборудование с требуемыми метрологическими документами.
Обслуживание и поставка
В поставке указаны счётчик K44 и руководство. Насос, входной фильтр, рукава и пистолет выбирают для готовой линии. Версия D должна соответствовать удобному расположению входа, выхода и шкалы.
При необходимости очистки измерительной камеры соблюдают процедуру разборки. Перед работами из счётчика и подключённых труб удаляют жидкость. После очистки или замены деталей показания снова проверяют и калибруют по инструкции.
Частые вопросы
Нужны ли батарейки для K44?
Нет, механизм и шкалы работают от потока топлива.
С какой стороны вход у версии D?
Слева при взгляде на лицевую шкалу; выход — справа. Подключение сверяют со стрелкой на корпусе.
Можно ли обнулить показание заправки?
Да, разовый четырёхразрядный регистр сбрасывают ручкой. Общий накопительный объём учитывается отдельно.
Какое рабочее давление допускается?
До 3,5 бар. Для более высокого давления нужна другая подходящая модель.
Подойдёт ли счётчик к насосу с расходом 15 л/мин?
15 л/мин ниже диапазона 20–120 л/мин. Для такого расхода выбирают счётчик с подходящей нижней границей.
Можно ли поставить его на самотёк?
Да, при достаточном перепаде уровня и расходе в рабочем диапазоне. После установки нужна проверка и калибровка.
Какой объём нужен для проверки показаний?
Руководство предусматривает калибровочную ёмкость не менее 20 л и проверку на рабочем расходе.
Подходит ли он для продажи дизельного топлива?
PIUSI указывает некоммерческий учёт. Для продажи нужны соответствующие метрологические разрешения и документы.
