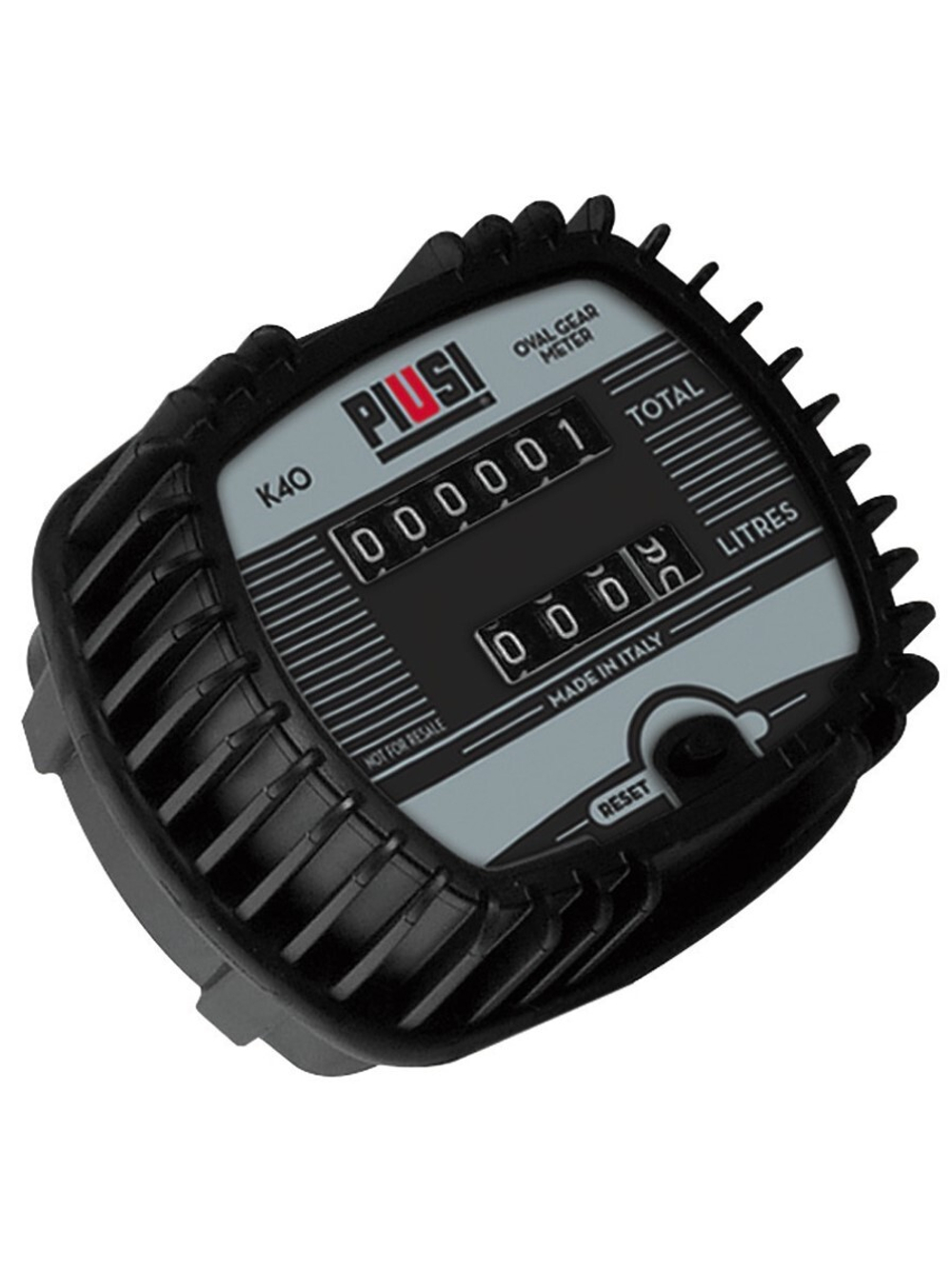

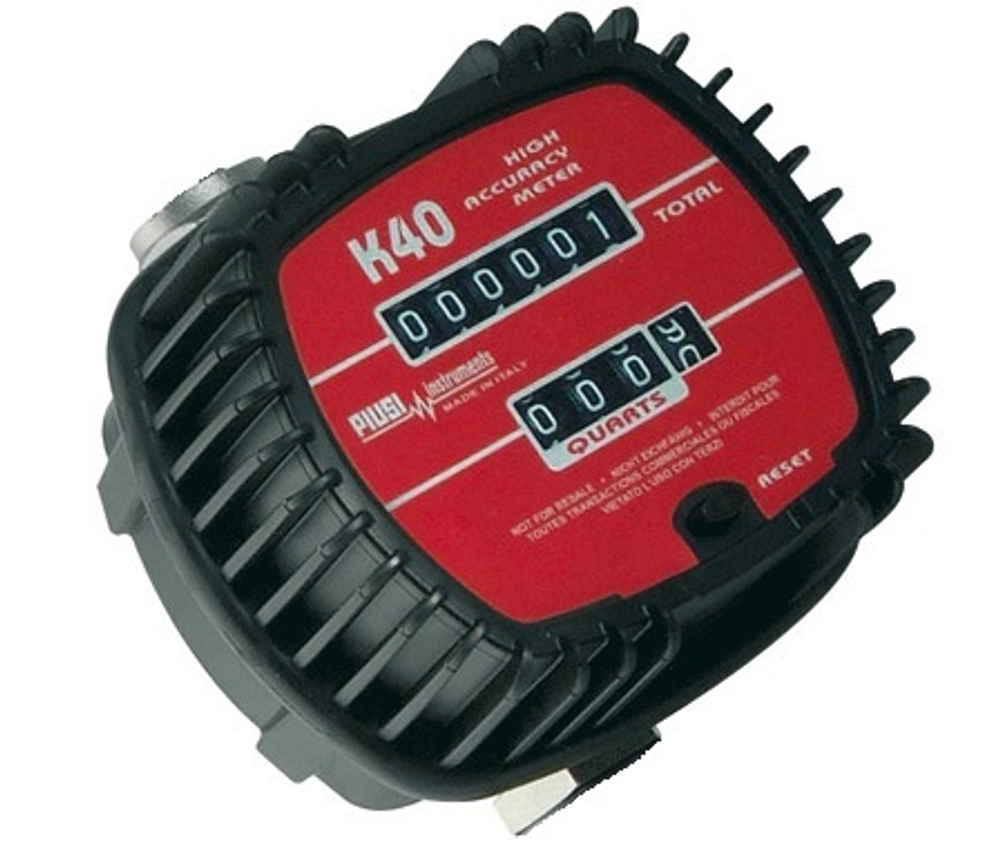

PIUSI K40 (F00490020) — механический счётчик для измерения объёма смазочных масел. Исполнение имеет вход и выход ½″ BSP, рабочий диапазон 1–30 л/мин и допустимое давление до 70 бар. Заявленная погрешность — ±1%, повторяемость — 0,2%.
K40 используют для контроля масла, выдаваемого на сервисном посту или переносной установке. Он показывает объём отдельной операции и общий накопленный расход. Для работы не нужны батарейки, электросеть и электронный контроллер.
Как работает механический счётчик
Масло проходит через камеру с овальными шестернями и приводит их во вращение. Механизм счётчика переводит вращение в показание выданного объёма. Поэтому измерение происходит непосредственно в линии подачи масла.
Корпус изготовлен из алюминия, шестерни — из технополимера. Конструкция предназначена для масел средней и высокой вязкости. Ударопоглощающая защита помогает при использовании счётчика на переносном оборудовании.
Разовая выдача и общий расход
Перед следующей операцией обнуляют частичный счётчик. Его показание позволяет проверить, сколько масла выдали при обслуживании одного автомобиля или механизма.
Общий накопительный счётчик не сбрасывается. Его используют для контроля суммарной выдачи через прибор; расход за период определяют по разнице начального и конечного показаний.
PIUSI поставляет K40 готовым к работе без необходимости калибровки. Отдельный источник питания для регистрации объёма не нужен, поэтому нет задачи регулярно менять батарейки только ради индикации.
Диапазон расхода и давление
Для F00490020 допустим расход 1–30 л/мин. При подборе учитывайте расход непосредственно через счётчик, в том числе при медленном доливе. Насос, который способен выдавать больше 30 л/мин, должен работать в подходящем для измерителя режиме.
Предельное давление K40 — 70 бар. Если масло подаёт пневматический насос с высоким коэффициентом давления, настройку воздуха выбирают так, чтобы не превысить этот предел. Рукав, пистолет и соединительная арматура также должны подходить для выбранного давления.
В паспорте график потери давления построен для SAE 10W40 при 23 °C. Он помогает оценить сопротивление счётчика в указанных условиях. При холодном или более вязком масле сопротивление линии может быть выше; подбор насоса выполняют по свойствам фактического масла.
Подключение к маслораздаточной линии
Вход и выход этого артикула имеют резьбу ½″ BSP. При замене счётчика проверьте не только размер, но и стандарт резьбы. Версия NPTF предусмотрена по запросу и является другим исполнением.
При монтаже оставьте доступ для чтения показаний и сброса частичного счётчика. Для установки на переносном посту заранее определите расположение счётчика, рукава и пистолета, чтобы показания было удобно контролировать во время выдачи.
Где используется
- Автосервис. Контроль объёма масла, выдаваемого при очередном обслуживании автомобиля.
- Ремонтный пост автопарка. Местный учёт разовой и суммарной выдачи через одну масляную линию.
- Мобильная сервисная установка. Измерение масла там, где удобен механический прибор без отдельного электрического питания.
Счётчик или пистолет с предустановкой
K40 показывает выданный объём, а прекращение подачи выполняет оператор раздаточным пистолетом. Такой вариант подходит, когда достаточно местного измерения без автоматического отпуска заранее выбранной порции.
Если требуется задать количество масла и получить автоматическое закрытие по объёму, можно рассмотреть SAMOA PCP30 365317 с предустановкой. Он совмещает измерение и управление выдачей. Совместимость с вашей жидкостью, давление и подключение проверяют для выбранного пистолета отдельно.
Комплектация
В поставке PIUSI указаны счётчик K40 и руководство. Для сборки раздаточного поста нужны подходящий насос, рукав и арматура, выбранные под масло и рабочие параметры линии.
Частые вопросы
Нужны ли счётчику батарейки?
Нет. K40 механический, его измерительный механизм приводится потоком масла.
Можно ли обнулять объём каждой выдачи?
Да. Частичный счётчик сбрасывают перед новой операцией. Общий накопительный счётчик не сбрасывается.
Остановит ли K40 выдачу на выбранном количестве литров?
Нет. Он измеряет объём; подачу прекращают пистолетом или отдельным устройством управления.
Подойдёт ли прибор для расхода 40 л/мин?
Нет. Верхний предел F00490020 — 30 л/мин. Для большего расхода выбирают другой измеритель.
Нужно ли калибровать счётчик перед первой выдачей?
Производитель указывает готовность K40 к работе без необходимости калибровки. Подключение и использование выполняют по комплектному руководству.
Можно ли заменить им счётчик с резьбой NPTF?
F00490020 имеет резьбу BSP. Для соединения NPTF нужно соответствующее исполнение или отдельно подобранное переходное соединение.
