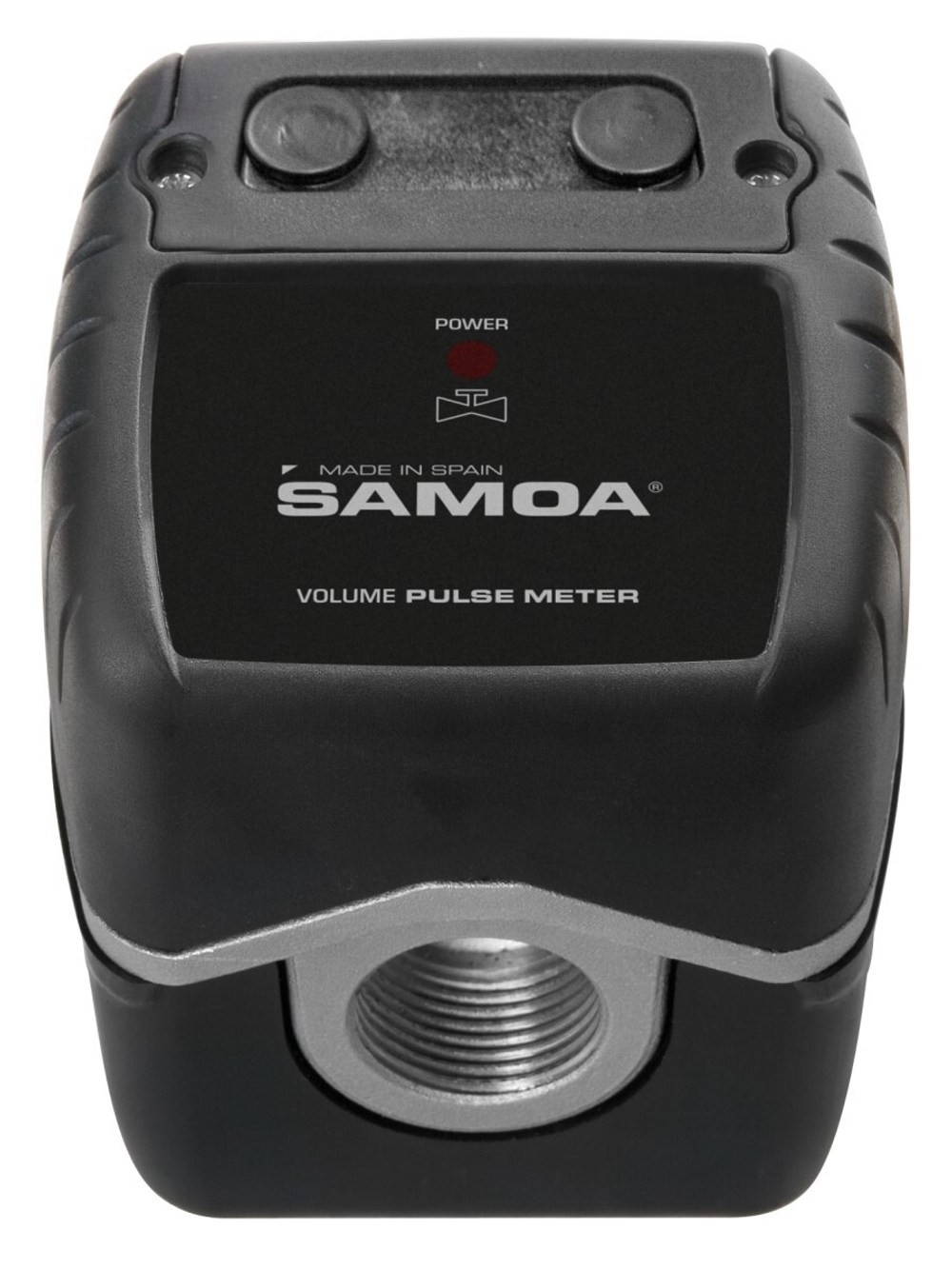

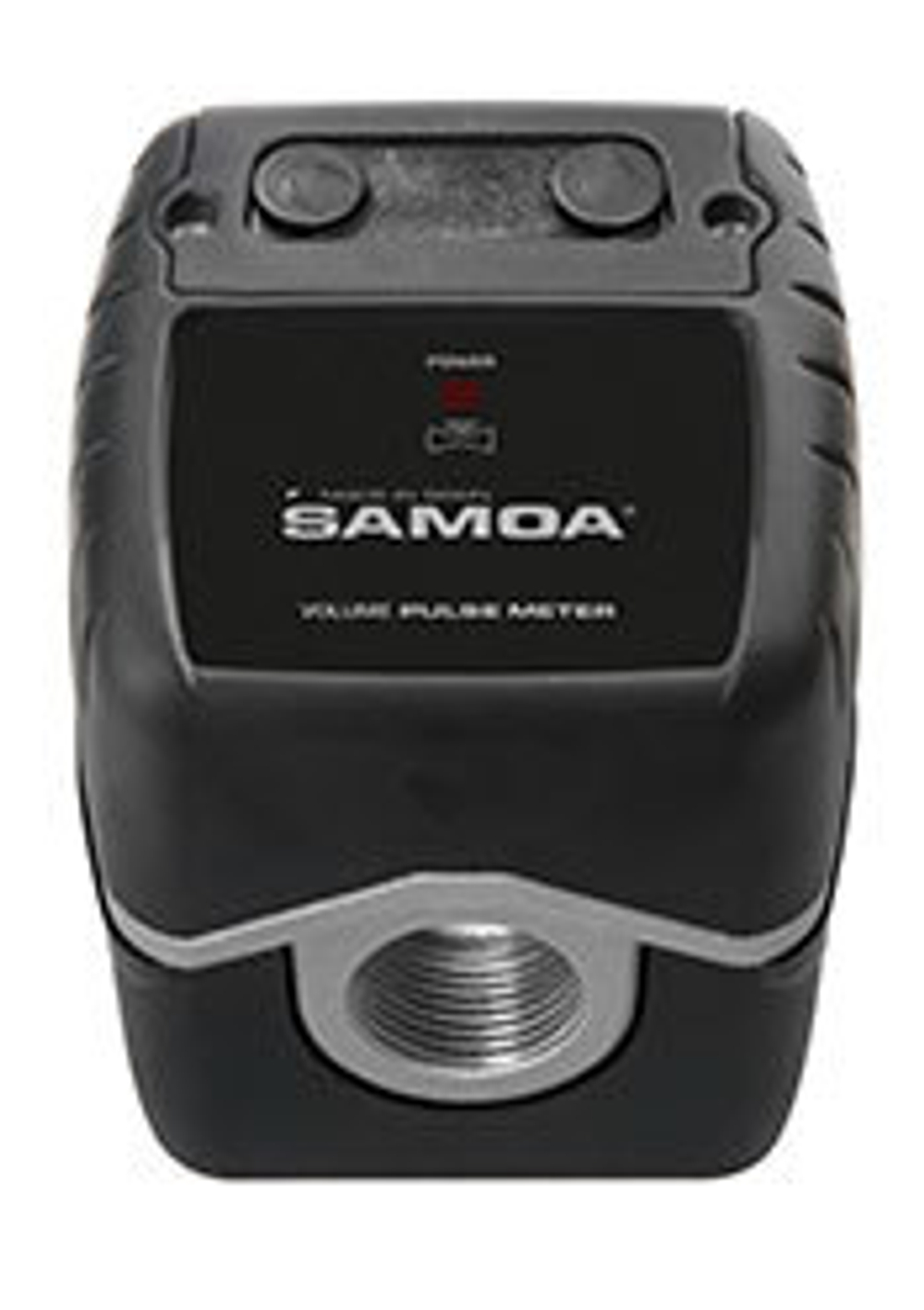

Импульсный расходомер SAMOA 366057, 8–80 л/мин

SAMOA 366057 — импульсный расходомер с овальными шестернями для масла и дизельного топлива. Рабочий диапазон составляет 8–80 л/мин, максимальное давление — 100 бар. Вход и выход имеют внутреннюю резьбу 3/4″ BSP.

Прибор предназначен для передачи сигнала о прошедшем объёме в совместимую систему учёта. Это импульсный датчик, а не самостоятельный счётчик с локальным дисплеем: результат обрабатывает подключённый контроллер или регистр.

Как формируется сигнал объёма

Жидкость вращает овальные шестерни в измерительной камере. Магнитная система преобразует вращение в электрические импульсы. Для 366057 указан коэффициент 109 импульсов на литр; его учитывают при настройке совместимого приёмного устройства.

Двойной герконовый узел позволяет определять обратное направление счёта. Возможность использовать эту функцию зависит от поддерживаемого подключения контроллера. Электрическую схему, питание и тип входа проверяют по документации обоих устройств.

Расход, точность и рабочая жидкость

Заявленная погрешность составляет ±0,5% при соблюдении условий измерения. При расходе ниже 8 или выше 80 л/мин переносить её на результат нельзя. Для правильного учёта также важны чистота жидкости и отсутствие воздуха в потоке.

Расходомер предназначен для дизельного топлива и совместимых смазочных материалов. В каталоге указан предел динамической вязкости 5000 мПа·с и температура жидкости от −10 до +60 °C. Динамическая вязкость в мПа·с и кинематическая в сСт — разные величины. Для их пересчёта требуется плотность жидкости.

Установка в распределительную линию

366057 можно размещать в линии подачи или на выходе насоса. Подключение выполняется через 3/4″ BSP (F), с соблюдением направления потока и доступом к электрическому разъёму. Измерительный узел закрыт защитным кожухом TPE, электрическая часть изолирована от жидкости.

Смачиваемые материалы включают алюминий, LCP, нержавеющую сталь AISI316 и NBR. Их совместимость учитывают при выборе конкретного масла. Пригодность других расходомеров SAMOA для AdBlue или антифриза не означает того же для 366057.

Интеграция в систему учёта

Расходомер передаёт измерительный сигнал. Если требуется управлять выдачей, в системе отдельно предусматривают совместимые контроллер и исполнительный клапан. Светодиодный индикатор предназначен для отображения открытия связанного электромагнитного клапана в системе управления запасами; сам датчик не заменяет клапан.

Частые вопросы

Будут ли литры видны на самом приборе?
366057 — импульсный расходомер. Для отображения и обработки объёма нужен совместимый регистр или контроллер.

Что означает 109 импульсов на литр?
Это коэффициент сигнала, который используют при настройке приёмного устройства для пересчёта импульсов в объём.

Можно ли остановить выдачу после 50 л?
Для этого нужна система с контроллером дозирования и исполнительным устройством. Один расходомер только измеряет поток.

Подойдёт ли расходомер для AdBlue?
366057 предназначен для масла и дизельного топлива. Для AdBlue подбирают другое исполнение с подходящими материалами.
