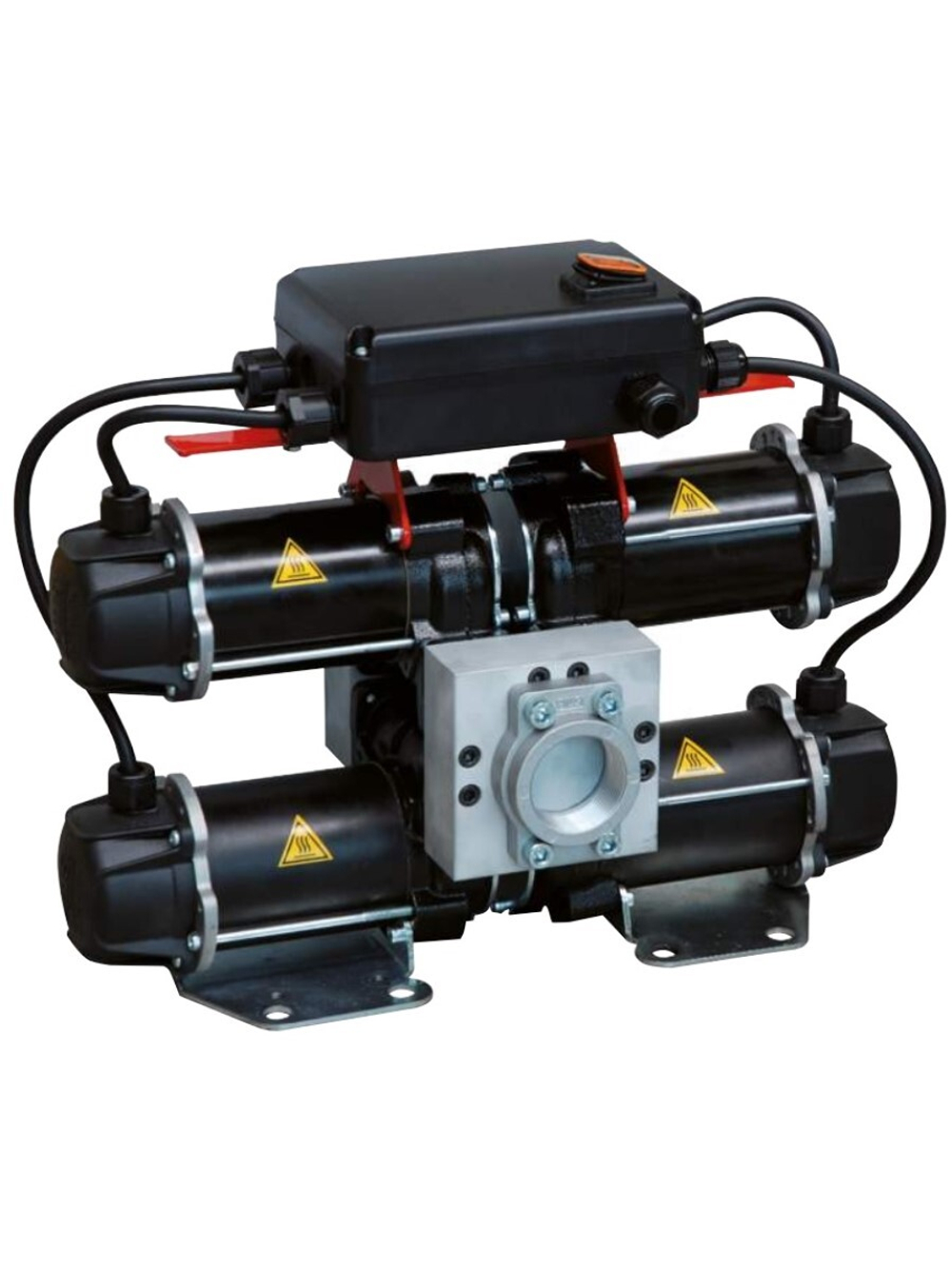

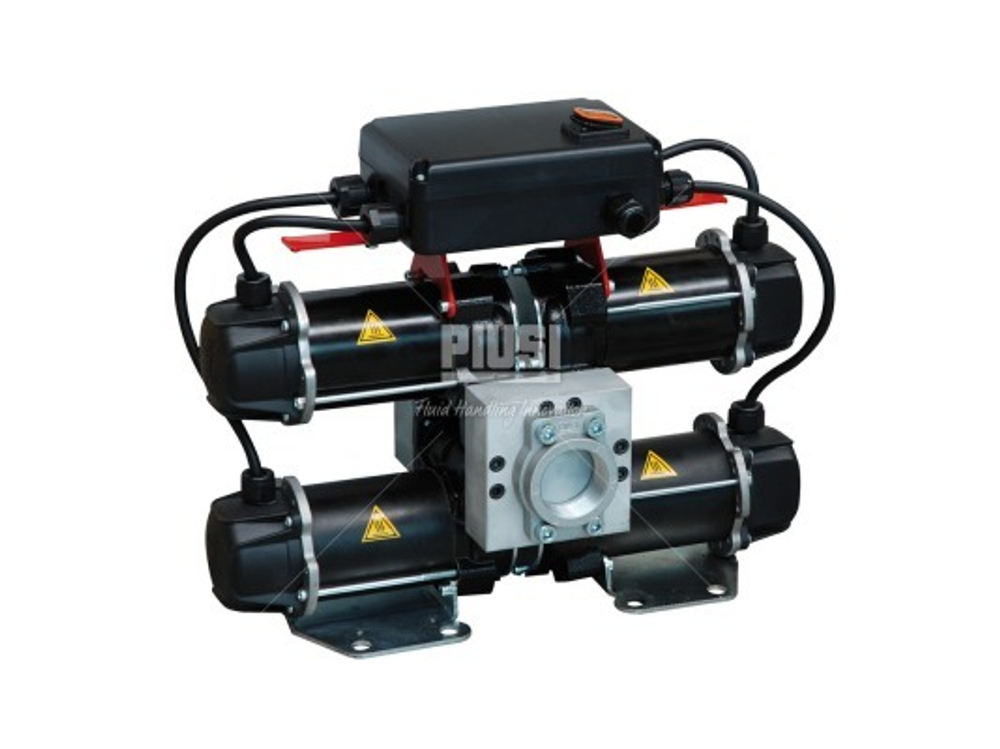

PIUSI ST 200 DC 24V (F00318000) — переносной насосный модуль для перекачки дизельного топлива с максимальной подачей 185 л/мин. Он работает от 24 В постоянного тока и объединяет четыре насосных агрегата BYPASS 3000.
Модуль выбирают для подачи большого количества топлива к технике с вместительными баками или для быстрого перелива. Это насосный узел, который комплектуют подходящей линией и, при необходимости, прибором учёта.
Четыре насосных агрегата в одном модуле
Совместная работа четырёх агрегатов обеспечивает большой поток в общем узле. Электрический привод требует мощного источника 24 В, а проточная линия должна пропускать эту подачу без лишних сужений.
- До 185 л/мин. Для задач большой выдачи дизельного топлива.
- Четыре BYPASS 3000. Составляют насосную часть ST 200 DC.
- Питание 24 В. Позволяет организовать автономный узел без сетевого насоса.
- Мощность 1200 Вт. Характеризует суммарный электропривод.
- Порты 1½″. Для линии соответствующего прохода.
- Выключатель на модуле. Для управления работой.
Производительность всей линии
185 л/мин — максимальная заявленная подача модуля. Если после него стоит пистолет, фильтр или счётчик меньшей пропускной способности, именно они могут ограничить выдачу.
Для подбора определяют нужную скорость заполнения бака, длину рукавов и схему забора. Узкая старая линия, рассчитанная на небольшой насос, может не подходить для нового высокопроизводительного модуля.
Максимальный предел давления ST 200 DC — 2 бар. При подборе компонентов проверяют не только расход, но и давление в каждом режиме, включая закрытую выдачу.
Источник 24 В и высокий ток
Высокая токовая нагрузка требует подходящих контактов, проводки и защиты. Источник должен выдерживать нагрузку во время работы; наличие свободного разъёма 24 В само по себе не означает пригодность к подключению ST 200 DC.
Длину и сечение кабеля выбирают по инструкции и реальному расстоянию. Падение напряжения на неподходящей проводке может уменьшать возможности двигателя даже при правильном номинале источника.
Для этого исполнения предусмотрен кабель 4 м с зажимами. Прокладку кабеля планируют вместе с положением резервуара и насосного блока, чтобы он не мешал работе с топливом.
Рабочие перерывы и закрытая подача
ST 200 DC относится к оборудованию с ограниченным рабочим циклом и перерывами на охлаждение. Для непрерывной многочасовой перекачки выбирают установку с подходящим режимом.
Допустимое время работы задают для конкретного исполнения по его руководству и табличке. При планировании последовательных заправок важно учитывать не только 185 л/мин, но и необходимость пауз.
Байпас насосного узла не заменяет охлаждение и автоматическое выключение. После завершения операции прекращают работу модуля по инструкции, а не оставляют его на длительное время с закрытым пистолетом.
Подключение к топливной ёмкости
Размер портов 1½″ учитывают при выборе входной и выходной арматуры. Стандарт и исполнение соединений сверяют по поставляемому модулю и схеме подключения. Сужения в рукавах и переходниках оценивают вместе с требуемым потоком.
Модуль размещают так, чтобы он имел подходящую опору, доступ к выключателю и возможность проверки соединений. Рукава не должны служить единственным креплением насосного блока.
Первый запуск и забор топлива
При первом запуске из насоса и рукавов должен выйти воздух. Выходную линию оставляют открытой по инструкции; закрытый пистолет мешает заполнению системы. После устойчивой подачи проверяют соединения и работу всех элементов в обычном режиме выдачи.
Руководство ограничивает вертикальную высоту всасывания при запуске 2 м. По мере снижения уровня топлива этот перепад увеличивается, поэтому размещение рассчитывают и для почти пустой ёмкости. Сопротивление длинной линии, клапанов и фильтра рассматривают вместе с высотой, а не отдельно от неё.
Всасывающую линию делают по возможности короткой, без лишних поворотов и с достаточным проходом. Загрязнённый фильтр увеличивает сопротивление на входе. Если насос шумит или подача упала, проверка линии забора полезнее попытки получить результат одним увеличением мощности.
Условия работы на площадке
Руководство задаёт температуру окружающей среды от −5 до +40 °C. Для зимнего применения вне этого диапазона сам факт питания от аккумулятора не подтверждает пригодность установки. Модуль размещают в сухом, проветриваемом месте и с доступом к выключателю.
За ручки перемещают сам модуль; электрические провода и крышки контактных зажимов не служат для его переноски. В рабочей схеме кабель должен доходить до источника питания без натяжения и мешающих перемещению техники петель.
Счётчик и пистолет подбираются по расходу
Для местного учёта PIUSI предлагает оснащение ST 200 DC счётчиком K700M. Это дополнительная функция: насосный модуль без расходомера не имеет собственной точности учёта литров.
Для высокопроизводительной выдачи также предлагается пистолет A280. Если нужен меньший поток, выбор пистолета всё равно согласуют с насосом и условиями линии; максимальный расход компонента не означает автоматической совместимости по всем параметрам.
Где применяется ST 200 DC
- Строительная техника. Заправка машин с большими баками на площадке при наличии источника 24 В.
- Сельскохозяйственная база. Высокопроизводительный перелив и выдача дизельного топлива.
- Сервисный транспорт. Комплектование мобильной насосной линии под собственную ёмкость.
- Замена насосного узла. Модернизация системы после проверки сечения, питания и рабочего режима.
Базовая поставка
Базовый перечень включает ST 200 DC, электрический кабель с зажимами и руководство. Пистолет, прибор учёта и остальную раздаточную линию включают в отдельную согласованную спецификацию.
Частые вопросы
Нужен источник 12 В или 24 В?
F00318000 работает от 24 В постоянного тока.
Подойдёт ли обычный разъём 24 В?
Напряжения недостаточно для выбора. Модуль с двигателями общей мощностью 1200 Вт требует источника, кабеля и контактов, рассчитанных на его нагрузку по табличке и руководству.
Счётчик входит в базовую поставку?
В базовом перечне указан насосный модуль. K700M предлагается как дополнительное оснащение.
Будет ли 185 л/мин с любым пистолетом?
Нет, реальная подача ограничивается всей линией, включая пистолет и счётчик.
Можно ли перекачивать бензин?
ST 200 DC F00318000 выбирают для дизельного топлива.
Можно ли работать весь день без пауз?
Это модуль с ограниченным циклом. Время работы и охлаждения задают по документации конкретного исполнения.
Какой диаметр портов?
В таблице указан 1½″. Ответные соединения и рукава подбирают для реального расхода.
Можно ли считать объём по времени?
Максимальная подача не является постоянным измеренным расходом. Для количества литров нужен расходомер.
