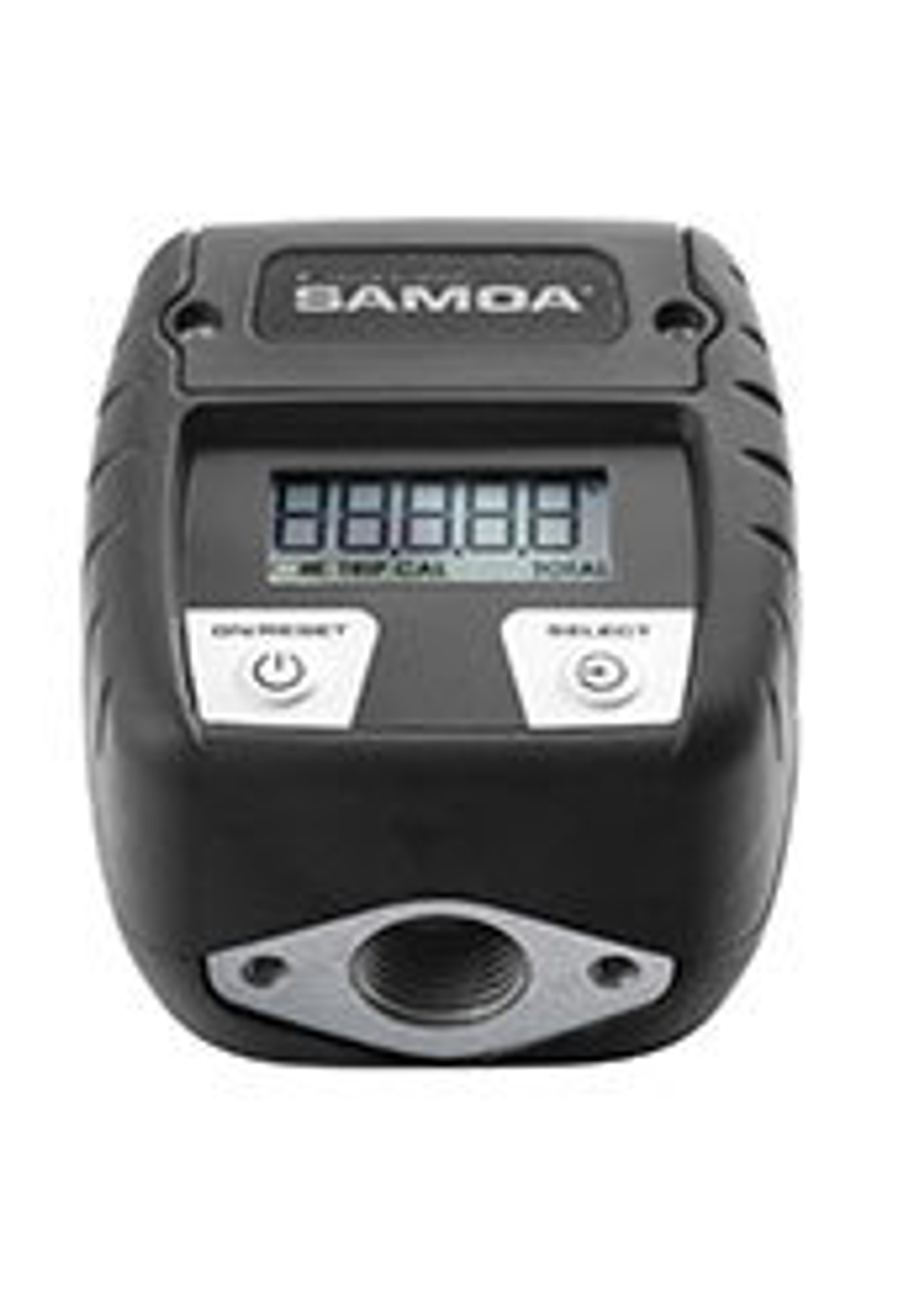

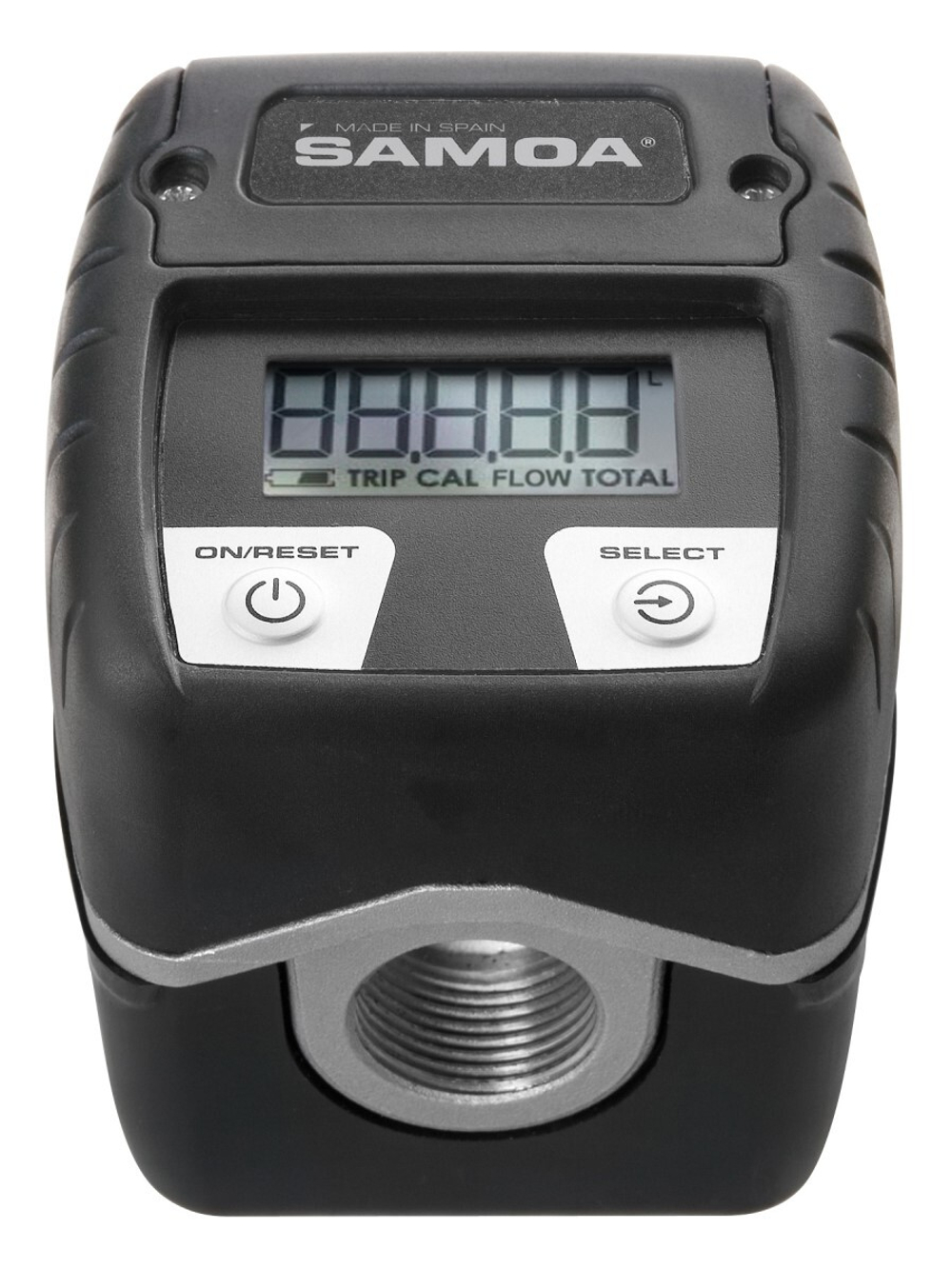

SAMOA C70, артикул 366060 — электронный проточный счётчик для масла и дизельного топлива. Диапазон расхода — 8–80 л/мин, максимальное рабочее давление — 100 бар, погрешность по каталогу — ±0,5%. Вход и выход имеют внутреннюю резьбу 3/4″ BSP.
C70 устанавливают в линию выдачи или на выходе насоса, когда нужно видеть количество отпущенной жидкости. Прибор подходит для внутреннего контроля расхода на сервисном или производственном участке и позволяет отдельно учитывать одну выдачу и накопленный объём.
Овальные шестерни и электронный регистр
Рабочая жидкость вращает овальные шестерни измерительного механизма. Магниты передают движение электронному регистру, который рассчитывает объём и отображает его на дисплее. Такой принцип используется для объёмного измерения прошедшего через прибор продукта.
Электронный регистр отделён от жидкости. Защитный кожух из термопластичного эластомера TPE предусмотрен для защиты сборки при работе на раздаточном участке. Материалы измерительной камеры и уплотнений подбираются вместе с рабочей жидкостью.
Показания текущей выдачи и итоги
- Объём отдельной выдачи помогает записать количество масла или топлива для обслуживаемой машины.
- Сбрасываемый суммарный счётчик используют для учёта за выбранный период.
- Постоянный общий итог показывает накопленный объём, прошедший через прибор.
- Индикация расхода в минуту помогает видеть скорость текущей подачи.
Можно выбрать литры, кварты, пинты или американские галлоны. Для предприятия важно согласовать единицу учёта с формой записи выдач, чтобы оператору не требовался дополнительный пересчёт.
Расход и точность измерения
Рабочий диапазон C70 — 8–80 л/мин. При выборе проверяют фактический расход через прибор, а не только максимальную производительность подключённого насоса. Для медленного долива ниже 8 л/мин требуется измеритель с другим нижним пределом.
Каталожная погрешность составляет ±0,5% при соблюдении предусмотренных условий. Прибор допускает калибровку. Проверку и настройку выполняют по инструкции, используя соответствующее средство контроля объёма.
Если насос способен подавать больше 80 л/мин, линию и измеритель подбирают для реального режима. Работа вне указанного диапазона не должна считаться нормальной только потому, что соединения подходят по размеру.
Питание от двух батареек AAA
Регистр питается от двух щелочных батареек AAA. Отдельная электросеть для индикации не нужна. Это удобно при установке возле раздаточной линии без прокладки питающего кабеля к самому счётчику.
Батарейки обеспечивают работу электроники; поток создаёт подключённый насос. Поэтому при комплектации отдельно проверяют питание насосного оборудования и источник для счётчика.
Масло, дизельное топливо и материалы
Для 366060 предусмотрены масло и дизельное топливо. С жидкостью соприкасаются алюминий, LCP, нержавеющая сталь AISI 316 и NBR. Для специального масла с присадками проверяют состав и совместимость с этим набором материалов.
Температурный диапазон жидкости — от −10 до +60 °C. Он относится к продукту, проходящему через счётчик. При расчёте подачи масла учитывают его вязкость при рабочей температуре, поскольку она влияет на расход всей линии.
Совместимость этой модели не переносят на бензин, AdBlue или агрессивные составы по общему названию серии. Для другого продукта выбирают исполнение с соответствующими материалами и подтверждённым назначением.
Подключение к раздаточной линии
Вход и выход — 3/4″ BSP с внутренней резьбой. Счётчик может размещаться в линии или на выходе насосного узла. Положение выбирают так, чтобы оператор видел показания и имел доступ для настройки и обслуживания.
Максимальное давление составляет 100 бар. При использовании пневматического масляного насоса проверяют его коэффициент давления и выбранную настройку воздуха. Допустимое давление счётчика учитывают вместе с ограничениями рукава, катушки и пистолета.
Для модернизации существующего поста полезно подготовить схему подключения, тип масла, рабочий расход и давление. Это помогает проверить, подходит ли C70 к установленному насосному оборудованию.
Измерение и управление выдачей
C70 отображает прошедший объём и текущую подачу для контроля оператором. Если нужна автоматическая остановка после заданной порции, выбирают другую модель или готовую систему с предустановкой и предусмотренным изготовителем управлением потоком.
Где используется
- Автосервис: учёт масла, выданного на посту обслуживания.
- Автопарк: контроль количества дизеля или масла через подходящую раздаточную линию.
- Промышленный участок: накопительный учёт расхода совместимого продукта за выбранный период.
- Сервисная насосная установка: отдельный прибор индикации возле места выдачи.
Что проверить при заказе
Укажите артикул 366060, рабочую жидкость, расход и давление линии. Для замены существующего прибора также проверьте резьбу 3/4″ BSP и доступное пространство для монтажа.
Если нужен другой диапазон измерения, материал или способ управления, подбирают соответствующее исполнение отдельно. Схожий вид счётчиков не означает одинаковые пределы расхода и совместимость с жидкостями.
Частые вопросы
Подойдёт ли C70 для дизельного топлива?
Да, дизель и масло входят в назначение 366060. Рабочий расход должен находиться в диапазоне 8–80 л/мин.
Можно ли измерять выдачу при 3 л/мин?
Это ниже нижнего предела C70. Для такого расхода выбирают другой измеритель.
Нужна ли розетка 220 В?
Для регистра нет: он питается от двух щелочных батареек AAA. Питание насоса проверяют отдельно.
Можно ли обнулить учёт за смену?
Предусмотрен сбрасываемый суммарный счётчик. Постоянный общий итог учитывается отдельно.
Можно ли видеть литры в минуту?
Да, дисплей допускает индикацию расхода в выбранных единицах за минуту.
Счётчик остановит выдачу на нужном количестве?
C70 измеряет и показывает объём. Для автоматической выдачи порции выбирают другую модель или готовую систему с предустановкой.
Какая погрешность заявлена?
По каталогу — ±0,5% в предусмотренных условиях. Прибор допускает калибровку по инструкции.
Можно ли использовать его с любым масляным насосом?
Проверяют давление до 100 бар, расход 8–80 л/мин, резьбу и совместимость с жидкостью. Одного совпадения размера соединения недостаточно.
