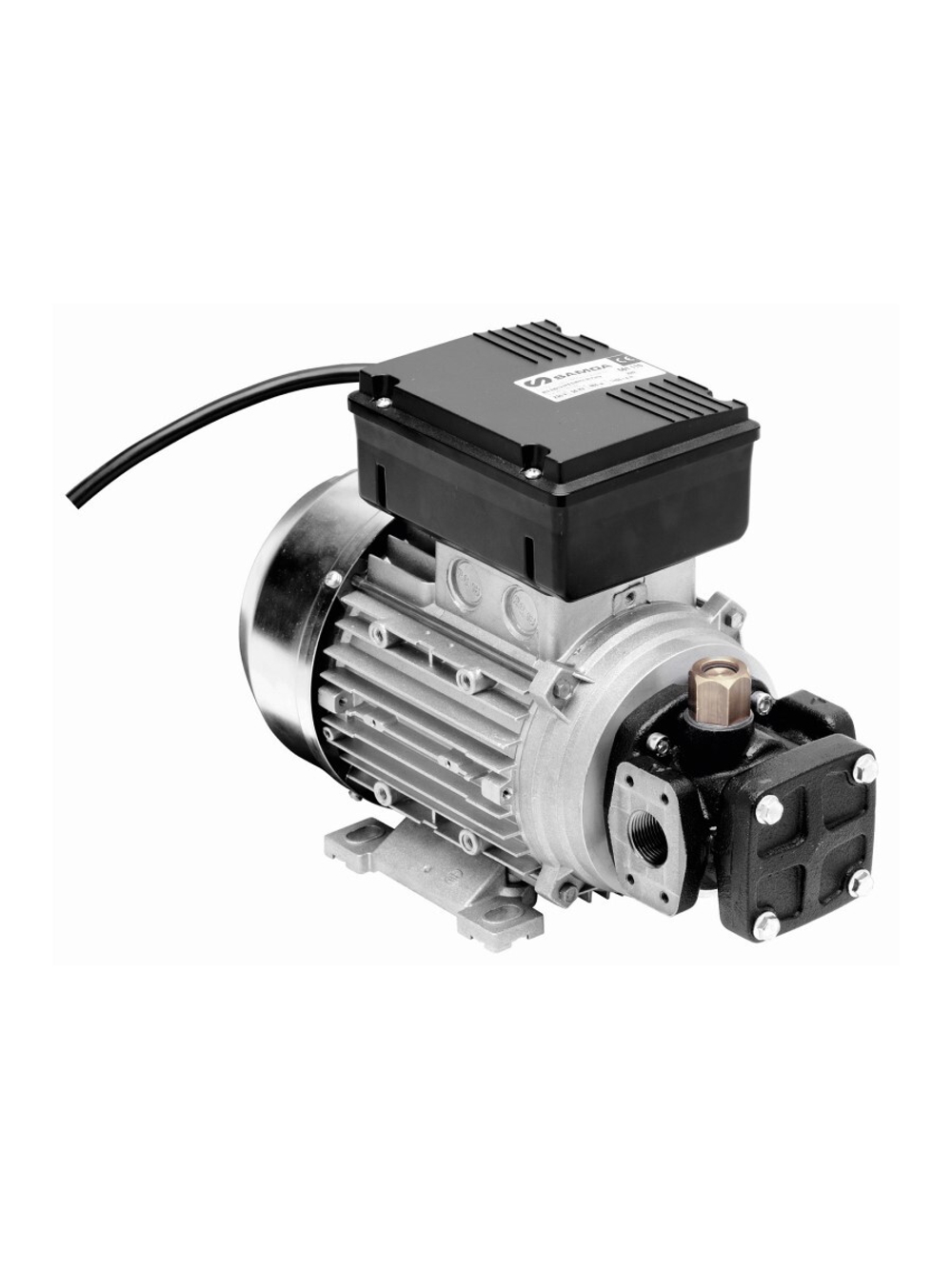

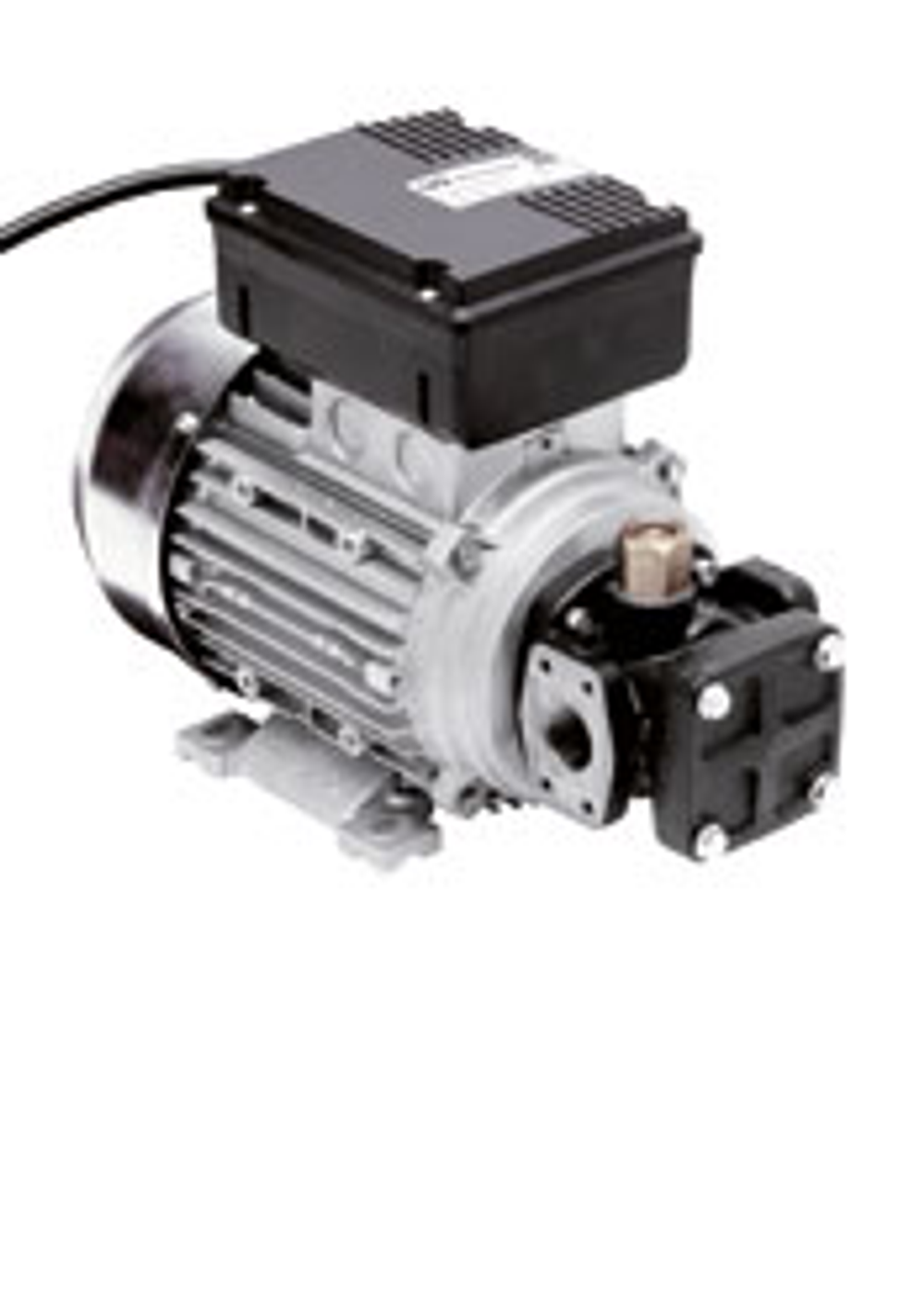

SAMOA Flowstar 561300 — электрический насос для смазочных масел с внутренним шестерёнчатым зацеплением. Питание 230 В, 50 Гц, одна фаза; мощность 780 Вт. Максимальная подача 11 л/мин, давление до 24 бар.
Исполнение подходит для сборки масляной линии или замены насосного узла на участке с сетевым питанием. У 561300 нет электронного реле давления, поэтому управление включением организуют отдельно.
Внутреннее шестерёнчатое зацепление
Двигатель приводит насосный механизм, который перемещает масло из заборной стороны к выходу. Внутреннее зацепление отличается от топливного лопастного механизма:Flowstar выбирают по масляному назначению и условиям линии.
- Чугунный корпус. Содержит насосную часть.
- Шестерни из спечённой стали. Перемещают масло.
- Встроенный байпас. Предусмотрен в гидравлической части.
- Двигатель 230 В, 780 Вт. Работает от однофазной сети.
- IP55. Характеризует защиту электродвигателя.
- Монтажные опоры. Позволяют размещение на подходящей поверхности.
- Без реле давления. Отличает 561300 от автоматического 561310.
Подача 11 л/мин и давление 24 бар
Эти значения описывают возможности выбранного насоса. Реальный расход определяется маслом и сопротивлением установленной линии. Холодное масло и протяжённый рукав могут уменьшить выдачу.
Насос не создаёт одновременно максимальный поток при любом противодавлении. Для подбора учитывают нужную выдачу у пистолета или приёмного резервуара, а также допустимое давление всех компонентов.
24 бар — предел насосного исполнения. Рукав, катушка, счётчик и пистолет должны подходить к возможным условиям. Если один прибор допускает меньше, именно его предел учитывают при настройке.
Питание и управление
561300 подключают к однофазной сети 230 В, 50 Гц. Электрическую схему, защиту и условия прокладки кабеля выбирают по табличке и инструкции двигателя.
В модели предусмотрено управление включением, но отсутствует электронное реле давления. Если пистолет закрывается, это не считается автоматической командой остановить двигатель.
Встроенный перепуск также не заменяет автоматическое выключение. Для поста с частыми паузами нужно определить, как оператор будет прекращать работу насоса и какие режимы допускает инструкция.
Размещение насоса
При компоновке учитывают расположение резервуара и пути заборной и раздаточной линий. Рукава не должны удерживать насос вместо его крепления.
Для замены существующего агрегата проверяют ответные соединения и пространство. Наименование Flowstar без номера 561300 недостаточно: серия содержит разные давление, производительность и питание.
Совместимые смазочные масла
Насос рассчитан на масла. Конкретный продукт выбирают по составу, температуре и вязкости в рабочем состоянии. Для масла на холодном складе и в отапливаемом цехе условия могут существенно различаться.
Для топлива, AdBlue, консистентной смазки или химических растворов используют насосы соответствующего назначения. Электрический привод не определяет химическую совместимость.
Отличие от других Flowstar
561310 имеет электронное реле давления при тех же основных 230 В, 780 Вт, 24 бар и 11 л/мин. Оно позволяет автоматическое включение при падении давления и остановку после его восстановления по предусмотренной схеме.
561301 рассчитан на 400 В, 50 Гц, три фазы, при 24 бар и 11 л/мин. Поэтому его не считают электрически взаимозаменяемым с 561300.
Версии 561200 и 561210 имеют другую рабочую характеристику:15 бар и 13 л/мин. Выбор между ними связан с реальным сопротивлением линии и требованиями выдачи, а не только с близкими номерами.
Отдельный насос или готовый бочковой комплект
561300 поставляется как насос. Если нужен готовый пост с учётом масла, в каталоге SAMOA есть комплект 562010 на его основе: насос 561300, раздаточный рукав 362103 длиной 3 м, пистолет EC30 365535, всасывающий комплект 367012 длиной 3 м с донным клапаном и настенное крепление 756200.
Это позволяет сравнивать две задачи закупки. Отдельный Flowstar удобен при замене насоса в существующей системе, где рукава и раздаточная часть уже подобраны. Бочковой комплект собирает соответствующие принадлежности для нового рабочего поста. Детали 562010 не входят автоматически в поставку отдельного 561300.
Планирование рабочего места
При горизонтальном размещении используют опоры насоса, при вертикальном предусматривают подходящее настенное крепление. Выбранная схема должна оставлять доступ к соединениям, выключателю и участкам линии, которые обслуживают при смене масла или тары.
Забор и конечный пистолет рассматривают вместе с насосом: низкий уровень в бочке, холодное густое масло, дополнительные клапаны и длинный рукав изменяют рабочую подачу. Для сравнения насосов проверяют результат у места выдачи, а не только значение 11 л/мин у агрегата.
Применение и комплектование
- Ремонтный участок. Электрический источник подачи масла без компрессора.
- Производство. Комплектация масляного узла с отдельно согласованным управлением.
- Замена насоса. Восстановление системы 230 В после проверки давления, потока и монтажа.
561300 обозначает насосный агрегат. Для готового поста подбирают резервуар, линию забора, рукав и пистолет, а при необходимости — прибор учёта. Тип управления также фиксируют в проекте.
Частые вопросы
Нужен ли компрессор?
Нет, насос электрический 230 В.
Он сам остановится при закрытии пистолета?
У 561300 нет реле давления. Автоматическое управление нужно предусмотреть отдельно.
Чем отличается 561310?
У него электронное реле давления при тех же основных параметрах насосного исполнения.
Можно поставить 561301 вместо 561300?
561301 требует трёхфазное 400 В, а 561300 однофазное 230 В. Питание нужно согласовать.
Какой максимум давления?
Для 561300 указан 24 бар. Вся раздаточная линия также должна соответствовать возможному давлению.
Подойдёт ли для топлива?
Flowstar 561300 относится к масляным насосам. Для топлива выбирают другое назначенное оборудование.
Можно установить вертикально?
Каталог допускает вертикальный монтаж на стене либо горизонтальный на плоской поверхности с предусмотренными опорами.
Есть ли счётчик?
Сам насос не измеряет количество. Для литров нужен отдельный расходомер.
