Petropump DCTP80 24V (PP220008) — электрический самовсасывающий роторный насос для дизельного топлива и керосина. Работает от 24 В постоянного тока, оснащён выключателем и встроенным перепускным клапаном. Максимальное рабочее давление — 3 бар.
Насос предназначен для перелива топлива из ёмкости и сборки раздаточного поста на площадке без сети 230 В. Он подходит для обслуживания техники от подготовленного источника 24 В, когда насос и принадлежности нужно подобрать под свой резервуар.
Конструкция и путь топлива
Роторный механизм перемещает топливо от входа насоса к выходу. Всасывающая линия соединяет его с ёмкостью, а напорная — с пистолетом или приёмным резервуаром.
Встроенный выключатель управляет электродвигателем. Перепускной клапан предусмотрен для циркуляции жидкости при закрытом выходе, но сам по себе не прекращает питание насоса.
Пистолет и счётчик выбирают отдельно. Первый нужен для удобного управления выдачей, второй — для измерения количества топлива, если это требуется предприятию.
Подключение к источнику 24 В
Для PP220008 предусмотрены зажимы питания. Источник должен соответствовать напряжению 24 В DC, а кабель и электрические соединения — нагрузке поставляемого двигателя.
Недостаточное напряжение на клеммах при работающем насосе может уменьшать подачу. При размещении далеко от аккумулятора учитывайте длину кабеля и падение напряжения.
Данное исполнение не предназначено для непосредственного подключения к 230 В или 12 В. При замене насоса сверяют артикул и электрические данные на табличке.
Всасывание из топливной ёмкости
Самовсасывание требует герметичной заборной линии. Воздух, поступающий через неплотное соединение, затрудняет забор топлива, даже если двигатель включается.
Размещайте насос ближе к ёмкости. Если увеличить длину всасывающего рукава или поставить насос высоко над уровнем топлива, фактическая подача может снизиться.
Рукав выбирают для всасывания используемого топлива, с подходящими оконцовками. Донный фильтр помогает ограничить попадание крупных загрязнений из ёмкости.
Соединения и оснащение линии
Вход и выход PP220008 имеют внутреннюю резьбу 1″ BSP. Для монтажа предусмотрены два фитинга и два уплотнения. Ответные детали должны соответствовать стандарту резьбы и рабочей жидкости.
Для заправки техники дополнительно нужны всасывающий и раздаточный рукава, пистолет и при необходимости расходомер. Их длину выбирают по расположению ёмкости и машин.
Фильтры, рукава и соединения создают сопротивление потоку. При выборе раздаточного оборудования учитывают необходимую скорость выдачи и параметры всех участков линии.
Давление 3 бар
Максимальное рабочее давление насосного агрегата 3 бар. Компоненты выдачи должны подходить к давлению в месте установки, включая режим с закрытым пистолетом.
Если фильтр или пистолет имеет меньший допуск, требуется соответствующая настройка или другое исполнение принадлежности. Выбор только по резьбе 1″ BSP недостаточен для сборки поста.
Продолжительность работы
Для насосов этой группы указан рабочий цикл 30 минут. При последовательной заправке нескольких машин соблюдают время работы и охлаждение по инструкции.
Работа с закрытым выходом выполняется только в режиме, предусмотренном руководством. Для автоматической остановки по закрытию пистолета нужна отдельная система управления; наличие перепускного клапана такую функцию не обеспечивает.
Жидкости и применение
PP220008 предназначен для дизельного топлива и керосина. Для бензина или иных сред нужен насос с отдельным соответствующим допуском.
- Строительная площадка. Перелив и выдача топлива из резервуара рядом с техникой.
- Сельскохозяйственная база. Оснащение поста с источником 24 В и подходящими топливными рукавами.
- Сервисная установка. Замена насосного агрегата в линии с совместимыми соединениями.

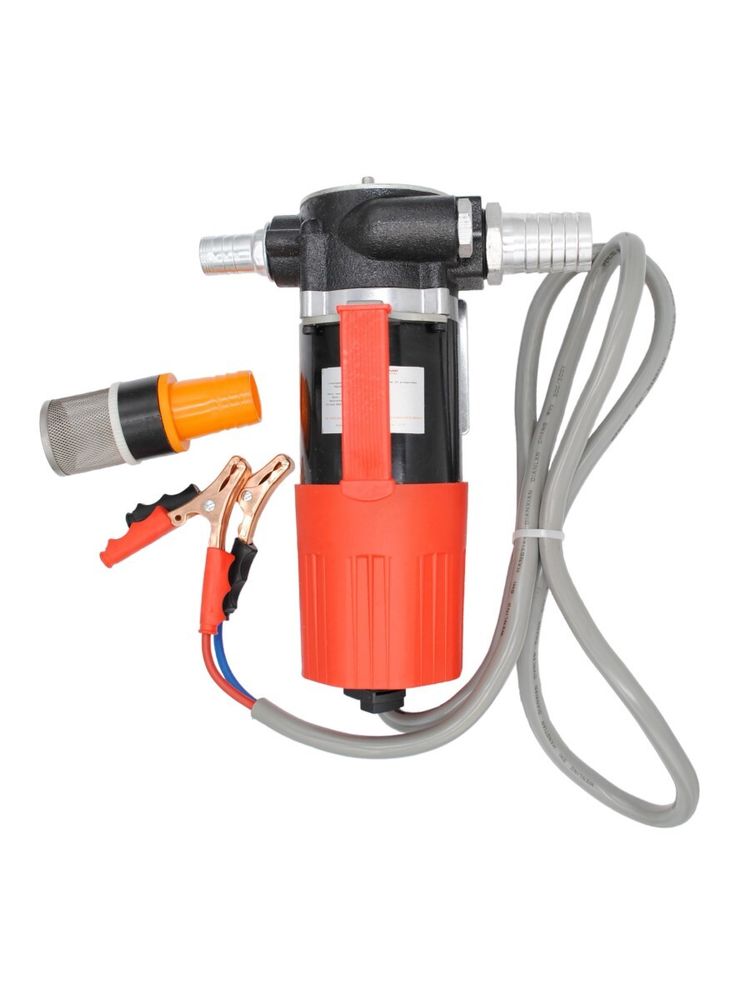

Что входит в поставку
- Насос DCTP80 24V.
- Донный фильтр.
- Два фитинга.
- Два уплотнения.
- Зажимы для подключения питания.
Резервуар и раздаточную линию подбирают под конкретную установку. При заказе полного поста согласуют рукава, пистолет, счётчик и фильтрацию.
Частые вопросы
Можно ли подключить насос к 12 В?
PP220008 рассчитан на 24 В DC. Для 12 В выбирают соответствующее исполнение.
Нужен ли компрессор?
Нет. Привод электрический, от источника 24 В.
Какая резьба на насосе?
Вход и выход 1″ BSP с внутренней резьбой.
Почему насос не забирает топливо?
Одна из возможных причин — негерметичная всасывающая линия. Проверьте подключение и подготовку к пуску по руководству.
Можно ли работать непрерывно больше 30 минут?
Соблюдайте указанный 30-минутный цикл и охлаждение по инструкции. Для длительной непрерывной перекачки нужен подходящий режим другого исполнения.
Выключится ли двигатель при закрытии пистолета?
Перепускной клапан не выключает двигатель. Автоматическая остановка требует отдельного управления.
Подойдёт ли PP220008 для бензина?
Нет, бензин не указан в назначении этого насоса. Выбирают оборудование с бензиновым допуском.
