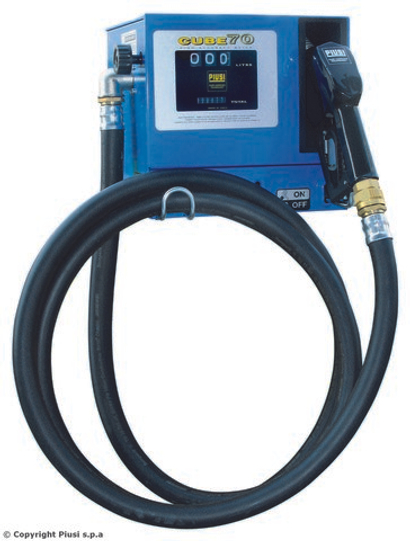

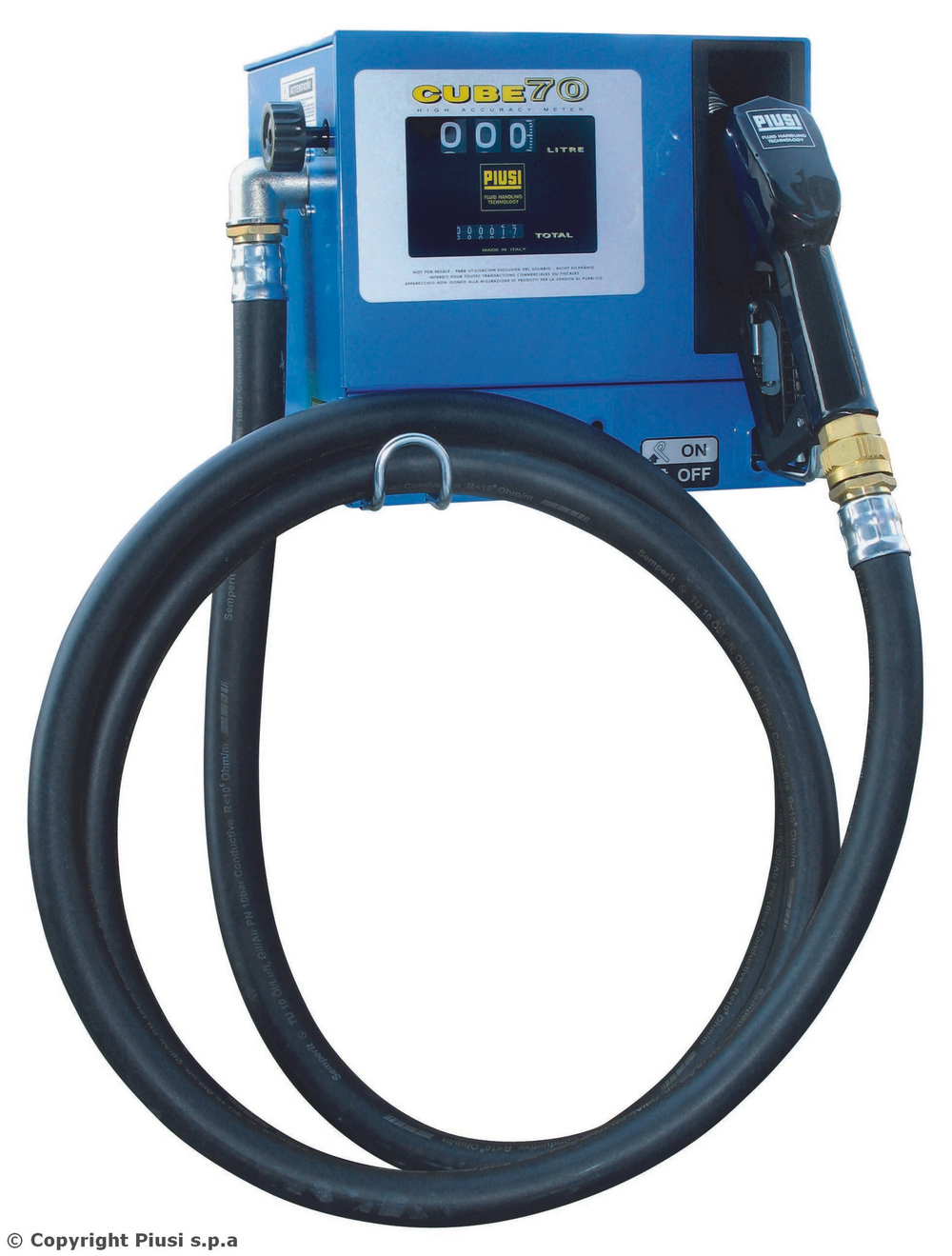

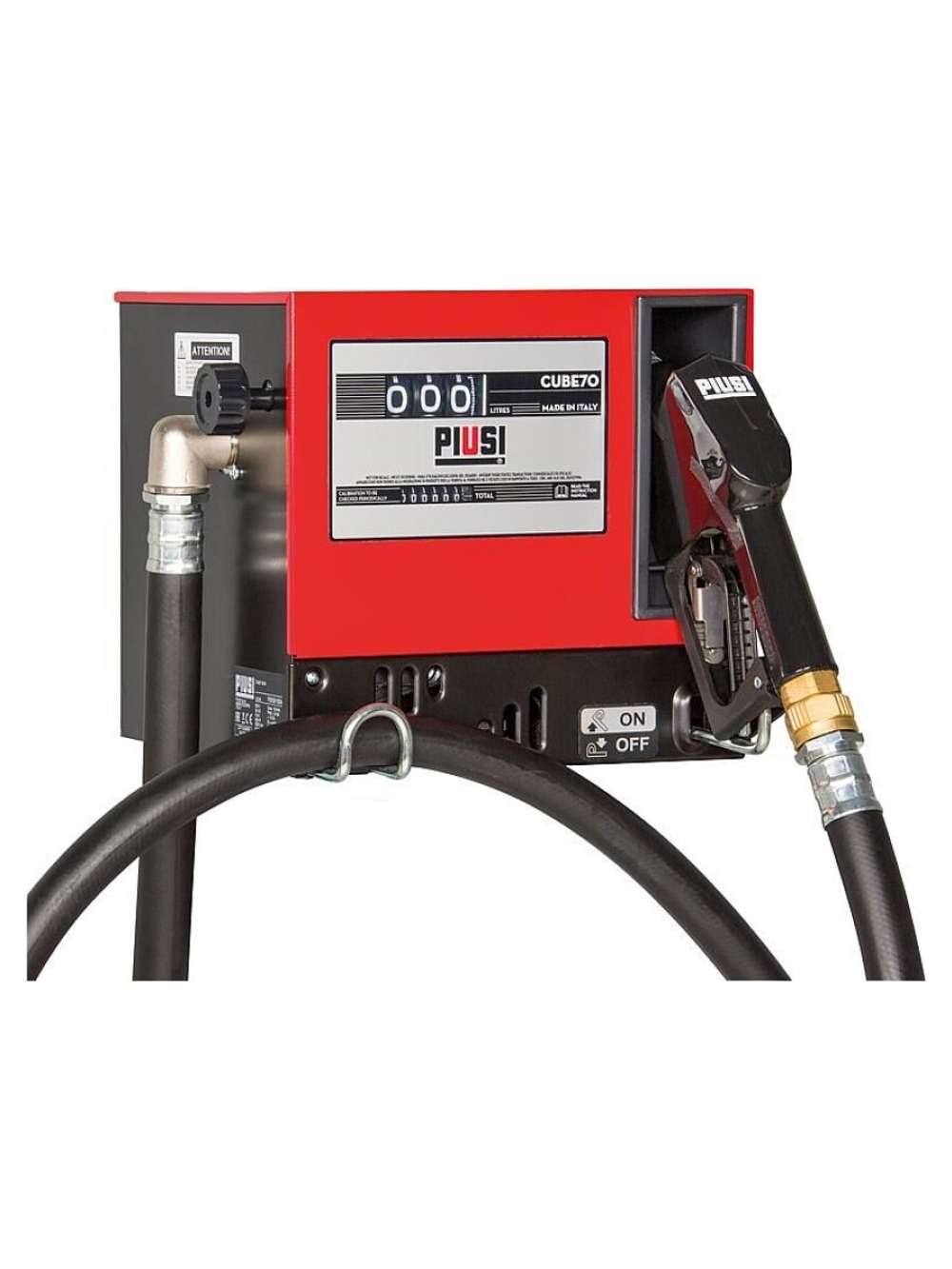

PIUSI CUBE 70/33 (F0059100A) — готовая топливораздаточная колонка для заправки дизельной техники на предприятиях, в автопарках и топливных хозяйствах. В одном корпусе объединены самовсасывающий насос Panther 72, механический счётчик K33, автоматический раздаточный пистолет A60 и система управления включением насоса.
Максимальная производительность составляет 70 л/мин. Колонка работает от однофазной сети 230 В, 50 Гц и комплектуется раздаточным рукавом длиной 4 м с внутренним диаметром 1″. Предназначена для отпуска дизельного топлива для собственных нужд предприятия.
Сценарий использования
CUBE 70/33 предназначена для организации заправочного поста непосредственно рядом с резервуаром дизельного топлива. Колонку можно установить на стене, ёмкости или специальном пьедестале с использованием соответствующих креплений.
Оператор снимает раздаточный пистолет с держателя, после чего рычаг держателя позволяет включить насос. Топливо подаётся через раздаточный рукав, а объём выдачи отображается на механическом счётчике K33.
После завершения заправки пистолет возвращают в держатель, переводя механизм управления насосом в положение остановки.
Учёт дизельного топлива
Встроенный механический счётчик PIUSI K33 позволяет контролировать количество выданного топлива без подключения к компьютеру или отдельному источнику питания для счётного механизма.
- Разовый отпуск. Обнуляемый индикатор показывает объём текущей заправки.
- Общий расход. Накопительный индикатор позволяет контролировать суммарный объём топлива, прошедшего через колонку.
- Калибровка. Счётчик предусматривает настройку измерения под фактические условия эксплуатации.
- Механическая индикация. Для отображения показаний не требуется электронный блок управления.
Для механического счётчика K33 производитель заявляет точность до ±1% при соблюдении условий измерения и соответствующей калибровке.
Важно учитывать, что CUBE 70/33 не ведёт электронный журнал заправок и не идентифицирует водителей или транспортные средства. Для автоматизированного контроля отпуска топлива требуется отдельная система управления либо программируемая колонка.
Особенности конструкции
- Насос Panther 72. Самовсасывающий лопастной механизм с производительностью до 70 л/мин.
- Встроенный перепускной клапан. Обеспечивает защиту насосного узла при кратковременном перекрытии напорной линии.
- Механический счётчик K33. Измеряет разовый и суммарный отпуск дизельного топлива.
- Автоматический пистолет A60. Оснащён механизмом прекращения подачи при заполнении бака в предусмотренных условиях работы.
- Поворотное соединение пистолета. Облегчает обращение с раздаточным рукавом.
- Держатель пистолета с управлением насосом. Позволяет включать и выключать насос при подготовке к заправке и после её завершения.
- Входной сетчатый фильтр. Предназначен для задержания крупных механических загрязнений и защиты насосной части.
- Электродвигатель с тепловой защитой. Установлен на антивибрационных опорах.
Фильтрация дизельного топлива
В стандартном исполнении F0059100A предусмотрен сетчатый фильтр на входе насоса. Его назначение — защита насосной камеры от попадания крупных посторонних частиц.
Дополнительный фильтр тонкой очистки или фильтр для удаления воды в стандартную комплектацию не входит.

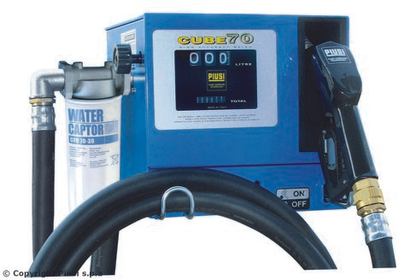

Если необходимо дополнительно очищать топливо, можно выбрать PIUSI CUBE 70/33 + FILTER (F00591200). По заводской спецификации эта версия оснащена дополнительным фильтром 30 мкм и раздаточным рукавом длиной 6 м.
При подборе фильтра необходимо учитывать качество топлива, назначение фильтрующего элемента и требования к удалению воды.
Подключение и монтаж
PIUSI CUBE 70/33 подключается к однофазной электрической сети 230 В, 50 Гц. Входное присоединение для подачи дизельного топлива имеет резьбу 1″ BSP.
Колонку можно закрепить на подходящем основании, стене или резервуаре. Для отдельно стоящей установки производитель предлагает специальный пьедестал.
При монтаже необходимо обеспечить герметичность всасывающего трубопровода, правильное электрическое подключение и заземление в соответствии с инструкцией производителя.
Фактическая производительность зависит от высоты всасывания, длины трубопровода, сопротивления фильтров и условий работы насоса.
Несмотря на наличие перепускного клапана, не допускается длительная работа насоса при закрытом раздаточном пистолете. Режим эксплуатации должен соответствовать руководству PIUSI.
Где используется
- Грузовые автопарки. Заправка собственного транспорта с контролем общего расхода дизельного топлива.
- Строительные предприятия. Оснащение заправочных постов для экскаваторов, погрузчиков и другой дизельной техники.
- Сельскохозяйственные предприятия. Заправка тракторов, комбайнов и вспомогательного оборудования.
- Промышленные объекты. Выдача топлива из стационарных резервуаров к обслуживаемой технике.
- Логистические предприятия. Организация внутреннего топливозаправочного пункта.
Когда выбрать другую модель CUBE
Если требуется дополнительная фильтрация и более длинный раздаточный рукав, следует рассмотреть CUBE 70/33 + FILTER.
Если важнее высокая скорость заправки, альтернативой является PIUSI CUBE 90/44 (F00592000) с производительностью до 90 л/мин, насосом Panther 90 и счётчиком K44.

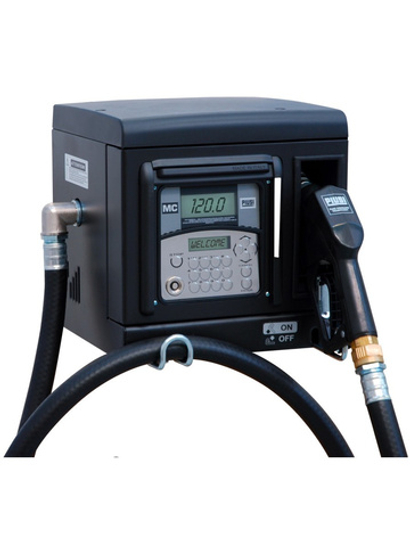

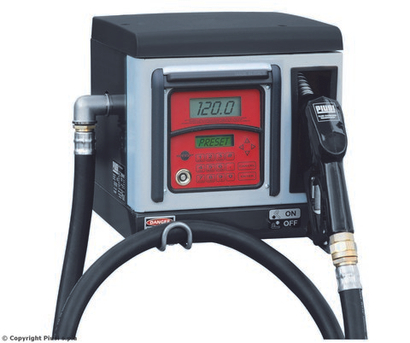

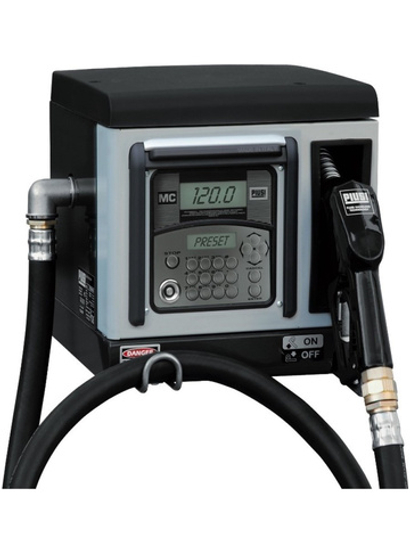

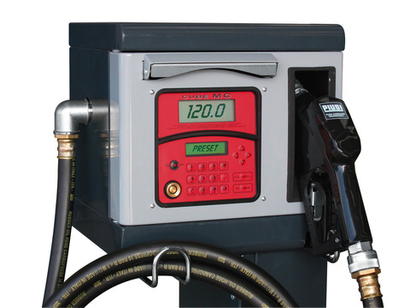

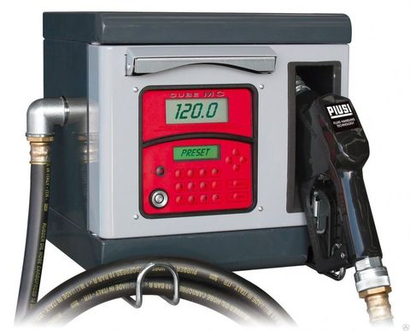

Для предприятий, которым необходимо разграничивать доступ сотрудников, учитывать заправки по пользователям и сохранять историю операций, можно рассмотреть PIUSI CUBE 70 B.SMART с электронным учётом и управлением доступом.
Обычный CUBE 70/33 оптимален там, где требуется надёжная раздача дизельного топлива с механическим учётом, но не нужна автоматизированная система контроля заправок.
Комплектация
- Топливораздаточная колонка PIUSI CUBE 70/33 с насосом Panther 72.
- Механический счётчик топлива K33.
- Автоматический раздаточный пистолет A60 с поворотным соединением.
- Раздаточный рукав длиной 4 м, внутренний диаметр 1″.
- Входной сетчатый фильтр насоса.
- Инструкция производителя.
Резервуар для топлива, дополнительный фильтр тонкой очистки, отдельный пьедестал и система электронного управления отпуском в стандартную комплектацию F0059100A не входят.
Частые вопросы
Можно ли использовать CUBE 70/33 для бензина?
Нет. Данное исполнение предназначено для дизельного топлива. Для бензина необходимо выбирать оборудование с подтверждённой совместимостью и соответствующей взрывозащитой.
Какой насос установлен внутри?
PIUSI Panther 72 — самовсасывающий лопастной насос с производительностью до 70 л/мин.
Можно ли учитывать расход топлива по водителям?
Штатный K33 показывает только разовый и суммарный объём. Идентификация водителей, электронная история заправок и разграничение доступа не предусмотрены.
Есть ли фильтр в комплекте?
Есть сетчатый фильтр на входе насоса. Дополнительный фильтр тонкой очистки предусмотрен в отдельном исполнении CUBE 70/33 + FILTER.
Можно ли закрепить колонку на резервуаре?
Да. PIUSI предусматривает различные варианты монтажа, включая установку на резервуар, стену или специальный пьедестал. Крепёжные принадлежности подбирают по условиям установки.
Подходит ли колонка для заправки собственного автопарка?
Да. Это одно из основных применений CUBE 70/33. Для продажи топлива третьим лицам с расчётами по показаниям счётчика необходимо отдельно проверить метрологические и нормативные требования.
Чем CUBE 70/33 отличается от CUBE 90/44?
CUBE 70/33 комплектуется насосом Panther 72 и счётчиком K33, максимальная подача — 70 л/мин. В CUBE 90/44 используются насос Panther 90 и счётчик K44, подача — до 90 л/мин.
