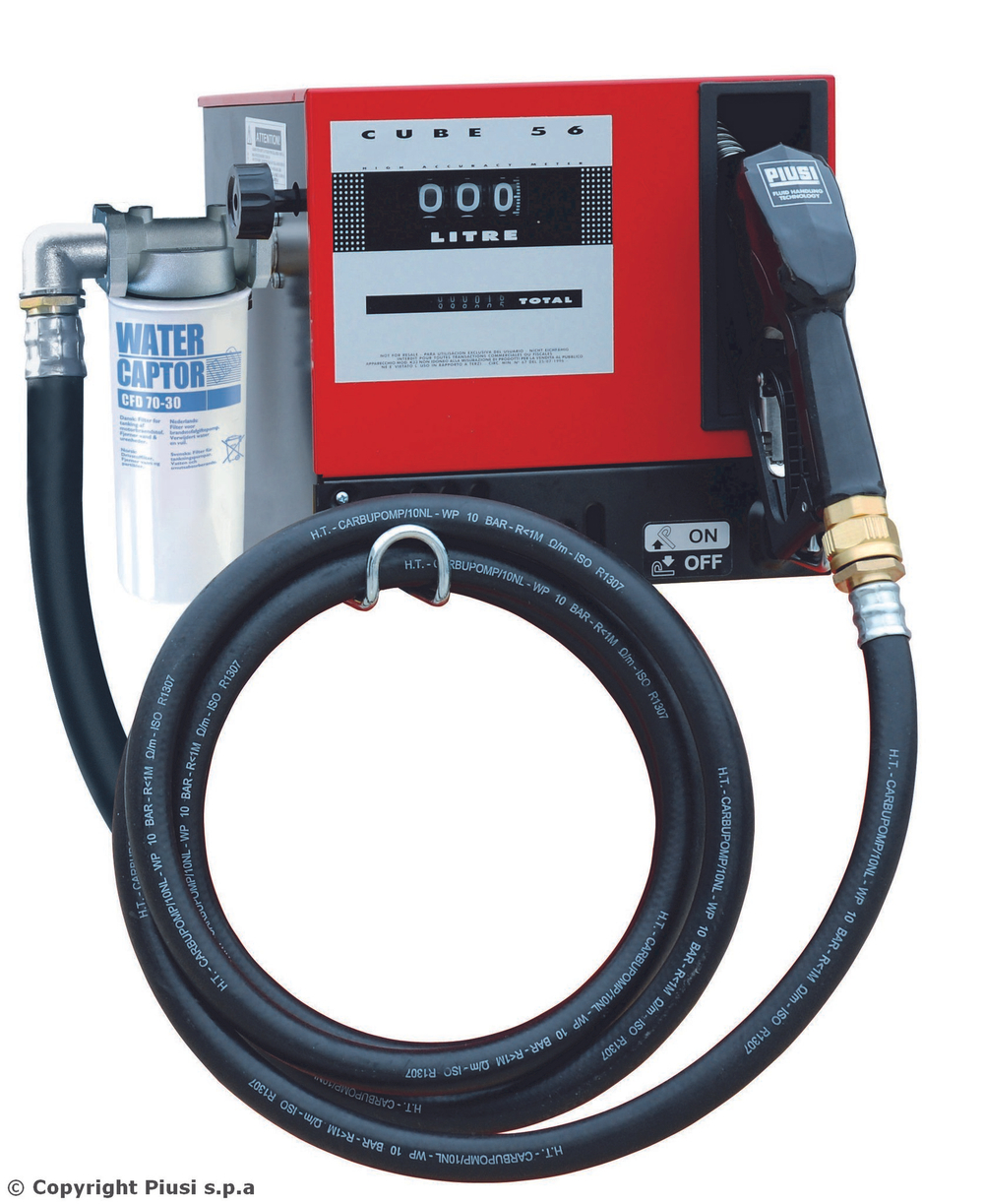

PIUSI CUBE 56/33 + FILTER (F00575400) — раздаточная колонка для дизельного топлива с насосом PANTHER 56, механическим счётчиком K33 и автоматическим пистолетом A60. Это исполнение с раздаточным рукавом 6 м и фильтром; максимальная подача — до 56 л/мин.
Колонка подходит для внутренней заправки техники предприятия: насос подаёт топливо, счётчик показывает выданные литры, а пистолет помогает прекратить заполнение бака. Корпус объединяет раздаточное оборудование в компактный узел у резервуара.
Особенности конструкции
- Самовсасывающий лопастной PANTHER 56. Создаёт поток дизельного топлива из расходной ёмкости.
- Встроенный байпас. Перепускает топливо при закрытой выдаче.
- Механический K33. Показывает одну заправку и общий расход без батареек.
- A60 с поворотным соединением. Автоматическая отсечка помогает прекратить заполнение бака, а вертлюг облегчает положение пистолета.
- Фильтр 30 мкм с водоотделением. Отличает комплект +FILTER от базового исполнения.
- Рукав 6 м. Увеличивает доступную зону выдачи по сравнению с базовым рукавом 4 м.
- IP55 и тепловая защита двигателя. Учитываются при размещении колонного узла и организации электропитания.
Как устроена выдача топлива
Топливо поступает из резервуара во всасывающий узел насоса PANTHER 56. Затем оно проходит через раздаточную часть с фильтром и счётчиком K33 и направляется по рукаву к A60. Счётчик измеряет литры, а пистолет управляет выходом топлива в бак.
Держатель пистолета связан с рычагом запуска и остановки насоса. Оборудование объединено в одном корпусе, поэтому оператор получает привычный раздаточный узел у ёмкости, а не набор отдельно размещённых приборов.
Что отличает версию с фильтром
У F00575400 предусмотрен дополнительный фильтр с тонкостью фильтрации 30 мкм. Он задерживает механические примеси и отделяет воду. Его состояние влияет на работу заправочного узла: загрязнённый фильтрующий элемент может уменьшать выдачу.
Фильтр не отменяет контроль содержимого резервуара. Если в ёмкости накопились вода или осадок, нужно обслужить сам резервуар и узел забора, а не только заменить расходный элемент на колонке.
Учёт литров на механическом K33
Трёхразрядная сбрасываемая шкала K33 показывает одну выдачу, а шестиразрядный накопительный счётчик — общий расход. Перед заправкой разовый регистр обнуляют, после неё снимают показания для журнала или внутреннего учёта.
Для счётчика заявлена погрешность ±1% и предусмотрена калибровка. CUBE 56/33 не является системой идентификации водителей: данные о машине и операторе записывают отдельно. Механический K33 также не задаёт порцию и не отключает насос после заранее выбранных литров.
Автоматический пистолет и рукав 6 м
A60 имеет автоматическую отсечку и поворотное соединение. Пистолет открывают вручную; оператор остаётся у заправляемой машины и контролирует процесс. Отсечка по заполнению бака отличается от выдачи точной дозы.
Удлинение рукава влияет на сопротивление линии и скорость выдачи. Комплектные 6 м учитывают при планировании места заправки, а изменение длины оценивают вместе с насосом и раздаточной арматурой.
Подача и условия всасывания
56 л/мин — максимальная подача насоса. Через колонку с фильтром, счётчиком и пистолетом фактический расход зависит от сопротивления оборудования, высоты забора и длины всасывающей линии.
Для подключения входа предусмотрено 1″ BSP. Узел забора топлива проектируют вместе с расположением резервуара. Колонка должна получать топливо без подсоса воздуха, иначе проблемы будут заметны и по подаче, и по учёту литров.
Размещение у резервуара
Серия CUBE допускает размещение на стене, резервуаре, цистерне, бочке или отдельной стойке. Выбор зависит от конструкции места заправки и подходящих монтажных принадлежностей. Опциональная стойка не считается частью каждого комплекта.
У стационарного поста полезно сначала определить подъезд техники. Горловины разных машин должны оставаться в доступной зоне рукава; сам рукав после работы нужно вернуть к колонке так, чтобы он не мешал движению.
Затем проверяют путь топлива от резервуара до насоса. Подходящее место для пистолета может оказаться неудобным для всасывания, если резервуар расположен слишком далеко или низко. Длину линии, сечение и арматуру оценивают вместе.
Монтаж и электропитание
F00575400 работает от сети 230 В, 50 Гц. Двигатель имеет мощность 350 Вт и максимальный ток 3 А. Установка возможна на подходящей опоре у резервуара; специальные основания и крепления выбирают под способ размещения.
Кабель питания имеет длину 2 м. При подготовке поста заранее предусматривают электролинию и доступ к управлению.
Режим работы заправочного поста
Сетевой насос PANTHER 56 предназначен для непрерывной перекачки в предусмотренных документацией условиях. Это полезно, если заправки следуют одна за другой: рабочий режим отличается от аккумуляторных насосов с ограниченным циклом.
При этом непрерывная перекачка не означает длительную работу с закрытым пистолетом. В таком состоянии топливо не поступает в бак, и насос работает в перепуске. После окончания заправки его выключают; допустимый режим перепуска проверяют по инструкции.
Заправка техники предприятия
- Автопарк предприятия. Заправка дизельных машин с чтением объёма по K33 и записью в журнал.
- Сельскохозяйственная база. Выдача топлива тракторам и другой технике из своего резервуара.
- Строительный участок с сетевым питанием. Обслуживание техники у организованного заправочного поста.
- Замена простого насоса. Сборка более удобного узла с местным учётом, автоматическим пистолетом и фильтром.
CUBE 56/33 рассчитан на собственное некоммерческое использование. Для продажи топлива и расчётов с покупателями требуется оборудование, соответствующее правилам коммерческого учёта.
Комплектация и выбор исполнения
- Насос PANTHER 56 в корпусе CUBE.
- Механический счётчик K33.
- Автоматический пистолет A60.
- Раздаточный рукав 6 м.
- Фильтр исполнения + FILTER.

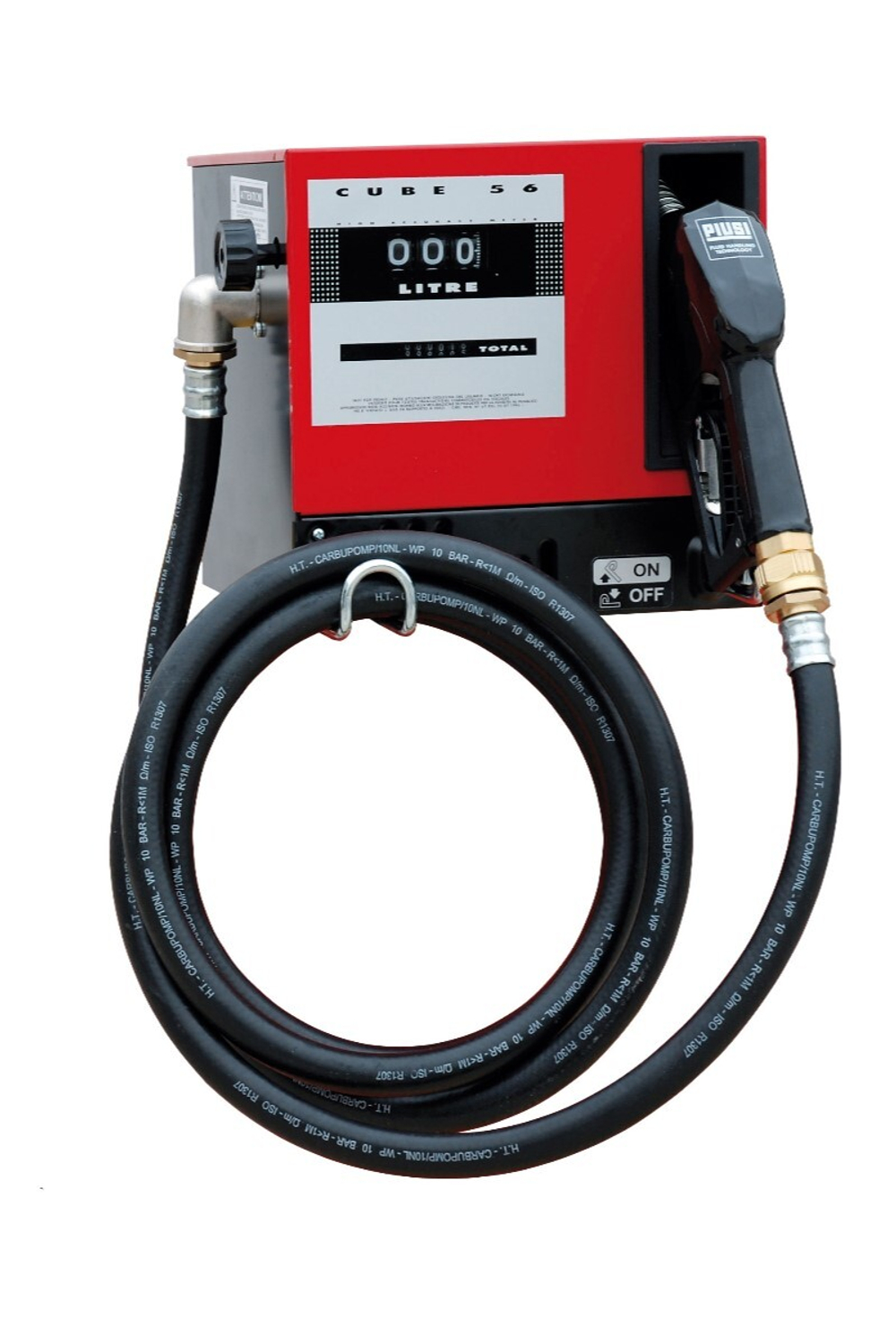

Резервуар и всасывающую линию подбирают для объекта отдельно. Базовый CUBE 56/33, артикул 00057500C, комплектуется рукавом 4 м и не имеет дополнительного водоотделяющего фильтра. F00575400 отличается фильтром и рукавом 6 м; насос, счётчик K33 и пистолет A60 при этом остаются того же типа.
Частые вопросы о CUBE 56/33 + FILTER
Можно ли заправлять бензином?
Это дизельное исполнение. Для бензина подбирают отдельную систему с подходящими насосом и раздаточными компонентами.
Можно ли заранее задать 50 л?
Нет. K33 механический, без предустановки дозы. Оператор прекращает подачу по показаниям шкалы.
Пистолет сам отключается при заполнении бака?
A60 имеет автоматическую отсечку. Она относится к заполнению бака и не заменяет автоматическую выдачу заданных литров; оператор контролирует заправку.
Что отличает F00575400 от обычного CUBE 56/33?
У F00575400 водоотделяющий фильтр 30 мкм и рукав 6 м. У базового 00057500C дополнительного водоотделения нет, рукав 4 м.
Нужны ли батарейки для K33?
Нет. Счётчик механический.
Можно ли работать с несколькими машинами подряд?
Насос рассчитан на непрерывную перекачку в допустимых условиях. Длительную работу с закрытым пистолетом не используют вместо этого режима.
Почему заправка стала медленнее?
Проверяют фильтр, наличие топлива, всасывающую линию и пистолет. Загрязнённый элемент или подсос воздуха могут ограничивать выдачу даже при исправном насосе.
Входит ли резервуар?
Нет, это раздаточная колонка. Расходную ёмкость, узел забора и крепление комплектуют под объект.
Можно ли подключить к автомобильному аккумулятору?
F00575400 работает от сети 230 В, 50 Гц. Аккумуляторные CUBE имеют другие артикулы.
Подойдёт ли для продажи топлива?
Это исполнение для внутреннего использования. Для коммерческой выдачи необходимо выбрать систему с требуемым допуском к учёту.
